IDM-GE千兆光纤收发器

IDM-GE 双光口千兆光纤收发器是一种把计算机千兆以太网的电信号转换成光信号的光电信号转换设备，符合IEEE 802.3z/802.3ab标准。该产品展示出紧凑的双光口设计，设备提供2个RJ45双绞线接口与2个光纤接口，单机即可完成两个方向的光电转换。面板共设9颗LED指示灯，电源、光口、双绞线速率与链路状态都能在现场直接判读，方便运维人员快速掌握设备运行情况。

核心参数速览：双光口 · 双RJ45 · 千兆自适应 · 9颗LED指示 · 支持设备级联 · 兼容多厂商

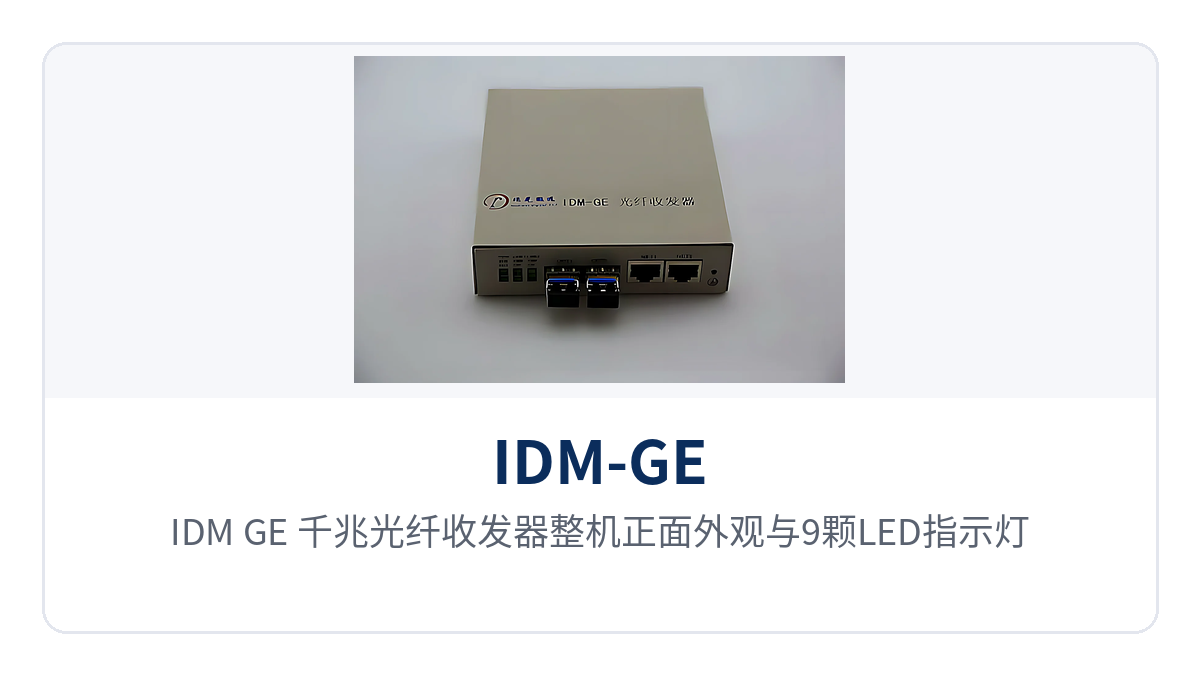

图1：IDM-GE 千兆光纤收发器整机正面外观与9颗LED指示灯

光电转换只改变传输介质，不改变以太网帧的编码与地址结构，对上层协议保持透明。末端计算机、工控机、摄像机与IP话机原有的地址规划和网络参数都不需要改动，接线完成即可工作。这也是千兆光纤收发器在既有专网里常被用作链路延伸设备的原因。作为专业的光纤收发器厂家，瑞光极远（Raytrans）在该系列产品上支持设备级联与点对多点组网，可与光纤交换机、工业以太网交换机灵活搭配，广泛适用于政府专网光纤通信方案与军队应急通信车方案等场景。

双光口千兆光纤收发器是什么设备？

双光口千兆光纤收发器指电口与光口各有两个、速率都在千兆量级的光电转换设备，是产品展示中常见的一类光纤收发器。IDM-GE 的两个RJ45电口面向末端终端，两个光纤接口面向光缆：一路作上联，一路作级联或第二方向延伸。工业专网的站点扩容时，用第二个光口接下一级设备即可实现设备级联、扩展业务容量，不必更换整机。

电口自适应与光口全双工有什么区别

电口的速率与双工方式靠自协商确定，光口则固定在全双工模式。IDM-GE 的电口可在10/100/1000Base-T之间自适应，全双工与半双工由两端设备协商；光口只能工作在1000Base-SX/LX全双工模式，收发两个方向同时进行。因此两端光口必须同为千兆全双工才能建链，光口不会向下兼容百兆或十兆链路。

图2：IDM-GE 千兆光纤收发器后面板2个RJ45电口与2个光口布局

核心参数与接口配置

IDM-GE 的功能与性能集中在接口、速率与指示三部分。下表按功能项与参数项分列，选型时可直接对照现场条件核对；标为资料库暂无相关信息的条目，属于随机技术资料给出口径的内容，工程核算前应向光纤收发器厂家逐项确认。

功能一览

功能项	功能说明
双RJ45电口接入	2个RJ45双绞线接口连接双绞线，可接入计算机、光纤交换机、摄像机等千兆以太网终端
双光口光电转换	2个光纤接口连接光纤，把电口的以太网电信号转换为1000Base-SX/LX光信号发出，同时把收到的光信号还原为电信号
千兆自适应	电口支持10/100/1000Base-T自适应，全双工与半双工模式按对端设备自动协商，既有百兆终端可原样接入
光口千兆全双工	光口工作在1000Base-SX/LX全双工模式，收发两个方向同时进行，不参与速率自协商
设备级联	支持设备级联功能，第二个光口可接下一级设备，业务容量按级联级数扩展，不必更换整机
点对多点兼容多厂商	点对多点组网模式下，不同厂家的千兆光纤收发器可作为连接设备接入同一张网，既有他牌设备不必一并更换
与光交换机配合	可与千兆光纤交换机配合使用，上联侧接入中心机房或汇聚节点的光口
9颗LED指示	面板设POW、SD1、SD2、TP 1000、TP 100、LINK1、LINK2等指示灯共9颗，覆盖电源、光口、双绞线速率与链路状态

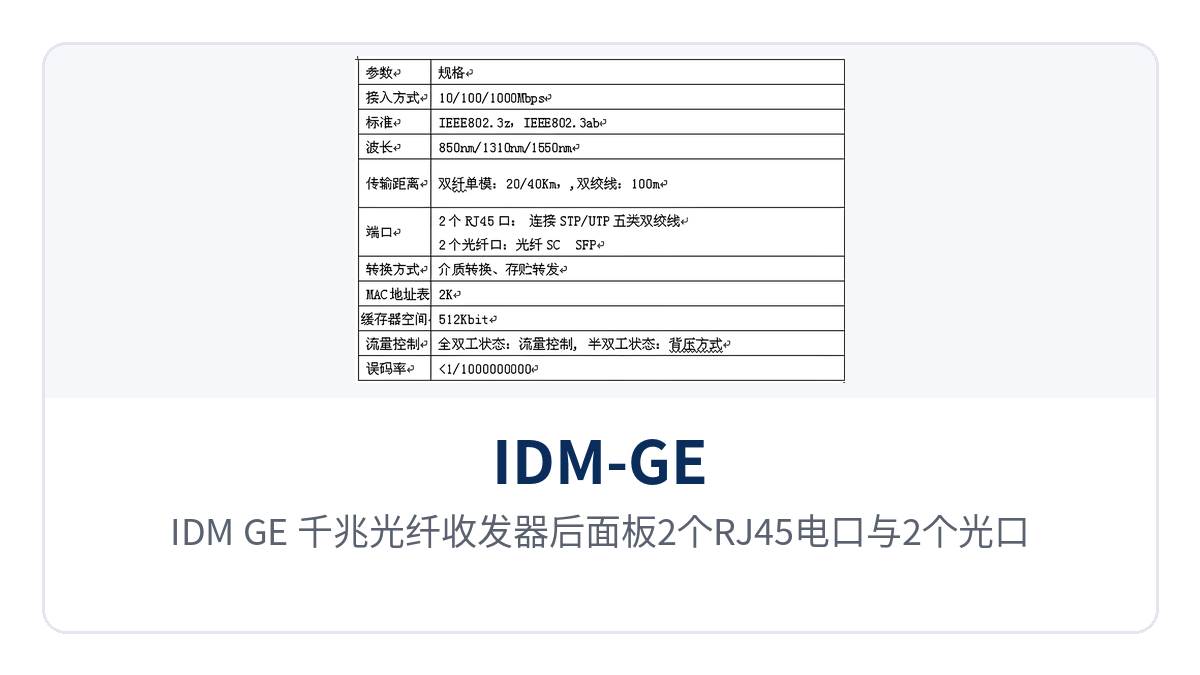

技术参数

项目	参数/指标	说明/适用条件
产品型号	IDM-GE	千兆光纤收发器
设备类型	光电信号转换设备	完成双绞线电信号与光纤光信号的互换，不改变以太网帧编码
电口数量与标准	2个RJ45，10/100/1000Base-T	对应IEEE 802.3、802.3u、802.3ab，速率按对端设备自适应
电口双工方式	全双工或半双工	由链路两端设备自协商确定
光口数量与标准	2个光纤接口，1000Base-SX/LX	对应IEEE 802.3z，多模SX与单模LX按现场光缆类型与距离选型
光口双工方式	全双工	光口不参与自协商，两端须同为千兆全双工才能建链
状态指示	9颗LED，含POW、SD1、SD2、TP 1000、TP 100、LINK1、LINK2	各指示灯与端口的对应关系以面板丝印与随机资料为准
组网形态	点对点、点对多点组网、设备级联	可与千兆光纤交换机及不同厂家千兆收发器配合

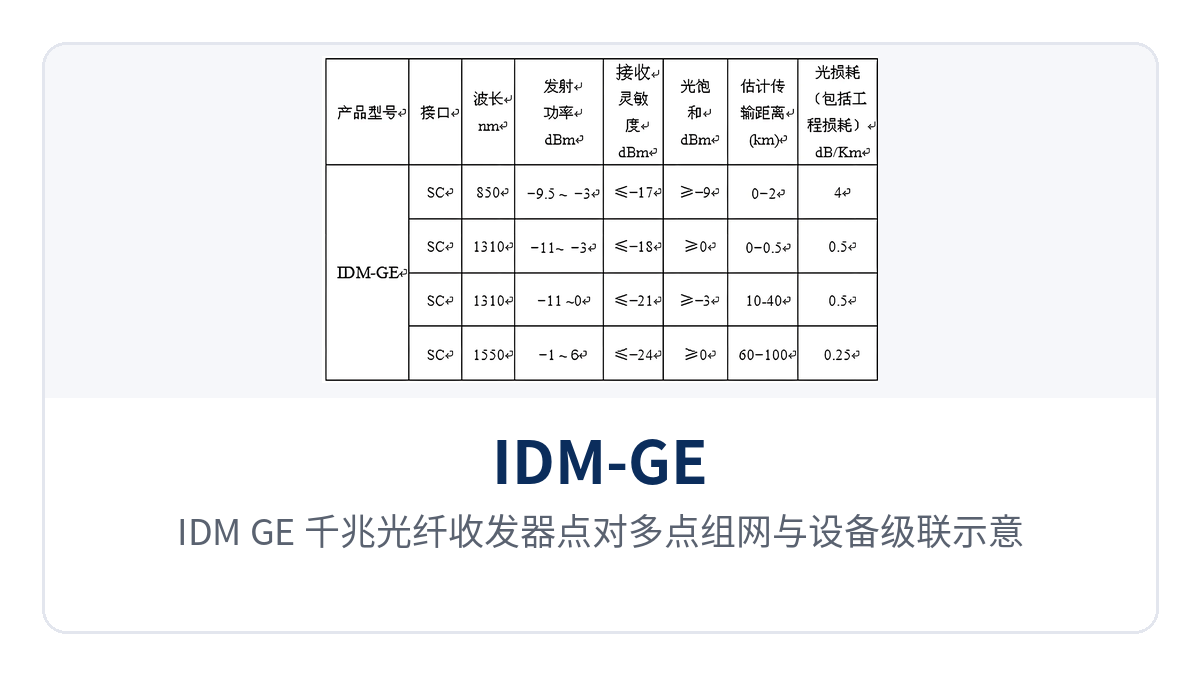

光模块与传输距离	此处资料库暂无相关信息	波长、发光功率、接收灵敏度与可达距离以所选光模块及厂家技术资料为准
供电与整机功耗	此处资料库暂无相关信息	供电制式、功耗与电源接口以随机技术资料为准
机箱尺寸与工作环境	此处资料库暂无相关信息	外形尺寸、安装方式、工作温度与湿度以厂家技术资料为准

双RJ45双光口怎么接线与级联

接线顺序按先电口、后光口、再核对指示灯的次序推进，单台设备通常一人即可完成开通。施工前先确认链路两端光口同为千兆全双工、光模块型号与光缆类型一致，再按下列步骤接线：

• 电口接线：用超五类或六类双绞线把末端终端接入RJ45电口，网线长度按综合布线规范控制。
• 光口接线：把光模块或光跳线接入光纤接口，收发方向按对端设备的TX与RX交叉对接，跳线端面清洁后再插入。
• 上电核对：接通电源后确认POW常亮，再看SD与LINK类指示灯是否点亮，确认光路与链路都已建立。
• 级联扩展：需要扩容时把第二个光口接下一级收发器，逐级建立链路，设备级联级数按现场链路预算确定。

两台设备点对点对接是常规形态，两端电口各接本地终端，两端光口经一条光纤链路互通。点对多点组网时，中心节点的千兆光纤交换机可下挂多台IDM-GE，各站点经各自光口回传业务。该模式下不同厂家的千兆光纤收发器可作为连接设备使用，既有他牌设备不必一并更换。瑞光极远（Raytrans）可提供政府专网光纤通信方案与军队应急通信车方案的选型支持，便于工程商按现场条件配套组网。

图3：IDM-GE 千兆光纤收发器点对多点组网与设备级联示意

9颗LED指示灯怎么看

面板的9颗LED是现场排障的直接依据，先看电源再看链路，再按速率灯判断链路跑在哪一档。下表按标识含义给出判读顺序，各指示灯与端口的对应关系以面板丝印与随机资料为准。

指示灯	标识含义	现场判读
POW	电源指示	常亮表示供电正常；不亮先查电源适配器与供电接线
SD1、SD2	光口信号检测	对应光口收到有效光信号时点亮，不亮表示对端未发光或光路中断
TP 1000	电口千兆速率	电口协商到1000M时点亮，用于确认链路跑在千兆档
TP 100	电口百兆速率	电口协商到100M时点亮；千兆终端只亮这颗灯，多为网线等级不足或水晶头压接不良
LINK1、LINK2	链路状态	对应端口与对端建链后点亮，具体端口对应以面板丝印为准

排障按从电源到链路的次序推进，能少走弯路。POW不亮先查供电与电源适配器；POW正常而SD不亮，说明对端未发光或光路中断，先查光跳线与光模块；SD正常而LINK不亮，问题多在本端电口或网线。千兆终端接入后TP 1000不亮而TP 100亮，通常是网线等级不足，换线复测即可确认。若现场同时部署了工业以太网交换机，可结合其端口指示灯一并判读，加快定位。

典型应用场景

IDM-GE 的双电双光结构与级联能力，适合末端点位分散、柜内空间有限、需要沿既有光缆延伸链路的工业专网场合。以下三个行业场景按现场条件说明产品展示的设备落位与链路组织方式。

工业自动化专网：车间设备柜内的终端接入与上联

工业自动化专网里的工控机、PLC上位机、视觉检测终端与人机界面多数只提供RJ45电口，集中在车间设备柜内。设备柜到控制室的距离常超出双绞线的千兆可用范围，端侧需要一台光纤收发器把业务转成光信号再上联。

IDM-GE 装在设备柜内，两个电口就近接入两类终端，两个光口一路接控制室光纤交换机、一路留给相邻工段级联。光纤不受变频器与动力电缆的电磁干扰影响，控制室与产线之间以光链路连接；千兆自适应让既有的百兆检测终端也能原样接入，替换与扩容的工作量集中在收发器一侧。

电力与轨道交通沿线通信：站所与设备箱的链路延伸

变电站、配电房、开闭所与轨道沿线设备箱内的保护装置、监测终端、摄像机和调度话机多以RJ45电口接入，站点到通信机房的距离往往超过双绞线能力。现场电磁干扰强、地电位差大，铜缆直连难以保证链路长期稳定。

IDM-GE 部署在站所机柜或设备箱内，电口收拢箱内终端，光口沿既有光缆上联至通信机房或车站汇聚节点。一台设备承担两路电口与两路光口，柜内设备数量与纤芯占用都相应减少；光纤链路两端不共地，站内设备与末端终端之间没有电气通路，沿线多点位可按点对多点组网方式组织。

无人值守野外站点：看灯即判的现场排障

无人值守的野外站点、监控杆箱与通信中继点通常无人常驻，运维人员按巡检周期到场，故障定位时间被压缩在现场的十几分钟里。站点内摄像机、采集终端与告警设备集中在一个机箱内，配线与供电点位都很紧张。

IDM-GE 的9颗LED指示灯把电源、光口、双绞线速率与链路状态放在同一块面板上，到场后不必逐段测试，按POW、SD、LINK、速率灯的次序看一遍即可判断故障段落。双电双光结构与设备级联能力让扩容只增加设备、不改末端配置，野外机柜的安装空间与供电点都能省下来。

结语

IDM-GE 双光口千兆光纤收发器把2个RJ45电口与2个光纤接口收进同一台设备，电口千兆自适应对接既有终端，光口千兆全双工承担上联与级联，9颗LED指示让链路状态在现场可见。作为瑞光极远（Raytrans）旗下一款面向工业专网的千兆光纤收发器，它适合工业自动化、电力与轨道交通沿线、无人值守站点等末端接入场合。

设备级联与点对多点兼容多厂商的设计，让站点扩容和多品牌混组不必更换整机；光模块类型、传输距离、供电与工作环境等条目，选型阶段可结合光纤收发器厂家技术资料与现场条件逐项确认，在政府专网光纤通信方案与军队应急通信车方案等项目中同样可作为末端接入与链路延伸的备选设备。
