IDM S109A-GS千兆光纤接入交换机

IDM S109A-GS 千兆光口光纤接入交换机是北京瑞光极远数码科技有限公司为楼宇自控、安防监控、智慧城市等应用环境研制的工业级光纤以太网接入设备，由 1 个 1000Base FX 千兆光口、8 个 10/100Base T(X) 百兆电口与内置高性能网络交换芯片组成，用于把分散在前端点位的终端数据经一根光纤回传至中心机房，是分布式网络接入方案中的末端接入节点。作为专业的光纤收发器厂家，瑞光极远在该产品中集成了高性能光纤收发器模块，使其既能胜任前端产品展示中的数据接入，也能作为工业以太网交换机使用，满足楼宇自控网络接入方案对稳定通信的严苛要求。

核心参数速览：1 个千兆光口 · 8路百兆电口 · 200KM传输 · 宽温-2070 · DC 5V30V 宽压 · 整机耗电 4.5W · 壁挂式金属外壳

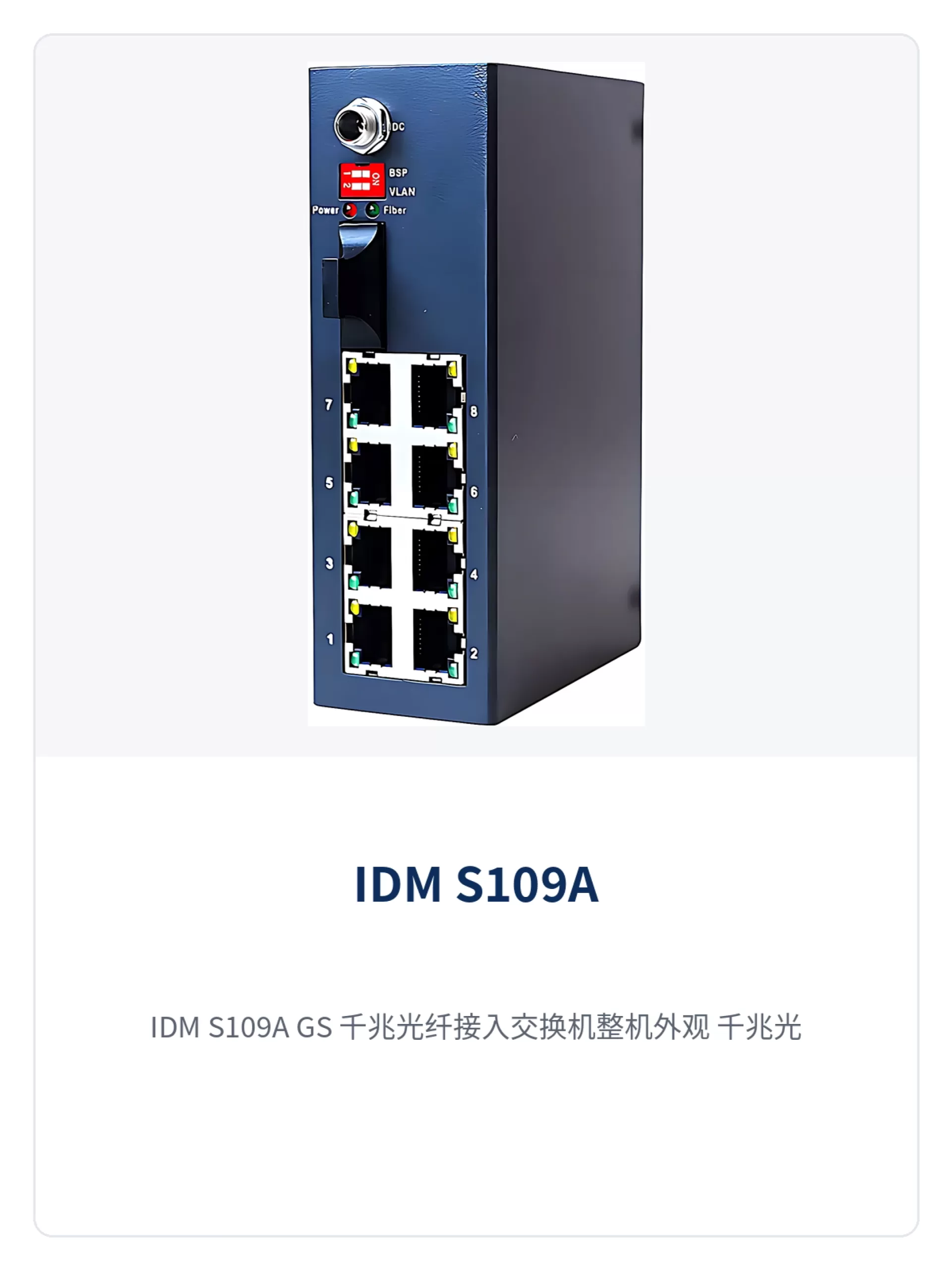

图1：IDM S109A-GS 千兆光纤接入交换机整机外观、千兆光口与8个百兆电口

千兆光口光纤接入交换机是什么设备？

IDM S109A-GS 千兆光口光纤接入交换机是一台壁挂式工业以太网接入设备，也是瑞光极远面向末端接入场景推出的一款产品展示机型：上行侧提供 1 个 1000Base FX 千兆光接口，下行侧提供 8 个 10/100Base T(X) RJ45 电接口，光接口形式为 SC，遵循 IEEE 802.3 标准，数据交换机制为存贮转发。整机采用金属外壳，外形尺寸 132mm x 32mm x 86mm，重量 0.55KG，电源接口为 2.1 x 5.5mm DC 电源接口，支持壁挂式安装，适合装在弱电箱、机柜侧面或杆件上。

千兆光口光纤接入交换机在组网中处在光纤网络的末端位置：下行的 8 个百兆电口就近接入摄像机、门禁控制器、PLC、传感器等以太网终端，上行的千兆光口把汇聚后的数据经一根光纤送到中心机房的汇聚交换机或核心交换机。从末端到机房的整段铜缆被一根光纤替代，末端点位不再受双绞线约 100 米传输距离的限制。作为光纤收发器厂家，瑞光极远在该机型上沿用了光纤收发器的成熟光口设计思路，使末端接入与光纤传输在同一台设备内完成。

千兆光口光纤接入交换机的所有端口间无阻塞、全线速数据包转发，交换延迟小于 1us，MAC 地址表容量 8Kbps，数据包缓存 1Mbps，能在末端同时承载视频流与控制指令的并发转发。

千兆光口与8路百兆电口怎么一台接入9路终端？

千兆光口与8路百兆电口是一组固定配置：8 个百兆电口接本地终端，1 个千兆光口上联中心机房，单台 IDM S109A-GS 千兆光口光纤接入交换机即可接入 9 路终端，末端不必再串接一台独立的小端口交换机。

8 个电口的速率与接线方式全自适应，支持 10Mbps/100Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应；现场用直通网线或交叉网线接入终端都能正常连通，布线时不必再区分线序类别。8 路终端经电口进入交换芯片后按存贮转发机制完成转发，再由千兆光口统一送上网。

8 个百兆电口的总接入带宽约 800Mbps，小于千兆光口 1000Mbps 的上行带宽，多路终端并发时上行口留有余量；这里的百兆指单个电口的接入速率为 100Mbps，上行光口速率为 1000Mbps，末端一般不会成为整网的带宽瓶颈。

光纤接入交换机传输距离多远？200KM 长距怎么覆盖城市级专网

光纤接入交换机传输距离多远，取决于所配的 SFP 光模块：IDM S109A-GS 的光口类型为 SFP 光模块，传输距离覆盖 20KM、40KM、60KM、80KM、120KM、200KM 六档，单模型号标配 20KM，其余距离按现场链路长度选配，接口形式为 SC，单模/多模、单纤/双纤可选。

长距能力直接决定末端点位能否纳入同一张专网。末端点位到中心机房的距离在不同项目里差异很大：园区内部通常几公里内即可覆盖，配 20KM 光模块即可满足；跨片区、跨区县的点位往往几十公里到上百公里，按链路长度选配 40KM 至 200KM 光模块后，一根光纤就能把数据直接送到机房，中间无需再插入一级中继或传输设备。这一特性使该机型能够胜任政府专网光纤通信方案中的末端长距接入需求。

光接口形式为 SC，单模/多模与单纤/双纤可选。单纤双向模块利用一根纤芯同时收发，适合纤芯资源紧张的既有光缆；双纤模块成对使用两根纤芯，适合新建光缆。选型时把现场光缆的纤芯数量、链路长度与两端光模块的波长、距离档位一并核对，即可确定具体模块规格。

典型应用场景

楼宇自控

楼宇自控系统的前端设备分散在楼层强电井、屋顶机房与地下泵房，布线距离常超过双绞线的可靠范围。IDM S109A-GS 千兆光口光纤接入交换机装在楼层弱电箱内，8 个百兆电口接入楼控控制器、能耗采集器、空调机组控制器与门禁读头，千兆光口经一根光纤上联至楼宇中心机房，把楼层末端的数据收进同一张网络。金属外壳与 -20°C ~ 70°C 工作温度适应强电井与设备间的温度变化，壁挂式安装不额外占用机柜空间，是楼宇自控网络接入方案中常用的末端设备。

安防监控

安防监控项目的前端摄像机分布在园区周界、道路杆件与楼栋出入口，点位分散且远离机房。IDM S109A-GS 千兆光口光纤接入交换机部署在摄像机汇聚节点，8 个百兆电口就近接入网络摄像机，千兆光口把视频流经光纤回传监控中心，避开双绞线 100 米限制带来的中间级联问题。单台接入 9 路终端的配置适合以杆件、楼栋为单位的就近汇聚；链路较长时按现场距离选配 40KM 至 200KM 的 SFP 光模块。

智慧城市与天网系统

智慧城市与天网系统的末端点位分布在路口、社区与园区，各点位到就近机房的距离差异很大。IDM S109A-GS 千兆光口光纤接入交换机以 20KM 至 200KM 可选的光口距离适配这种差异：近端点位配 20KM 模块，跨片区、跨区县的点位配 120KM 或 200KM 模块，末端设备按同一套 SFP 光模块选型即可纳入同一张机房网络。千兆光口上联也为后续提升中心侧汇聚规格留出了接口余量。

核心功能一览

功能项	功能说明
千兆光口上行	提供 1 个 1000Base FX 千兆光接口，接口形式为 SC，经光纤链路连接中心机房
8 路百兆电口接入	提供 8 个 10/100Base T(X) RJ45 电口，支持 10Mbps/100Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应
无阻塞线速转发	采用高性能网络交换芯片，所有端口间无阻塞、全线速数据包转发，交换延迟小于 1us
存贮转发交换机制	先完整接收并校验数据帧再转发，抑制错误帧向全网扩散
六档光口距离	光口类型为 SFP 光模块，传输距离覆盖 20KM、40KM、60KM、80KM、120KM、200KM 六档，单模/多模、单纤/双纤可选
宽压直流供电	电源输入 DC 5V~30V，经 2.1 x 5.5mm DC 电源接口接入，适配现场多种直流电源
宽温金属外壳	金属外壳壁挂式安装，工作温度 -20°C ~ 70°C，存储温度 -40°C ~ 85°C
LED 状态指示	电源 Power LED，接口 Link/Act、Speed 指示灯，现场可直观判断端口与链路状态

技术参数与性能指标

端口与交换参数按产品资料原文列出，端口配置与交换能力相关指标如下表。

项目	参数/指标	说明/适用条件
光接口	1 x 1000Base FX	千兆光口上行
电接口	S109A-GS：8 x 10/100Mbps T(X)	RJ45 电口，10Mbps/100Mbps 自适应
速率	10/100/1000Mbps	端口自适应
通信标准	遵循 IEEE 802.3 标准	以太网交换标准
MAC 地址表	8Kbps	产品资料原文口径
交换延迟	<1us	存贮转发机制下
数据包缓存	1Mbps	产品资料原文口径
数据交换机制	存贮转发	全端口无阻塞线速转发

光口距离与光纤规格决定项目可覆盖的范围，SFP 光模块提供六档传输距离可选。

项目	参数/指标	说明/适用条件
光口型式	SC	光接口形式
光口类型	SFP 光模块	单模/多模、单纤/双纤可选
传输距离	20KM、40KM、60KM、80KM、120KM、200KM	单模型号标配 20KM，其余距离按链路长度选配

电源、机械与环境指标决定设备能否部署在无人值守的末端点位。

项目	参数/指标	说明/适用条件
电源输入	DC 5V~30V	宽压直流输入
电源接口	2.1 x 5.5mm DC 电源接口	随设备随机配线使用
耗电量	S109A-GS：4.5W	整机耗电
外壳	金属外壳	壁挂式安装
外形尺寸	132mm x 32mm x 86mm	产品资料原文口径
重量	0.55KG	便于壁挂固定
安装方式	壁挂式安装	弱电箱、机柜侧面或杆件
工作温度	-20°C ~ 70°C	宽温运行
存储温度	-40°C ~ 85°C	运输与仓储
工作湿度	5% ~95%（不结露）	室内外机柜环境

IDM S109A-GS 千兆光口光纤接入交换机满足 CCC、CE/FCC、EN 61000 等标准中的各项指标，相关参数可编入项目招标的技术应答文件。

差异化价值

差异化点	对项目的价值
1个千兆光口+8个百兆电口	单台接入9路终端：8 路经百兆电口就近接入摄像机、控制器等终端，1 路经千兆光口上联中心机房，末端一次布线完成接入与上联，不必再加一台独立交换机
光口最远200KM传输	覆盖城市级专网：20KM 至 200KM 六档 SFP 光模块可选，跨片区、跨区县的末端点位可纳入同一张中心机房网络，中间无需再插一级中继设备
DC 5V~30V宽压供电	适配多种工业电源：现场既有的 5V、12V、24V 直流电源可直接接入，无需为设备单独配置稳压电源

宽温光纤接入交换机在哪些环境下更合适？

宽温光纤接入交换机更适合配电间、井道、野外机柜等没有空调的环境。IDM S109A-GS 的工作温度为 -20°C ~ 70°C，存储温度为 -40°C ~ 85°C，工作湿度 5% ~95%（不结露），在夏季高温的楼顶机柜、冬季低温的道路杆件箱内都能保持运行；金属外壳本身也起到辅助散热与机械防护作用。

温度指标之外，供电条件同样影响末端站点的可用性。DC 5V~30V 的宽压输入让设备对现场直流电源的波动有更大容忍度：楼宇弱电箱常提供 12V 或 24V 直流，道路与厂区机柜常按 24V 直流布放，同一款设备在这些点位都能直接取电，减少了为电源适配而更换设备的情况。整机耗电 4.5W，对末端小型电源的容量要求不高。

光纤接入交换机怎么选型？

光纤接入交换机怎么选型，按端口数量、上行速率、光口距离与安装环境四项核对即可。一是端口数量，末端需要接入的终端路数决定电口数量，8 路以内的就近汇聚点可选 8 个百兆电口的机型；二是上行速率，末端有视频流或高并发业务时选千兆光口上联，避免上联口先成为瓶颈；三是光口距离，按点位到机房的链路长度在 20KM 至 200KM 六档中选配 SFP 光模块，并同步确定单模/多模与单纤/双纤规格；四是安装环境，弱电箱、井道与野外机柜需按 -20°C ~ 70°C 工作温度、DC 5V~30V 宽压输入与壁挂式安装逐项核对。

IDM S109A-GS 千兆光口光纤接入交换机在上述四项上按末端点位接入的常见条件配置，可作为楼宇自控网络接入方案、安防监控与智慧城市项目中政府专网光纤通信方案的末端接入层选型起点。
