IDM S105A-GS千兆光纤接入交换机
单纤200KM六档选配 千兆光口 4百兆电口壁挂一体化 延迟
S100A-GS系列光纤以太网交换机，是我司专门为楼宇自控、安防监控、智慧城市、天网系统、电子警察、工厂自动化等应用环境开发的交换机产品 S100A-GS系列提供1个 100Mbps FX光纤接口，SC接头、单模/多模、单纤/双纤可选…
IDM S105A-GS 200KM单纤千兆光纤接入交换机是瑞光极远（北京瑞光极远数码科技有限公司）为楼宇自控、安防监控、智慧城市、天网系统、电子警察、工厂自动化等应用环境研制的壁挂式光纤以太网接入设备。作为专业的光纤接入交换机，该产品在光纤收发器厂家的产品展示中颇具代表性。设备把 1 个 1000Base FX 千兆光口与 4 个 10/100Mbps RJ45 电口集成在 132mm×32mm×86mm 的金属外壳内，整机重 0.42KG，用于把前端分散的百兆以太网业务通过一根光纤上行至中心机房。SC 光口采用 SFP 光模块，单模单纤规格在 20KM、40KM、60KM、80KM、120KM、200KM 六档光模块中选配，跨区县的点位用一个光口直达；设备遵循 IEEE 802.3 标准，数据交换机制为存贮转发，全部端口之间无阻塞、全线速转发，交换延迟小于 1us。作为工业以太网交换机厂家的成熟产品，这款光纤交换机与光纤收发器配合使用，可高效支撑智慧城市、安防监控与电子警察等场景的前端接入。
核心参数速览：1个1000Base FX SC千兆光口 · 4个10/100M RJ45电口 · 200KM光传输 · DC5-30V宽压 · 延迟<1us · -20~70℃宽温 · 壁挂式金属外壳

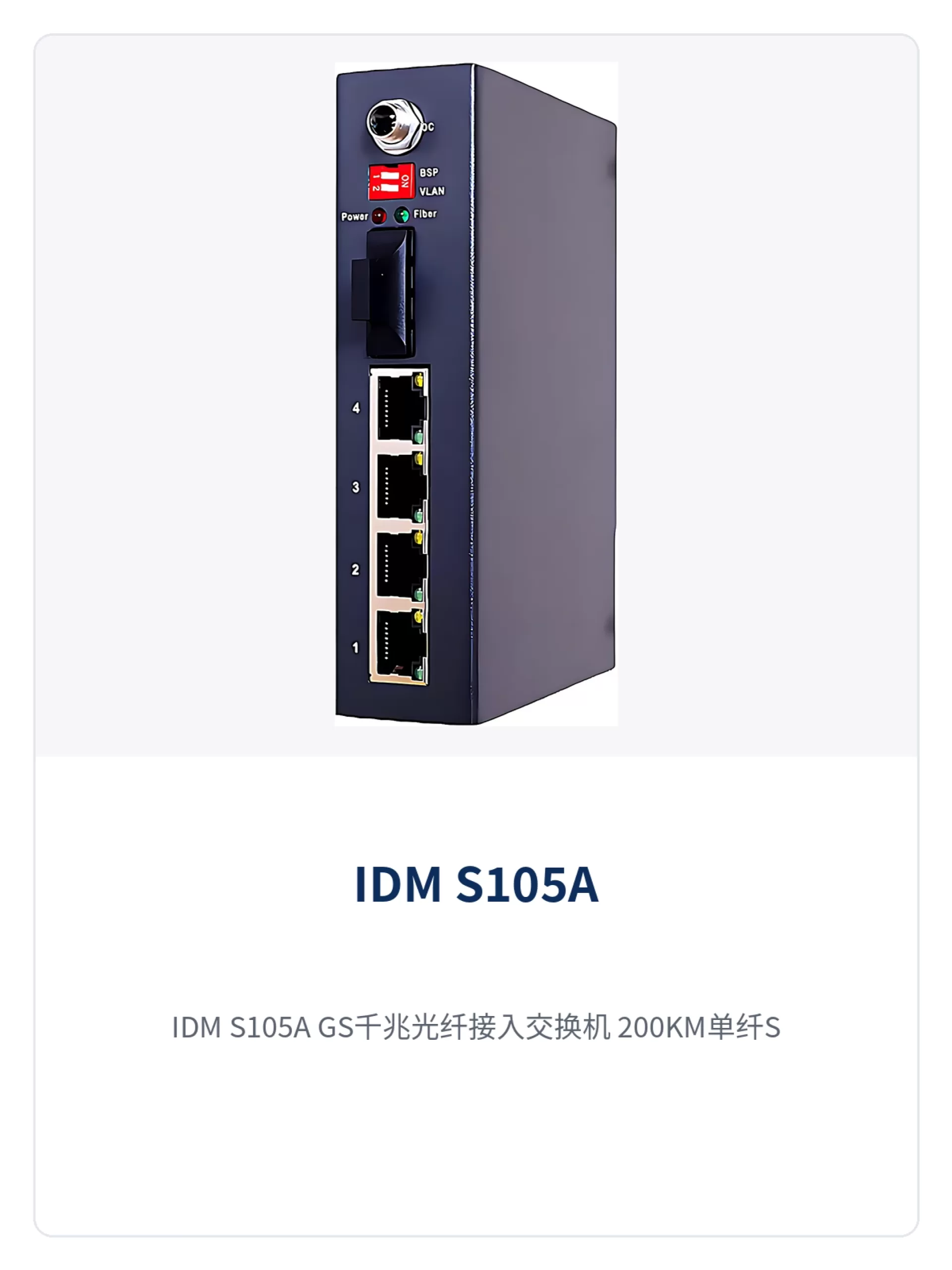

图1：IDM S105A-GS千兆光纤接入交换机 200KM单纤SC光口与4个百兆RJ45电口的金属外壳前面板特写
200KM单纤千兆光纤接入交换机是什么设备？
IDM S105A-GS 200KM单纤千兆光纤接入交换机是一台“一个千兆光口加四个百兆电口”的壁挂式接入型光纤以太网交换机，定位是分布式网络接入的前端采集节点。作为一款专业的光纤接入交换机，该设备的光口为 1 个 1000Base FX，接口形式 SC，需配 SFP 光模块使用，单模/多模、单纤/双纤可选；4 个电口为 10/100BaseT(X) RJ45，接入摄像机、门禁控制器、PLC、检测仪表等前端设备，支持 10Mbps/100Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应，网线正反接无需人工跳线。所有端口之间无阻塞、全线速转发，交换延迟小于 1us，数据交换机制为存贮转发。设备重量 0.42KG、外形尺寸 132mm×32mm×86mm，采用金属外壳与 2.1×5.5mm DC 电源接口，支持壁挂式安装。这款光纤收发器级别的产品展示出瑞光极远在接入设备领域的技术积累。
设备面向的是“前端点位分散、单点数据量不大、但距离远且供电条件复杂”的场景：楼宇各层的门禁与摄像点、园区各角落的监控杆、路口与卡口的电子警察前端，都需要把少量以太网业务送上一条长距离光纤，而不是在现场堆叠多台设备。在智慧城市与安防监控项目中，S105A-GS 用一台壁挂小盒同时完成电口接入与光口上行，机箱内没有风扇等易损运动部件，2.8W 的整机耗电也让前端箱体的供电与散热压力保持很低。作为光纤收发器厂家，瑞光极远将工业级设计理念融入这款光纤交换机产品。
核心参数与性能指标
S105A-GS 的功能与性能按产品资料原文整理如下，先看功能清单，再看逐项指标。功能清单回答“能做什么”，参数表回答“做到什么程度、在什么条件下成立”。
功能一览
| 功能项 | 功能说明 |
|---|---|
| 千兆光口上行 | 提供 1 个 1000Base FX 光纤接口，SC 接口配 SFP 光模块，把前端电口的百兆业务汇聚后上联至中心机房 |
| 百兆电口接入 | S105A-GS 提供 4 个 10/100BaseT(X) RJ45 电口，可直接接入摄像机、门禁、PLC、检测仪表等前端设备 |
| 端口自适应 | 电口支持 10Mbps/100Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应 |
| 长距离传输 | 单模/多模、单纤/双纤可选，传输距离在 20KM、40KM、60KM、80KM、120KM、200KM 六档光模块中选配 |
| 无阻塞线速转发 | 所有端口间无阻塞、全线速数据包转发，交换延迟小于 1us，适合视频等实时业务 |
| POE 供电（可选） | 可选 4 个 POE 端口，符合 IEEE 802.11af 和 IEEE 802.11at 标准，单口供电能力大于 30W，并提供非标 POE 版本可选 |
| 宽压供电 | 电源输入 DC 5V~30V，同一台设备可在 5V、12V、24V 等直流供电条件下工作 |
| 宽温运行 | 工作温度 -20°C |
| 状态指示 | 电源 Power LED，接口 Link/Act、Speed 指示灯，现场可直观判断端口与链路状态 |
| 标准合规 | 满足 CCC、CE/FCC、EN 61000 等标准中各项指标，相关参数可编入项目招标技术应答文件 |
技术参数表
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光口接口 | 1 x 1000Base FX | SC 接口，SFP 光模块 |
| 电口接口 | S105A-GS：4 x 10/100MbpsT(X) | 10/100BaseT(X) RJ45 |
| 端口速率 | 10/100/1000Mbps | 端口自适应 |
| 通信标准 | 遵循 IEEE 802.3 标准 | 以太网交换标准 |
| MAC 地址表 | 8Kbps | 产品资料原文口径 |
| 交换延迟 | <1us | 存贮转发机制下 |
| 数据包缓存 | 1Mbps | 产品资料原文口径 |
| 数据交换机制 | 存贮转发 | 逐包校验后转发 |
| LED 指示灯 | 电源 Power LED；接口 Link/Act、Speed | 现场判断端口与链路状态 |
| 光口形式 | SC | 单模/多模、单纤/双纤可选 |
| 电口形式 | 10/100/1000BaseT(X) RJ45 | 电口自适应 |
| 电源接口 | 2.1 x 5.5mm DC 电源接口 | 直流供电 |
| 光口类型 | SFP 光模块 | 光模块可按链路长度更换 |
| 传输距离 | 20KM、40KM、60KM、80KM、120KM、200KM | 单模型号标配 20KM，其余距离按需选配 |
| 电源输入 | DC 5V~30V | 宽压直流输入 |
| 耗电量 | S105A-GS：2.8W | 整机耗电 |
| 外壳 | 金属外壳 | 壁挂式安装 |
| 外形尺寸 | 132mm x 32mm x 86mm | 产品资料原文口径 |
| 重量 | 0.42KG | 便于壁挂与前端箱体安装 |
| 安装方式 | 壁挂式安装 | 适合墙挂、箱内安装 |
| 工作温度 | -20°C ~ 70°C | 宽温运行 |
| 存储温度 | -40°C ~ 85°C | 运输与仓储 |
| 工作湿度 | 5% ~95%（不结露） | 机房与前端箱体环境 |
三项差异化价值对项目意味着什么？
三项指标的价值要落到具体工程条件上才有意义，下表把差异化点与对应项目收益逐条对应。对于光纤收发器厂家而言，这些差异化指标正是产品展示中的核心竞争力。
| 差异化点 | 对项目的价值 |
|---|---|
| 最远200KM单纤传输 | 覆盖城市级专网超远距接入：SC 光口配 SFP 光模块，单模单纤在 20KM~200KM 六档选配，跨区县点位一个光口直达，中途不必增加中继或光电转换设备 |
| DC 5V~30V宽压输入 | 适配无人值守站点复杂供电：同一台设备在 5V、12V、24V 等直流电源下均可运行，野外机柜与前端箱体电压波动时仍可持续工作 |
| 交换延迟<1us | 满足电子警察毫秒级抓拍回传：存贮转发机制下延迟小于 1us，抓拍图片与过车数据可即时上传中心机房 |
光纤接入交换机能传多远？
S105A-GS 光纤接入交换机的传输距离由所选光模块决定，单模单纤规格可覆盖 20KM 到 200KM，覆盖区间上限为 200KM。单模型号标配 20KM 光模块，链路更长时按 40KM、60KM、80KM、120KM、200KM 逐档选配；多模光模块适合楼内与园区内的短距链路，单纤规格则在一根纤芯上完成收发，节省主干光缆资源。作为工业以太网交换机厂家，瑞光极远在光纤交换机与工业以太网交换机的产品展示中，始终强调传输距离、光纤类型与光模块预算三者的匹配直接决定前端点位能否纳入同一张专网：就近点位选 20KM 单模模块，超远点位按实际链路长度选配 120KM 或 200KM 模块，即可让跨区县的点位与城区点位共用一套接入设备型号，为智慧城市、安防监控及电子警察等大规模组网提供可靠的光纤收发器解决方案。
宽压光纤接入交换机为什么适合无人值守站点？
宽压光纤接入交换机适合无人值守站点，原因是它在一段较宽的直流电压区间内都能稳定工作，不会因为前端取电方式不同而需要更换电源。作为专业的光纤收发器厂家，瑞光极远推出的 S105A-GS 电源输入范围为 DC 5V30V，配 2.1×5.5mm 标准 DC 电源接口，接入 12V 或 24V 直流电源、太阳能与蓄电池供电、或经适配器从市电取电的直流输出，都可以直接供电运行。前端箱体常见的问题是电源适配器规格不一、线缆压降大、蓄电池电压随电量下滑，宽压输入让这些波动落在设备的容许区间内；整机耗电仅 2.8W，长期由蓄电池供电的野外点位也不易出现亏电。配合 -20°C70°C 的工作温度与金属外壳，这款工业以太网交换机可安装在夏季暴晒、冬季低温的监控杆箱体与无人值守机柜中。
交换延迟<1us 对电子警察抓拍回传意味着什么？
交换延迟小于 1us 意味着抓拍数据在接入环节几乎不引入排队等待，电子警察与卡口的高清图片和过车记录可以即时送上光纤。电子警察的抓拍动作要求在触发瞬间完成图像与车辆信息的记录并尽快回传，接入交换机如果转发时延过大，图片上传与后台比对之间就会出现可见的滞后。S105A-GS 采用存贮转发机制，交换延迟小于 1us，数据包缓存 1Mbps、MAC 地址表 8Kbps，端口之间无阻塞、全线速转发，在一台设备同时承载多路前端视频与抓拍数据时，转发顺序与实时性仍有保障。同一指标也适用于工厂自动化中需要低时延响应的检测与控制系统接入。
典型应用场景
智慧城市与天网系统的前端接入
智慧城市与天网项目的前端点位分布在路口、社区与园区，各点位的摄像机与采集设备把信号经光纤汇集到分局或中心机房。S105A-GS 以 1 个千兆光口加 4 个百兆电口的形态部署在点位侧，就近接入摄像机与门禁终端，再利用 20KM~200KM 可选的光模块把业务直接送到中心，跨区县的点位不必中途增加一级传输设备。同一型号可在全城点位统一使用，备件与运维口径一致，前端改造时只需更换对应距离的 SFP 光模块。
安防监控与电子警察的前端接入
安防监控与电子警察项目对上行链路距离与转发实时性都有要求。S105A-GS 的 SC 光口支持单模单纤长距传输，卡口与路口点位可直接接入就近光缆；交换延迟小于 1us 让抓拍图片与过车数据即时回传，减少后台比对的等待时间。园区监控场景中，点位侧以 4 个百兆电口接入多台摄像机，再以一路千兆光纤上行，避免为每台摄像机单独敷设长距铜缆。
楼宇自控与工厂自动化
楼宇自控与工厂自动化场景中，门禁控制器、空调与照明控制模块、PLC、传感器等设备大量使用以太网接口，楼层之间、车间之间的距离往往超过双绞线的可靠传输范围。S105A-GS 以光纤替代长距铜缆，金属外壳与 -20°C70°C 工作温度适应车间与配电间的温度波动，壁挂式安装可固定在弱电间墙面或设备箱内；整机 2.8W 的耗电与 DC 5V30V 宽压输入，让现场供电方案的选择更灵活。
光纤接入交换机怎么选？
为项目选光纤接入交换机时，按光口数量、电口数量、链路距离与运行环境四项核对即可。光口数量决定上行链路的路数，单光口机型适合点位侧接入，多光口机型适合汇聚侧；电口数量决定单台设备能直接接入的前端设备数，4 口机型对应点位侧的小规模接入；链路距离决定光模块档位，20KM 至 200KM 六档配合单模/多模、单纤/双纤规格按现场光缆条件选定；运行环境则要看供电方式与温度范围，无人值守站点与野外箱体须按 DC 5V30V 宽压输入与 -20°C70°C 工作温度逐项核对。S105A-GS 在四项上的组合适合点位侧“少量电口接入、单路长距光口上行”的部署，选型时按前端设备数与链路长度两项即可定档。
核心参数与性能指标
S105A-GS 的功能与性能按产品资料原文整理如下，先看功能清单，再看逐项指标。功能清单回答“能做什么”，参数表回答“做到什么程度、在什么条件下成立”。
功能一览
| 功能项 | 功能说明 |
|---|---|
| 千兆光口上行 | 提供 1 个 1000Base FX 光纤接口，SC 接口配 SFP 光模块，把前端电口的百兆业务汇聚后上联至中心机房 |
| 百兆电口接入 | S105A-GS 提供 4 个 10/100BaseT(X) RJ45 电口，可直接接入摄像机、门禁、PLC、检测仪表等前端设备 |
| 端口自适应 | 电口支持 10Mbps/100Mbps 自适应、全双工/半双工自适应与 MDI/MDIX 极性自适应 |
| 长距离传输 | 单模/多模、单纤/双纤可选，传输距离在 20KM、40KM、60KM、80KM、120KM、200KM 六档光模块中选配 |
| 无阻塞线速转发 | 所有端口间无阻塞、全线速数据包转发，交换延迟小于 1us，适合视频等实时业务 |
| POE 供电（可选） | 可选 4 个 POE 端口，符合 IEEE 802.11af 和 IEEE 802.11at 标准，单口供电能力大于 30W，并提供非标 POE 版本可选 |
| 宽压供电 | 电源输入 DC 5V~30V，同一台设备可在 5V、12V、24V 等直流供电条件下工作 |
| 宽温运行 | 工作温度 -20°C |
| 状态指示 | 电源 Power LED，接口 Link/Act、Speed 指示灯，现场可直观判断端口与链路状态 |
| 标准合规 | 满足 CCC、CE/FCC、EN 61000 等标准中各项指标，相关参数可编入项目招标技术应答文件 |
技术参数表
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光口接口 | 1 x 1000Base FX | SC 接口，SFP 光模块 |
| 电口接口 | S105A-GS：4 x 10/100MbpsT(X) | 10/100BaseT(X) RJ45 |
| 端口速率 | 10/100/1000Mbps | 端口自适应 |
| 通信标准 | 遵循 IEEE 802.3 标准 | 以太网交换标准 |
| MAC 地址表 | 8Kbps | 产品资料原文口径 |
| 交换延迟 | <1us | 存贮转发机制下 |
| 数据包缓存 | 1Mbps | 产品资料原文口径 |
| 数据交换机制 | 存贮转发 | 逐包校验后转发 |
| LED 指示灯 | 电源 Power LED；接口 Link/Act、Speed | 现场判断端口与链路状态 |
| 光口形式 | SC | 单模/多模、单纤/双纤可选 |
| 电口形式 | 10/100/1000BaseT(X) RJ45 | 电口自适应 |
| 电源接口 | 2.1 x 5.5mm DC 电源接口 | 直流供电 |
| 光口类型 | SFP 光模块 | 光模块可按链路长度更换 |
| 传输距离 | 20KM、40KM、60KM、80KM、120KM、200KM | 单模型号标配 20KM，其余距离按需选配 |
| 电源输入 | DC 5V~30V | 宽压直流输入 |
| 耗电量 | S105A-GS：2.8W | 整机耗电 |
| 外壳 | 金属外壳 | 壁挂式安装 |
| 外形尺寸 | 132mm x 32mm x 86mm | 产品资料原文口径 |
| 重量 | 0.42KG | 便于壁挂与前端箱体安装 |
| 安装方式 | 壁挂式安装 | 适合墙挂、箱内安装 |
| 工作温度 | -20°C ~ 70°C | 宽温运行 |
| 存储温度 | -40°C ~ 85°C | 运输与仓储 |
| 工作湿度 | 5% ~95%（不结露） | 机房与前端箱体环境 |
三项差异化价值对项目意味着什么？
三项指标的价值要落到具体工程条件上才有意义，下表把差异化点与对应项目收益逐条对应。对于光纤收发器厂家而言，这些差异化指标正是产品展示中的核心竞争力。
| 差异化点 | 对项目的价值 |
|---|---|
| 最远200KM单纤传输 | 覆盖城市级专网超远距接入：SC 光口配 SFP 光模块，单模单纤在 20KM~200KM 六档选配，跨区县点位一个光口直达，中途不必增加中继或光电转换设备 |
| DC 5V~30V宽压输入 | 适配无人值守站点复杂供电：同一台设备在 5V、12V、24V 等直流电源下均可运行，野外机柜与前端箱体电压波动时仍可持续工作 |
| 交换延迟<1us | 满足电子警察毫秒级抓拍回传：存贮转发机制下延迟小于 1us，抓拍图片与过车数据可即时上传中心机房 |
光纤接入交换机能传多远？
S105A-GS 光纤接入交换机的传输距离由所选光模块决定，单模单纤规格可覆盖 20KM 到 200KM，覆盖区间上限为 200KM。单模型号标配 20KM 光模块，链路更长时按 40KM、60KM、80KM、120KM、200KM 逐档选配；多模光模块适合楼内与园区内的短距链路，单纤规格则在一根纤芯上完成收发，节省主干光缆资源。作为工业以太网交换机厂家，瑞光极远在光纤交换机与工业以太网交换机的产品展示中，始终强调传输距离、光纤类型与光模块预算三者的匹配直接决定前端点位能否纳入同一张专网：就近点位选 20KM 单模模块，超远点位按实际链路长度选配 120KM 或 200KM 模块，即可让跨区县的点位与城区点位共用一套接入设备型号，为智慧城市、安防监控及电子警察等大规模组网提供可靠的光纤收发器解决方案。
宽压光纤接入交换机为什么适合无人值守站点？
宽压光纤接入交换机适合无人值守站点，原因是它在一段较宽的直流电压区间内都能稳定工作，不会因为前端取电方式不同而需要更换电源。作为专业的光纤收发器厂家，瑞光极远推出的 S105A-GS 电源输入范围为 DC 5V30V，配 2.1×5.5mm 标准 DC 电源接口，接入 12V 或 24V 直流电源、太阳能与蓄电池供电、或经适配器从市电取电的直流输出，都可以直接供电运行。前端箱体常见的问题是电源适配器规格不一、线缆压降大、蓄电池电压随电量下滑，宽压输入让这些波动落在设备的容许区间内；整机耗电仅 2.8W，长期由蓄电池供电的野外点位也不易出现亏电。配合 -20°C70°C 的工作温度与金属外壳，这款工业以太网交换机可安装在夏季暴晒、冬季低温的监控杆箱体与无人值守机柜中。
交换延迟<1us 对电子警察抓拍回传意味着什么？
交换延迟小于 1us 意味着抓拍数据在接入环节几乎不引入排队等待，电子警察与卡口的高清图片和过车记录可以即时送上光纤。电子警察的抓拍动作要求在触发瞬间完成图像与车辆信息的记录并尽快回传，接入交换机如果转发时延过大，图片上传与后台比对之间就会出现可见的滞后。S105A-GS 采用存贮转发机制，交换延迟小于 1us，数据包缓存 1Mbps、MAC 地址表 8Kbps，端口之间无阻塞、全线速转发，在一台设备同时承载多路前端视频与抓拍数据时，转发顺序与实时性仍有保障。同一指标也适用于工厂自动化中需要低时延响应的检测与控制系统接入。
典型应用场景
智慧城市与天网系统的前端接入
智慧城市与天网项目的前端点位分布在路口、社区与园区，各点位的摄像机与采集设备把信号经光纤汇集到分局或中心机房。S105A-GS 以 1 个千兆光口加 4 个百兆电口的形态部署在点位侧，就近接入摄像机与门禁终端，再利用 20KM~200KM 可选的光模块把业务直接送到中心，跨区县的点位不必中途增加一级传输设备。同一型号可在全城点位统一使用，备件与运维口径一致，前端改造时只需更换对应距离的 SFP 光模块。
安防监控与电子警察的前端接入
安防监控与电子警察项目对上行链路距离与转发实时性都有要求。S105A-GS 的 SC 光口支持单模单纤长距传输，卡口与路口点位可直接接入就近光缆；交换延迟小于 1us 让抓拍图片与过车数据即时回传，减少后台比对的等待时间。园区监控场景中，点位侧以 4 个百兆电口接入多台摄像机，再以一路千兆光纤上行，避免为每台摄像机单独敷设长距铜缆。
楼宇自控与工厂自动化
楼宇自控与工厂自动化场景中，门禁控制器、空调与照明控制模块、PLC、传感器等设备大量使用以太网接口，楼层之间、车间之间的距离往往超过双绞线的可靠传输范围。S105A-GS 以光纤替代长距铜缆，金属外壳与 -20°C70°C 工作温度适应车间与配电间的温度波动，壁挂式安装可固定在弱电间墙面或设备箱内；整机 2.8W 的耗电与 DC 5V30V 宽压输入，让现场供电方案的选择更灵活。
光纤接入交换机怎么选？
为项目选光纤接入交换机时，按光口数量、电口数量、链路距离与运行环境四项核对即可。光口数量决定上行链路的路数，单光口机型适合点位侧接入，多光口机型适合汇聚侧；电口数量决定单台设备能直接接入的前端设备数，4 口机型对应点位侧的小规模接入；链路距离决定光模块档位，20KM 至 200KM 六档配合单模/多模、单纤/双纤规格按现场光缆条件选定；运行环境则要看供电方式与温度范围，无人值守站点与野外箱体须按 DC 5V30V 宽压输入与 -20°C70°C 工作温度逐项核对。S105A-GS 在四项上的组合适合点位侧“少量电口接入、单路长距光口上行”的部署，选型时按前端设备数与链路长度两项即可定档。
