IDM-RFlabel智能光纤配线架

IDM-RFlabel智能光纤配线架（RFID光纤配线架）是北京瑞光极远数码科技有限公司研制的机房 ODF 智能化配线设备，由 48 口光纤配线机架、RFID 无源电子标签、端口监测天线与三色端口指示灯组成，配合机房线缆数据库使用。作为专业的智能配线架厂家，瑞光极远将这款网桥转换器级别的高集成度产品用于光缆、电缆端口连接状态的自动采集、比对与安全告警，替代人工纸质标签和电子表格的标识管理方式。面向电力与轨道交通专网机房、军工与涉密无人值守机房、电信与数据中心 ODF 运维场景，把原本靠人巡检的配线架端口状态变成可查询、可告警、可追溯的数据，为电力专网机房配线管理提供了高效可靠的产品展示方案。

核心参数速览：48 口光纤接口（FC/SC 灵活配置）· RFID 13.56MHz 无源标签（符合 ISO-14443A，兼容 NFC）· 采集器接口 ≥4 个 · 熔纤盘 ≥4 个 · 以太网级联多机架管理 · MQTT/MCP 协议对接机房运维智能体

RFID光纤配线架是什么设备？ODF 智能化的基本原理

RFID光纤配线架是一套建立在传统 ODF 光纤配线架之上的智能配线设备，用 RFID 识别与电子标识取代纸面台账，把配线架端口的连接状态变成可查询、可告警的数据。传统 ODF 只承担光缆固定、熔接与端接的物理功能，端口上插了什么、是否插对，只能靠标签纸和台账比对，人力核查成本高，也容易留下监控盲区。

ODF 端口监测由四步完成：光缆配线架端头贴 RFID 标签，每个线缆、光缆所连接的设备和端口号记录在数据库中；ODF 配线架对应每个端口贴 RFID 监测天线；端口检测到光缆或电缆头插入后，系统从数据库调取该端口应有的线路信息进行核对；核对不符即触发告警。每个端口另配指示灯做现场提示，红灯表示错误、绿灯表示正常、灯灭表示没有插入。

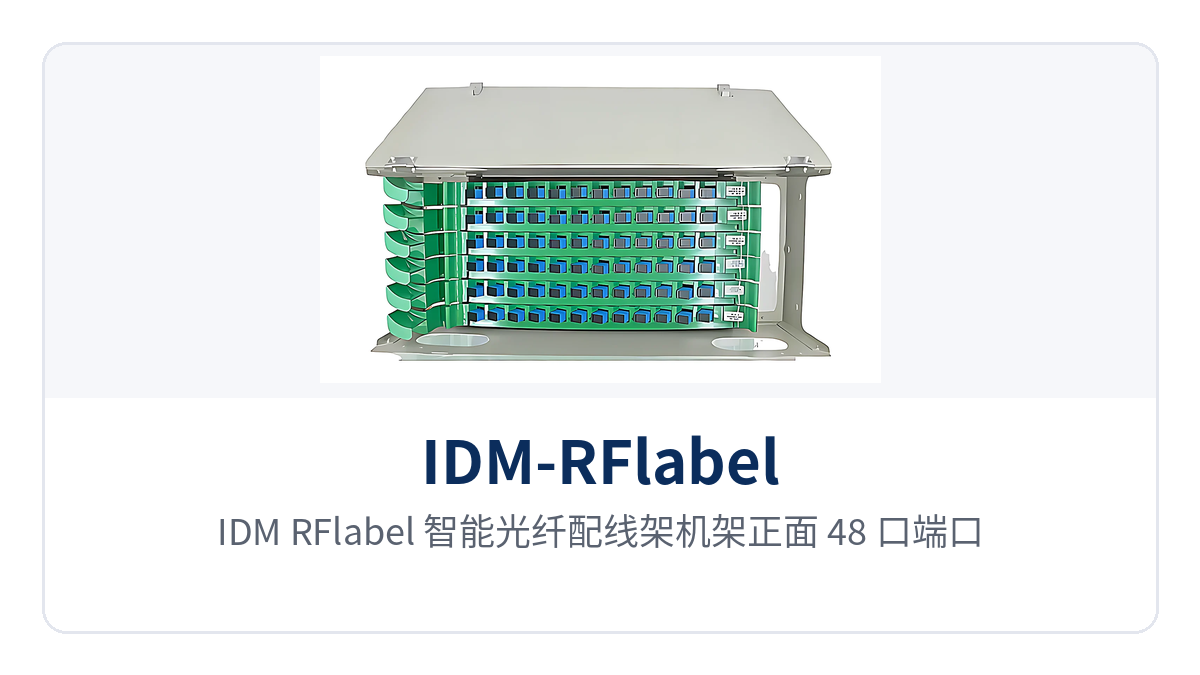

图1：IDM-RFlabel 智能光纤配线架机架正面 48 口端口阵列与三色端口指示灯

IDM-RFlabel智能光纤配线架采用一体化多功能设计，把配线端接、RFID 标识、端口监测、状态告警与网管能力集中在同一个机架内。机房不需要在原配线架之外再加装独立的识别主机或告警箱，减少了机柜空间占用与二次布线量，也减少了专网机房内的设备堆叠与故障节点。

48口RFID监测如何做到端口插错即告警？

48口RFID监测的落地方式是每个端口一对一盯防：机架提供 48 口光纤接口，可灵活配置 FC 或 SC 数量，每个端口配一套 RFID 监测天线与一只三色指示灯。端口一旦插入光缆或电缆头，天线即读取端头标签，并与机房线缆数据库中的应有记录比对。数据库记录的是该端口对应的设备和端口号，比对不符意味着插错、插串或动错了线路，系统立即发出告警，同时点亮该端口的红色指示灯。

发现问题的时点由此从“下次巡检”提前到“插入的当下”。施工或巡检人员在配线架前看到红灯即可当场拔插纠正，绿灯亮表示线路正确，灯灭表示该端口空闲，不必返回值班室翻查纸质台账或电子表格。端口状态同时上报网管，运维人员在远端即可查询当前各端口的状态情况，为改线作业留下可核对的记录。

智能ODF架构提供哪些功能？

智能ODF架构的价值在于把标识、采集、比对、告警与网管串成一条闭环：标签负责身份，天线负责采集，数据库负责判断，指示灯与网管负责输出结果。IDM-RFlabel智能光纤配线架为光纤端口状态监测与配线集中管理提供以下功能。

功能项	功能说明
光纤端口信息自动采集	端口监测天线自动读取端头 RFID 标签，实时采集光纤端口连接情况，采集结果写入机房线缆数据库
端口连接状态实时监测与安全告警	线路插入后与数据库记录比对，非所需线路立即告警，解决传统 ODF 资源监控盲区问题
三色端口指示灯	红灯表示错误、绿灯表示正常、灯灭表示没有插入，现场施工与巡检人员无需翻台账即可判断插接结果
网管端口状态查询	运维人员可通过网管查询当前各端口的状态情况
RFID 无源电子标签	标签为 13.56MHz、符合 ISO-14443A 标准并兼容 NFC，标签内可存储所连接设备的机架号、设备号、端口号、备注等信息，支持离线管理和库存管理
定期扫描与静默策略	RFID 无源标签定期扫描，机房无人运维时停止扫描，避免无线信号的干扰
低功耗天线设计	采用低功耗天线辐射，可以区分较小范围内的信号标签，减少相邻端口之间的串读
与机房摄像头 AI 识别联动	可与机房摄像头的 AI 识别配合，当有人在配线架前施工时进行 RFID 监测
资产信息安全机制	标签内的资产信息带信息安全机制，未授权终端不可读取资产信息
免维护电子标签	电子标签采用无源设计，不需更换电池，免维护；标签采用防火材料，粘贴胶贴厚度不超过 0.35mm，金属机架需使用抗金属标签
多机架以太网级联管理	机架具有以太网管理接口，多个机架之间可以通过以太网级联管理，配套软件带自检功能
在线与离线两种采集方式	信息采集有在线和离线两种方式，可采用 RFID 读取器进行离线管理
物联网通信与运维智能体互联	设备通信模式采用适用于物联网产品的 MQTT 协议，提高通信稳定性与高效性；网管系统支持通过 MCP 协议与机房运维智能体相连，运营数据可经 Chat BI 展示，并可结合历史变化趋势与物理特性做线路状况预测分析

核心参数与技术指标

项目	参数/指标	说明/适用条件
光纤接口容量	48 口	可灵活配置 FC 或 SC 数量
端口指示灯	三色状态指示	红灯错误、绿灯正常、灯灭表示没有插入
电子标签频段	13.56MHz	符合 ISO-14443A 标准，兼容 NFC
电子标签取电方式	无源设计	不需更换电池，免维护
标签粘贴厚度	不超过 0.35mm	金属机架需使用抗金属标签；标签采用防火材料
采集器接口数量	≥4 个	用于端口监测天线接入
熔纤盘数量	≥4 个	熔接与盘纤容量
管理接口	以太网管理接口	支持多机架通过以太网级联管理
通信协议	MQTT（设备通信）／MCP（对接运维智能体）	支持与机房运维智能体互联，运营数据可经 Chat BI 展示
供电方式	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
整机功耗	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
机箱尺寸与安装方式	此处资料库暂无相关信息	以厂家技术资料和商务确认为准
工作温度与存储环境	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

上表中的接口容量、采集器与熔纤盘数量取自产品资料，接口数量与排列顺序以厂商技术资料和设备实物标识为准。

RFID无源标签为什么能做到无源免维护？

无源免维护来自标签的取电方式：RFID 电子标签采用无源设计，靠监测天线辐射的能量工作，标签内不装电池，因此不需要定期更换电池，也不存在电池耗尽导致整架端口失联的情况，全生命周期内保持免维护。标签采用防火材料，与设备粘贴的胶贴厚度不超过 0.35mm，金属机架需使用抗金属标签；标签内可存储所连接设备的机架号、设备号、端口号、备注等信息，支持离线管理和库存管理。

在无人值守机房，无源设计的意义是少一项耗材也少一项巡检工作。设备采用 RFID 无源标签定期扫描，机房无人运维时停止扫描，避免无线信号的干扰；采用低功耗天线辐射，可以区分较小范围内的信号标签，减少相邻端口的串读。信息采集有在线和离线两种方式，现场盘点可采用 RFID 读取器离线完成，与机房库存记录对齐。

多机架以太网级联怎么对接机房运维智能体？

以太网级联把分散的机架合成一张配线状态网：IDM-RFlabel智能光纤配线架机架具有以太网管理接口，多个机架之间可以通过以太网级联管理，机房扩容时按机架增加即可，不必为每个机架重建一套独立网管。设备通信采用适用于物联网产品的 MQTT 协议，提高了通信稳定性与高效性；网管系统支持通过 MCP 协议与机房运维智能体相连。

对接智能体之后，配线数据不再只是用来看一眼的看板。运营数据可通过 Chat BI 按需展示，结合机房与线路数据库，可对线路进行分析总结，也可以根据以往的变化趋势与物理特性对未来线路状况进行预测分析。对无人值守机房而言，这意味着跳线变化可以追溯、异常端口可以提前关注，配线运维从出了问题再查转向按趋势预先安排。

差异化价值：48口RFID监测、无源免维护与以太网级联带来什么

IDM-RFlabel智能光纤配线架的差异化价值集中在端口监测、标签维护与级联管理三方面，逐项对应到现场收益如下表。

卖点短标签与差异化卖点	产品实现方式	对机房的现场价值
48口RFID监测：48口RFID端口实时监测，端口插错即告警，消除ODF监控盲区	每个端口配一套 RFID 监测天线与三色指示灯，插入后读取端头标签并与机房线缆数据库比对，不符即告警并点亮红灯	配线架端口状态由人工巡检转为自动采集与即时告警，插错、插串在插入当刻即可发现，ODF 监控盲区被消除
无源免维护：RFID无源标签免换电池，全生命周期免维护，无人值守可靠运行	电子标签无源取电，靠天线辐射能量工作；标签采用防火材料，胶贴厚度不超过 0.35mm，金属机架使用抗金属标签	无需采购和更换标签电池，也不存在电池耗尽导致端口失联，无人值守机房的配线监测长期可靠运行
以太网级联：以太网级联多机架，MQTT+MCP对接运维智能体，可预测线路状况	机架带以太网管理接口，多机架级联管理；设备以 MQTT 通信，网管经 MCP 协议与机房运维智能体相连，运营数据经 Chat BI 展示分析	多机架状态汇总到一套网管，配线数据可分析、可预测，机房按趋势安排检修与扩容

典型应用场景

电力与轨道交通专网机房

电力调度专网机房的光缆数量多、检修与改线频繁，调度电话、远动与保护信息往往共用同一批光缆资源，配线架上插错一根跳线就可能影响一条业务通道。IDM-RFlabel智能光纤配线架在这类机房承担端口身份核对：跳线插入后与线缆数据库比对，线路不符即告警并点亮该端口的红色指示灯，运维人员在机架前即可确认。变电站与前所多为无人值守站点，多机架以太网级联把各站配线架端口状态汇总到一套网管，远程即可查询与告警，不必为确认一根跳线专程到站。

军工与涉密无人值守机房

军工与涉密机房的配线信息知悉范围有明确限制，配线资源又要求智能可管、操作可追溯。IDM-RFlabel智能光纤配线架在这一点上做了工程适配：标签内的资产信息带信息安全机制，未授权终端不可读取资产信息；标签采用防火材料、粘贴胶贴厚度不超过 0.35mm，金属机架使用抗金属标签。设备还可与机房摄像头的 AI 识别配合，在有人于配线架前施工时启动 RFID 监测，把配线操作留痕到数据库，便于事后追溯。

电信与数据中心ODF运维

电信机房与数据中心的 ODF 规模大、机架成排，跳纤变更频繁，靠纸质标签与电子表格维护的台账很容易与实际端口脱节。IDM-RFlabel智能光纤配线架的 48 口接口与以太网级联管理按机架逐排扩展，端口状态自动采集入库，网管可查询各端口状态。设备以 MQTT 通信、经 MCP 协议与机房运维智能体相连后，运营数据可经 Chat BI 展示，并可结合历史趋势做线路状况预测分析，支撑电信与数据中心 ODF 运维的日常盘点、变更核对与容量规划。
