IDM POE-M4 PoE光纤上联交换机

IDM POE-M4 4口PoE光纤上联交换机是北京瑞光极远数码科技有限公司（Raytrans）研制的接入层工业交换设备，把4个PoE供电RJ45端口、1个RJ45/SFP扩展插槽与百兆以太网交换集成在同一机箱内，用于在光纤接入网络中经一根网线向远端终端同时传送数据与供电，是光纤收发器厂家面向接入层组网的典型产品展示。

工业现场的前端点位常分布在厂区道路、塔架、围界与野外机箱内，摄像机与无线AP既需要就近取电，又要把数据回传中心。IDM POE-M4 把供电与数据合并到一条网线上，再由SFP光口向光纤骨干上联，前端不必单独敷设电源线，箱体空间与施工量随之减少。作为工业以太网交换机厂家的接入层设备，该机型可与光纤交换机、光纤收发器配合，广泛服务于POE网络摄像头监控、POEWIFI覆盖与POE网络广播系统等场景。

核心参数速览：4口POE供电 · SFP光纤上联 · 单口30W · 200米供电 · 整机65W · -10~55℃宽温 · IEEE 802.3af/at

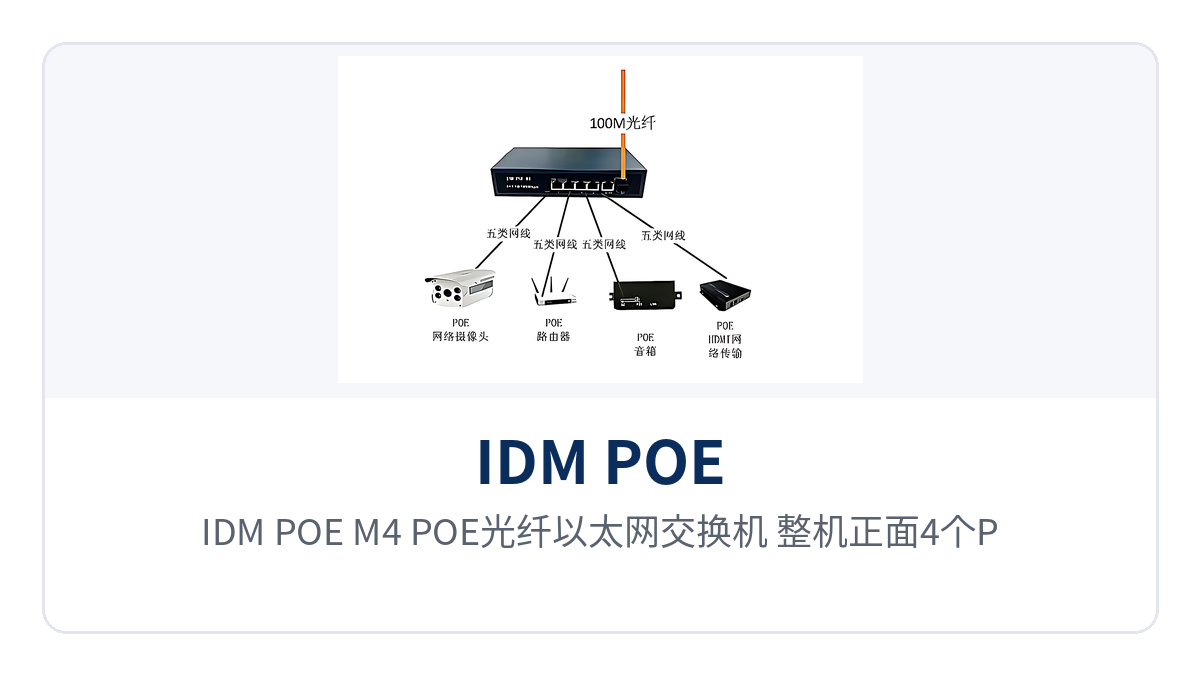

图1：IDM POE-M4 POE光纤以太网交换机 整机正面4个PoE供电RJ45端口与1个SFP光纤插槽特写

4口PoE光纤上联交换机是什么设备？

这款设备由4个10/100M自适应RJ45电口、1个RJ45/SFP扩展插槽和1K容量的MAC地址表组成，采用存储转发机制，背板带宽1Gbps。4个电口全部支持IEEE 802.3af/at标准PoE供电，单口供电功率上限30W、整机供电预算上限65W，PoE供电传输距离按产品资料口径达200米。作为一款紧凑型产品展示方案，它把供电、交换与光上联集成在同一台设备里，适合作为光纤收发器使用场景中的前端接入节点。

上联侧提供1个RJ45/SFP扩展插槽，插SFP光模块即可向光纤骨干无缝对接，也可用RJ45口以电口方式上联。设备无需配置、即插即用，整机供电时功率上限65W，尺寸200mm×120mm×40mm、重1kg，可固定在弱电箱或野外机箱内。对于需要就近汇聚IP终端的项目，这类设计也常被归入光纤交换机的选型范畴。

4个POE供电口与SFP光纤上联能带哪些业务？

IDM POE-M4 的功能围绕供电、交换与光上联三条主线展开，下表按功能项列出各项能力的作用与适用条件，便于与现场终端清单逐条核对，也方便在选型阶段把供电预算与上联方式一次定下来。

功能项	功能说明
4口POE供电	端口1至4全部支持IEEE 802.3af/at标准PoE供电，单口供电功率上限30W、整机上限65W，可经网线为摄像机、无线AP等受电终端供电
智能功率识别	端口具有PoE识别能力，受电设备功率超过IEEE 802.3af标准时系统自动启动IEEE 802.3at标准，并按供电优先机制为端口供电
SFP光纤上联	1个RJ45/SFP扩展插槽，插SFP光模块向光纤骨干无缝对接，也可切换到RJ45电口方式上联
端口自适应	每端口支持MDI/MDIX自动翻转及自协商，电口10/100M自适应，网线正反接无需人工跳线
流量控制	支持IEEE 802.3x全双工流控与Backpressure半双工流控，配合储存转发减少高并发时的丢包
MAC地址管理	1K容量的MAC地址表，支持MAC自动学习与老化，端口按供电优先机制快速转发
状态指示	每个端口配置1个LINK/ACT指示灯，另有POE Status指示灯与整机电源指示灯，现场可判断端口与供电状态

核心参数与性能指标

供电、上联与交换三类指标按产品资料原文整理如下，参数表回答设备能做到什么程度、在什么条件下成立，现场核对时可直接对照受电终端功率与链路条件使用。参数值以厂家技术资料为准，工程核算时还需把线缆压降与箱体环境温度一并计入。

项目	参数/指标	说明/适用条件
PoE端口	1至4口支持IEEE 802.3af/at	4个RJ45端口全部支持PoE供电
PoE端口输出功率	15.4W（IEEE 802.3af）/ 30W（IEEE 802.3at）	单口供电功率上限
PoE总功率	≤65W	整机供电预算，各口按需分配
PoE连接标准	IEEE 802.3af / IEEE 802.3at	PoE类型为末端跨接法
PoE传电线芯	1/2+、3/6-线对	可选订4/5+、7/8-线对
POE电源传输距离	≤200米	产品资料原文口径，供电侧
网络信号距离	≤100米	双绞线以太网信号传输

项目	参数/指标	说明/适用条件
网络标准	IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3af/at	交换与供电标准
网络介质	10/100BASE-TX：5类及以上非屏蔽双绞线	电口布线要求
电口速率	4个10/100M自适应	数据高速转发不丢包
光纤接口	1个SFP扩展插槽	向光纤骨干上联
背板带宽	1Gbps	产品资料原文口径
转发方式	储存转发	转发速率10BASE-T为14880PPS/port、100BASE-TX为14800pps/port
MAC地址表	1K	支持MAC自动学习与老化
输入电源	AC 100-240V 50/60Hz	宽压交流输入
整机功率	供电时65W	产品资料原文口径
工作温度	-10℃~55℃	野外机箱与无人值守环境
重量与尺寸	1kg；200mm×120mm×40mm（L×W×H）	弱电箱与机柜内安装

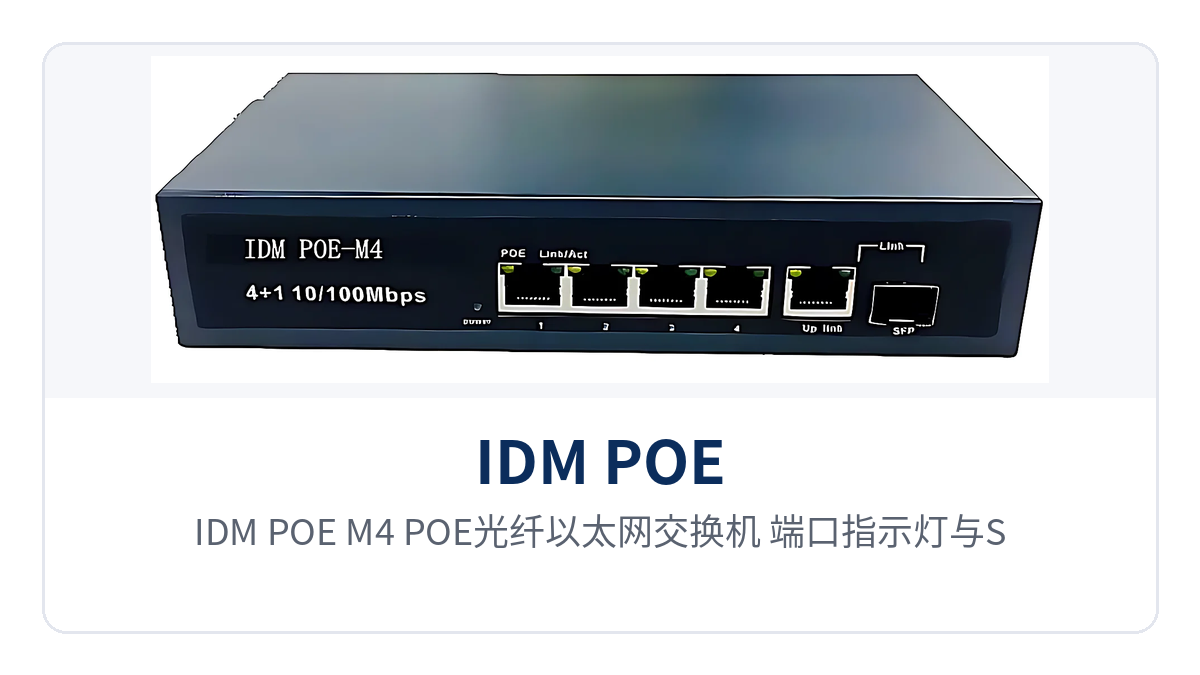

图2：IDM POE-M4 POE光纤以太网交换机 端口指示灯与SFP光口上联、工业现场监控杆箱内安装示意

三项差异化价值对工业现场意味着什么？

三项能力要落到布线、供电与环境条件上才有意义，下表把差异化点与工业现场的项目收益逐条对应，便于在方案阶段判断设备是否匹配现场的实际条件。表格左列是设备侧的指标，右列是它在施工与运维环节对应的做法与结果，两者需成对核对。

差异化点	对项目的价值
POE供电传输距离达200米	突破工业现场100米布线限制：数据与供电同走一根网线，监控杆、围界与野外箱体点位不必就近取电，PoE供电传输距离达200米让接入点可以布得更靠前
单口30W、整机65W	满足工业摄像头与AP大功率受电：单口30W可带红外摄像机、云台摄像机与大功率无线AP，整机65W供电预算内4个端口按优先机制分配，前端箱体不必另配电源模块
-10℃~55℃工作温度	适应野外无人值守机箱环境：宽温指标覆盖夏季暴晒与冬季低温，配合AC 100-240V宽压输入，设备可直接装在杆件箱体与车间配电箱内长期运行

POE供电传输距离200米和网络信号100米是什么关系？

PoE供电由IEEE 802.3系列标准定义，IEEE 802.3af规定每端口供电功率约15.4W，IEEE 802.3at（PoE+）提升到30W，两者决定受电终端能否被识别并取电。IDM POE-M4 的4个端口按IEEE 802.3af/at实现供电，普通非PoE终端接入不会被误供电。

产品资料把供电距离与网络信号距离分开给出：POE电源传输距离≤200米，双绞线以太网信号传输≤100米。工程上按数据段100米规划，供电段在200米内为终端取电；点位更远时先用SFP光口把光纤延伸到近端，再由设备就近以网线供电，覆盖范围随光纤长度继续外扩。在典型组网中，这台设备既可以作为光纤收发器厂家产品线中的PoE上联单元，也能与工业以太网交换机、光纤交换机配合，承载POE网络摄像头监控、POEWIFI覆盖与POE网络广播系统等前端业务；瑞光极远（Raytrans）作为工业以太网交换机厂家，围绕此类场景提供从产品展示到方案落地的完整支持。

典型应用场景

工业安防监控：PoE摄像机取电与光纤回传

厂区道路、矿区围界与塔架的监控点位远离机房，摄像机取电与码流回传往往要分两套线路施工。IDM POE-M4 部署在监控汇聚点，4个PoE口经网线向摄像机供电并回传视频，SFP光口把多路视频送上光纤骨干；单口30W可带红外与云台摄像机，整机65W在4口之间按需分配。作为产品展示中的典型应用，这套组合让PoE网络摄像头监控的布线更为简洁。

前端箱体通常只有一路市电进线，多台摄像机各自配适配器会让箱内接线变得拥挤。把取电与数据合并到同一条网线后，箱内只需一台设备与一根上联光纤，故障点与维护工作量随之下降。

工业无线覆盖：无线AP与专网节点供电

车间高处、杆件与塔顶的无线AP取电困难，长距离拉电既增加成本也带来安全隐患。IDM POE-M4 用一根网线同时完成AP供电与数据回传，SFP光口把分散的无线节点纳入同一张光纤专网；-10℃~55℃工作温度与AC 100-240V输入适应野外无人值守机箱环境，为POEWIFI覆盖场景提供稳定供电保障。

无线覆盖点位的功率需求差异较大，普通AP约10W、双频大功率AP接近30W。设备端口具备PoE识别能力，受电设备功率超过IEEE 802.3af标准时自动启动IEEE 802.3at标准，按供电优先机制分配，兼容性上不必按型号逐个确认。

工业物联网传感：末端采集终端接入

工业物联网的传感器、读卡器与采集网关数量多、单点功率不大，但对供电稳定与免维护要求较高。IDM POE-M4 可自动识别符合IEEE 802.3af/at标准的受电设备并按优先机制供电，非受电设备接入不会被误供电，4个端口可按点位就近分配，也适用于POE网络广播系统的末端接入。

前端采集点往往沿输送带、管廊或围墙呈线状分布，点位到接入箱的距离不一致。网线覆盖不到的远端由SFP光口延伸一段光纤后再就近接入，PoE供电与光纤上联组合使用，接入箱的数量可以按实际点位密度增减。
