IDM-OXC光交叉设备

IDM-OXC光交叉连接设备是一种光路控制设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在多个输入光口和输出光口之间实现任意无阻塞交叉与互联互通，主要面向节点光纤智能调度、多维度在线监测、多路由业务保护以及光纤质量测试等场景。IDM-OXC光交叉连接设备的核心能力是48芯无阻塞交叉，输入与输出容量各不小于48芯，交叉关系由智能运维平台统一下发。设备具有体积小、切换速度快、工作可靠性高的特点，可在电力专网、轨道交通通信以及政府专网光纤通信方案、军队应急通信车方案的核心节点承担光层调度任务。

核心参数速览：输入/输出各≥48芯 · 跳纤时间≤3分钟 · 插入损耗≤1dB · LC/UPC光接口 · 双电源热备份 · 19英寸6U机架式

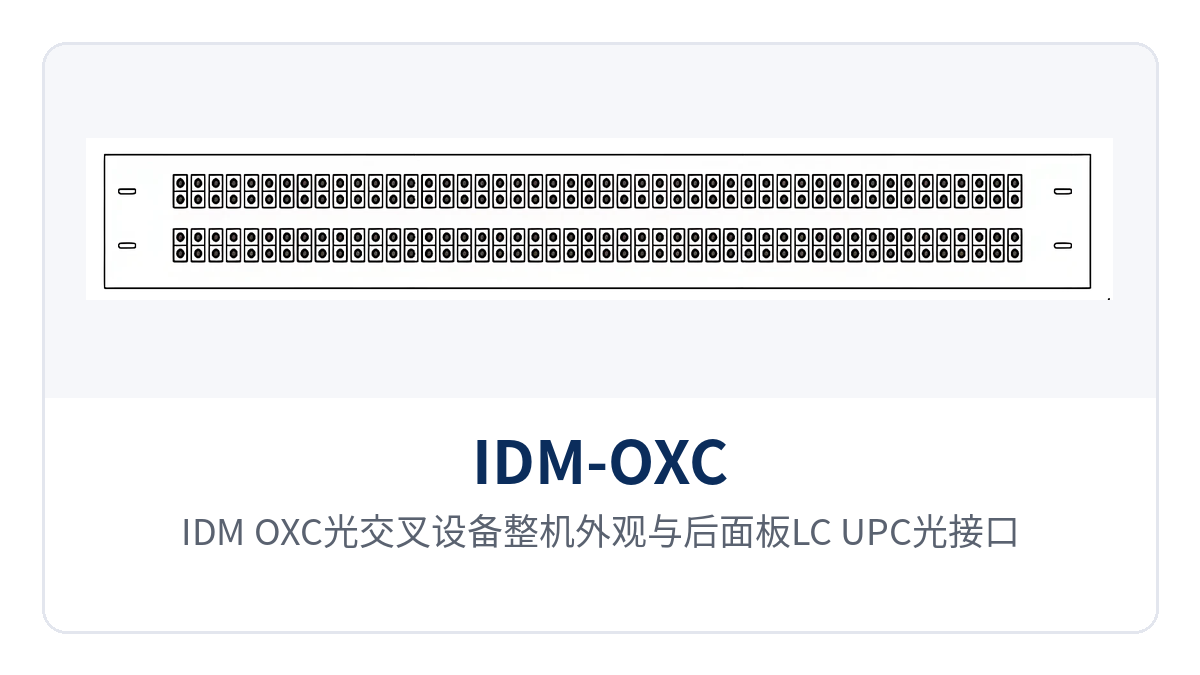

图1：IDM-OXC光交叉设备整机外观与后面板LC/UPC光接口

IDM-OXC光交叉连接设备是什么？

IDM-OXC光交叉连接设备是部署在光缆节点机房的光层调度设备，核心作用是在多个输入光口和输出光口之间建立任意无阻塞的交叉连接，再按智能运维平台下发的配置完成光路切换。作为一款专业的网桥转换器与光交叉设备，该设备具备OTDR检测模块及收光功率检测模块，支持端口收光功率检测，交叉容量为输入、输出各不小于48芯。

光交叉连接指在光层直接建立输入光口到输出光口之间的通道关系，交叉关系由智能运维平台统一下发，运维人员无需到机房现场插拔尾纤。IDM-OXC光交叉连接设备具备光纤配线架（ODF）智能管理能力，可在运维平台上配置传输侧和用户侧光口的任意交叉，实现业务快速调度和恢复，是光路控制设备中的代表性产品。

设备结构上，IDM-OXC光交叉连接设备采用19英寸6U机架式安装，光接口分布在设备后面板区域，接口类型为LC/UPC连接器，管理接口为标准RJ45网络口，可直接接入机房既有运维网络。

光交叉连接设备的核心参数有哪些？

IDM-OXC光交叉连接设备的关键指标覆盖交叉容量、光接口、插入损耗、跳纤时间、检测模块、管理接口与供电方式，参数以产品资料为准，具体如下表。

项目	参数/指标	说明/适用条件
设备形态	19英寸 6U 机架式	采用标准机架安装方式，可部署于通信机房
交叉容量	输入≥48芯，输出≥48芯	输入侧与输出侧光口均支持不小于48芯规模，是48芯无阻塞交叉的容量基础
光接口类型	LC/UPC连接器	设备后面板光接口区，兼容常规LC/UPC尾纤与跳线
跳纤时间	≤3分钟	单次光路交叉跳接的操作时长指标
插入损耗	≤1dB	交叉通道引入的附加损耗，是光纤调度低损的量化依据
测试与检测模块	OTDR检测模块 + 收光功率检测模块	用于光纤链路测试与端口收光功率检测
管理接口	RJ45网络口	接入智能运维平台，实现交叉关系远程配置
供电方式	双电源热备份，无间断切换	单路电源故障时由另一路继续供电
功耗与工作温度	此处资料库暂无相关信息	以厂家技术资料和商务确认为准

光交叉连接设备能实现哪些功能？

IDM-OXC光交叉连接设备以一体化多功能设计，把交叉连接、保护倒换、在线监测与质量测试集成在同一台设备中，各项功能如下表。

功能项	功能说明
光交叉连接	在多个输入光口与输出光口之间任意无阻塞交叉、互联互通，交叉关系由智能运维平台统一配置
光纤配线智能管理	取代人工ODF跳纤方式，在运维平台上配置传输侧与用户侧光口任意交叉，实现业务快速调度与恢复
设备交叉保护	用户侧双备或多备份保护，主用设备出现故障时智能切换至备用设备，业务快速恢复
光纤质量测试	支持定向点名测试与定期例行测试，检测光纤链路传输损耗、接头损耗与光纤链路事件点，并形成质量测试曲线
光纤路由智能规划	从光缆总长、中间节点数量、链路损耗、跳纤时长等维度推荐备选光纤路由通道与调度方案
断电保持	设备断电后交叉连接通道保持当前路由直通、不中断业务
收光功率检测	支持端口收光功率检测，与OTDR检测模块配合完成链路状态监测
防缠绕跳纤	跳纤交叉过程中尾纤无缠绕绞线，降低现场跳纤的施工风险

光交叉连接设备与人工ODF跳纤有什么区别？

两者的区别集中在调度方式、操作时长和运维手段三个维度：人工ODF跳纤依靠现场插拔，光路变更受机房到达时间限制；IDM-OXC光交叉连接设备依靠智能运维平台远程配置，光路变更在平台上完成，跳纤时间≤3分钟，运维手段也更完整。

比较维度	人工 ODF 跳纤	IDM-OXC光交叉连接设备
调度方式	运维人员到机房现场插拔尾纤	在智能运维平台配置输入侧与输出侧交叉关系
操作时长	受现场到达与人工操作影响	跳纤时间≤3分钟
保护切换	需人工判断与手动倒换	用户侧双备或多备份保护，主用故障时智能切换
光纤质量检测	依赖外部仪表到现场测试	支持定向点名测试与定期例行测试，生成质量测试曲线
跳纤工艺	尾纤易缠绕绞线	具备防缠绕功能，跳纤过程中尾纤无缠绕绞线
断电影响	需人工恢复原跳线状态	具备断电直通能力，通道保持当前路由直通

专网光路调度场景怎么用 IDM-OXC 光交叉连接设备？

IDM-OXC光交叉连接设备面向专网光路调度场景设计，可在电力专网、轨道交通通信以及军队与政府专网的核心节点承担光交叉连接的集中管控任务。

电力专网：变电站核心节点光路调度集中管控

电力专网的变电站与调度中心之间，保护、调度与监控业务沿光缆逐级汇聚，光路调整传统上依赖运维人员到机房手工跳纤。IDM-OXC光交叉连接设备把传输侧与用户侧光口纳入同一套智能运维平台，运维人员在平台上配置交叉关系即可完成业务调度，跳纤时间≤3分钟，交叉通道的插入损耗≤1dB。对于双电源、双路由的站点，设备可对用户侧光口做双备或多备份保护，主用通道故障时智能切换，保障变电站与调度中心之间的业务连续性。

轨道交通通信：沿线线路光缆与站点光路运维

轨道交通通信沿线路敷设的光缆同时承载信号、视频与调度电话业务，站点分散、区间距离长，光层故障定位耗时。IDM-OXC光交叉连接设备支持光纤质量定向点名测试与定期例行测试，可检测光纤链路传输损耗、接头损耗与光纤链路事件点并形成质量测试曲线。配合OTDR检测模块与端口收光功率检测功能，站段运维人员不必逐段到现场摸排；设备采用19英寸6U机架式安装，可部署在车站通信机械室或线路中心机房，通过RJ45网络口接入既有运维网络。

军队与政府专网：核心节点光路控制与多路由保护

军队与政府专网对光路控制的自主性和业务连续性要求严格，核心节点的光缆资源需要支持多路由业务保护。IDM-OXC光交叉连接设备的光纤路由智能规划功能可从光缆总长、中间节点数量、链路损耗、跳纤时长等维度推荐备选路由通道与调度方案，供运维人员决策参考。设备具备断电直通能力，断电后交叉连接通道保持当前路由直通、不中断业务；跳纤过程采用防缠绕设计，尾纤无缠绕绞线，减少人工干预带来的光路风险。

光交叉连接设备能带来哪些差异化价值？

IDM-OXC光交叉连接设备的效率与可靠性来自48芯交叉、断电直通、双备保护与跳纤≤3分四项能力的组合，逐项对应如下表。

差异化点	对专网用户的价值
48芯交叉：输入输出各48芯无阻塞交叉	输入侧与输出侧光口在单台设备内任意互联互通，枢纽站点不必再借助人工跳纤编排大量光路
断电直通：设备断电后交叉通道保持当前路由直通	机房断电或电源检修期间既有光路不中断，恢复供电后交叉关系继续由智能运维平台管理
双备保护：用户侧双备或多备份保护	用户侧双备或多备份，故障智能切换至备用设备，业务快速恢复
跳纤≤3分：单次跳纤≤3分钟，插入损耗≤1dB	光纤调度高效低损，光路调整从现场插拔转为平台远程配置，单次操作控制在3分钟以内

IDM-OXC光交叉连接设备选型与部署建议

选择光交叉连接设备先核对站点实际的光纤芯数需求，再确认保护方式、供电条件和运维接口，确保设备与现有机房条件匹配。瑞光极远（Raytrans）在网桥转换器与光交叉连接设备领域积累了丰富的产品展示与部署经验，可为选型提供参考。

容量方面，IDM-OXC光交叉连接设备的输入与输出容量均为48芯以上，光缆芯数较多的枢纽站点应预留扩容余量。保护方面，承载重点业务的站点可为用户侧配置双备或多备份保护，由设备在主用故障时智能切换至备用设备。机房条件方面，设备采用19英寸6U机架式安装，供电为双电源热备份、无间断切换，管理接口为标准RJ45网络口，可直接接入现有运维网络。设备功耗与工作温度等参数此处资料库暂无相关信息，具体以厂家技术资料和商务确认为准。
