IDM OSN -2GE网络通道监控切换设备

IDM OSN-2GE 双通道冗余切换设备是北京瑞光极远数码科技有限公司研制的一款网络通道监控切换类设备，作为专业光端机厂家的代表产品，该设备可用于在光纤主通道出现中断、信号质量下降或带宽占用过高时，把业务自动切换到 4G/5G、微波、卫星等备用通道上。在应急通信与应急指挥车等场景中，这款网桥转换器能够为关键业务提供可靠的通道保障。

双通道冗余切换设备服务的是通信不能断的关键现场：电力与油气的野外监控依靠沿线光缆回传数据，金融交易网络对报文完整性有硬性要求，工业互联网车间的生产线通信经不起明显中断。设备以冗余备份、智能切换、便捷运维、安全可控四项能力为核心设计，可配置 IP65 防水机箱，适合户外与野外无人值守站点安装。瑞光极远（Raytrans）凭借在军队应急通信车方案与智慧矿山通信方案中的深厚积累，将高可靠切换技术融入产品设计，满足严苛环境下的产品展示与实战部署需求。

核心参数速览：光纤+4G/5G双备 · 故障切换≤500ms · 带宽超90%自动切换 · 平滑切换无数据丢失 · IP65户外机箱 · 车载级宽温

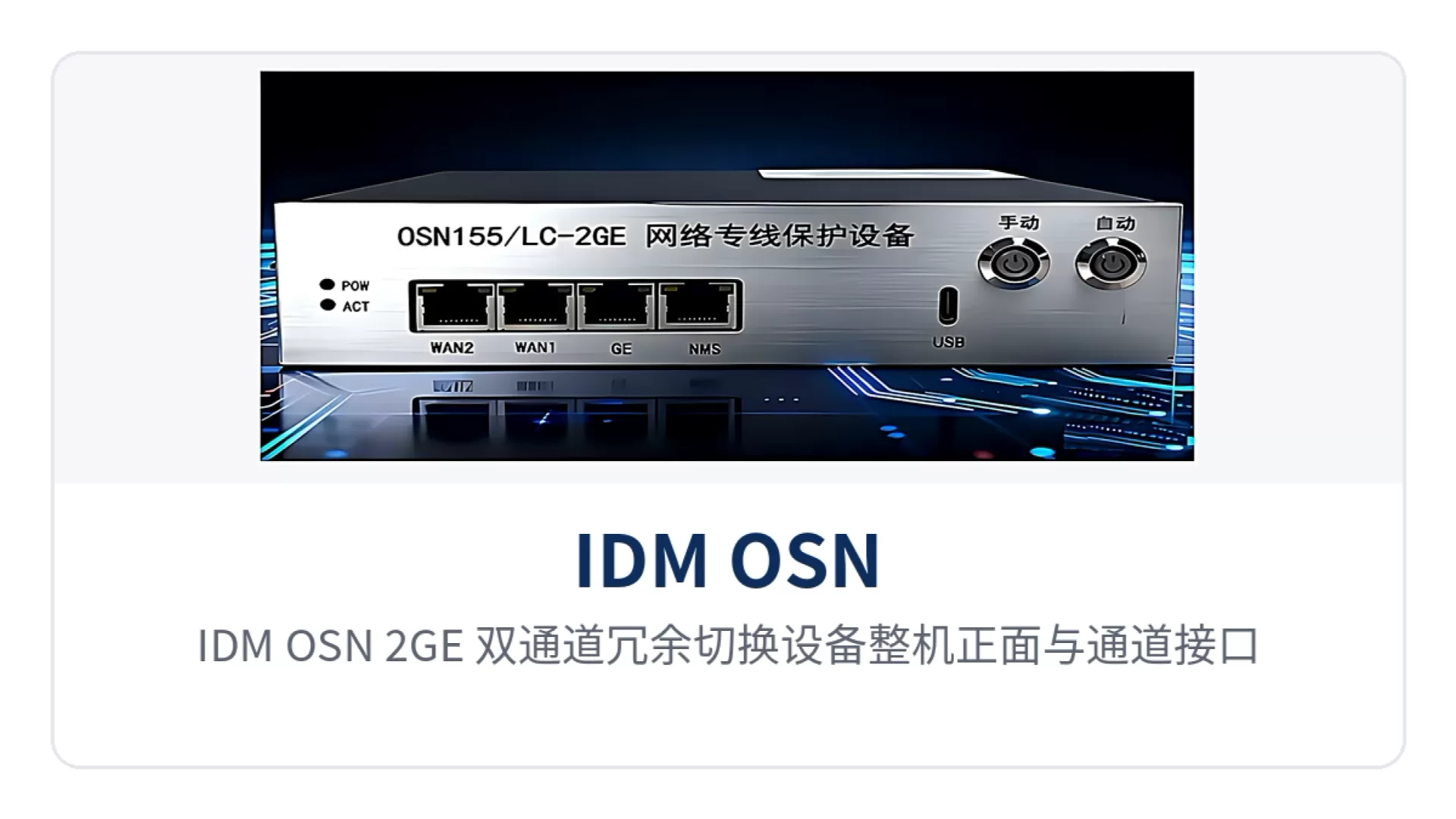

图1：IDM OSN-2GE 双通道冗余切换设备整机正面与通道接口

IDM OSN-2GE 双通道冗余切换设备由哪些部分组成？

IDM OSN-2GE 由通道接入、状态监测、切换执行与业务输出四个部分组成，整机对外呈现为一个连续的以太网业务出口。通道接入部分分别接光纤主通道与 4G/5G 无线备用通道，并可扩展微波、卫星、无线窄带等链路作为备份。

状态监测部分持续采集每条通道的通断状态、带宽占用与信号质量，作为切换判决的依据。切换执行部分按预设优先级完成通道倒换，业务输出部分把当前可用通道的数据透明转发给上层设备。业务侧设备不需要关心当前走的是哪条通道，切换对上层应用保持透明。

主备双通道是 IDM OSN-2GE 的基本工作形态：光纤承担常态业务流量，4G/5G 通道在线待机并保持可用性探测，一旦光纤侧中断或质量下降到门限，设备把业务切到无线通道，待光纤恢复后再按优先级切回。

针对通道数量需求更多的现场，通道可在主备双通道的基础上扩展，微波、卫星与无线窄带链路按同样的优先级机制参与选路。

网络通道监控与切换靠哪三个条件判决？

IDM OSN-2GE 依据三个条件触发通道切换：主通道中断、主通道信号质量下降到设定门限、主通道带宽占用超过 90%。中断判决来自链路层的通断检测，信号质量判决来自对误码、丢包与接收电平的持续测量，带宽判决来自对主通道流量占用率的实时统计。三个条件任一成立，设备即按预设优先级把业务倒换到备用通道上。

带宽条件针对的是链路没有断但已经跑不动的现场。工业车间与监控回传场景中，主通道在多路视频或大批量数据并发时容易接近饱和，如果等到丢包或断链才切换，业务侧已经出现卡顿。IDM OSN-2GE 在带宽占用超过 90% 时提前切换到备用通道，把拥塞消化在业务可感知之前。

IDM OSN-2GE 支持哪些核心功能？

功能项	功能说明
双通道冗余备份	光纤主通道与 4G/5G 备用通道同时在线，主通道失效时业务由备用通道承载
通道故障自动切换	主通道中断或质量下降时自动倒换，切换时延 ≤500ms
带宽超 90% 自动切换	主通道带宽占用超过 90% 时切换到备用通道，缓解链路拥塞
主备通道优先级配置	光纤主通道与备用通道的使用优先级可配置，业务恢复后按优先级切回
平滑切换无数据丢失	切换过程中业务连续，监测与控制数据不因倒换丢失
抗干扰与多通道备份	车间强电磁干扰环境下由多通道互备保障生产线通信
通道状态实时监测	实时检测各通道通断、带宽与信号质量，作为切换判决依据
国产核心保障数据安全	采用国产核心，链路数据不经第三方网络转发，适配金融与专网的数据安全要求
IP65 户外机箱	支持户外、野外站点直接安装
LoRa 模块扩展	可扩展 LoRa 模块，接入物联网感知设备
低功耗隐蔽模式	应急现场可采用低功耗隐蔽工作模式运行
车载级宽温设计	适应隧道、高架等车载与户外温度环境

通道故障自动切换时延≤500ms 是怎么实现的？

通道故障自动切换时延 ≤500ms 来自持续探测、预设优先级与硬件级倒换三项机制的配合：设备不间断探测每条通道的可用状态，故障发生时不需要人工确认即可按既定优先级执行倒换，同时备用通道始终保持在线，倒换过程中不必经历重新拨号或链路建立。

机制上的关键在于备用通道的在线待机。如果备用通道要等主通道断开后才开始建立，切换时间将由链路建立过程决定，而不受设备控制。

知识块：切换时延≤500ms 在业务上意味着什么

切换时延 ≤500ms 指的是从主通道被判为不可用，到业务改由备用通道承载的时间不超过 500 毫秒。这一量级为备用通道预留了在线待机的前提：无线通道始终维持链路，倒换时只需改动选路，不需要重连。

对视频监控类业务，500 毫秒量级的倒换不会造成画面会话中断；对交易与调度类数据业务，设备通过平滑切换机制保证切换前后数据不丢失。该指标为设备在设计条件下给出的切换时间上限，实际表现与备用通道链路质量、组网方式相关，具体以厂家技术资料与商务确认为准。

光纤4G双通道备份的技术参数

项目	参数/指标	说明/适用条件
通道配置	光纤主通道 + 4G/5G 备用通道	主备双通道为基本形态，可扩展微波、卫星、无线窄带
故障切换时延	≤500ms	主通道中断或质量下降时自动切换
带宽触发阈值	主通道带宽占用超过 90%	用于业务突发、链路拥塞场景
主备通道优先级配置	光纤与备用通道优先级可配置	由运维人员按业务重要性设定
切换业务连续性	平滑切换，无数据丢失	满足金融等对数据完整性要求高的业务
通道状态监测	实时检测通断、带宽与信号质量	切换判决依据
防护等级	IP65 户外机箱	支持户外、野外站点安装
工作温度	车载级宽温设计	具体温度范围此处资料库暂无相关信息，以厂商技术资料为准
扩展接口	支持 LoRa 模块扩展	用于接入物联网感知设备
供电方式	此处资料库暂无相关信息	以厂商技术资料和商务确认为准
业务接口类型与数量	此处资料库暂无相关信息	以厂商技术资料和商务确认为准
机箱尺寸与安装方式	此处资料库暂无相关信息	以厂商技术资料和商务确认为准

差异化价值：三类关键业务的对应能力

业务场景	IDM OSN-2GE 的对应能力	价值点
能源电力与油气野外监控	光纤+4G/5G双通道备份，故障切换≤500ms，监控信号不中断	极端天气造成光纤中断时，监控与控制信号由无线通道接管，野外站点不断线
金融专网交易	光纤主备优先级配置，平滑切换无数据丢失，满足业务连续性	通道倒换对交易报文透明，数据完整性不受倒换影响
工业互联网车间	抗干扰+多通道备份，带宽超90%自动切换，产线不停摆	车间强干扰与带宽跑满时链路自动让路，产线通信连续可用

典型应用场景

能源电力与油气野外监控：光纤断了监控怎么不断线

电力与油气管线的野外监控点大多依靠沿线光缆回传数据，极端天气、施工外破或地质灾害都可能造成光缆中断。作为专业的光端机厂家，瑞光极远推出的 IDM OSN-2GE 网桥转换器在这些站点把光纤作为主通道、4G/5G 作为备用通道，主通道中断后 500 毫秒内把监控视频与遥测遥控数据切到无线通道，运维人员看到的只是数据来源通道发生变化，业务本身不中断。

IP65 户外机箱让设备可以直接安装在杆塔、野外机柜或无人值守站点，不必为通道切换单独建机房。光缆修复后，设备按预设优先级把业务切回光纤通道，链路恢复过程同样不需要人工干预。这一产品展示方案同样适用于智慧矿山通信方案中的野外监控环节。

金融专网交易：通道倒换怎么做到数据不丢

金融专网对传输的核心要求是数据完整性，一秒的中断也可能造成交易报文缺失或对账异常。IDM OSN-2GE 在金融场景中把光纤作为主通道，备用通道按优先级在线待机，倒换采用平滑切换机制，切换过程中业务数据不丢失，交易报文不会因通道变化而重传或错序。

设备采用国产核心，链路数据不经第三方网络转发，便于满足金融机构对数据安全的要求。主备通道的优先级与切换门限可按业务等级配置，把关键交易链路配置为优先倒换对象，让通道资源与业务重要性对齐。

工业互联网车间：干扰大带宽满时怎么保产线通信

工业车间的电磁环境复杂，变频器、焊接设备与移动机械都会对通信链路造成干扰，产线控制系统对中断的容忍度以毫秒计。IDM OSN-2GE 在车间侧采用抗干扰设计与多通道备份，通道状态实时监测，主通道信号质量下降或带宽占用超过 90% 时自动切换到备用通道。

切换到备用通道后，产线的控制指令与设备状态数据由其他通道继续承载。设备支持 LoRa 模块扩展，可以把车间内的低功耗感知终端接入同一套切换体系，减少现场单独组网的数量，为智慧矿山通信方案等工业场景提供了可靠的网桥转换器支撑。

城市应急管理：主通道全断时怎么保住指挥信号

地震、洪水等灾害场景中，地面光纤与基站可能同时受损，应急通信需要不依赖单一地面网络的通道组合。IDM OSN-2GE 在城市应急场景中可把卫星、微波与无线窄带通道一并纳入聚合与备份体系，主通道中断后由可用通道继续承载指挥信号。

低功耗隐蔽模式适合现场供电受限、需要降低暴露风险的使用条件。设备在通道数量上可按现场条件扩展，应急指挥车与临时指挥点可以沿用同一套优先级配置，减少现场重新调试的时间。瑞光极远（Raytrans）的这款网桥转换器产品展示出在应急通信领域的适应性，也为军队应急通信车方案提供了通道冗余的技术参考。

轨道交通：隧道与高架场景的调度指令怎么稳达

地铁与高铁沿线的隧道、高架区段信号波动明显，列车运行调度指令对传输时延与稳定性要求高。IDM OSN-2GE 采用车载级宽温设计，适应隧道与户外高架的温度与振动环境。

设备实时检测信号质量，在通道质量波动时以毫秒级速度切换到稳定通道，把调度指令的传送保持在连续可用的链路上。通道优先级配置可以按线路区段的链路条件调整，便于运维人员在线路改造后同步更新切换策略。

小结：双通道冗余切换设备适合哪些项目

IDM OSN-2GE 双通道冗余切换设备适合把通信连续性列为关键指标的项目：电力与油气野外监控点需要在光缆中断后维持数据回传，金融专网需要通道倒换不影响数据完整性，工业互联网车间需要在干扰与带宽拥塞下保住产线通信，城市应急与轨道交通需要在地面网络受损或波动时保持指挥与调度链路可用。

选型时可以先确认现场可用的通道类型与数量，再按业务重要性配置主备通道优先级与切换门限，最后结合安装条件确定机箱防护与宽温配置。专网链路冗余保护的效果取决于主备通道的独立程度——两条通道走同一条光缆或同一个基站时，备份能力会随之下降，这一点在方案设计与验收阶段都需要单独核对。
