IDM OptiMUX汇聚型综合平台

IDM OptiMUX Platform汇聚型综合平台（简称OMP，即16槽插盘式融合平台）是北京瑞光极远数码科技有限公司研制的新一代光电一体化传输设备，把高速光纤传输、PBX语音交换、PCM接入与视音频指挥调度四类技术融合在同一台机箱内，用于电力、能源、轨道交通与军队政府应急等专网的业务接入、传输与调度。作为专业的指挥调度系统厂家，该平台在融合通信指挥调度系统领域具备显著优势，可满足政府专网光纤通信方案与军队应急通信车方案的多样化需求。设备机箱采用（6+1）U插盘式设计，提供16个槽位，各功能盘按站点业务量选配，支持PDH、综合业务接入设备、光纤复用设备、PCM设备等多种业务盘的灵活配置，为产品展示与融合调度提供一体化承载平台。

核心参数速览：（6+1）U插盘式设计 · 16个槽位 · 2016×2016交叉 · 40km无中继 · 100Base-T网管 · 2路告警输出

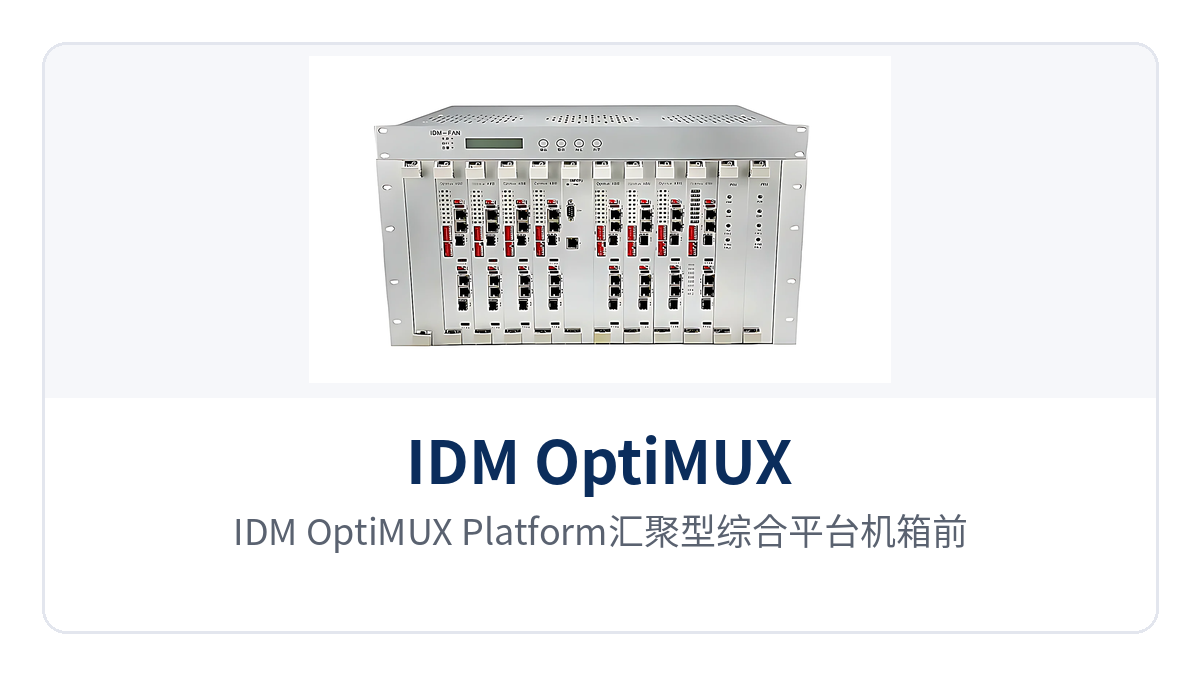

图1：IDM OptiMUX Platform汇聚型综合平台机箱前面板与16个插盘槽位特写

什么是16槽插盘式融合平台

16槽插盘式融合平台是一台把传输、交换、接入与调度装进同一个（6+1）U机箱的综合业务接入设备，机箱为插盘式结构、提供16个槽位，功能盘按业务需要混插。作为融合通信指挥调度系统的核心硬件，该平台在单一机箱内实现多业务承载。

设备内部融合高速光纤传输、PBX语音交换、PCM接入与视音频指挥调度技术，电话、数据、以太网与视频业务在同一台机器上完成接入、复用与融合调度。其中光纤复用设备能力与PCM设备接入能力均可通过插盘方式灵活配置，满足不同站点的产品展示需求。

与一台设备只承担一类业务的堆叠方式相比，站点只需一台机箱即可承载多类业务，机房空间、配套电源与维护接口随之减少；业务增长时在线补充插盘即可扩展，不必更换整机。这一特性使该平台在指挥调度系统厂家的方案选型中具备明显的集成优势。

单机集成了哪些传输交换与接入能力

IDM OptiMUX Platform的能力围绕传输、交换、接入与调度四条线索展开，业务接入方式与功能盘配置都可以按项目调整。下列功能项汇总了机房侧与站端侧的主要能力，也是融合通信指挥调度系统在硬件层面的产品展示。

功能项	功能说明
16槽插盘式机箱	（6+1）U机箱提供16个槽位，功能盘按站点业务量混插，业务增长时在线补充插盘
高速光纤传输	提供高速光纤传输通道，标准机型无中继传输距离为40公里，超出距离可定制
PBX语音交换	机箱内完成电话语音的程控交换，插入信令网关盘后支持No.1、No.7、PRI、V5.2等信令与SIP软交换信令
PCM业务接入	可插入PCM业务接入盘，20多种PCM插卡可插装在PCM用户盘上，提供语音与数据类业务
视音频指挥调度	可插入视音频可视化指挥调度盘，基于E1或IP传输通道提供图像调度通信
2016×2016 VC-12级无阻塞交叉	TDM接口业务之间以VC-12级无阻塞交叉，支持单向、双向和广播业务
TM/ADM/MADM灵活配置	同一设备可配置成TM、ADM或MADM，按专网拓扑选择工作方式
多拓扑组网	支持点对点、链路、环网、星型、树型、环切环、环相交等网络
网管与告警	提供F（100Base-T）网管接口与SNMP协议，通过Netguard管理系统实现配置、告警、性能、维护、安全等功能，并提供2路设备告警输出接口
散热与在线升级	自然散热与风扇强制散热并存，智能温控风扇带风扇状态检测，设备软件支持在线升级

16槽插盘式融合平台的技术参数

下表汇总IDM OptiMUX Platform的关键性能与接口项，参数取自产品公开技术资料，供选型与方案设计参考；供电方式、整机功耗与环境指标此处资料库暂无相关信息，建议结合项目条件向指挥调度系统厂家确认。

项目	参数/指标	说明/适用条件
机箱结构	（6+1）U、插盘式设计，16个槽位	功能盘按站点业务量选配，可在线扩展
无阻塞交叉	2016×2016 VC-12级	TDM接口业务间，支持单向、双向和广播业务
设备配置方式	TM / ADM / MADM	同一设备可配置，对应终端复用、分插复用与多分插复用场景
组网方式	点对点、链路、环网、星型、树型、环切环、环相交	按专网站点分布与光缆走向选择拓扑
无中继传输距离	标准机型40公里	超出部分可定制，实际距离与光纤类型、光模块相关
网管接口	F（100Base-T）	通过Netguard管理系统提供配置、告警、性能、维护、安全等功能，并提供设备网管级联接口
网络管理协议	SNMP	纳入统一网管平台
告警输出	2路设备告警输出接口	接入站端声光告警或上送监控
散热方式	自然散热加风扇强制散热	智能温控风扇、风扇状态检测
软件升级	支持设备软件在线升级	免停机维护
信令支持	No.1、No.7、PRI、V5.2、SIP软交换	插入信令网关盘后支持
PCM插卡	20多种PCM插卡插装在PCM用户盘上	提供语音与数据类业务

2016×2016 VC-12无阻塞交叉解决了什么问题

2016×2016 VC-12无阻塞交叉的工程意义，在于扩容与调整电路时既有业务不受影响。IDM OptiMUX Platform提供TDM接口业务间的2016×2016 VC-12无阻塞交叉，支持单向、双向与广播业务，任意输入时隙可以调配到任意输出时隙，连接之间不互相挤占矩阵资源。这一能力在融合调度场景中尤为关键，指挥调度指令的时隙调配可做到不影响在线业务。

中心站把多个方向的E1业务汇聚进来后，在VC-12时隙级别完成交叉与分配；新增电路或变更业务归属只需修改交叉配置，外部线路与对端设备保持不动，现场工作量随之减少。

广播业务尤其依赖这种能力：一条输入可以同时复制到多个输出方向，指挥指令与广播语音一次下发到全网站点，不必逐站重复配置电路。在军队应急通信车方案中，该特性可确保指挥指令快速下发至各车载站点。

知识块：VC-12是SDH体系中的虚容器级别，一个VC-12对应一路2Mbit/s（E1）的容量，VC-12级交叉即在单路E1的颗粒度上完成时隙调配。

TM ADM MADM三种配置如何适配不同专网拓扑

TM、ADM与MADM三种工作方式是IDM OptiMUX Platform适配不同专网形态的关键。TM即终端复用，用在链路的端站，把多路业务复用到一条光路上；ADM即分插复用，用在链路中间站，本地业务上下的同时其余业务继续向下一站透传；MADM即多分插复用，在多个光方向上同时进行分插与交叉。

站点在专网中的角色发生变化时，同一设备通过配置切换工作方式即可，不必更换设备形态。同一设备可配置为TM/ADM/MADM，让一台机器同时覆盖端站、中间站与枢纽站三种角色，备件与运维口径随之统一。这一灵活性使该平台成为政府专网光纤通信方案与军队应急通信车方案中理想的融合调度节点设备。

环网组网是专网自愈能力的基础。把汇聚型综合平台按环网方式组网后，业务在环上双向传输，单段光路或单个站点故障时业务可沿另一方向绕行；环上站点再配合ADM、MADM配置，既能边透传边上下本地业务，也能在多个方向之间灵活调度。

除环网外，设备还支持点对点、链路、星型、树型、环切环、环相交等组网方式，站点规模与光缆走向变化时可以调整拓扑而不更换机箱。

IDM optiMUX Platform汇聚型主机设备可以与IDM GP5000、IDM GP4000组成星型网络，向用户提供电话、数据、IP、视频业务。中心站用一台汇聚型综合平台承载交换与视音频调度，各远端站经光口接入IDM GP5000、IDM GP4000等接入设备，远端电话、数据、以太网与视频业务沿光纤统一收敛到中心，适合以一个中心站汇聚多个分散站点的专网结构，可有效支撑政府专网光纤通信方案及军队应急通信车方案的组网需求。

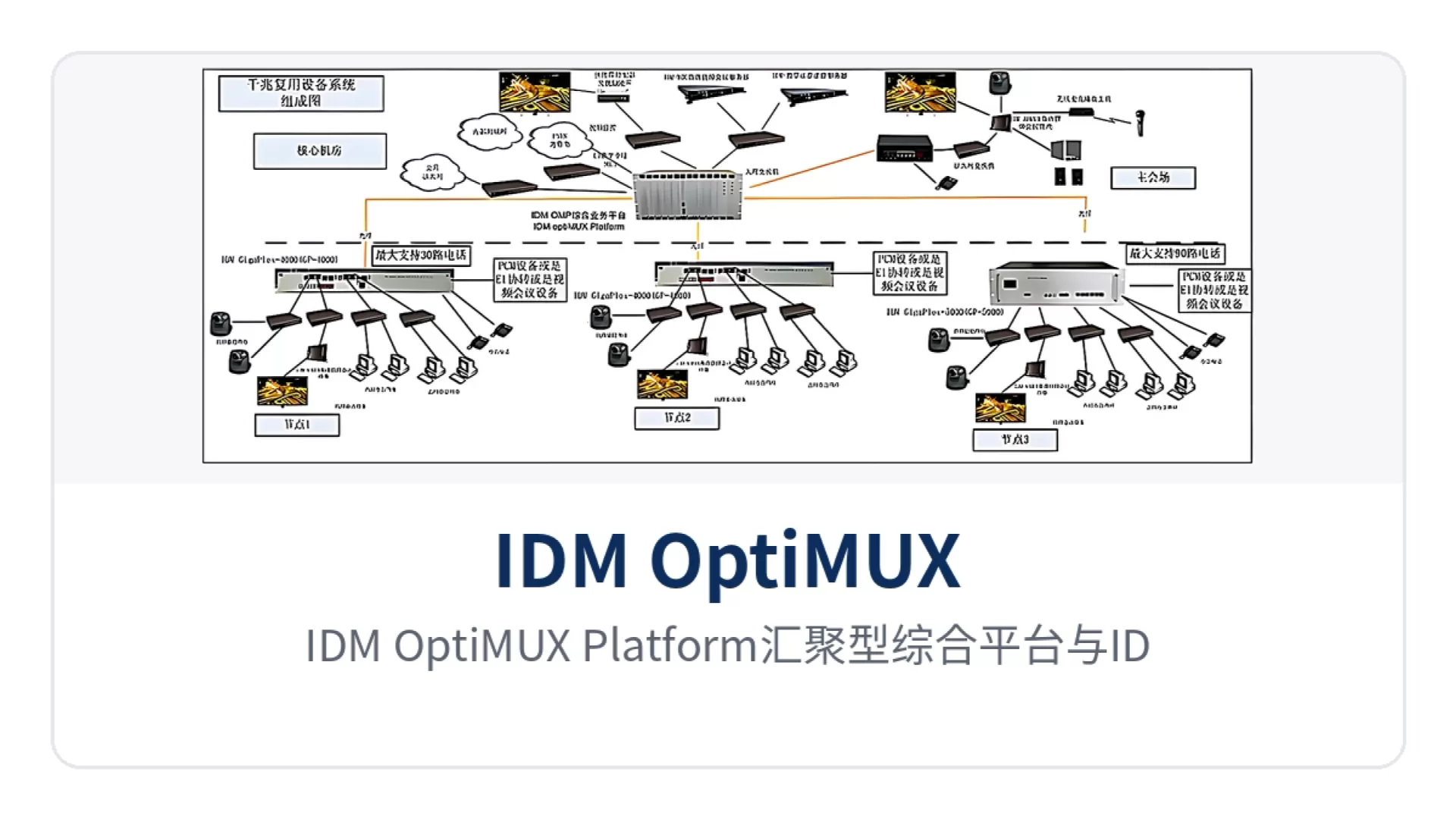

图2：IDM OptiMUX Platform汇聚型综合平台与IDM GP5000、IDM GP4000星型组网拓扑示意

哪些专网场景适合部署16槽插盘式融合平台

16槽插盘式融合平台面向站点分散、业务种类多、传输距离长的专网，典型行业是电力与能源专网、轨道交通通信以及军队与政府应急指挥。业务清单确定后按站点规模配盘，即可用同一型号覆盖整条线路，这一产品展示思路也适用于融合通信指挥调度系统的选型。

电力与能源专网：一台机箱汇聚变电站多类业务

电力与能源专网的变电站、开关站与调度中心之间同时跑调度电话、远动数据与视频监控，业务种类多而站点分散。16槽插盘式融合平台把电话、数据、以太网与视频业务汇聚到同一台机箱，站点不必再为每类业务单独架设一台设备，融合调度能力让指挥调度更高效。

标准机型40公里无中继，长距离输电线路与偏远站点可以少设中继站，备件与运维口径统一。设备支持环网组网，站点按环接法接入后单段光路故障时业务可绕行，调度电话等关键电路不中断。

轨道交通通信：沿线站点按需插盘并组成自愈环网

轨道交通沿线站点间距不等、业务随站点等级变化，通信系统既要传站间联络电话，也要传监控与数据。16槽插盘式融合平台以16个槽位按站点业务量配盘，工作量小的站点少配盘、中心站与换乘站多配盘，同一型号覆盖全线站点。

环网组网下沿线站点首尾相接，任一段光缆中断时业务倒换到另一方向，行车相关通信不受影响；新增站点或调整业务归属只改配置，外部光缆保持不动。

军队与政府应急指挥：语音与图像在同一张网上调度

军队与政府应急指挥要求语音指挥与图像调度在同一张网上完成，现场往往缺少机房条件。16槽插盘式融合平台可插入视音频可视化指挥调度盘，基于E1或IP传输通道提供图像调度通信，指挥中心与现场之间用一条光纤通道同时承载电话与图像，契合军队应急通信车方案对快速部署的要求。

设备支持环相交、环切环等组网方式，多个指挥节点互联时可按现场光缆走向灵活拼接；40公里无中继传输能力让野外站点与指挥所之间不必依赖中继设备，快速部署时现场风险更可控。

差异化价值

差异化能力	对用户的价值
16槽插盘式融合平台	单机集成传输、交换、接入与调度，一个站点一台设备即可承载电话、数据、以太网与视频业务，机房空间与配套电源随之减少
2016×2016 VC-12无阻塞交叉	支持单向、双向与广播业务，中心站同时承载大量业务而不互相挤占矩阵资源
同一设备可配置为TM/ADM/MADM	灵活适配多种专网拓扑，站点角色变化时改配置不改设备，备件与运维口径统一

结语

16槽插盘式融合平台把传输、交换、接入与调度收进一台（6+1）U机箱：16个槽位按需插盘，2016×2016 VC-12无阻塞交叉支持单向、双向与广播业务，同一设备还能配置成TM、ADM或MADM，标准机型40km无中继、超距可定制，并支持环网组网与SNMP网管。部署前建议结合站点业务清单、组网拓扑与光路距离，确认功能盘配置与设备工作方式。
