IDM-30EN综合业务复用设备

30路64K业务VLAN隔离光端机是指把30路64K数据/语音业务与支持VLAN隔离的以太网通道复用进同一根光纤、在远端还原出相应用户接口的光纤复用终端；IDM-30EN综合业务接入设备即属于这一类设备。IDM-30EN综合业务接入设备以光纤作为传输介质，利用标准光纤或E1传输通道（G.703标准），采用PCM30/32制式，把需要传输的电话业务信号与数据信号转换成光信号后经光纤传输到远端，由北京瑞光极远数码科技有限公司研制，适用于电力专网、公安/政务专网、银行/金融专线等站点的多业务接入与回传，是面向专网末端的多业务光端机产品。

专网末端站点通常既要电话、调度数据这类窄带通道，又要一条跑业务系统的以太网通道，还要把站内既有的2M/E1链路接进来。IDM-30EN这款PCM设备把三类需求收进一台19英寸1U设备：单台设备同时提供30路64K业务与2组线速100M以太网接口，4组E1接口支持透传、兼容现网已有的G.703传输通道；光接口速率155Mbps、发光功率-4～-12dBm，接收灵敏度优于-34dBm、接收动态范围34dBm，长距离弱光链路也能保持业务连续。作为电话光端机与光纤复用设备的融合形态，它可承担政府专网光纤通信方案中的综合业务接入设备角色，也便于光端机厂家瑞光极远在PDH产品展示中呈现完整的PDH光端机与多业务光端机能力。

核心参数速览：30路64K业务 · 4组E1透传 · 2组100M以太 · VLAN隔离 · 光口155Mbps/1310nm · PCM30/32制式

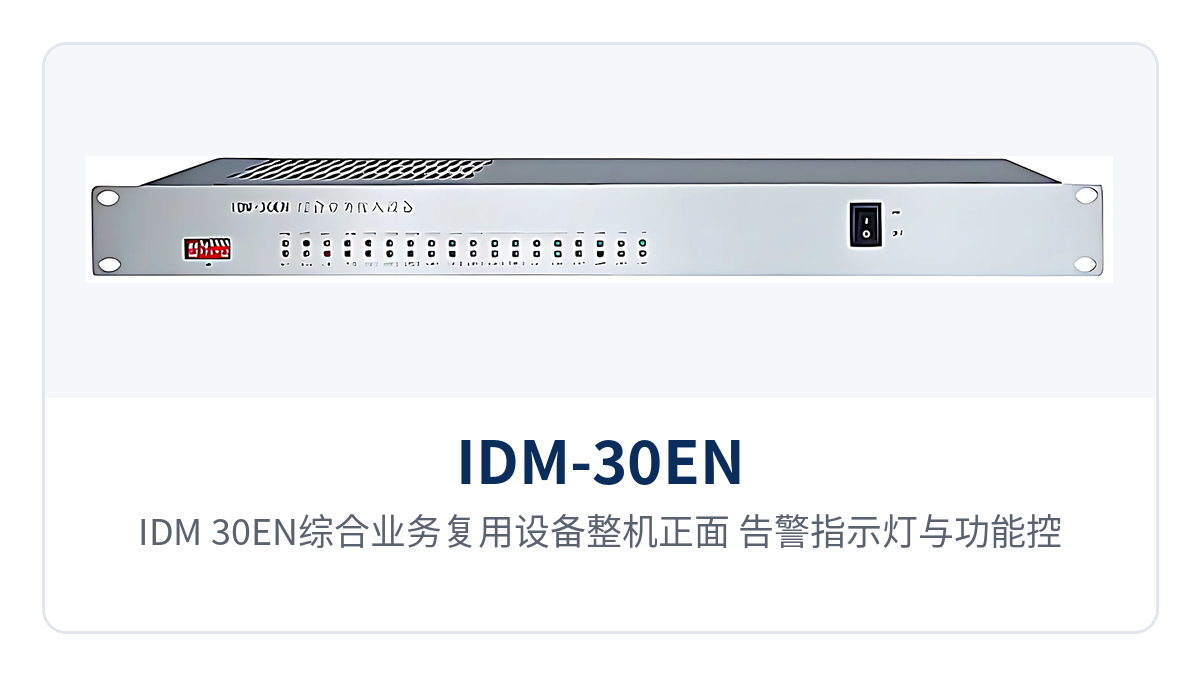

图1：IDM-30EN综合业务复用设备整机正面、告警指示灯与功能控制开关布局

30路64K业务VLAN隔离光端机是什么设备

30路64K业务VLAN隔离光端机是一台把窄带业务、E1与以太网三类业务复用进同一根光纤的综合业务复用设备，也是瑞光极远面向专网场景推出的一款多业务光端机。IDM-30EN的核心能力是把标准的30路用户接口、4组透传E1接口与2组线速100M以太网接口收进一个19英寸1U标准机箱，对端设备收到光信号后还原出对应的FXO/FXS电话口与RJ-45以太网口。作为一台典型的PDH光端机与光纤复用设备，它在产品展示中常被归入电话光端机与综合业务接入设备的类别。

IDM-30EN采用PCM30/32制式，把30路64K话路按时隙组织进155M光通道；E1接口码速率2048kbit/s±50ppm、码型HDB3、帧结构PCM30/32，均按ITU-T G.703建议设计，可以与现场既有的PCM设备基群链路或SDH/PDH链路空余的E1通道直接对接。时钟模式可设置主时钟、用户时钟，点对点、链网等不同组网形态都能适配。对于需要政府专网光纤通信方案的用户而言，这类PDH传输体制的设备可与既有PDH光端机、多业务光端机混合组网。

IDM-30EN采用19英寸1U标准机箱，便于在专网机房机柜内上架安装；面板提供完善的功能控制开关和告警指示功能，本地光路中断、E1失步等异常都有指示可查，便于开通与日常维护。瑞光极远作为光端机厂家，在该系列产品上延续了PCM设备与光纤复用设备的一体化设计思路。

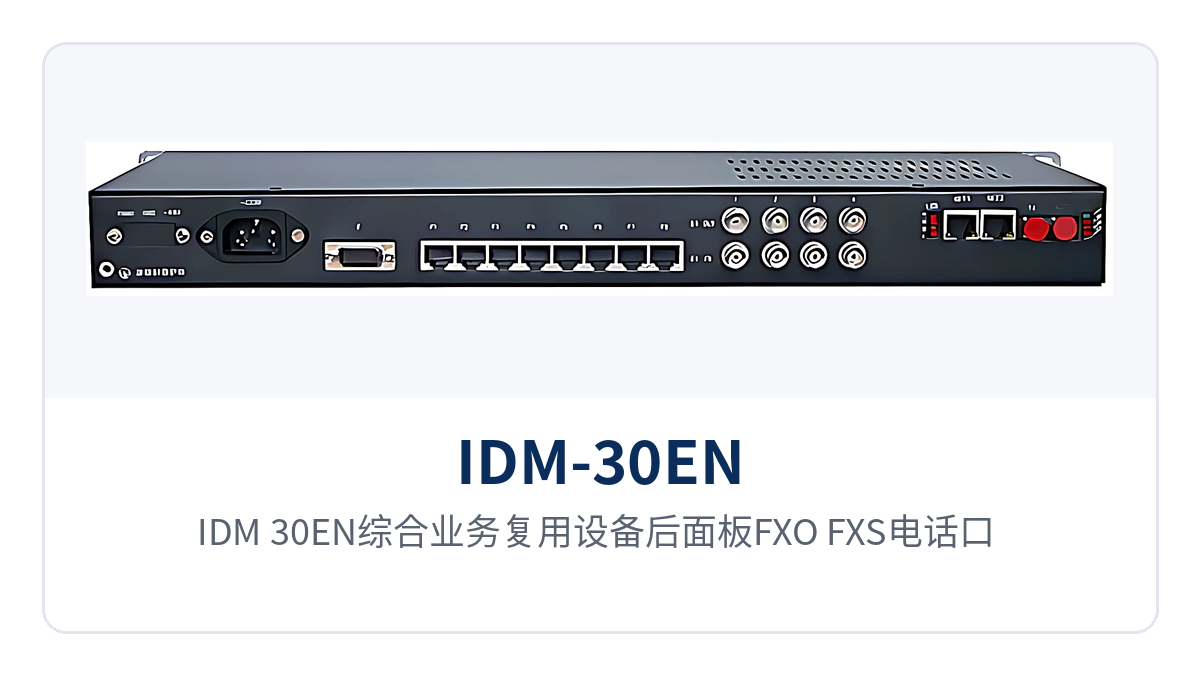

图2：IDM-30EN综合业务复用设备后面板FXO/FXS电话口、E1接口、RJ-45以太网口与FC光口布局

IDM-30EN提供哪些业务接口

功能项	功能说明
30路64K用户接口	提供标准的30路业务，采用PCM30/32制式，以64K时隙承载电话与数据业务
4组E1接口透传	4组E1接口支持透传模式，符合ITU-T G.703，可复用现网PCM、SDH/PDH的E1通道
2组线速100M以太网	提供2组线速100M以太网接口，支持VLAN划分，以太网按现场需要可做成4组
64K用户接口能力	提供带来电显示功能的普通电话卡（FXO、FXS），把64K时隙落地为实际话路
时钟模式设置	可设置主时钟、用户时钟，满足点对点、链网等不同应用环境的同步需求
功能控制与告警	面板提供完善的功能控制开关和告警指示功能，便于开通调试与日常维护
19英寸1U标准机箱	采用19英寸1U标准机箱，便于在专网通信机房机柜内上架安装

IDM-30EN的业务落地靠64K时隙：FXO接口侧接交换机、FXS接口侧接话机，把30个64K时隙还原为实际话路；4组E1接口用于与现网PCM、SDH/PDH设备的2M通道对接；2组线速100M以太网接口直接把IP业务接入台站数据网。三类业务在同一台设备内完成复用，站点侧只需一次布放光纤即可同时开通。这种把电话光端机能力与多业务光端机能力集于一身的做法，正是瑞光极远综合业务接入设备产品线的典型特征。

IDM-30EN的技术参数有哪些

项目	参数/指标	说明/适用条件
光接口类型	FC	按现场纤芯与工程习惯选型
光纤速率	155Mbps±50ppm	对应155M光传输平台，30路业务与以太网共享
波长	1310nm	单模典型工作波长
发光功率	-4～-12dBm	单模典型值，以光功率计实测为准
接收灵敏度	优于-34dBm	可据此核算链路损耗预算与传输距离
接收动态范围	34dBm	与接收灵敏度配套的光路预算口径
E1标准协议	支持ITU-T G.703	全面符合G.703建议标准
E1码速率	2048kbit/s±50ppm	一次群基群速率
E1码型	HDB3	与对端设备码型配置保持一致
E1阻抗	75Ω（非平衡）/120Ω（平衡）	使用120Ω平衡接口时需外配阻抗转换器
E1帧结构/信令	PCM30/32；随路信令	业务原样传输，不改变时隙内容
以太网接口	RJ-45，10/100M半、全双工	端口模式10/100Mbps自适应
以太网标准协议	符合IEEE-802.3u	与交换机、路由器对接时按端口能力协商
FXO/FXS音频范围	300Hz～3400Hz	电话话路带宽
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS压缩率	ITU G.711中A律	话音按A律64K编码
FXO/FXS环路电流	25mA/路	每路话机的馈电环路电流
供电方式	此处资料库暂无相关信息	以随机产品资料与商务确认为准
整机功耗	此处资料库暂无相关信息	以随机产品资料与商务确认为准
工作温度/湿度	此处资料库暂无相关信息	以随机产品资料与商务确认为准

30路数据业务和以太网怎么共用一根光纤

30路数据业务和以太网共用一根光纤，靠的是时分复用把不同业务装进同一条155M光通道。IDM-30EN采用PCM30/32制式，把30路64K话路按固定时隙排列成基群帧，E1接口以透传模式承载2048kbit/s整条基群，以太网业务则占用光通道内划出的独立带宽；三类业务在发送侧按帧与通道组织后合并成一路155Mbps光信号，接收侧再逐层解复用，落到各自的FXO/FXS、E1与RJ-45接口上。这正是PDH光端机在政府专网光纤通信方案中常见的承载方式。

这种复用方式的直接好处是业务互不挤占：语音走固定时隙，时延与抖动可控；E1透传不改变原有帧结构，对端交换机与PCM设备无需重配时隙；以太网通道支持VLAN划分，可与电话通道在同一根纤芯上并行传输。光接口单模1310nm、发光功率-4～-12dBm、接收灵敏度优于-34dBm、接收动态范围34dBm，可用于核算链路损耗预算与可传输距离。作为光纤复用设备，它让PDH传输与PCM设备通道在同一平台上协同工作。

4组E1透传怎么对接现网PCM和SDH

4组E1透传怎么对接现网PCM和SDH，按接口阻抗、码型与帧结构逐项对齐即可。IDM-30EN的E1接口全面符合ITU-T G.703建议：码速率2048kbit/s±50ppm、码型HDB3、帧结构PCM30/32、信令为随路信令，采用透传模式，接入SDH/PDH的2M支路或PCM基群通道时业务原样通过，对端设备通常无需调整时隙配置。这也是光端机厂家在政府专网光纤通信方案中推荐E1透传对接的原因之一。

• 阻抗选择：按对端接口选75Ω非平衡（同轴）或120Ω平衡接线，使用120Ω平衡接口时需外配阻抗转换器；
• 码型与帧结构：码型保持HDB3、帧结构保持PCM30/32，与对端设备保持一致；
• 时钟：E1链路按组网形态设置主时钟或用户时钟，点对点链路一端设主时钟、另一端跟随；
• 开通核对：接入后先看面板告警指示，确认E1支路无异常告警，再逐条开通业务。

VLAN隔离以太网怎么配置

VLAN隔离以太网怎么配置，先把业务按安全等级分组，再在2组线速100M以太网口上按组划分VLAN。IDM-30EN提供2组线速100M以太网接口，接口类型RJ-45、端口模式10/100Mbps自适应、接口规程符合IEEE-802.3u标准，支持VLAN划分，以太网还可按现场需要做成4组；把调度、办公、监控等不同性质的网络分到不同VLAN，即可在同一条物理链路上并行传输而互不混杂。对于多业务光端机与综合业务接入设备而言，VLAN隔离是保障业务安全的关键配置项。

对专网用户而言，VLAN划分带来的直接价值是业务隔离：一组以太网承载生产数据、一组承载办公或视频业务，即使共用同一根纤芯与同一个100M通道，也能在逻辑上保持彼此独立。配合4组E1接口的透传能力与30路64K业务通道，一台1U设备即可把窄带、E1与以太网三类业务分类承载。瑞光极远提供的这类PDH光端机与电话光端机组合方案，已在多个政府专网光纤通信方案中作为接入层设备使用。

IDM-30EN在专网中的典型应用

电力专网：变电站到调度中心的多业务一纤回传

电力变电站与调度中心之间既要传送调度电话、远动数据这类窄带业务，又要传送站内办公与监测的以太网数据。IDM-30EN作为一款多业务光端机，在每座站点放置一台，用1路光纤把30路64K业务与2路百兆以太网一起送回调度机房：FXO/FXS接口按ITU G.711中A律编码、环路电流25mA/路，可直接对接调度与行政话路；4组E1接口按ITU-T G.703透传，对接既有PCM设备、SDH/PDH设备通常无需调整时隙配置。19英寸1U机箱适合电力机房标准机柜上架，站间只占用一对纤芯。

公安与政务专网：派出所到指挥中心的语音与网络一次接入

派出所、执勤点与指挥中心之间既要公务电话，又要办公网络与视频回传通道。IDM-30EN这款电话光端机把30路64K业务与2组线速100M以太网复用进一根光纤：电话接口把30路话路一次带回指挥中心，以太网接口按VLAN划分把办公网与视频监控网隔离承载，避免相互影响；4组E1透传接口可接入已有PCM设备、SDH传输网的2M通道，在既有专网基础上扩容时不必改动主干配置。

银行与金融专线：营业网点语音与业务数据共纤传输

银行营业网点与分行机房之间通常需要柜台电话与业务数据同时回传。IDM-30EN用一台19英寸1U设备把30路64K业务与2组线速100M以太网合并到同一根光纤，柜台话路按ITU G.711中A律编码、环路电流25mA/路，业务数据经RJ-45以太网口承载并可按VLAN划分与语音通道隔离；4组E1接口透传兼容网点既有的PCM设备、SDH通道，减少机房设备堆叠与光缆占用。

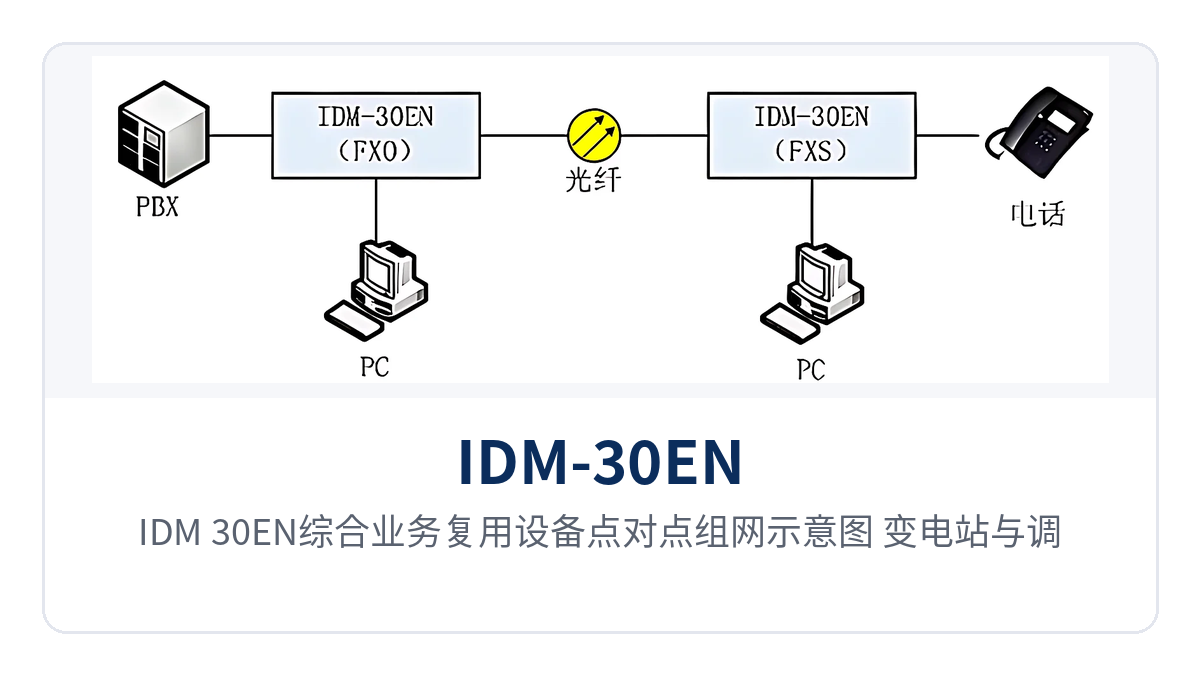

图3：IDM-30EN综合业务复用设备点对点组网示意图、变电站与调度机房电话及百兆以太网共纤回传

差异化能力与专网价值对应

差异化卖点	具体能力	对专网客户的价值
155M光口配合-34dBm接收灵敏度，链路预算充足，适合长距专网传输	光接口速率155Mbps±50ppm、波长1310nm、发光功率-4～-12dBm、接收灵敏度优于-34dBm、接收动态范围34dBm	发光功率下限与接收灵敏度之间留有充足光路余量，长距离或弱光链路仍能保持业务连续
30路64K业务+4组E1透传，一套1U设备承载多业务，节省机架空间	单台设备提供30路64K用户接口与4组透传E1接口，采用19英寸1U标准机箱	电话与E1业务一次接入，替代多台单一功能设备，节省机柜空间与光缆占用
2组线速100M以太网支持VLAN划分，业务隔离满足专网安全组网	2组线速100M以太网接口符合IEEE-802.3u标准，支持VLAN划分，可做成4组	办公、监控、生产数据在同一物理链路上按VLAN隔离，业务互不混杂、安全性更可控

结语

30路64K业务VLAN隔离光端机（IDM-30EN综合业务复用设备）用一台19英寸1U标准机箱，通过1路光纤通道同时承载30路64K业务、4组E1透传接口与2组线速100M以太网接口，以太网支持VLAN划分实现业务隔离，E1接口按ITU-T G.703透传兼容PCM设备、SDH/PDH现网。现场只需一根光纤即可把远端30路业务与2路百兆网络一次带回中心机房，适合电力专网、公安/政务专网、银行/金融专线等站点的多业务接入。选型与配置请与瑞光极远厂家商务确认。
