IDM OMP3500综合业务接入平台

IDM OMP3500 4路2.5G光口综合业务接入设备是北京瑞光极远数码科技有限公司研制的PDH综合复用设备，用于政府专网光纤通信方案、军队应急通信车方案等专网接入点，用一对2.5G光纤同时承载最多16组透传E1、30路窄带PCM电话与6组物理隔离以太网，并把光纤与E1做业务互备份。作为一款面向多业务场景的光传输设备，该4路2.5G光口综合业务接入平台提供4路SFP 2.5G光传输接口，可组建点对点、链网、环网或1+1保护网络，传输距离支持20KM、40KM、80KM，充分满足光纤复用设备在长距离、多节点组网中的产品展示需求。

IDM OMP3500把电话、专线数据与以太网接入整合进同一台19英寸标准设备，替代多台单业务设备叠加，减少机房空间占用与设备间连线，支持带电热插拔。作为瑞光极远旗下的核心PCM设备与时隙交叉设备，该平台是电力能源、轨道交通、高速公路机电、军队与政府公安专网接入点一纤多业务的可靠选择，也是光端机厂家在综合接入领域的典型产品展示。

核心参数速览：4路2.5G光口 · 环网1+1保护 · 16路E1透传 · 30路窄带PCM · 2路千兆+4路百兆物理隔离以太网 · 80KM传输 · 双电源-48V

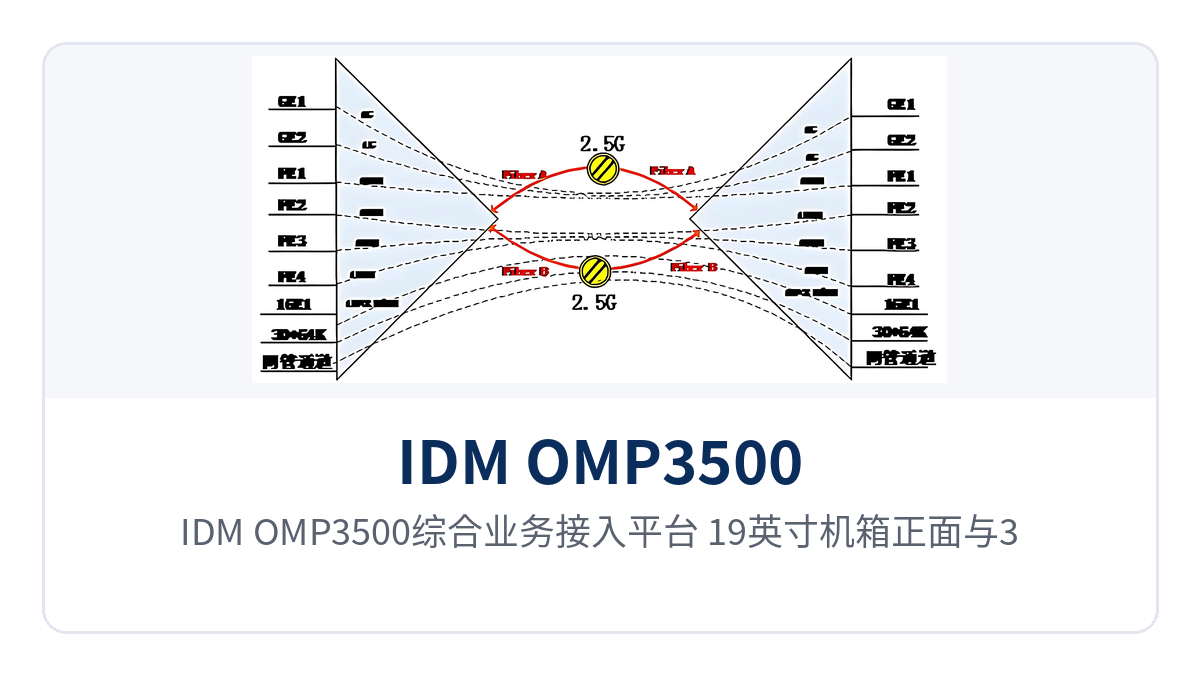

图1：IDM OMP3500综合业务接入平台 19英寸机箱正面与3个业务槽位

4路2.5G光口综合接入平台是什么设备？

4路2.5G光口综合接入平台是把E1、以太网与窄带PCM三类业务复用到一对2.5G光纤上传输的设备，型号IDM OMP3500以PDH、以太网与PCM技术为核心，技术参数符合ITU-T G.703、IEEE 802.3等国际标准建议。2.5G光带宽同时承载2组千兆以太网、4组百兆以太网、16组透传E1与30路窄带PCM业务；16组E1以透传方式原样传输，窄带PCM业务经E1与全部用户接口做时隙无阻塞交叉后接入。一台设备同时提供语音、专线数据与以太网接口，接入点无需按业务类型分别配置多台单业务设备，有效简化部署结构。作为一款面向多业务场景的综合业务接入设备，该平台在政府专网光纤通信方案与军队应急通信车方案中均有成熟应用。

IDM OMP3500采用19英寸标准机箱、模块化设计、3个业务槽位，板卡支持带电热插拔，采用大规模ASIC芯片设计、集成度高，站点业务类型变化时通过更换板卡即可调整；支持多种时钟模式，可适配不同应用环境的时钟需求。供电可同时提供DC-48V直流与AC220V交流双电源，接入机房或无人值守站点既有的供电系统即可运行。

知识块：一纤多业务如何在一对2.5G光纤上实现

一纤多业务指2.5G光带宽被划分为承载不同业务的多个通道，通道之间互不干扰地独立传输。IDM OMP3500在2.5Gbps光纤上同时承载2组物理隔离的线速千兆以太网、4组物理隔离的线速100M以太网、最多16组透传E1与30路窄带PCM；16组E1以透传方式原样传输，窄带PCM业务经E1与全部用户接口做时隙无阻塞交叉。IDM OMP3500提供4路SFP 2.5G光口，可组建点对点、链网、环网或1+1保护网络，并提供2组2.5G光纤互备份，一根光纤故障时业务切换至另一根光口。

一对2.5G光纤能带多少路业务？核心功能一览

IDM OMP3500的功能按光传输、TDM接入、以太网接入、网管与保护四类划分，逐项说明见下表。IDM OMP3500提供4路SFP 2.5G光口，同时承载各类业务。

功能项	功能说明
2.5G光纤传输	提供4路SFP 2.5G光传输接口，单模（可选多模），传输距离20KM/40KM/80KM可选，可组建点对点、链网、环网或1+1保护网络
E1透传	提供最多16组透传E1，物理接口为CC3-16或CC3-8，符合ITU-T G.703，码型HDB3
物理隔离以太网	2组物理隔离的线速千兆以太网+4组物理隔离的线速100M以太网，各端口组数据面隔离、互不抢占带宽
窄带PCM接入	提供最多30路窄带PCM业务，支持FXS/FXO、磁石、2/4线EM、RS232/RS422/RS485、GSM/CDMA及USER通用接口卡
时隙无阻塞交叉	E1与所有用户接口之间时隙无阻塞交叉连接，支持多种时钟模式
双光纤互备份	提供2组2.5G光纤互备份，可配制成光纤与第1组E1上的PCM业务互备份形成双重保护
SNMP网管	支持SNMP以太网网管，可纳入综合接入设备网管系统统一管理
模块化扩展	19英寸标准机箱、3个业务槽位，板卡支持带电热插拔；支持视频监控、视频会议板卡
双电源供电	支持DC-48V、AC220V双电源供电，整机功耗≤40W

其中，4路2.5G光口中2组互为备份；窄带PCM业务可配置为光纤与第1路E1上的PCM业务互备份，业务可靠性更高。支持双电源-48V供电，供电与业务板卡均可按需维护，减少站点停机时间。

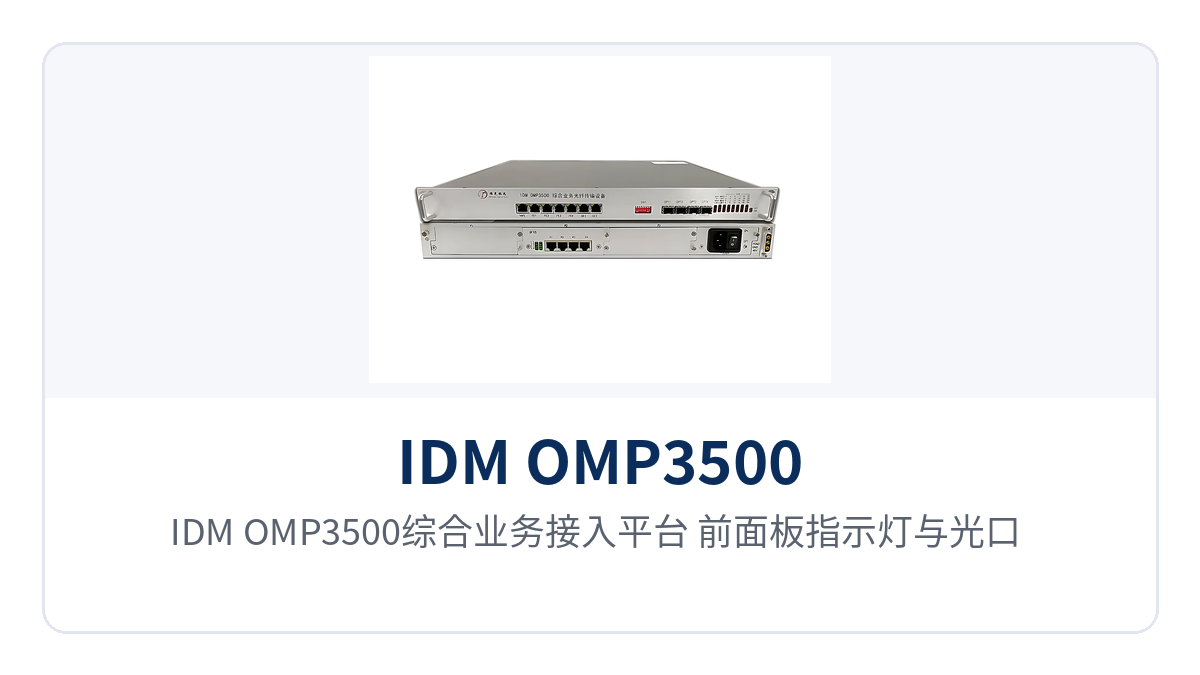

图2：IDM OMP3500综合业务接入平台 前面板指示灯与光口、E1接口面板

30路窄带PCM支持哪些接口卡？

窄带PCM是IDM OMP3500面向电话与低速数据接入的部分，提供语音、数据、图像等多种用户接口，接口卡按每卡容量配置，见下表。

接口卡类型	每卡容量	典型用途
FXS/FXO卡	每卡10路或8路	模拟电话用户线、中继线接入
磁石卡	每卡10路或8路	磁石电话，多用于矿山、野战应急场合
2/4线EM卡	每卡4路	交换机E&M中继
RS232/RS422/RS485卡	每卡8路	串口数据、远动与监控数据
GSM/CDMA卡	每卡2路	无线中继或应急通道
USER通用接口卡	可混装4块PCM业务模块，每模块最多2路	灵活组合多种窄带业务

IDM OMP3500的3个业务槽位可混插上述各类接口卡及视频监控、视频会议板卡；最多30路窄带PCM的容量与接口卡组合方式随站点业务清单确定，具体配置以商务确认结果为准。该PCM设备在电话与低速数据接入方面具备灵活的接口适配能力。

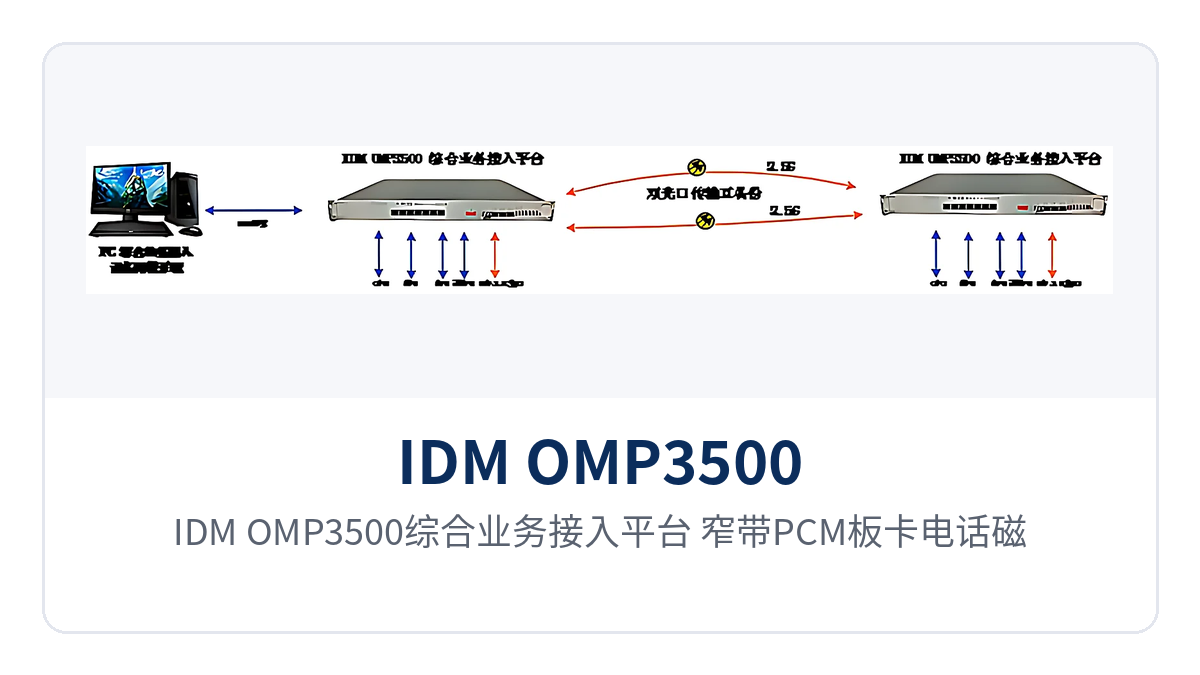

图3：IDM OMP3500综合业务接入平台 窄带PCM板卡电话磁石EM串口

6组物理隔离以太网和16组E1怎么接入同一台设备？

物理隔离的线速以太网指各以太网端口组在数据面完全隔离、互不共享带宽，每个端口组按接口线速独立转发。IDM OMP3500提供2组千兆+4组百兆共6组物理隔离以太网，适合同时承载办公网、视频监控网、生产网等多个相互独立网络的接入点，标准协议支持IEEE 802.3，工作方式支持全/半双工自适应；其中一张网络出现流量突发，不会挤占其他网络的带宽，满足多业务安全隔离的合规要求。

E1侧按原样透传处理。IDM OMP3500的最多16组E1采用透传方式传输，物理接口为CC3-16或CC3-8，码速率2.048Mbps、码型HDB3，符合ITU-T G.703，阻抗75Ω/120Ω可选；E1与所有用户接口之间做时隙无阻塞交叉连接并支持多种时钟模式，便于与既有程控交换、调度总机对接。业务板卡插在3个业务槽位上，支持带电热插拔，扩容或更换业务盘不影响整机其他业务运行。

4路2.5G光口环网保护与80KM传输怎么配置？

传输距离由光模块选型决定。IDM OMP3500支持20KM、40KM、80KM三档单模SFP光模块（可选多模），光速率2.5Gbps、波长1310/1490/1550nm，发光功率-1~-10dB，接收机灵敏度优于-24dBm；40KM及以上应用需结合光功率预算选择SFP模块，并在验收时用光功率计实测校核链路。

保护方式分两层：4路2.5G光口可组建环网1+1保护网络，一根光纤故障时业务自动切换至保护通道，实现80KM传输同时保障线路可用性；在此基础上还可把PCM业务配置为光纤与第1组E1上的PCM业务互备份，形成光路层与业务层的双重保护，适合电力调度数据网等对线路可靠性要求高的专网场景。远端站点的E1业务可汇聚到E1接入盘落地，电话业务汇聚到交换盘，通过数字中继以1号信令、7号信令或PRI与上级程控交换机连接；SNMP以太网网管可把站点设备纳入既有网管系统统一管理。该平台作为光传输设备与光纤复用设备的融合体，可有效支撑政府专网光纤通信方案及军队应急通信车方案的稳定运行。

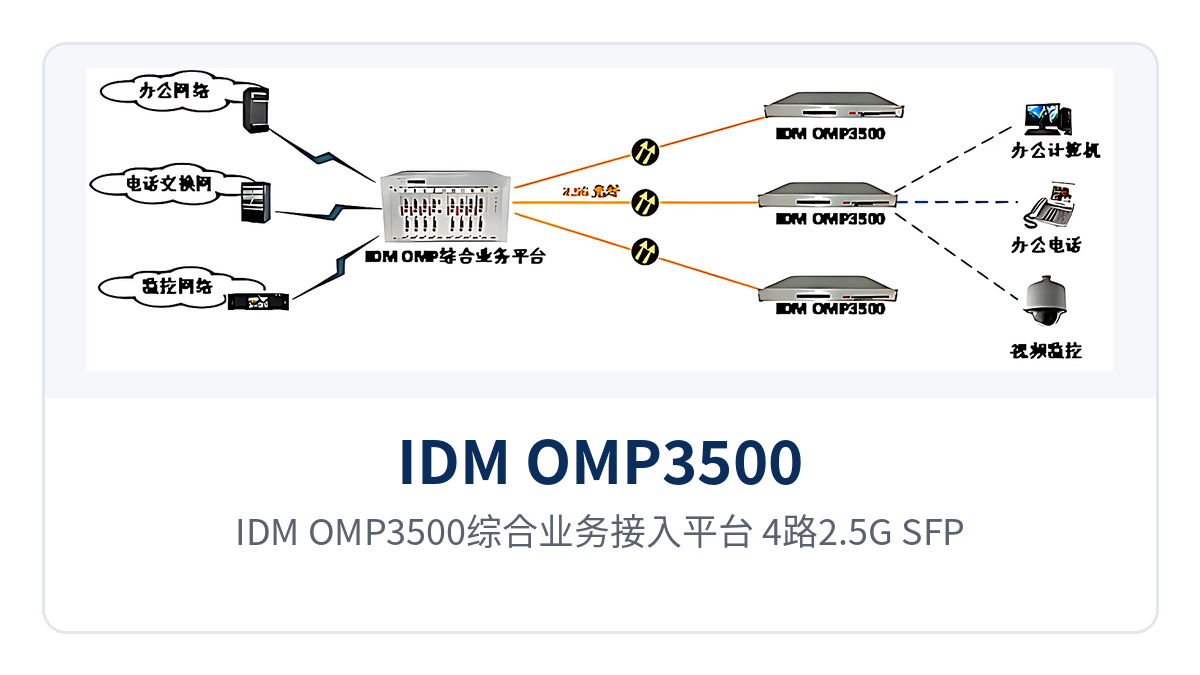

图4：IDM OMP3500综合业务接入平台 4路2.5G SFP光口与电源端子

IDM OMP3500技术参数

作为瑞光极远推出的综合业务接入设备，IDM OMP3500的技术参数涵盖光接口、E1接口、以太网与电源环境等部分，接口电气特性按ITU-T、IEEE等国际标准建议执行，包含如下三张参数表。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可提供4路2.5G光传输接口，支持带电热插拔
光纤模式	单模（可选多模）	按线路距离选型
光速率	2.5Gbps	波长1310/1490/1550nm
发光功率	-1~-10dB	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	长距应用需校核链路预算
传输距离	20KM/40KM/80KM	与所选SFP光模块对应，可组建环网1+1保护
E1码速率	2.048Mbps	码型HDB3，符合ITU-T G.703
E1阻抗	75Ω/120Ω	帧结构PCM30/31，透传模式
E1物理接口	CC3-16/CC3-8	对应16组或8组E1接出

以太网与窄带业务接口参数如下表。

项目	参数/指标	说明/适用条件
以太网速率	10M/100M/1000M	支持IEEE 802.3，全/半双工自适应
以太网组数	2组千兆+4组百兆	组间物理隔离、线速转发
FXO/FXS接口	音频300Hz~3400Hz	ITU G.711 A律压缩，环路电流25mA/路
EM 2/4线接口	音频300Hz~3400Hz	平衡600Ω，回波损耗不低于18dB
RS232/RS422/RS485接口	每卡8路	串口数据、远动与监控数据接入

供电与工作环境参数如下表。

项目	参数/指标	说明/适用条件
供电方式	DC-48V/AC220V	双电源-48V与AC220V，可同时提供两种电源
整机功耗	≤40W	典型值
工作温度	-20℃~+50℃	相对湿度0~95%（无凝结）
机箱结构	19英寸标准机箱	3个业务槽位，模块化设计，板卡支持带电热插拔

差异化价值

IDM OMP3500作为一款面向专网接入的产品展示，其差异化能力结合专网接入点实际需求体现为以下三点，详见下表。

差异化卖点	对用户的价值
4路2.5G光口可组环网或1+1保护，传输距离达80KM	4路SFP 2.5G光口可组建点对点、链网、环网或1+1保护网络，20KM/40KM/80KM单模光模块按站点间距选型，光路故障时业务自动倒换，减少单点中断对沿线业务的影响
2路千兆+4路百兆物理隔离以太网，E1透传最多16组	2路千兆与4路百兆以太网在数据面完全隔离、按接口线速独立转发，办公网、视频监控网与生产网互不抢占带宽；E1透传最多16组，物理接口为CC3-16或CC3-8
光纤与第1路E1上的PCM业务互备份，保障业务不中断	窄带PCM业务可配制成光纤与第1路E1上的PCM业务互备份，光路层与业务层双重保护，线路检修或光缆受损时窄带业务仍可经E1通道传出

典型应用场景

电力与能源专网：变电站、配电所与开闭所接入

变电站、配电所、开闭所与新能源场站升压站同时存在调度电话、远动数据与视频监控三类业务。IDM OMP3500作为综合业务接入设备，用一对2.5G光纤把三类业务一次带出：透传E1承载远动与保护信息通道，RS232/RS422/RS485接口卡接串口远动与监测数据，FXS/FXO卡接调度话机与热线，6组物理隔离以太网分别承载视频监控网、办公网与生产网。

各网之间互不抢占带宽，环网1+1保护配合双2.5G光纤互备份，提升调度数据网线路可靠性；-20℃~+50℃工作温度与双电源-48V供电适合配电房、开闭所等无人值守站点的运行条件。

轨道交通与高速公路机电：车站、收费站与沿线站点

高速公路与轨道交通机电系统的接入点沿线路分布、间距大，收费站、服务区、牵引变电所与车站的业务类型和数量各不相同。IDM OMP3500提供20KM/40KM/80KM三档单模光模块，可按站点间距选型，并支持链网、环网或1+1保护网络组网。

配合4路2.5G光口与光纤、E1互备份，单点中断对沿线业务的影响得到控制；沿线站点的语音调度、监控视频与专线数据在同一台设备内落地，机房空间与设备数量同步压缩。

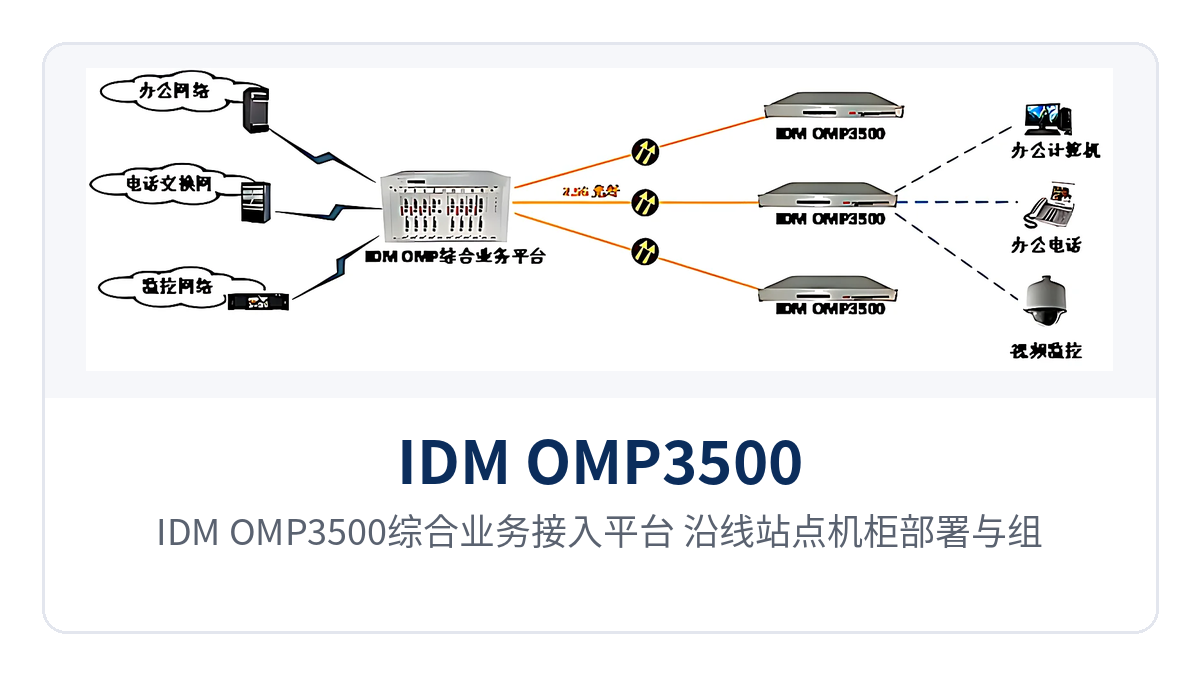

图5：IDM OMP3500综合业务接入平台 沿线站点机柜部署与组网示意

军队、政府与公安专网：野战、执勤与野外站点接入

军队、政府与公安野外专网的现场设备以磁石电话、串口远动、视频监控为主，供电与环境条件相对苛刻。IDM OMP3500用磁石卡、串口卡与隔离以太网完成现场接入，双电源-48V供电与宽温设计适配无空调机房，40KM以上远距离光模块覆盖野外站点间距。

可组建环网或1+1保护网络提升野战与执勤环境的抗毁性；SNMP网管便于操作人员依托现有IP网络远程掌握站点设备状态，减少野外值守与巡检次数。

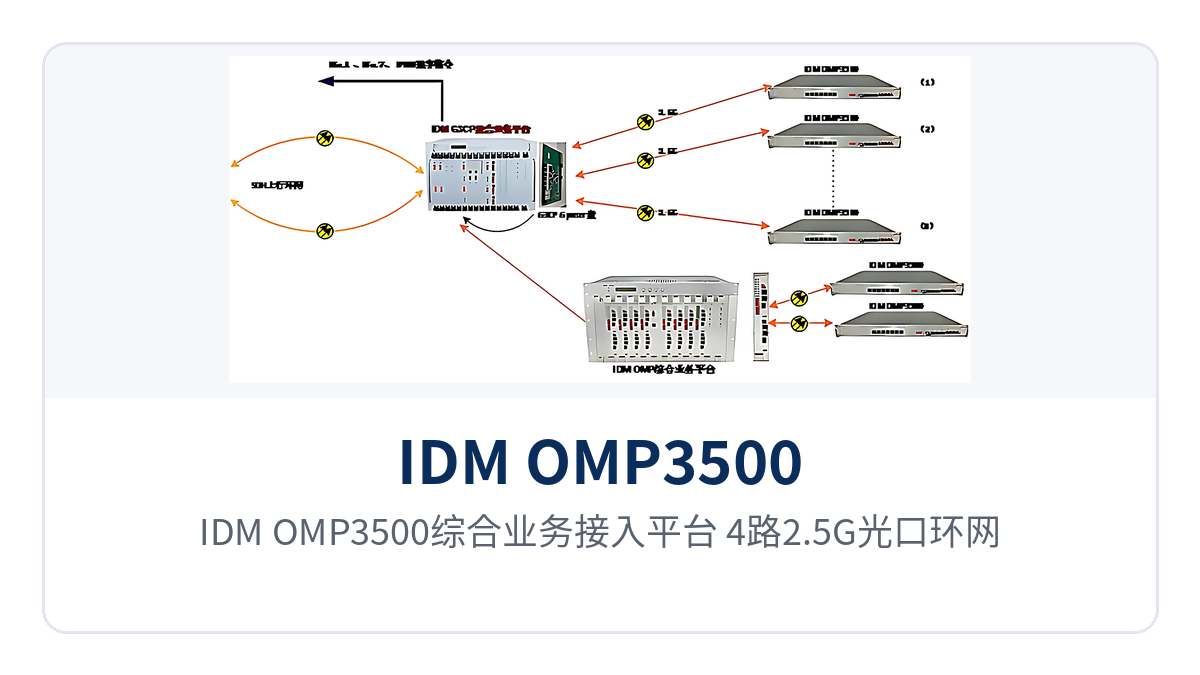

图6：IDM OMP3500综合业务接入平台 4路2.5G光口环网保护组网拓扑

结语

IDM OMP3500 4路2.5G光口综合接入平台把最多16组透传E1、30路窄带PCM与2组千兆+4组百兆物理隔离以太网整合在一对2.5G光纤上，配合环网1+1保护与80KM传输、光纤与E1互备份，是电力能源、轨道交通、高速公路机电、军队与政府公安专网接入点一纤多业务的可靠选择。如需完整的4路2.5G光口综合接入平台组网方案与选型报价，可联系北京瑞光极远数码科技有限公司商务获取。
