IDM-OPT4FE百兆光纤收发器
2电2光口数据语音同纤接入 双光口级联扩容 免改网络规划
IDM-OPT4FE百兆光纤收发器是一种用来将计算机千兆以太网的电信号转换成光信号的光电信号转换器， 它符合IEEE802.3z/AB标准。它的特点是电口信号可以10/100Base-T自适应， 可以是全双工， 也可以是半双工模式。而光口信号只能是100Base-SX/LX全双工模式。它具有良好的稳定性和可靠性。
IDM-OPT4FE 百兆光纤收发器是北京瑞光极远研制的一款2电2光口百兆光纤收发器，用于把计算机等终端的以太网电信号与光纤上的光信号相互转换。作为专业的光纤收发器厂家，瑞光极远（Raytrans）在产品展示中突出该设备的实用设计：设备提供 2 个 RJ45 双绞线接口和 2 个光纤接口，分别用来连接双绞线和光纤，电口 10/100Base-T 自适应，光口为 100Base-SX/LX 全双工模式。
核心参数速览：2电2光口 · 10/100M自适应 · 百兆全双工光口 · VLAN+QoS

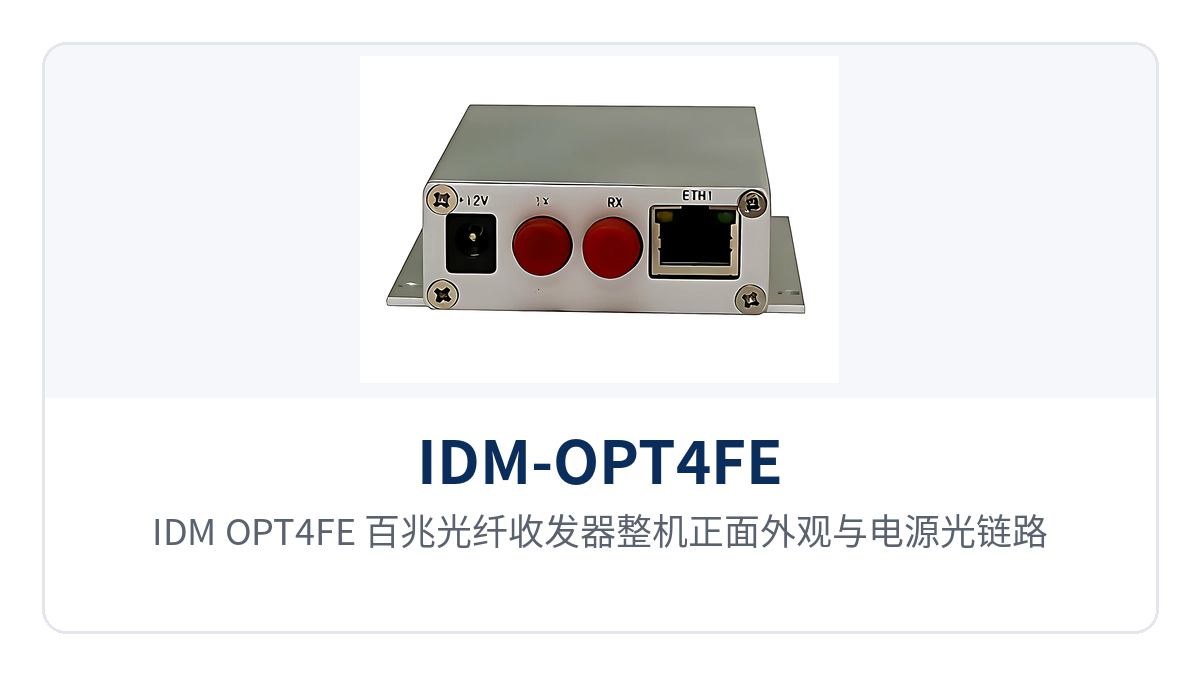

图1：IDM-OPT4FE 百兆光纤收发器整机正面外观与电源光链路指示灯
业务报文进入设备后只做物理介质转换，不改变以太网帧的编码与地址结构，末端摄像机、工控机、IP 话机与语音网关的原有网络规划都不用调整。一台设备同时提供 2 个电口与 2 个光口，数据业务与语音业务可以在同一台收发器上接入，再由光纤送上对端机房或汇聚节点。瑞光极远（Raytrans）的光纤收发器可与光纤交换机、SIP电话机等设备协同组网，广泛适用于政府专网光纤通信方案、军队应急通信车方案及智慧矿山通信方案等场景。
IDM-OPT4FE 2电2光口百兆光纤收发器是什么设备
2电2光口百兆光纤收发器指电口与光口各有两个、速率都在百兆量级的光电转换设备。IDM-OPT4FE 的 2 个 RJ45 电口面向末端终端，2 个光纤接口面向光缆：其中一个光口作上联，另一个光口用于设备级联或第二方向延伸，业务容量扩展时不必更换整机。作为一款典型的产品展示机型，它在光纤收发器品类中兼顾了端口密度与组网灵活性。
电力、轨道与部队专网的末端站点往往同时存在数据与语音两类业务：数据侧是摄像机、采集终端与办公电脑，语音侧是 IP 话机或语音网关。两个电口分别接入这两类业务后，语音以 IP 分组方式在以太网侧承载，与数据共用同一条光纤链路。
图2：IDM-OPT4FE 百兆光纤收发器后面板2个RJ45电口与2个光口布局
核心参数与接口配置
IDM-OPT4FE 的功能围绕 2 个电口与 2 个光口展开，接口速率、双工方式与业务区分能力列于下表。表中未列出的供电、功耗、机箱尺寸与工作温度等条目，资料库暂无相关数据，选型时应向光纤收发器厂家索取技术资料逐项确认。
| 功能项 | 功能说明 |
|---|---|
| 2 电 2 光口接入 | 2 个 RJ45 双绞线接口接末端终端，2 个光纤接口接光缆，一台设备完成两个方向的光电转换 |
| 10/100M自适应 | 电口按对端设备速率在 10M 与 100M 之间自动协商，双工方式可为全双工或半双工 |
| 百兆全双工光口 | 光口工作在 100Base-SX/LX 全双工模式，收发同时进行，不参与速率自协商 |
| VLAN+QoS | 支持 VLAN 划分与优先级队列，按业务类型区分数据流与语音流 |
| 设备级联 | 支持设备级联功能，第二光口可接下一级收发器，业务容量按级联级数扩展 |
| 多厂家互通 | 点对多点组网模式下支持不同厂家的百兆光纤收发器作为连接设备使用 |
| 与光交换机配合 | 可与百兆光纤交换机配合使用，上联侧接入中心机房的光口 |
| IP 语音承载 | 支持 MGCP/SIP/H.323 语音协议与 G.711、G.723.1、G.729 语音编码，语音经电口以 IP 分组方式接入 |
| 地址配置 | 支持静态地址与 DHCP，可由 DHCP 服务器自动分配地址等参数 |
| 状态指示 | 面板设电源、光口链路与电口速率指示，现场可据指示灯初判链路状态 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 产品型号 | IDM-OPT4FE | 百兆光纤收发器 |
| 设备类型 | 光电信号转换设备 | 完成双绞线电信号与光纤光信号的互换，不改变以太网帧编码 |
| 电口 | 2 个 RJ45 双绞线接口 | 连接双绞线，可接数据终端、IP 话机或语音网关 |
| 光口 | 2 个光纤接口 | 连接光纤，一路可作上联，一路可作级联或第二方向 |
| 电口速率与双工 | 10/100M自适应，全双工或半双工 | 速率与双工方式按对端设备自动协商 |
| 光口速率与双工 | 百兆全双工光口，100Base-SX/LX | 光口只工作在全双工模式，不参与自协商 |
| 以太网标准 | IEEE 802.3、IEEE 802.3u | 对应 10BASE-T、100BASE-TX 与 100BASE-FX；随机资料标注的标准号与端口实际速率不一致时，以端口速率为准 |
| 业务区分 | VLAN+QoS | 按 VLAN 与优先级队列区分数据业务与语音业务 |
| 语音承载 | MGCP/SIP/H.323，G.711、G.723.1、G.729 | 语音以 IP 分组方式经电口接入，模拟话机需经语音网关或 IAD 转换 |
| 地址配置 | 静态地址、DHCP | 支持 DHCP 自动分配地址等参数 |
| 组网形态 | 点对点、点对多点、级联 | 可与百兆光交换机及不同厂家的百兆收发器配合 |
| 供电与功耗 | 此处资料库暂无相关信息 | 供电制式与整机功耗以厂家技术资料为准 |
| 机箱尺寸与工作环境 | 此处资料库暂无相关信息 | 安装方式、工作温度与湿度以厂家技术资料为准 |
10/100M自适应光纤收发器怎样与百兆全双工光口配合组网
IDM-OPT4FE 是一款10/100M自适应光纤收发器，电口与对端设备通过自协商确定速率与双工方式：对端是十兆终端就工作在 10M，对端是一百兆终端就工作在 100M，现场不必手工改配置。这也是既有百兆专网终端可以直接接入、不必随收发器更换的原因。
光口的协商方式与电口不同。100Base-SX/LX 光口固定工作在百兆全双工模式，收发各占一个方向、可以同时发送与接收，两端光口必须同为百兆全双工才能建链；上联侧的对端设备、光模块类型与波长需要先行核对，光口不会向下兼容十兆链路。
点对多点组网时，中心节点的百兆光交换机或汇聚型设备可下挂多台 IDM-OPT4FE，各站点经各自光口接入并回传业务。点对多点模式下设备支持不同厂家的百兆光纤收发器作为连接设备使用，既有站点已装的其他品牌收发器不必一并更换。瑞光极远（Raytrans）提供的该型号可适配政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案中的末端接入环节，与SIP电话机等语音终端配合完成数据与语音同纤回传。
图3：IDM-OPT4FE 百兆光纤收发器点对多点组网示意
VLAN与QoS怎样在一台收发器上区分数据与语音
VLAN 解决业务归属，QoS 解决拥塞时的先后顺序。IDM-OPT4FE 同时支持 VLAN 和 QoS：给数据与语音打上不同的 VLAN 标签，两类业务在同一条光纤链路上互不串扰；语音流进入高优先级队列，链路拥塞时优先转发，可减少语音断续与丢包对通话的影响。
数据与语音同纤传输时，还需要地址侧配合。设备支持静态地址与 DHCP，可由 DHCP 服务器统一分配地址参数，语音网关或 IP 话机上线后自动获取配置，不必逐台手工设置；现场若由软交换平台统一放号，语音协议按 MGCP、SIP 或 H.323 对接，语音编码在 G.711、G.723.1、G.729 之间选择。
需要说明边界：IDM-OPT4FE 是二层光电转换设备，语音侧只做以太网承载，不提供 FXS 模拟电话口。现场若沿用传统模拟话机，需要先经语音网关或 IAD 转成 IP 语音流，再由电口上传光路，话机本身不必更换。
典型应用场景
电力专网光纤接入：变电站与配电房的数据语音同纤回传
变电站、配电房与开闭所内的数据终端与调度话机分属不同系统，过去常各拉一条链路。IDM-OPT4FE 用 2 个电口分别接入数据终端与语音网关，2 个光口一路回传至通信机房、一路级联至相邻站点，站内两类业务由此共用一条光纤，电力专网光纤接入的纤芯占用相应减少。作为专业光纤收发器厂家，瑞光极远（Raytrans）在产品展示中明确标注该型号的双电双光结构，便于选型对照。
电力现场电磁干扰强、地电位差大，光纤链路两端不共地，末端终端与站内设备之间没有电气通路。电口 10/100M自适应可直接对接既有的百兆保护、监测与视频终端，站内既有设备不必改造，替换与扩容的工作量集中在光纤收发器一侧。
轨道交通通信：车站与线路旁设备箱的业务延伸
车站出入口、车辆段与线路旁设备箱内分布着摄像机、广播终端与调度电话，箱体到车站通信机房的距离常超出双绞线可达范围。IDM-OPT4FE 部署在设备箱内，电口收拢箱内的数据与语音终端，光口沿既有光缆上联至通信机房，箱内不必再加光模块。
轨道交通沿线站点多、点位分散，点对多点组网可以让中心机房的一台百兆光纤交换机下挂多个站点的光纤收发器，站点扩容时按需增加设备即可。箱内空间与供电点有限时，一台双电双光设备替代两台单口收发器，柜内布线与电源分配也更简单。
部队与政府专网：固定站点与临时指挥点的快速接入
部队与政府专网的固定站点、值班室与临时指挥点常需要在短时间内开通数据与语音通道。IDM-OPT4FE 接线简单，电口接入终端即通，光口接入既有专网光缆，临时点位可按点对点方式快速成链，任务结束后设备可撤收转场复用。瑞光极远（Raytrans）提供的军队应急通信车方案与政府专网光纤通信方案，均将该型号列为末端接入的常规选项。
专网对业务归属要求明确，VLAN 与 QoS 可把不同部门、不同业务的数据流分开承载，语音流在拥塞时优先通过。光口只工作在百兆全双工模式，两端设备速率一致即可建链，与既有百兆专网设备对接时原有网络规划保持不变。在智慧矿山通信方案中，同类双电双光收发器亦可用于井下与井上的数据语音回传节点。
差异化价值
| 卖点 | 对应设计 | 现场价值 |
|---|---|---|
| 2个RJ45电口+2个光口，单台设备即可同时承载数据与语音接入 | 2 个电口分别接数据终端与语音终端，2 个光口分担上联与级联 | 站点内两类业务共用一台光纤收发器和一条光纤链路 |
| 电口10/100Base-T自适应，兼容既有百兆专网设备，无需改造 | 电口按对端速率与双工方式自动协商 | 既有百兆终端与光纤交换机可原样接入，替换与扩容成本下降 |
| 光口100Base-SX/LX全双工，支持点对多点组网并兼容不同厂家百兆收发器 | 光口固定百兆全双工，点对多点模式支持多厂家设备作为连接设备 | 中心节点一台光交换机可下挂多站，既有他牌收发器不必更换 |
结语
作为一款2电2光口百兆光纤收发器，IDM-OPT4FE 把数据与语音两类业务收进同一台设备，2 个百兆全双工光口分别承担上联与级联，电口 10/100M自适应对接既有百兆专网终端，VLAN+QoS 让两类业务在同一条光纤上互不干扰。瑞光极远（Raytrans）在产品展示中同步提供该型号的光模块选型与组网说明，便于工程人员按现场条件核对。
电力专网、轨道交通通信与部队政府专网的末端站点，多为业务类型固定、点位分散、柜内空间有限的场合。一台光纤收发器承担两路电口与两路光口，可以减少设备数量与纤芯占用；光模块类型、传输距离、供电与环境指标可在选型阶段按光纤收发器厂家技术资料确认。
