IDM-OPT4FE四路百兆光纤收发器
4路电口汇聚单纤上联 省3台单口收发器 省3根纤芯 免配置即
IDM-OPT4FE四路百兆光纤收发器，应用于产品展示领域，面向行业客户的通信/传输/调度设备（以文档资料为准进行详细完善）
IDM-OPT4FE 单纤上联四路百兆光纤收发器是北京瑞光极远数码科技有限公司研制的一款光电信号转换设备，由 4 个 RJ45 双绞线接口和 1 个光纤接口组成，分别用来连接双绞线和光纤。双绞线侧同时接入 4 路百兆以太网业务，光纤侧以单纤上联方式在一根纤芯上完成收发，把电信号与光信号互换后远传。
作为专业的光纤收发器厂家，瑞光极远（Raytrans）推出的这款四路百兆光纤收发器，在光纤收发器产品展示中面向多行业通信场景，可灵活配套光纤交换机使用，广泛适用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等对可靠性与实时性要求较高的领域。
核心参数速览：四路百兆电口 · 单纤上联 · 光电互转 · 百兆速率

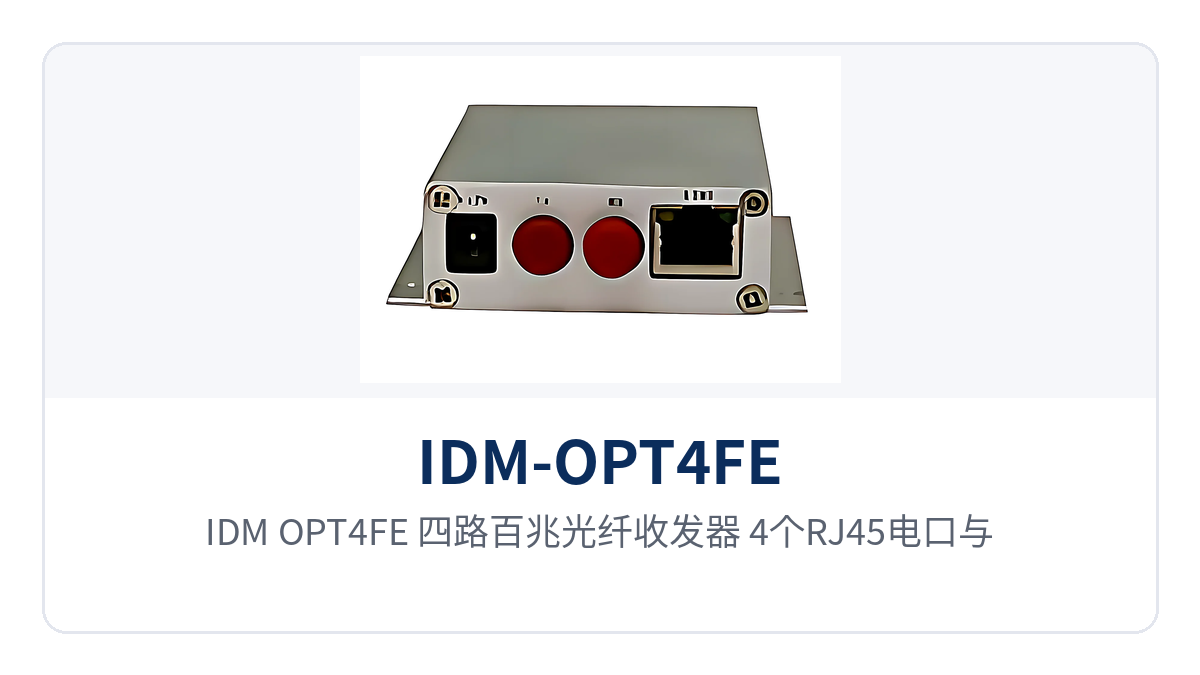

图1：IDM-OPT4FE 四路百兆光纤收发器 4个RJ45电口与1个光纤接口
单纤上联四路百兆光纤收发器是什么设备
IDM-OPT4FE 是一款四路百兆光纤收发器，单台设备提供 4 个 RJ45 双绞线接口和 1 个光纤接口，分别用来连接双绞线和光纤：4 路百兆以太网业务从电口接入，汇聚后由 1 个光纤接口以单纤上联方式远传。作为一款成熟的产品展示，光纤收发器只完成电信号与光信号的互换，不改变以太网帧的编码，对上层网络协议保持透明，末端设备与原有网络规划都不需要调整。
工业现场与配电站点的摄像机、工控机、采集终端、办公终端多数只提供 RJ45 电口，而双绞线在百兆链路上的可用距离有限，业务要进机房就得转成光信号，末端因而需要一台光电转换设备。
IDM-OPT4FE 在一台设备上同时提供 4 个 RJ45 双绞线接口与 1 个光纤接口，末端 4 路业务不必分散到 4 台单口收发器，也不必各自占用一根纤芯，可在同一台设备上完成汇聚后由单纤上联，箱内设备数量、安装点位与纤芯占用相应减少。
核心参数与接口配置
IDM-OPT4FE 的参数集中在接口与速率两部分：4 个 RJ45 双绞线接口负责业务接入，1 个光纤接口负责单纤上联远传，电口与光口同为百兆量级。接口数量与业务类型以产品资料为准，光模块、供电与环境等条目如资料库暂无相关数据，选型时应向光纤收发器厂家索取技术资料确认。
| 功能项 | 功能说明 |
|---|---|
| 4 路 RJ45 双绞线接入 | 单台设备提供 4 个 RJ45 双绞线接口，可同时接入 4 路百兆以太网业务，替代多台单口收发器分散部署 |
| 1 路光纤接口上联 | 1 个光纤接口把汇聚后的电口业务转换为光信号，经光纤远传至控制室或机房的交换机 |
| 光电互转 | 双绞线电信号与光纤光信号在同一台设备内互换，不改变以太网帧编码，末端设备与上层网络规划保持不变 |
| 百兆速率转发 | 4 个 RJ45 电口与 1 个光纤接口同为百兆量级，4 路业务按百兆速率转发，链路速率与末端终端速率一致 |
| 单纤上联 | 1 个光纤接口经一根纤芯完成上下行收发，末端 4 路业务只占用 1 根纤芯资源 |
| 即插即用免配置 | 双绞线侧与光纤侧接线完成即可工作，末端设备地址无需变更，专网链路延伸不改动原有网络配置 |
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 产品型号 | IDM-OPT4FE | 四路百兆光纤收发器 |
| 设备类型 | 光电信号转换设备（光纤收发器） | 完成双绞线电信号与光纤光信号的互换 |
| RJ45 双绞线接口 | 4 个 | 用于连接双绞线，可同时接入 4 路百兆以太网业务 |
| 光纤接口 | 1 个 | 用于连接光纤，作为 4 路业务的上联通道 |
| 接口速率 | 百兆（100Mbps） | 电口与光口同为百兆量级，按百兆速率转发 |
| 双绞线侧接口标准 | 10BASE-T / 100BASE-TX（IEEE 802.3、IEEE 802.3u） | 百兆以太网双绞线接入的通用标准，端口自适应方式以厂家技术资料为准 |
| 光纤侧接口标准 | 100BASE-FX（IEEE 802.3u） | 百兆光纤链路标准，光模块类型、波长与传输距离以所选光模块及厂家技术资料为准 |
| 上联方式 | 单纤上联 | 1 个光纤接口经一根纤芯完成上下行收发 |
| 工作模式 | 此处资料库暂无相关信息 | 双工方式等工作模式以厂家技术资料为准 |
| 供电与端口供电能力 | 此处资料库暂无相关信息 | 现场需要端口供电时，请在选型阶段向厂家确认供电配置 |
| 机箱尺寸与安装方式 | 此处资料库暂无相关信息 | 尺寸、安装方式与工作环境指标以厂家技术资料为准 |
单纤上联和双纤上联有什么区别
单纤上联和双纤上联的区别在于占用光缆纤芯的数量。单纤上联用一根纤芯同时完成收与发，两个方向在一根纤芯上传输，末端站点只占用 1 根纤芯；双纤上联用两根纤芯分别承担收和发，两端光模块成对使用。
纤芯资源紧张的既有光缆、末端站点分布密集的专网，采用单纤上联可以让 4 路业务只占 1 根纤芯，把节省下来的纤芯留给其他站点。IDM-OPT4FE 的光纤接口上联方式为单纤上联，具体波长、传输距离与光模块规格以厂家技术资料和现场光缆条件为准。
典型应用场景
工业自动化专网：车间末端多终端汇聚后经光纤上联控制室
工业自动化专网中的工控机、PLC 上位机、视觉检测终端与人机界面多数只提供 RJ45 电口，集中在车间设备柜内，车间到控制室的距离常超出双绞线的百兆可用范围。
IDM-OPT4FE 部署在设备柜内，4 个 RJ45 双绞线接口就近接入 4 路百兆业务，1 个光纤接口以单纤上联方式接至控制室光纤交换机，末端不用再单独配光模块；光纤介质不受车间变频器与动力电缆的电磁干扰影响，控制室与产线之间的百兆链路以光连接传输。
电力与轨道交通通信：配电房与沿线设备箱业务经单纤上联汇聚点
配电房、开闭所、环网柜与轨道沿线设备箱内的配电终端、电表集抄设备、环境监测装置、摄像机和广播终端多以 RJ45 电口接入，站点到配网汇聚点或车站通信机房的距离往往超过双绞线能力，且现场存在较强电磁干扰和地电位差。
IDM-OPT4FE 在站点侧机柜内接入 4 路百兆业务，1 个光纤接口把业务一次送上光路，站点与汇聚点之间以光纤连接，两端设备不共地，末端终端无需改动配置；一台设备顶替多台单口收发器，配电房与设备箱内的安装空间、供电点和纤芯占用都相应减少。
无人值守野外监控：野外机柜多路视频经单纤送上监控中心
无人值守野外监控点位的摄像机、气象与水文采集设备、门禁与告警终端通常集中在同一个野外机柜或监控杆箱内，单个点位的百兆业务多在 4 路左右，而机柜到监控中心的距离远超双绞线范围。
IDM-OPT4FE 以 4 个 RJ45 双绞线接口收拢箱内终端，再用 1 个光纤接口沿既有光缆以单纤上联方式送上监控中心，一台设备替代多个单口收发器，野外点位本就紧张的纤芯与箱内空间都能省下来；点位扩容时只增加设备，不改动末端终端配置。
差异化价值
三项差异化价值落到具体工程条件上才有意义，下表把差异化点与对应收益逐条对应。
| 差异化点 | 现场价值 |
|---|---|
| 四路百兆电口单纤汇聚，专网末端一机四路省空间 | 4 个 RJ45 双绞线接口同时接入 4 路百兆业务，1 个光纤接口经一根纤芯上联；一台设备替代 4 台单口收发器，末端机柜与设备箱的空间、供电点相应减少 |
| 百兆双绞线与光纤互转，专网链路延伸即插即用 | 双绞线电信号与光纤光信号在同一台设备内互换，不改变以太网帧编码；末端设备无需修改配置，接线完成即可工作，专网链路延伸不必改造末端网络 |
| 四路RJ45+1光口紧凑构型，专网多路接入高密度 | 4 个 RJ45 电口与 1 个光纤接口集中在同一机箱内，单个站点可高密度接入多路终端，箱体布线、安装点位与运维口径集中在一台设备上 |
结语
瑞光极远（Raytrans）IDM-OPT4FE 单纤上联四路百兆光纤收发器以 4 个 RJ45 双绞线接口加 1 个光纤接口的紧凑构型，把末端 4 路百兆业务汇聚后经一根纤芯上联至机房，光电互转与百兆速率转发在同一台设备内完成，适合工业自动化专网、电力与轨道交通通信、无人值守野外监控等工业专网光纤接入场合；作为专业光纤收发器厂家的产品展示，该型号还可服务于政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案，光模块、传输距离与供电配置可在选型阶段结合厂家技术资料确定。
