IDM OPT-16AM工业级16路模拟量光端机
FPGA并行16路不排队 单纤同步中继 每路时延<0.1ms
IDM OPT-16AM设备采用大规模 FPGA 设计，采用独创技术，可同时支持 1~16 通道模拟量信号（电流/电压） 到光纤中继。该设备采用双电源供电，高性能 FPGA 可编程器件,无 MCU 处理，高速转换，采样频率可以到20KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题。
IDM OPT-16AM 工业级16路4-20mA模拟量光端机是一台把现场电流量与电压量转换成光信号、经一芯光纤成对中继的设备，由光端机厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于工业自动化、电力能源与轨道交通现场的工业自动化模拟量远程采集。作为一款成熟的4-20mA模拟量光端机，该设备在网桥转换器类产品展示中同样具备参考价值。
设备采用大规模 FPGA 并行架构，不设 MCU 顺序处理环节，16 路模拟量输入输出可任意组合、任意排布通道顺序，单纤即可完成 16 路模拟量的高速同步中继，两端成对使用。这款模拟量光端机与光端机产品线中的其他型号一样，均体现了瑞光极远在工业现场信号传输领域的技术积累。
核心参数速览：16路模拟量 · 20kHz采样 · 12位AD · 每路时延<0.1ms · 双电源冗余DC12-48V · 功耗<5W · IP40铝合金 · 整机0.75kg
模拟量光端机解决的是哪一类现场问题？
4-20mA 电流环是工业现场通用的模拟量传输方式：传感器把压力、温度、液位等物理量转换成 4~20mA 电流，接收端按电流大小还原量值，4mA 对应量程下限、20mA 对应量程上限，低于 4mA 可按断线处理。电流在长线缆上传输不随导线电阻衰减，抗干扰能力优于电压信号，工业仪表因此普遍采用电流输出。
电缆长距离传输会遇到三类问题：两端地电位不一致形成地环电流，雷击感应过电压沿线缆侵入，变频器与开关柜的电磁干扰叠加在信号上，表现为采集值跳变甚至通道损坏。光传输把电信号在两端就地转换，中间链路只有光，两端在电气上完全隔离。
IDM OPT-16AM 用一芯光纤承载 16 路模拟量的双向中继，16 路通道的 AD/DA 由 FPGA 并行读写，通道之间不排队，每路时延小于 0.1ms，多路信号在同一时刻采集与还原。对 PLC 与 DCS 而言，远端传感器就像接在本地机柜上一样，模拟量光端机把长距离电缆换成了光纤链路。

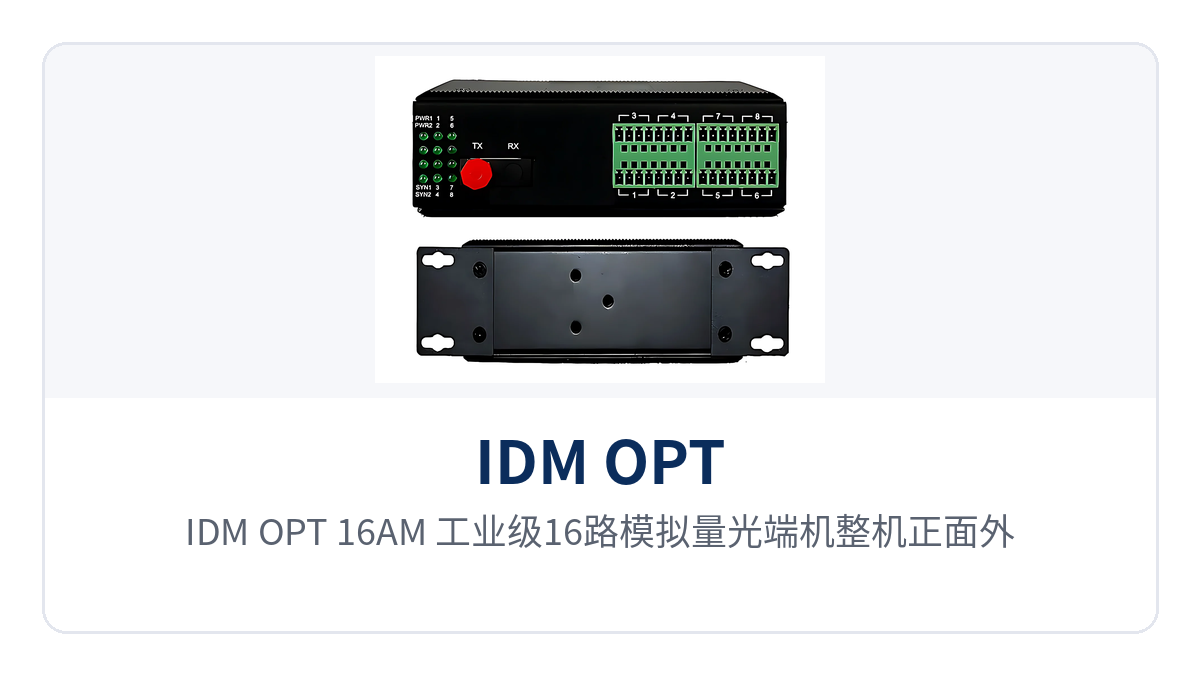

图1：IDM OPT-16AM 工业级16路模拟量光端机整机正面外观与电源光链路指示灯
核心参数与功能一览
作为一台工业级模拟量光端机，整机在 133×120×50mm 的铝合金机壳内集成光收发单元、16 路模拟量接入端子与冗余双电源，面板指示灯覆盖电源、光链路与通道状态，现场不用开箱即可判断运行情况。
功能配置表
| 功能项 | 功能说明 |
|---|---|
| 16路模拟量 | 在光纤上同时传送16路模拟量接口，电流量通道与电压量通道可在同一台设备上任意组合 |
| FPGA并行读写 | 16 路 AD/DA 通道采用 FPGA 并行读写，不经过 MCU 顺序轮询，通道之间互不排队 |
| 20kHz采样 | 每路模拟量采样速率 20kHz，12 位 AD 转换，可捕捉压力、位移等快速变化的量值 |
| 信号故障保护 | 光路中断或输入越限时给出告警指示，输出端按安全状态保持，避免下游执行机构误动作 |
| 状态指示 | 面板显示电接口与光纤链路运行状态，逐路判断通道好坏，不必拆机排查 |
| 双电源冗余 | 两路 DC12-48V 输入同时接入，一路失电由另一路继续供电，电源支持过载保护与反接保护 |
技术参数表
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 产品型号 | IDM OPT-16AM | 工业级16路4-20mA模拟量光端机 |
| 业务端口 | 1 个光纤接口；16 路模拟量接口 | 成对使用，本端信号输入、对端信号输出 |
| 电流量 | 0 |
输入电阻 125Ω，负载能力 600Ω，时延小于 0.1ms |
| 电压量 | 0 |
输入电阻 100kΩ，负载能力 600Ω，时延小于 1ms |
| 采样速率 | 20kHz（20K 次/秒） | 每路独立采样，由 FPGA 并行读取 |
| 光接口 | 单纤、双纤可选；FC/SC/ST/LC(SFP) | 多模 850nm/1310nm，单模 1310nm/1550nm |
| 传输距离 | 多模 2km；单模 20km，无中继可延伸至 120km | 按现场距离与光模块配置确认 |
| 接收灵敏度 | -28dBm~-40dBm | 链路余量按熔接与连接器损耗核算 |
| 防雷 | IEC61000-4-5（8/20μs）差模 6kV、共模 6kV，阻抗 2Ω | 模拟量接口防护指标 |
| 电磁兼容 | 工业四级 | 变频器、开关柜等强干扰现场 |
| 电源 | 冗余双电源输入 DC12-48V，功耗<5W | 过载保护、反接保护、冗余保护；4 芯 5.08mm 间距插入式端子 |
| 外壳与安装 | IP40 防护等级，铝合金材质；导轨安装、壁挂式安装 | 尺寸 133×120×50mm，重量 0.75Kg/台 |
| 环境 | 工作温度 -40℃ |
宽温型设计，MTBF 大于 100000 小时 |
差异化能力与现场价值
| 差异化能力 | 对现场的价值 |
|---|---|
| 单纤汇聚16路模拟量 | 采样20kHz、12位AD，高速同步中继，16 路通道互不排队，多路工艺量可在同一时刻还原 |
| 冗余双电源DC12-48V输入 | 功耗<5W，过载保护、反接保护、冗余保护三重保护，单路失电不影响业务 |
| IP40铝合金外壳 | 导轨安装与壁挂安装两种方式，整机 0.75kg，适配野外机柜与杆边箱体的有限空间 |
| 工业四级电磁兼容 | 模拟量接口按 IEC61000-4-5 做差模与共模 6kV 防护，强干扰现场可连续运行 |
16路模拟量怎么接入和调测？
现场接线与调测按五步推进，每一步都对应一个可核对的检查点：先把量程、通道类型与两端配对确认清楚，再接入电源与光纤，随后上电逐路比对精度。按这个顺序推进，可以避免到场后发现信号类型或光模块不匹配而返工。
- 核对量程与通道类型：逐路确认是 4
20mA 电流量还是 05V/0~10V 电压量，16 路按任意组合排入端子，并记录每路对应的工艺点。 - 配对两端设备：发送端接传感器或仪表侧，接收端接 PLC、DCS 的模拟量输入模块，两端的光波长、光接口型式与传输距离配置保持一致。
- 接入电源：两路 DC12-48V 分别引自不同空开，经 4 芯 5.08mm 间距插入式端子接入，端子标识与回路对应清楚后再上电。
- 连接光纤：多模用于 2km 以内，单模用于 20km 及以上，FC/SC/ST/LC 按现场跳线选配，熔接与连接器损耗一并计入链路余量。
- 上电比对：核对电源、光链路与通道指示灯，用标准信号源逐路加 4mA、12mA、20mA 比对，常温精度按 0.4% 核算。

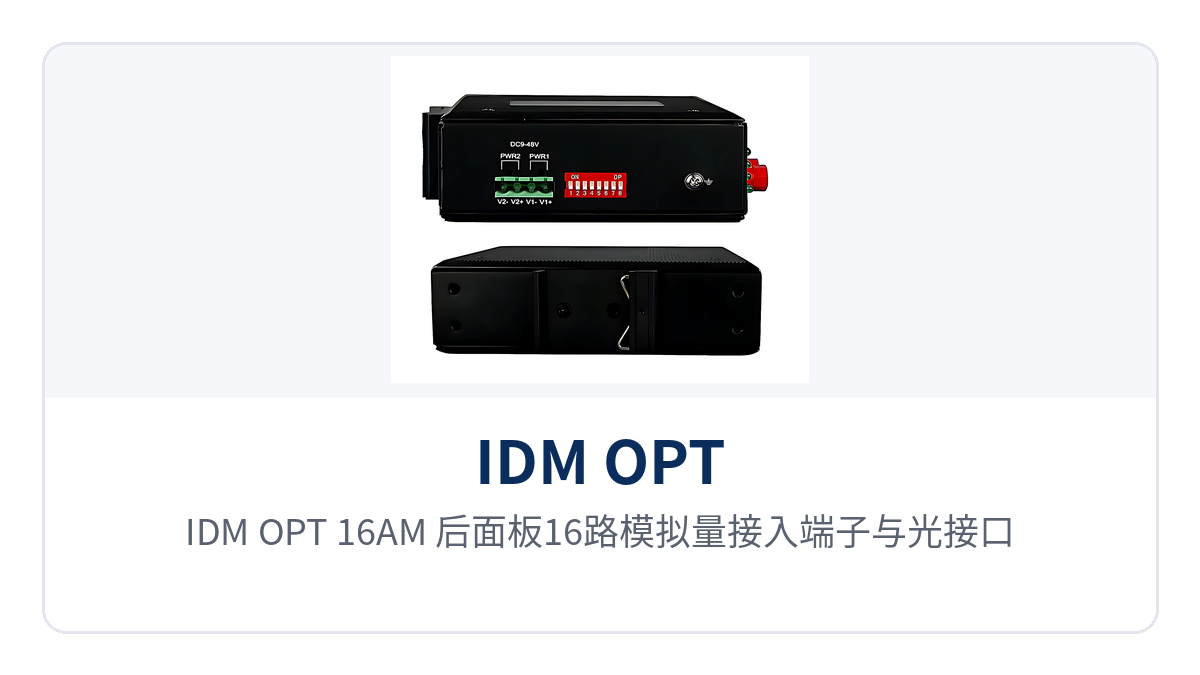

图2：IDM OPT-16AM 后面板16路模拟量接入端子与光接口布局
安装位置按机柜条件选择：导轨安装把卡扣直接挂在标准导轨上，壁挂安装用机身两侧安装孔固定在箱体背板，整机 0.75kg，杆边箱与野外机柜都不额外占空间。上电后先看电源与光链路指示灯，再看通道指示，逐路核对比整机上电更省时间。
典型应用场景
三类现场的共同点是测点分散、干扰强、长期无人值守，而模拟量信号又要送到几公里外的控制室。光传输在这些场合替代长电缆，两端接线方式与本地机柜完全一致，改造不必改动原有仪表与 PLC 的量程设置；对于需要将现场总线与光纤链路衔接的节点，可在两端配合网桥转换器完成接口匹配，而本文涉及的模拟量光端机、4-20mA模拟量光端机则专注解决电流环信号的远传问题。
工业自动化系统集成
车间里的变频器、焊机与伺服驱动器是强干扰源，压力、称重、位移、流量这些 4~20mA 信号沿桥架走几十米就可能跳变。把传感器侧与 PLC 侧各放一台 IDM OPT-16AM，16 路信号就地转成光信号，中间只走一芯光纤，采集值不再随变频器启停波动，这正是工业自动化模拟量远程采集的典型做法。
对系统集成商而言，改造不必更换原有仪表与 PLC 模块：端子仍是 4~20mA 电流环，量程与接线方式不变，只把长电缆换成光纤，调试时按标准信号源逐路比对即可交付，柜内布线也随之简化。若项目还涉及以太网段互联，可另配网桥转换器，与光端机各司其职。
电力与能源远程监控
变电站、水电站与光伏升压站的电流、电压、油温、油位信号要从开关场送到主控室，两端地网电位差与雷击感应是长期存在的风险。模拟量光纤中继把采集回路与一次设备在电气上隔离，雷击过电压不再沿信号线进入采集卡。
这类站点多数无人值守，机柜空间紧张，IDM OPT-16AM 的导轨安装方式与 133×120×50mm 机身可以塞进现有屏柜的空位，-40℃~+85℃ 宽温与 IP40 铝合金外壳适应户内外箱体环境。选型时认准有现场业绩的光端机厂家，可减少后期维护扯皮。
轨道交通与管廊无人值守
隧道与地下管廊里的风机、水泵、防火阀、温湿度与水位传感器分散在数公里区间，控制中心需要连续掌握运行状态。16 路模拟量经一芯光纤回传，区间内不再为每个测点单独敷设信号电缆，土建与桥架工作量明显下降。
管廊与隧道属于长期无人值守环境，设备按工业四级电磁兼容设计，模拟量接口按 IEC61000-4-5 做差模与共模 6kV 防护，潮湿与粉尘环境下由 IP40 外壳与无风扇散热承担防护，减少现场巡检频次。

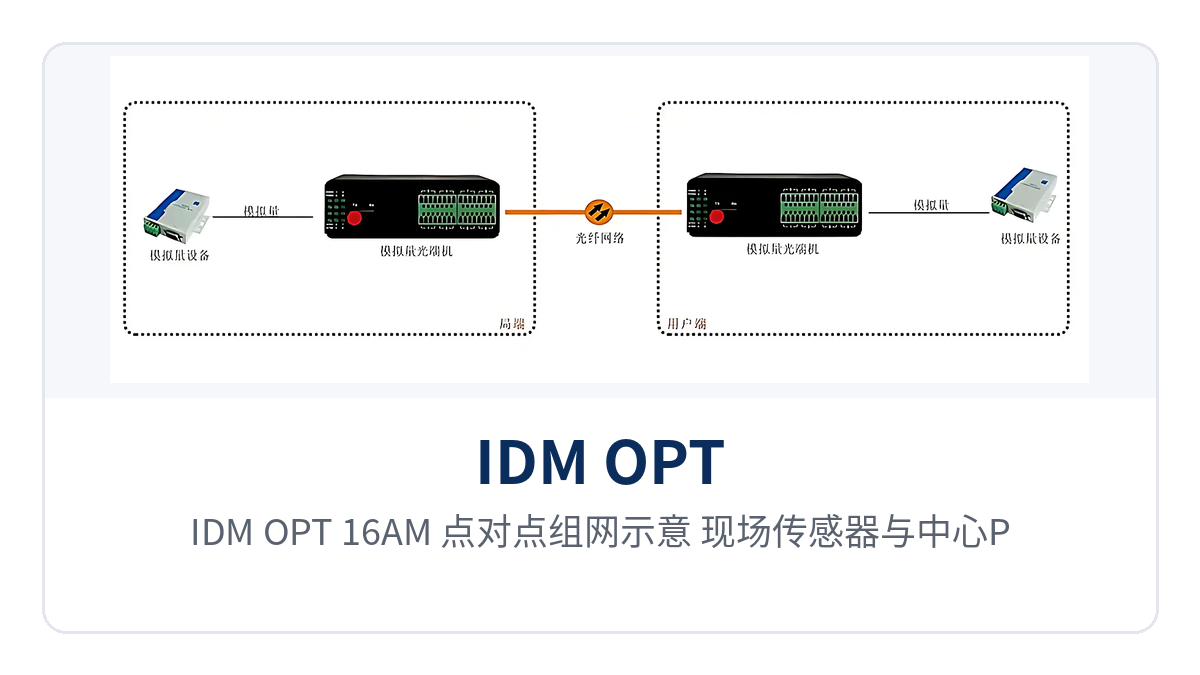

图3：IDM OPT-16AM 点对点组网示意 现场传感器与中心PLC之间单纤中继16路模拟量
模拟量光端机怎么选型才不返工？
选型从通道数、信号类型、传输距离、供电与安装方式五项定下配置，先算清楚再下单。五项里任何一项留到现场再定，都可能出现通道不够、光模块距离不足或取电困难的情况，返工往往比提前核算更费时间。
- 通道数：按现有测点并预留 2~4 路余量选 16 路机型，后续扩容不必再加一台设备。
- 信号类型：电流量与电压量在同一台设备上任意组合，统计时把两类分开记录，端子排布才不会串位。
- 传输距离：2km 以内可用多模，20km 用单模标准配置，更远距离按无中继 120km 的光模块配置确认。
- 供电：现场只有 DC24V 时选 DC12-48V 宽压输入，两路电源分别引自不同空开才真正发挥冗余作用。
- 安装：屏柜内选导轨安装，杆边箱与壁挂箱选壁挂安装，133×120×50mm 机身需预留散热间隙。
与继续使用电缆相比，光纤方案的前期投入在光缆与熔接，长期收益在抗干扰与维护。电缆方案在强干扰现场常要加隔离器、做屏蔽层与接地整改，故障点分散在整条线路上；光纤链路把问题收在两端设备与光缆本身，排查范围明显收窄，扩容时也不必重新开挖沟道。像瑞光极远（Raytrans）这类专注光端机研发的厂家，通常能在产品展示中给出通道组合与距离配置的完整参数，便于逐项核对。
结语
模拟量光端机把 420mA 与 010V 信号从长电缆搬到光纤上，解决的是干扰、地环、雷击与距离四个老问题。IDM OPT-16AM 用一芯光纤中继 16 路模拟量，20kHz 采样与 12 位 AD 保证量值不失真，FPGA 并行读写让 16 路通道同步还原。
对工业自动化、电力能源与轨道交通项目来说，一台 0.75kg、支持导轨安装与冗余双电源的设备，可以在不改动原有仪表与 PLC 接线的条件下完成改造，把现场干扰挡在光纤之外，把维护工作收进两端机柜。无论是单台 4-20mA模拟量光端机还是多路组合方案，瑞光极远（Raytrans）均可提供对应的产品展示与选型支持，方便工程人员按现场条件逐项确认。
