IDM OMP8000 综合业务光纤传输设备

IDM OMP8000 8路隔离千兆综合业务光端机是北京瑞光极远数码科技有限公司研制的一款2.5G双光口光端机，作为瑞光极远在光传输设备领域的重要产品，该设备用于在数据通信网络的客户端接入层把宽带以太网与窄带PCM业务汇入一对光纤传输，是一款面向专网接入场景的综合业务接入设备。

IDM OMP8000 8路隔离千兆综合业务光端机以PDH、以太网和PCM技术为核心，技术性能完全符合ITU-T标准，线路侧提供A、B两个SFP光接口，可组建点对点、链网、环网或1+1保护网络；用户侧提供8组物理隔离千兆以太网与最多30路窄带PCM业务接口，并可把PCM设备承载的业务配制成光纤与首个E1上的业务互备份。作为专业光端机厂家，瑞光极远在该产品中充分体现了PDH与PCM设备融合的设计理念。

整机采用插卡式结构，按站点需要配置不同数量、不同种类的业务盘与插卡，既能减少初期投资，也便于日后扩容、升级和维护。设备在用户侧收拢以太网、电话、音频、数据与V.35等业务，对业务的监视、接入、保护与网络管理功能完备，主要服务于电信、交通、能源等领域的专网接入点。凭借MSAP架构的灵活性与综合业务接入能力，该设备可广泛应用于政府专网光纤通信方案等场景，为政府专网光纤通信方案提供可靠的产品展示与技术支持。

核心参数速览：2个SFP光口 · 2.5Gbps · 单模（可选多模） · 8组物理隔离千兆以太网 · 最多30路窄带PCM · 光纤与首个E1的PCM互备份 · AC220V/DC-48V双电源 · 工作温度-20℃~+50℃

8路隔离千兆综合业务光端机是什么设备？

IDM OMP8000 8路隔离千兆综合业务光端机是瑞光极远以PDH、以太网和PCM技术为核心打造的多业务光传输设备，主要承担数据通信网络中客户端接入层的业务接入，满足网络边缘用户对接入技术多样性和传输业务多样性的需求。作为专业光端机厂家，瑞光极远在该设备上实现了产品展示与实用性的结合。

设备为19英寸标准机箱、3个业务槽位，整机尺寸480mm×308mm×131mm，便于装入标准通信机柜；板卡按业务种类选配，站点业务变化时通过更换或增加业务盘调整，扩容与维护都不必更换整机。光口采用SFP可插拔结构，光纤模式以单模为标准配置，短距离布线可选用多模光模块。

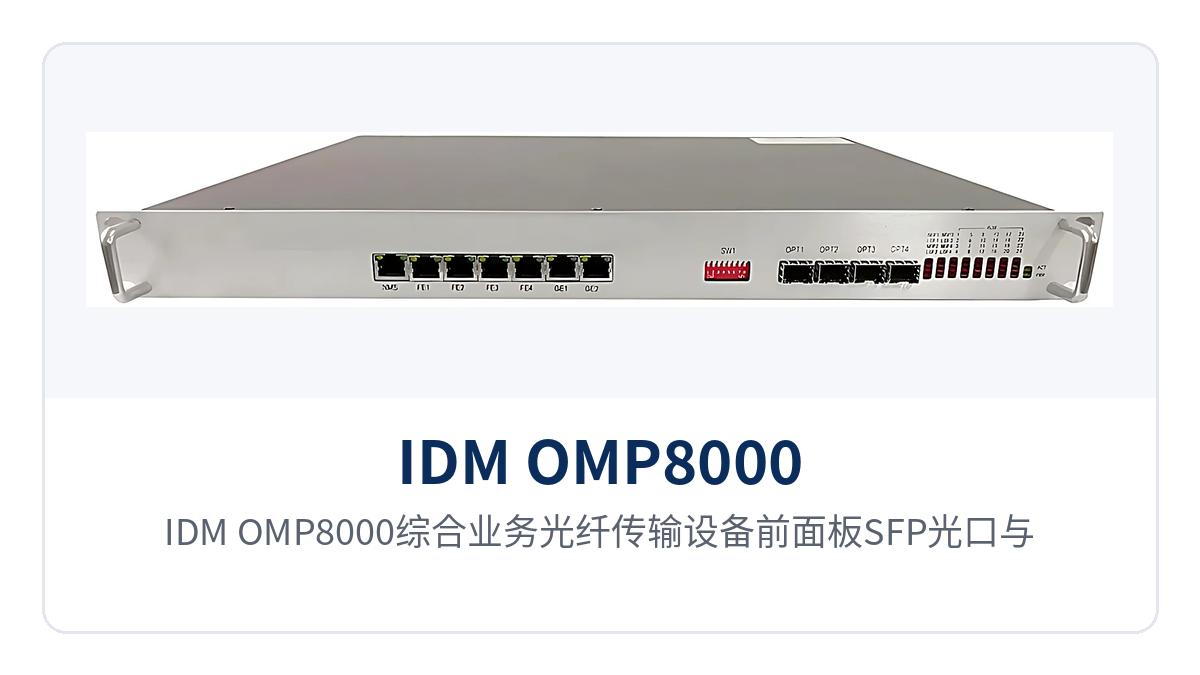

图1：IDM OMP8000综合业务光纤传输设备前面板SFP光口与状态指示灯特写

一台设备能带多少业务？核心功能一览

IDM OMP8000 8路隔离千兆综合业务光端机在一台设备内完成宽带与窄带业务的接入、复用与光纤透传，核心功能与承载能力见下表。

功能项	功能说明
2个SFP光传输接口	线路侧提供A、B两个2.5G光接口，可组建点对点、链网、环网或1+1保护网络
光纤线路1+1保护	两个光口可组成1+1保护或环网，一条光路故障时业务自动倒换到另一条光路
8组物理隔离千兆以太网	提供8组物理隔离的千兆以太网，端口组之间数据面隔离、按接口线速独立转发
窄带PCM接入	最多提供30路窄带PCM业务接入能力，支持FXS/FXO、磁石、2/4线EM与串口数据等业务盘
光纤与首个E1的PCM互备份	可把PCM业务配制成光纤通道与首个E1上的PCM业务互备份，窄带业务多一层兜底
视频业务板卡	支持视频监控、视频会议板卡与HDMI高清视频接口，方便组建视频监控系统
SNMP网管	支持SNMP网管，可纳入既有网管系统统一监视与维护
双电源供电	支持DC-48V、AC220V双电源供电，适配市电机房与直流电源站点
宽温运行	工作温度-20℃+50℃、相对湿度095%（无凝结），适应无空调机房与野外机柜

业务盘的类型与数量按项目配置，业务接口的路数、槽位与组合方式以厂家技术资料和商务确认为准。

8组物理隔离千兆以太网怎么接入？

物理隔离指8组千兆以太网在数据面完全隔离、互不共享带宽，每一组端口按接口线速独立转发。以太网侧传输速率为10M或100M或1000M，标准协议支持IEEE802.3，工作方式支持全/半双工/自适应；其中一路出现流量突发，不会挤占其他端口组的带宽。

8组物理隔离千兆以太网怎么接入，按安全域把业务分配到不同端口组即可：办公网占一组口、视频监控网占一组口、生产调度网与远动数据各占一组口，各网之间互不可见，也不必依赖交换机的VLAN划分。隔离在硬件通道层面完成，检修某一组端口不影响其他业务运行，适合一个接入点同时承载多张相互独立的安全域网络。这种综合业务接入设备的设计思路，正是瑞光极远在政府专网光纤通信方案中积累的实践成果。

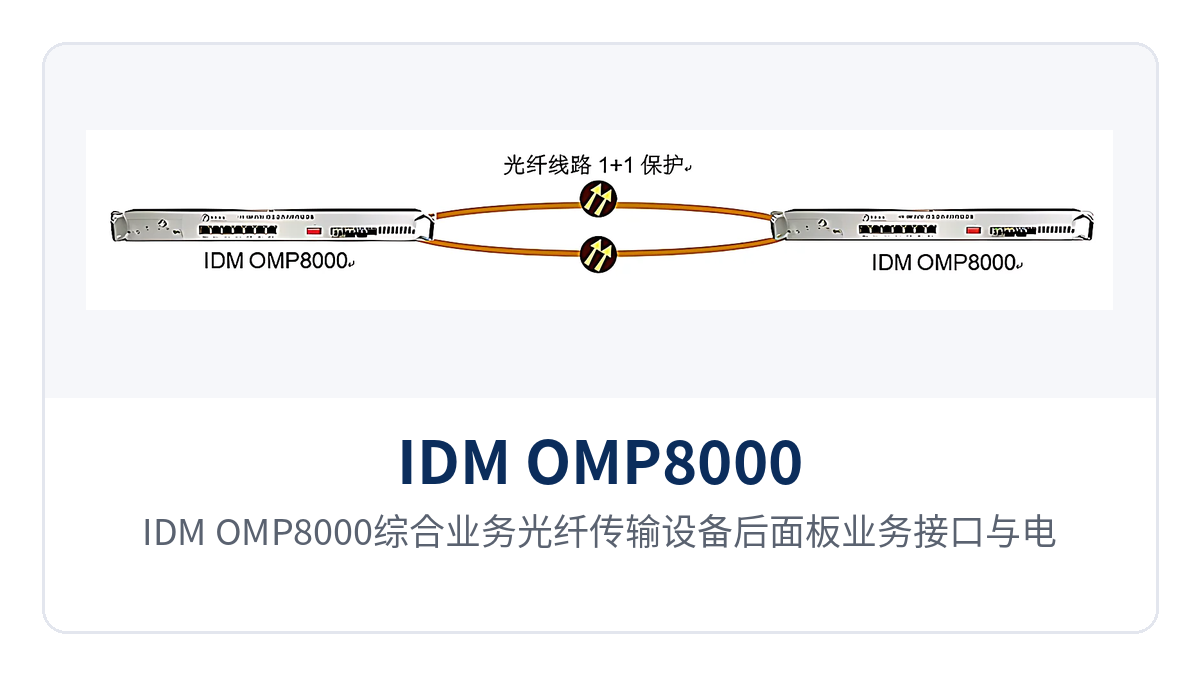

1+1环网保护光端机怎么组网？

1+1环网保护光端机指设备用两个光口连接对端与环上相邻站点，任一区段光路故障时业务自动倒换到另一条光路。IDM OMP8000 8路隔离千兆综合业务光端机提供A、B两个SFP光接口，可组建点对点、链网、环网或1+1保护网络，单点故障不断业务。

三种常见组网形态的区别在于站点分布：点对点在链路两端各部署一台设备、经一对光纤直连，适合两个机房之间的专线接入；链网把沿线站点逐级串接，适合公路、铁路等带状分布场景；环网把多个站点首尾相连，任一区段断纤时业务可从另一侧绕行。

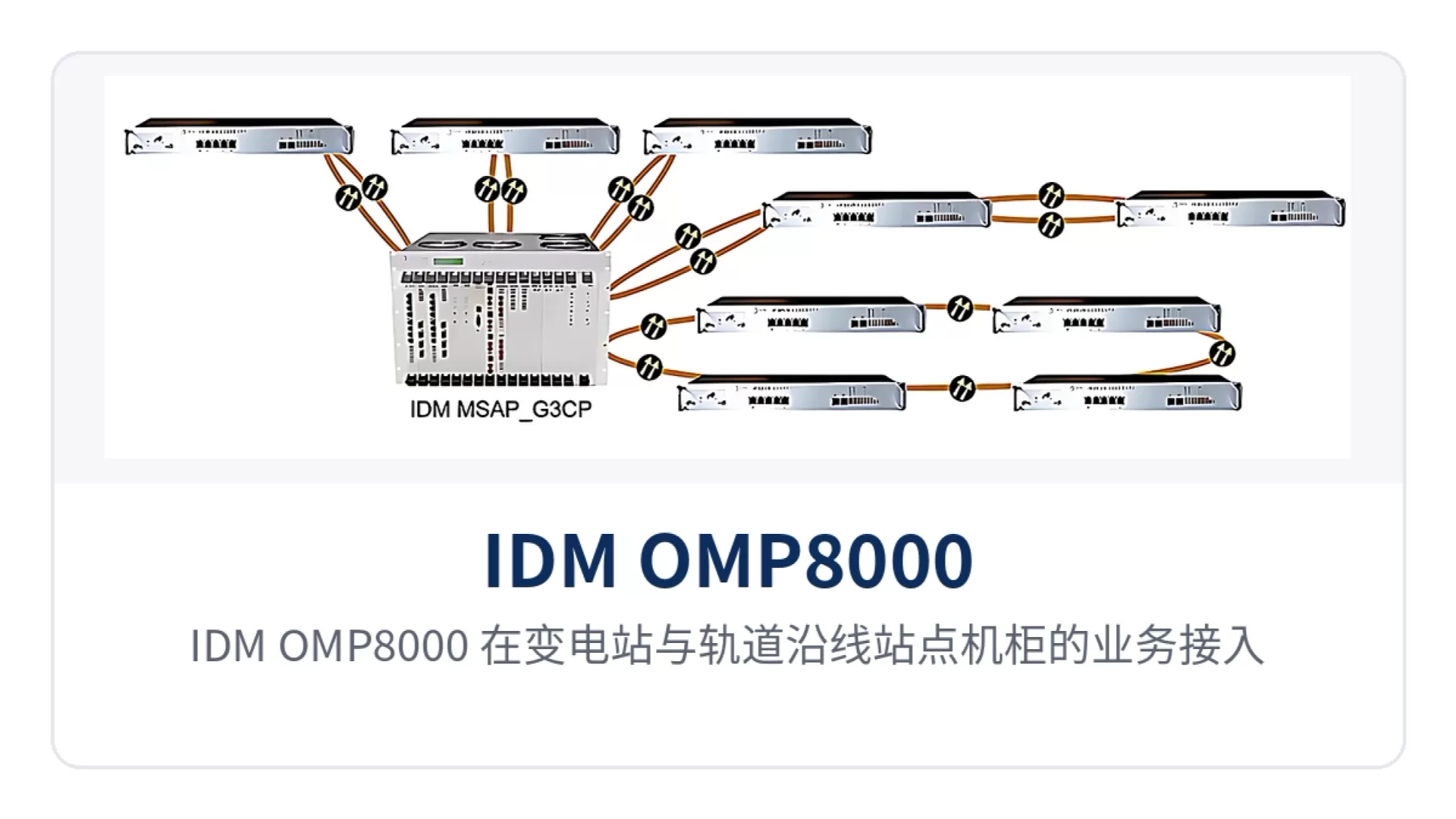

IDM OMP8000 8路隔离千兆综合业务光端机还可与我公司的IDM MSAP-G3CP综合业务光纤传输设备综合运用实现复杂组网，把不同接入能力的设备在同一张光纤网上并存，并按站点业务量分别选用对应端口。对于需要MSAP与PCM设备混合组网的政府专网光纤通信方案，这一能力尤为实用。

图2：IDM OMP8000 双2.5G光口1+1保护环网组网拓扑示意图

光纤与首个E1的PCM互备份怎么实现？

光纤与首个E1的PCM互备份，是让同一批窄带PCM业务同时具备光纤通道与E1通道两条传输路径，光路侧出现异常时可改由E1通道承载。IDM OMP8000 8路隔离千兆综合业务光端机在配置时即可把PCM业务配制成光纤与首个E1上的PCM业务互备份，窄带业务多一层兜底。

两层保护的分工不同：光口的1+1保护负责光路层的自动倒换，PCM互备份负责业务层的通道兜底。两者叠加后，光缆检修、施工损伤或单台光模块异常对窄带话路与数据业务的影响进一步降低，站点在无人值守条件下也能维持窄带业务连续运行。

IDM OMP8000技术参数

IDM OMP8000 8路隔离千兆综合业务光端机作为瑞光极远旗下的代表性光传输设备，其电气特性按ITU-T、IEEE等标准执行，参数分光接口、以太网、电话与音频、数据与V.35、电源环境五部分列出，便于政府专网光纤通信方案等工程选型时逐项核对。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	SFP	可插拔光模块，按距离与光纤类型选配
光纤模式	单模（可选多模）	单模用于中长距离链路，多模用于短距离布线
速率	2.5Gbps	线路侧光口速率
波长	1310/1490/1550	由所选光模块决定
发光功率	-1~-10dB	光模块典型发射指标
接收机灵敏度	优于-24dBm	接收侧典型指标，链路余量据此核算

以太网接口参数

项目	参数/指标	说明/适用条件
传输速率	10M或100M或1000M	与对端设备协商确定
标准协议	支持IEEE802.3	8组物理隔离千兆以太网
工作方式	全/半双工/自适应	按网络环境自动或手动设置

电话与音频接口参数

项目	参数/指标	说明/适用条件
FXO/FXS音频范围	300Hz~3400Hz	话音频带要求
FXO/FXS压缩率	ITU G.711中A律	语音编码方式
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口参数
FXO/FXS环路电流	25mA/路	话路馈电指标
2/4线EM与磁石音频范围	300Hz~3400Hz	音频业务传输频带
2/4线EM与磁石阻抗	平衡600Ω	音频接口参数
2/4线EM与磁石压缩率	ITU G.711中A律	音频编码方式
2/4线EM与磁石回波损耗	不低于18dB	反映音频接口的阻抗匹配水平

数据与V.35接口参数

项目	参数/指标	说明/适用条件
同向64K码型	G.703标准	64Kbps数据通道
同向64K码速率	64Kbps	单路数据通道速率
同向64K阻抗	平衡120Ω	数据接口参数
同向64K标准	全面符合ITU的G.703建议标准	与既有64K业务对接
V.24传输速率	异步≤9600bps；同步64Kbps	串口数据业务速率
V.24电气特点	符合CCITT V.28协议	串口电气特性
V.35接口类型	RJ-45	便于现场配线
V.35电气特点	符合ITU-T V.35建议	V.35接口规范
V.35传输速率	n×64Kbps（n=0～31）	按业务带宽需要配置
V.35终端接口	符合ISO2593规定	与V.35终端设备对接
E1通道	光纤与首个E1上的PCM业务互备份	接口路数与电气参数以厂家技术资料为准

电源、环境与尺寸参数

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	支持双电源供电
整机功耗	≤90W	满配置典型功耗
工作温度	-20℃~+50℃	适应无空调机房与野外机柜
相对湿度	0~95%（无凝结）	机房与机柜内使用条件
产品尺寸	480mm×308mm×131mm	长度×深度×高度

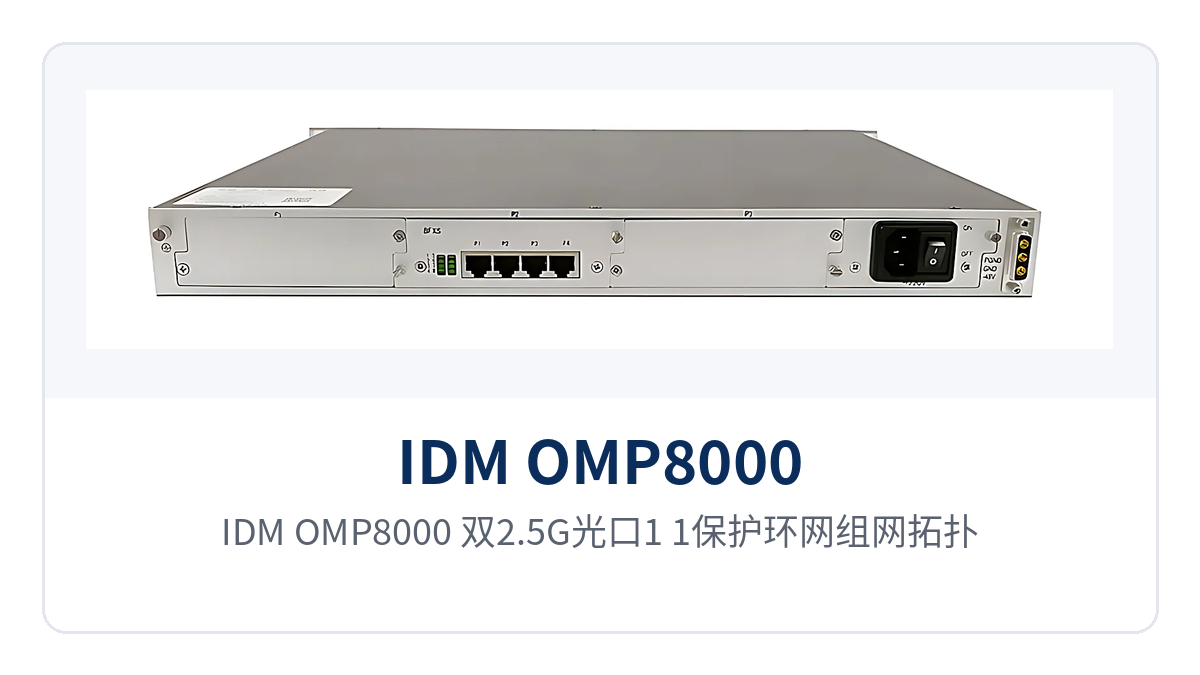

后面板集中布置以太网、电话、音频、数据、V.35业务接口与电源端子，各接口按业务类型分区排列，现场配线时便于对照装机图核对接线位置。作为一款多功能光传输设备，该机型在同一平台上融合了综合业务接入设备与PCM设备的核心能力，可满足MSAP架构下的多业务接入需求。

图3：IDM OMP8000综合业务光纤传输设备后面板业务接口与电源端子布局

差异化价值

IDM OMP8000 8路隔离千兆综合业务光端机的差异化能力可归纳为四个卖点短标签，对应能力见下表。

卖点短标签	对应的产品能力
2.5G双光口	线路侧提供A、B两个SFP 2.5G光口，可按站点分布组建点对点、链网、环网或1+1保护网络
1+1光环网	两个光口组成1+1保护或环网，一路光路故障时业务自动倒换，单点故障不断业务
8路隔离千兆	提供8组物理隔离的千兆以太网，端口组之间数据面隔离，多张网络互不抢占带宽
30路PCM接入	最多提供30路窄带PCM业务接入能力，支持FXS/FXO、磁石、EM与串口数据等业务盘

上述短标签对应的用户价值见下表。

差异化点	对用户的价值
双2.5G光口与环网保护	2个2.5G SFP光口可组1+1保护环网，单点故障不断业务
8组物理隔离千兆	8组物理隔离千兆以太网，专网多业务互不干扰更安全
光纤与E1 PCM互备份	光纤与首个E1的PCM互备份，窄带业务多一层兜底

作为瑞光极远长期深耕光端机厂家领域的技术积累成果，IDM OMP8000以PDH与MSAP融合架构为基础，将产品展示重点放在政府专网光纤通信方案中多业务隔离接入与环网保护能力上，为综合业务接入设备与PCM设备的统一部署提供了高性价比选择。

典型应用场景

能源电力：变电站与配电所专网

变电站、配电所与新能源场站的升压站同时存在调度电话、远动数据与视频监控三类业务，站点多为无人值守、机房无空调。IDM OMP8000 8路隔离千兆综合业务光端机用一对光纤把三类业务一次带出，站点侧不必再为每类业务单独设置一台光端机。

其中E1通道与PCM设备互备份承载远动与保护信息，FXS/FXO卡接调度话机与热线，8组物理隔离千兆以太网分别承载视频监控网、办公网与生产网。设备支持DC-48V与AC220V双电源供电，可直接取用站内既有直流电源；工作温度-20℃~+50℃，适应户外机柜与无人值守站房的运行条件。

轨道交通：沿线通信与监控

铁路、地铁与高速公路沿线站点间距数公里，站间业务兼有电话、数据与网络三类，接入点分散且机房条件有限。IDM OMP8000 8路隔离千兆综合业务光端机按站点分布组链网或环网，沿线各站就近接入业务后经主干光纤回传中心机房。

环网形态下任一区段断纤，沿线业务可从另一侧绕行；视频监控独占一组隔离千兆口，调度电话与远动数据走各自接口，链路检修时互不影响。设备还可与IDM MSAP-G3CP混合组网，把中心机房的综合业务接入设备与远端接入设备组织在同一张光纤网上。

图4：IDM OMP8000 在变电站与轨道沿线站点机柜的业务接入部署示意

军队与政府：野外专网与应急现场

野外指挥所、临时驻训点与应急通信现场通常没有现成的传输资源，需要在短时间内建立电话、数据与网络通路。IDM OMP8000 8路隔离千兆综合业务光端机把电话、音频、64Kbps数据、V.35与8组隔离千兆以太网集中到一台设备，终端成对使用即可开通一对光纤的多业务通信，便于车载运输与快速开设。

V.35接口可对接路由器等设备，n×64Kbps的速率配置方式便于按可用带宽灵活分配；双电源供电与宽温设计适配条件有限的野外机房，SNMP网管便于运维人员依托现有IP网络远程掌握站点设备状态，减少野外值守与巡检次数。
