IDM OMP64综合业务光纤传输复用平台
一根光纤承载64路电话加双千兆网 9组插槽按需配盘
IDM OMP64光端机采用19英寸2U标准机箱；其光纤传输总带宽为2.5G，提供2个独立1000M以太网接口以及64路电话用户话路；提供9组用户接口插槽
IDM OMP64 综合业务光纤传输复用平台是一款64路电话2.5G复用光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在一根光纤上同时承载64路电话话路与2路独立千兆以太网业务。设备采用19英寸2U标准机箱，提供9组用户接口插槽，光纤传输总带宽为2.5G。
作为一款2.5G光纤复用设备，IDM OMP64 把语音、以太网与专线数据收进同一根光纤，一台设备替代过去分别布放的语音光端机与千兆网光端机。这款多业务光端机产品展示出集成化优势，光接口为SFP可插拔模块，单模可选多模，波长1310nm，便于按线路距离更换模块与备件。作为专业的光端机厂家，瑞光极远（Raytrans）可提供政府专网光纤通信方案与军队应急通信车方案。
核心参数速览：2.5G光纤总带宽 · 64路电话话路 · 双千兆以太网口 · -36dBm灵敏度 · DC-48V/AC220V双供电 · 19英寸2U机箱9组用户接口插槽
64路电话2.5G复用光端机能承载哪些业务
IDM OMP64 作为一款典型的多业务光端机，功能分两层：光纤侧完成复用与解复用，业务侧提供语音、以太网与可扩展的插盘接口。下表按功能项列出对应的接口标准与作用，便于把现场业务逐项对号入座，不必再翻整本资料。
| 功能项 | 功能说明 |
|---|---|
| 2.5G光纤总带宽 | 光接口为SFP，光纤速率2.5G，波长1310nm，单模可选多模，一根光纤同时承载64路电话话路与2路独立千兆以太网 |
| 64路电话话路 | 采用PCM30/31制式，音频范围300Hz~3400Hz，按ITU G.711中A律压缩，环路电流25mA/路；FXO、FXS支持极性翻转与来电显示 |
| 双千兆以太网口 | 2个独立1000M以太网接口，RJ-45，10/100/1000Base-T自适应，符合IEEE802.3，全/半双工自适应 |
| 9组用户接口插槽 | 可插PCM业务插盘、串口服务器盘与以太网交换盘，业务按槽位组合扩展 |
| 告警与网管 | 面板提供功能控制开关与告警指示，网管可对设备在线实时配置、查询与故障统计管理 |
| 电源与铃流备份 | 电源盘、铃流盘支持双备份与热插拔，单盘更换不影响其余业务运行 |

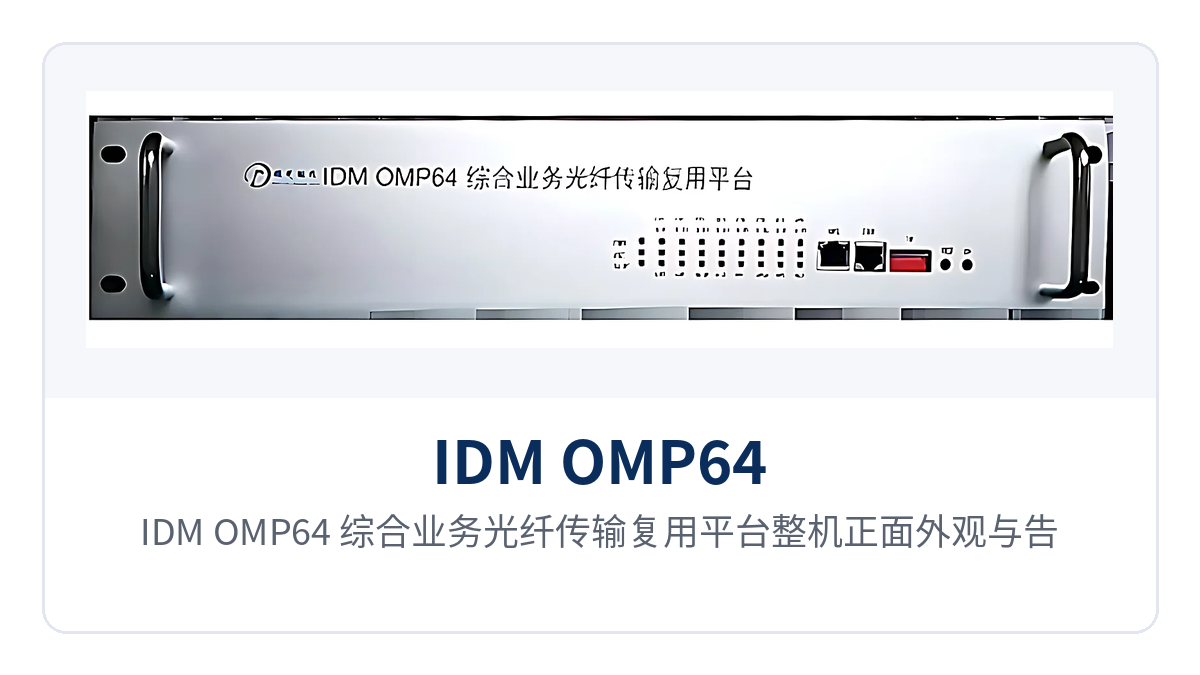

图1：IDM OMP64 综合业务光纤传输复用平台整机正面外观与告警指示灯
核心参数
IDM OMP64 的技术参数覆盖光接口、以太网接口、FXO/FXS接口、电源功耗与环境条件五部分，数值以产品资料与出厂检测为准。参数表逐项列出指标与适用条件，可直接用于核算链路预算与站点供电方案。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 机箱形态 | 19英寸2U标准机箱 | 机架安装，便于在机房机柜内固定 |
| 用户接口插槽 | 9组 | 按业务种类与路数组合插盘 |
| 光纤接口类型 | SFP | 可插拔模块，按线路距离更换与备件 |
| 光纤模式 | 单模（可选多模） | 按纤芯条件与线路距离选型 |
| 光纤速率 | 2.5G | 64路电话与2路千兆以太网共享 |
| 波长 | 1310nm | 单模传输典型波长 |
| 发光功率 | -2～-11dBm | 单模典型值，以光功率计实测为准 |
| 接收机灵敏度 | 优于-36dBm | 用于核算链路损耗预算 |
| 语音容量 | 64路电话话路 | PCM30/31制式，ITU G.711中A律 |
| 以太网接口 | 2个独立1000M，RJ-45 | 10/100/1000Base-T，支持IEEE802.3，全/半双工自适应 |
| 音频范围 | 300Hz~3400Hz | 电话话路带宽 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 电话用户线接口标准 |
| 压缩率 | ITU G.711中A律 | 64Kbps PCM编码 |
| 环路电流 | 25mA/路 | 每路话路的馈电能力 |
| 供电方式 | DC-48V 或 AC220V | 按站点电源制式选配 |
| 整机功耗 | ≤250W | 满配业务盘时的整机值 |
| 工作温度 | 0℃～+40℃ | 机房与带温控机柜环境 |
| 湿度 | 95%无凝结 | 相对湿度上限 |

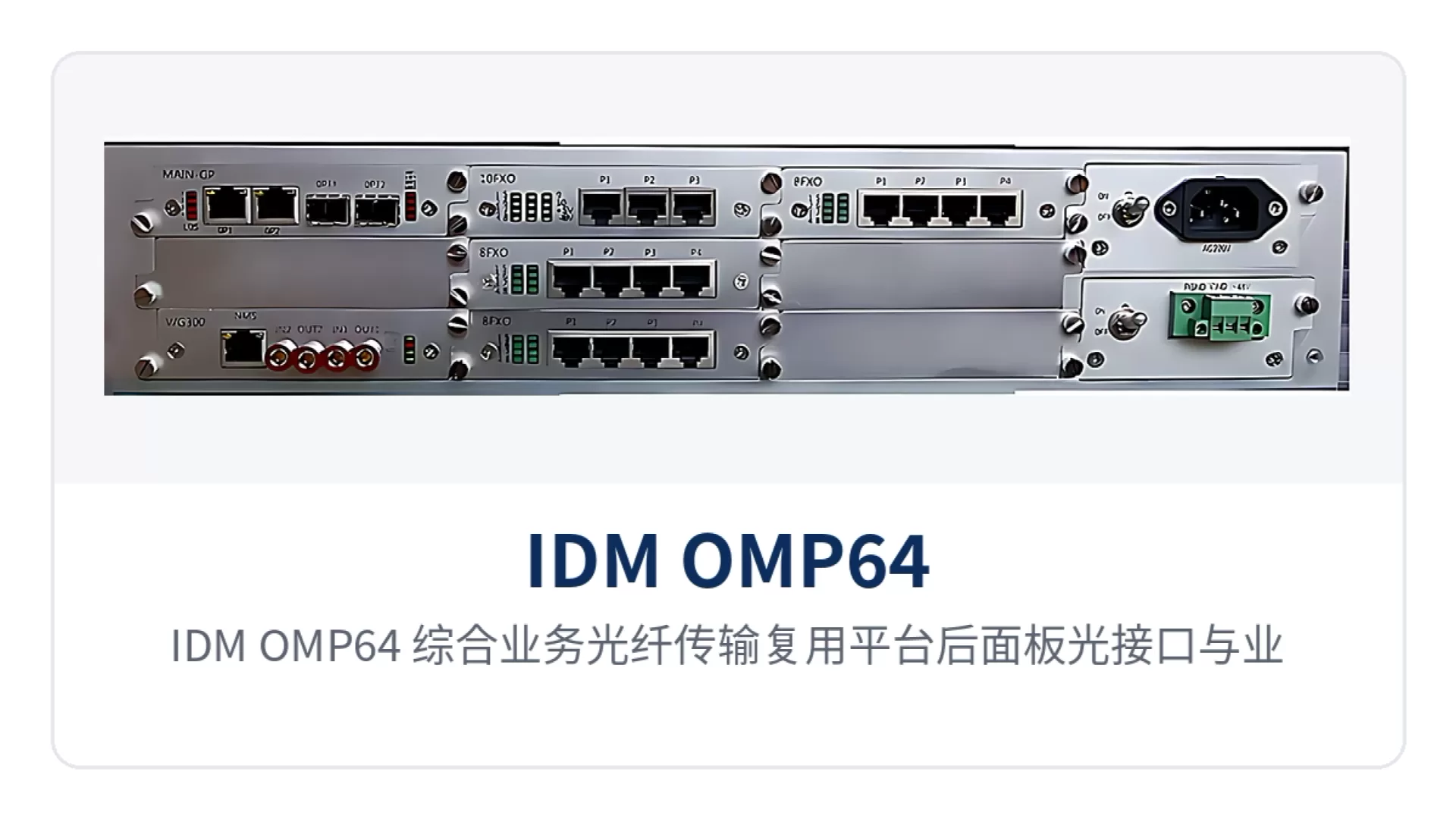

图2：IDM OMP64 综合业务光纤传输复用平台后面板光接口与业务接口布局
单纤2.5G怎么同时送64路电话与2路千兆网
2.5G光路在设备内部划分为语音与数据两类通道：64路电话按PCM30/31制式装进E1帧结构，E1通道符合ITU-T G.703标准，每路话路占64Kbps时隙，压缩按ITU G.711中A律；2路千兆以太网各占独立通道，按IEEE802.3协商速率。
两类业务在发送端复用到同一条2.5G光路上，接收端解复用后按原接口输出。这种分通道设计的关键在于互不改变对方的编码与帧结构：电话侧保持标准的随路信令与馈电方式，以太网侧保持标准的以太网帧，两侧设备按各自接口对接。对既有交换设备而言，IDM OMP64 相当于一条透明光纤延伸，割接时只需核对话路对应关系。作为一款面向专网场景的千兆网光端机与多业务光端机，该平台在同一光路上兼顾语音与数据的能力，正是政府专网光纤通信方案与军队应急通信车方案中常见的部署形态。
9组用户接口插槽怎么配盘
9组插槽决定业务扩展的边界，配盘思路是先定主控盘形态，再按话路与数据需求补业务盘。同一机箱平台插入不同主控盘可派生出不同机型，本稿 IDM OMP64 按2.5G光路、2路独立千兆以太网与64路电话话路配置供货。
可选的业务插盘范围较宽，语音、数据与汇聚三类盘型都能装进同一机箱，现场常按以下三类逐项核对盘型、路数与占用盘位数，先排语音再排数据与汇聚，避免漏配或盘位不够影响开通进度。
- 语音类：FXS、FXO、EM2/4线、热线、普通磁石、2100Hz磁石，按交换侧或用户侧选择盘型；
- 数据类：V.24/RS422/RS485、V.35、网桥、HIFI、GSM/CDMA，用于远动、保护或无线回传业务；
- 汇聚类：3UMPconv光口扩展盘，P4槽位的30路串口服务器插盘，P6槽位的8组100M以太网交换盘（占2个盘位），P2与P6的4组以太网交换盘（占1个盘位）。
配盘时先向光端机厂家确认每块业务盘占用的盘位数与槽位对应关系，避免出现槽位够用而盘位数不足的情况。盘位与业务量确定后，再核算光纤侧带宽与对端配置，一次性把两端设备配齐。瑞光极远（Raytrans）在产品展示中提供了完整的盘型清单与槽位对照，选型阶段可直接按表核对。
图3：IDM OMP64 综合业务光纤传输复用平台业务插盘与9组槽位特写
弱光链路仍能稳定传输：-36dBm灵敏度怎么用
接收灵敏度优于-36dBm 是 IDM OMP64 在长距与弱光链路下的余量来源。按发光功率-2～-11dBm与接收灵敏度-36dBm折算，一端到另一端的光功率预算约25dB，可用于覆盖光缆接头、跳线、分光器件与光纤老化带来的损耗。
核算时先取本端发光功率的下限值-11dBm，再减去对端接收灵敏度-36dBm，得到可用损耗预算；随后把光缆每公里损耗、熔接点数量与跳线数量逐项累加，并按工程经验预留检修余量。实际传输距离取决于所选SFP模块等级与线路条件，开通前用光功率计实测收光功率更稳妥。这一余量设计使该电话光端机在长距弱光链路上仍能保持话路与数据业务的稳定输出。
DC-48V与AC220V供电怎么选
供电方式在DC-48V与AC220V之间二选一，按站点电源制式定：通信机房与电力站所多取-48V直流通信电源，站房与办公楼多取220V交流市电。整机功耗≤250W，选型时按现场电源容量核对空气开关与线径，并把设备接地一并做进施工方案。
上电步骤按顺序执行，每一步完成并核对无误后再进入下一步，便于把故障定位在单一环节，减少反复拆装。现场常见的光路不通与话路无声，多数能在前三个步骤里发现，不必等到整机联调。
- 核对设备标注电压与机房电源制式是否一致，确认端子接线正确；
- 检查保护接地与电源端子压接是否牢固，避免带载松动；
- 上电后观察电源与告警指示灯，确认光口收光正常；
- 逐条验证电话话路与两路以太网业务，再做长时间通话测试。
典型应用场景
IDM OMP64 以点对点部署为主：两端各放一台设备，用一根光纤互连，站点侧的电话与以太网业务在中心机房还原后接入既有交换设备。以下三个行业是这款双千兆电话光端机常见的落点，扩容时只需增加业务插盘，不必重新敷设光缆。
电力专网：调度电话与站内数据一根光纤回传
变电站、供电所与调度中心之间通常要同时传送调度电话、远动数据与站内办公网络。IDM OMP64 在每座站点放置一台，把64路电话话路与2路千兆以太网合到一条2.5G光路上，替代过去电话光端机与网络光端机分别布放的做法，机房内设备数量与配线工作量同时减少。
电话侧按PCM30/31、G.711中A律接入，环路电流25mA/路，可直接对接调度交换设备；数据侧2路千兆以太网独立承载站内监控与办公业务。DC-48V供电与既有通信电源配套，电源盘、铃流盘的双备份与热插拔便于在不停业务的情况下更换故障盘。
轨道交通通信：车站与区间的电话与千兆数据同缆传输
车站、车辆段与线路区间之间需要传送行车电话、广播语音与监控数据，站点分散、光纤资源紧张。IDM OMP64 把64路电话与2路千兆以太网压进一根光纤，区间光缆的芯数需求随之下降，新建线路与既有线改造都能受益。
9组插槽让不同车站按业务量差异化配盘：话务量大的车站多配语音盘，监控点位多的站点加串口服务器盘或以太网交换盘。设备工作温度0℃～+40℃、湿度95%无凝结，部署在带温控的通信机械室内即可稳定运行。
军队与政府专网：双供电可选与告警可视的远端站点
军队、政府与政法系统的远端站所常处无人值守状态，供电与维护条件有限，正是军队应急通信车方案与政府专网光纤通信方案需要重点考量的环节。IDM OMP64 支持DC-48V与AC220V供电可选，适配机房直流电源与站点市电两种环境；面板的功能控制开关与告警指示让值守人员不必开箱即可判断运行状态。
网管可对设备在线实时配置、查询与故障统计管理，中心机房能远程掌握远端站点的业务与告警情况，减少巡检往返。19英寸2U机箱便于装进标准机柜，配合9组插槽按任务需要调整话路与数据配置。

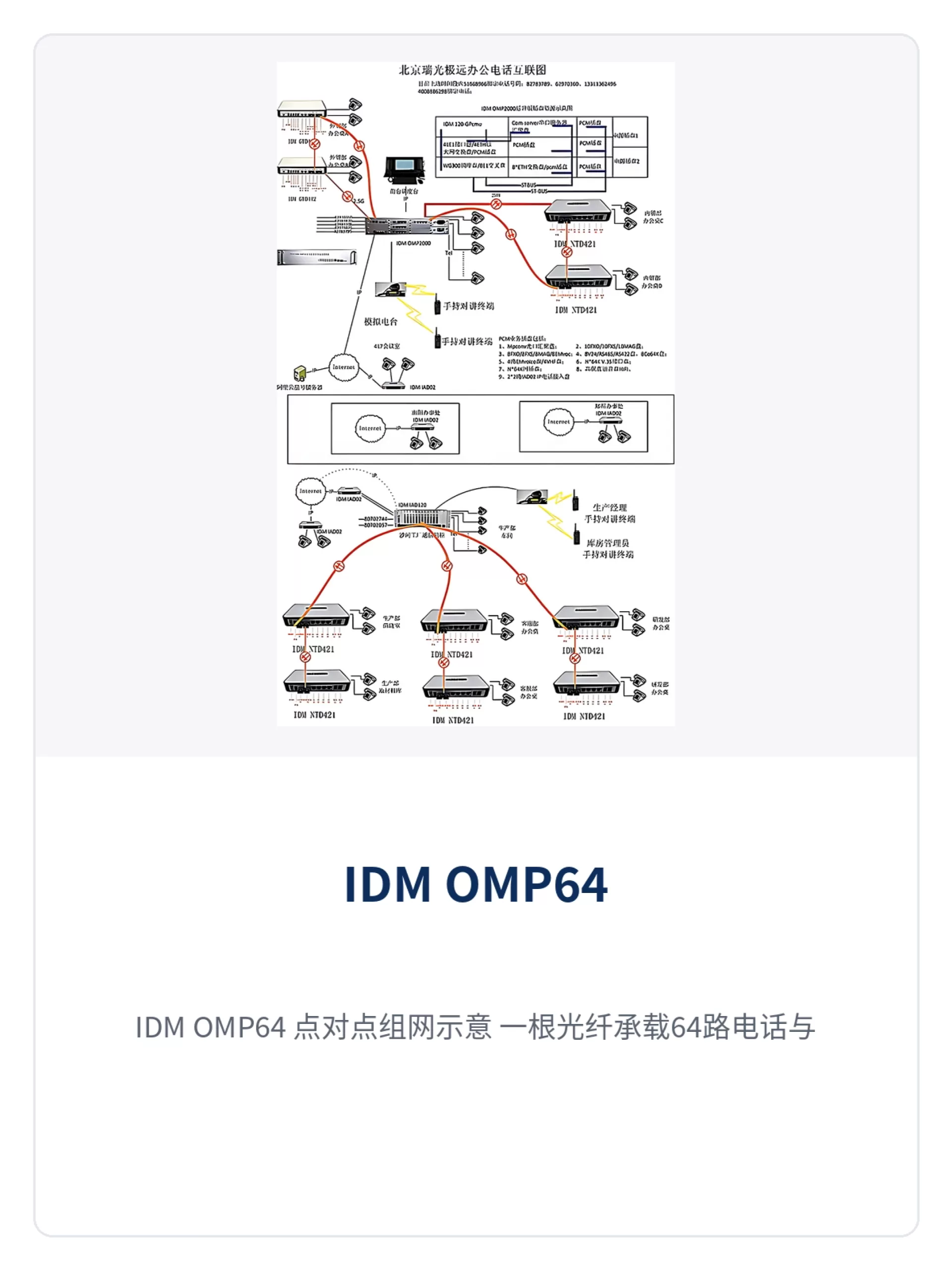

图4：IDM OMP64 点对点组网示意 一根光纤承载64路电话与双千兆以太网
结语
IDM OMP64 作为一款64路电话2.5G复用光端机，把64路电话话路、2路独立千兆以太网与可扩展业务插盘收进19英寸2U机箱，光口为SFP模块，接收灵敏度优于-36dBm，供电可选DC-48V或AC220V。对电力专网、轨道交通通信与军队政府专网这类站点分散、光纤有限的场景，一台设备即可完成语音与数据回传。
选型时按三步闭环：先统计现场话路数与以太网口数量，据此确定主控盘与业务插盘配置；再核算光缆损耗预算，确认SFP模块等级与线路余量；最后核对站点电源制式与机柜空间。三步落定后即可向厂家确认最终配置与报价。
