IDM OMP4000 -8E1-24超宽带综合业务光纤复用设备
4路隔离千兆
IDM OMP4000-8E1-24物理隔离千兆网光端机利用5G的光纤传输带宽（G.703标准），采用PCM30/31制式，可以提供双纤互备份，提供24路64K窄带用户接入+4E1+4路物理隔离线速千兆网，双2.5G光纤并行传输；同时，IDM OMP4000-8E1-24物理隔离千兆网光端机具有安装简易，能够适用各种应用环境的需求。
IDM OMP4000-8E1-24 24路窄带业务光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的超宽带综合业务光纤复用设备，作为一款性能出色的PDH光传输设备，用于在专网接入点把窄带话音、E1专线与物理隔离千兆以太网一次汇入光纤传输，满足多业务统一接入的产品展示需求。
设备采用PCM30/31制式，E1通道符合ITU-T G.703标准，线路侧配2个SFP光口、双2.5G光纤并行传输，整机光纤带宽5Gbps。作为专业的光纤复用设备与综合业务接入设备，用户侧提供24路64K窄带接入、4路E1与4路物理隔离千兆网，一个站点用一台PCM设备即完成三类业务的收拢与回传，广泛适用于政府专网光纤通信方案与军队应急通信车方案等场景，彰显了瑞光极远作为光端机厂家的技术实力。
核心参数速览：双2.5G SFP光口 · 5Gbps光纤带宽 · 24路64K窄带接入 · 4路E1透传 · 4路物理隔离千兆网 · 双电源DC-48V/AC220V · 整机功耗≤100W
24路窄带业务光端机是什么设备
24路窄带业务光端机指在一台设备内同时提供24路64K窄带业务接入与光纤上行通道的PCM设备，窄带侧按PCM30/31帧结构装帧后透传，对端解复用还原为原来的电话、音频或数据接口。
IDM OMP4000-8E1-24采用19英寸1U机箱，机内按业务种类配置用户接口卡，可选FXO/FXS、2/4线EM、RS232/RS422/RS485、同向64K、磁石、高保真与X.50等卡型。接口卡按站点业务组合，站点业务增加时增配或更换卡即可，不必更换整机。
光口为SFP可插拔结构，单模为标准配置，短距离布线可选多模模块；波长1310nm/1550nm，发光功率-1~-3dBm，接收机灵敏度优于-24dBm。面板提供功能控制开关与告警指示，运维人员在现场就能判断链路与业务状态。作为专业光端机厂家的成熟产品，瑞光极远（Raytrans）在该系列上积累了丰富的产品展示与工程应用经验，设备可广泛适配政府专网光纤通信方案与军队应急通信车方案等场景。

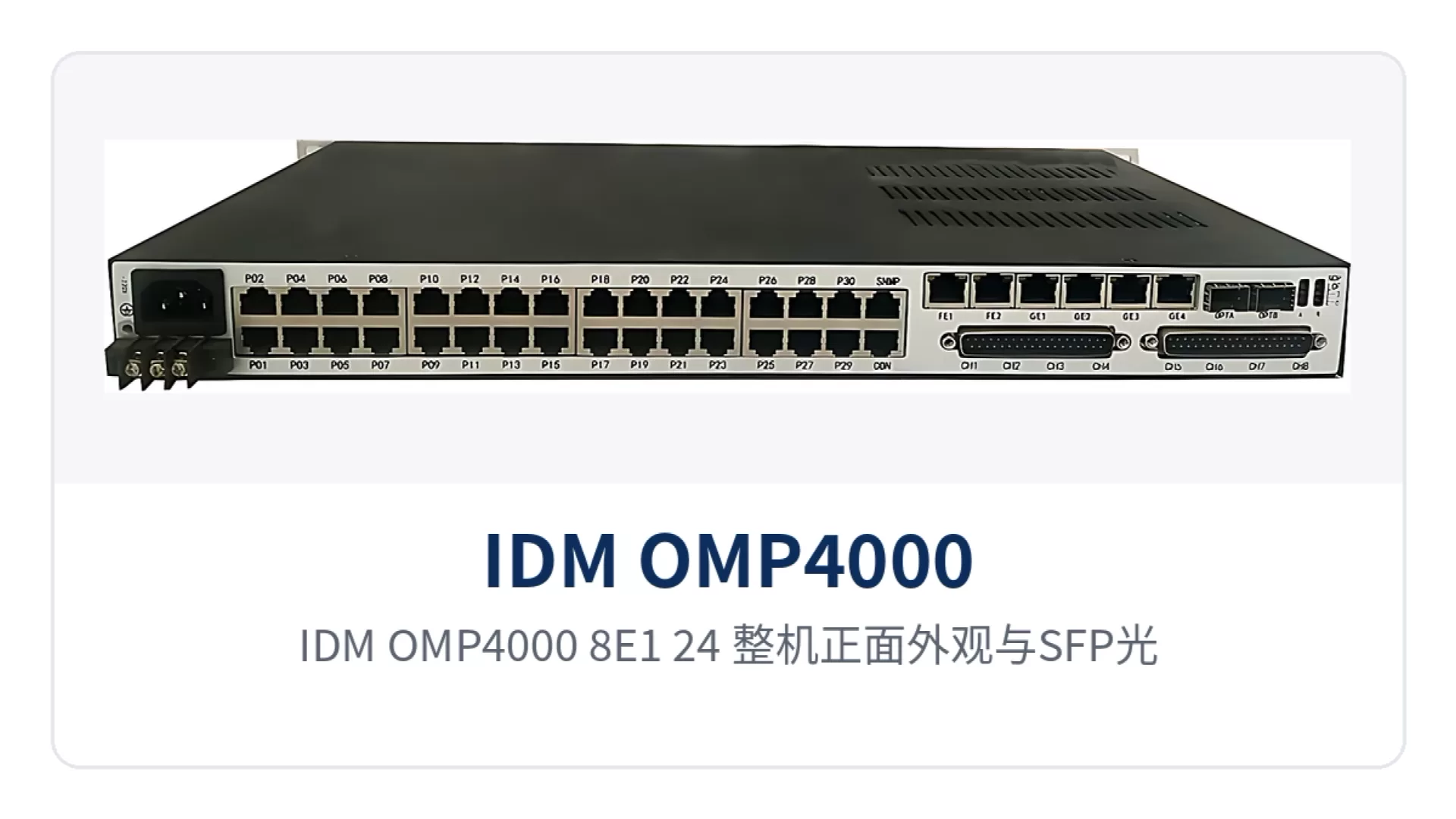

图1：IDM OMP4000-8E1-24 整机正面外观与SFP光口、业务告警指示灯特写
一台设备能带哪些业务：功能与承载能力一览
IDM OMP4000-8E1-24在一台1U设备内完成窄带业务接入、E1透传与隔离千兆以太网汇聚，功能覆盖传输、接入、保护与网管四类。表内功能项与现场业务一一对应，选型时按站点业务逐行勾选即可确定配置。
| 功能项 | 功能说明 |
|---|---|
| 双2.5G光纤传输 | 线路侧配2个SFP光口，双2.5G光纤并行传输，整机光纤带宽5Gbps |
| 光口1+1保护 | 两个光口可组成双纤互备份，一条光路异常时业务倒换到另一条光路 |
| 24路64K窄带接入 | 提供24路64K窄带用户接口，采用PCM30/31制式，按ITU G.711中A律编码 |
| 4路E1透传 | 4路E1按透传模式传输，码速率2048Kbps、码型HDB3，符合ITU-T G.703 |
| 4路物理隔离千兆网 | 提供4路物理隔离的线速千兆以太网，RJ45接口，10M/100M/1000M自适应 |
| 多类型用户接口卡 | 可配FXO/FXS、2/4线EM、RS232/RS422/RS485、同向64K、磁石、高保真与X.50卡 |
| SNMP网管 | 提供标准SNMP网管接口，可纳入既有网管系统统一监视与配置 |
| 告警指示 | 面板设功能控制开关与告警指示，便于现场定位链路与业务异常 |
| 双电源供电 | 支持DC-48V与AC220V双电源接入，适配市电机房与直流电源站点 |
核心参数
参数分光接口、E1接口、以太网接口、音频接口与供电环境五部分列出，数值取自产品资料原文。工程核算时按表逐项取数，光功率预算与站点电源容量都以表内指标为口径。选型前先把这五类参数与站点条件逐项对齐，再确定光模块等级与供电配置，可以减少二次改单。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光接口类型 | SFP | 可插拔模块，按线路距离与光纤类型选配 |
| 光纤模式 | 单模（可选多模） | 单模用于中长距离链路，多模用于短距离布线 |
| 光纤速率 | 5Gbps | 双2.5G光纤并行传输的整机带宽 |
| 波长 | 1310nm/1550nm | 由所选光模块决定 |
| 发光功率 | -1~-3dBm | 光模块典型发射指标 |
| 接收机灵敏度 | 优于-24dBm | 接收侧典型指标，链路余量据此核算 |
| E1码速率 | 2048Kbps | 单路E1通道速率 |
| E1码型 | HDB3 | 符合ITU-T G.703 |
| E1阻抗 | 75Ω/120Ω | 按对端设备接口选配 |
| E1帧结构 | PCM30/31 | 透传模式，不改变原有帧结构 |
| 以太网接口 | RJ45，10M/100M/1000M | 支持IEEE802.3，全/半双工/自适应 |
| 语音频带 | 300Hz~3400Hz | FXO/FXS话音频带要求 |
| 语音阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | FXO/FXS接口参数 |
| 语音压缩 | ITU G.711中A律 | 64Kbps PCM编码方式 |
| 环路电流 | 25mA/路 | 每路话路的馈电能力 |
| 供电方式 | DC-48V / AC220V / 双电源 | 按站点电源制式接入，可双路同时供电 |
| 整机功耗 | ≤100W | 整机功耗指标 |
| 工作温度 | 0℃～40℃ | 机房与带温控机柜环境 |
| 相对湿度 | ≤90%（无凝结状态） | 室内安装条件 |
4路物理隔离千兆网怎么接入
物理隔离指4路千兆以太网在设备内部各占独立通道、独立转发，端口之间的数据面与带宽互不共享。一路端口的流量突发不会占用其他端口的转发能力，业务之间也不存在共享缓存带来的相互影响。
以太网接口为RJ45，传输速率10M/100M/1000M自适应，符合IEEE802.3标准，工作方式支持全/半双工/自适应。每一路按接口线速转发，与窄带业务、E1通道在同一根光纤上并行传输，互不挤占。
现场按安全域分配业务，一路一个安全域，接线后不必再做端口间的访问控制。四路隔离口的常见分工按站点业务量调整，一般参考以下组合，口数紧张时优先保住视频与调度两类业务：
- 视频监控网独占一路，摄像头码流与其他业务分开；
- 办公网与生产管理网各占一路，两张网互不可见；
- 调度数据或远动业务占一路，与视频、办公业务分离；
- 备用端口预留在机柜内，后续新增业务直接接入。
隔离在硬件通道层面完成，不必依赖交换机的VLAN划分，检修某一组端口也不影响其余业务运行。端口异常的排查范围限于该路业务本身，不牵动整机配置。这一点对电力、轨道与军警专网同时承载多张独立网络的要求尤为贴合，也正是瑞光极远（Raytrans）综合业务接入设备在政府专网光纤通信方案中广受认可的原因之一。
双2.5G光纤与双电源怎么保障业务连续
线路侧两个SFP光口可组成光口1+1保护，双纤互备份的接法让主用光路出现异常时业务倒换到备用光路。光路层的倒换对业务侧透明，窄带话路与千兆以太网不必重新配置，站点侧也不需要人工切换。
供电侧支持DC-48V与AC220V双电源冗余接入，机房直流通信电源与站点交流市电可同时接入，一路失电由另一路继续供电。整机功耗≤100W，站点既有电源容量通常可以直接承担，不必为设备单独增容。
E1通道采用透传模式，码速率2048Kbps、码型HDB3，阻抗75Ω/120Ω可选，既可与既有PCM设备对接，也可把E1业务按原样送到对端。窄带业务、E1与隔离千兆网分属不同通道，某一类业务割接不影响其余两类。该PCM设备与光纤复用设备的组合形态，使瑞光极远（Raytrans）光传输设备在军队应急通信车方案等对连续性要求严苛的场合中具备可靠的部署基础。

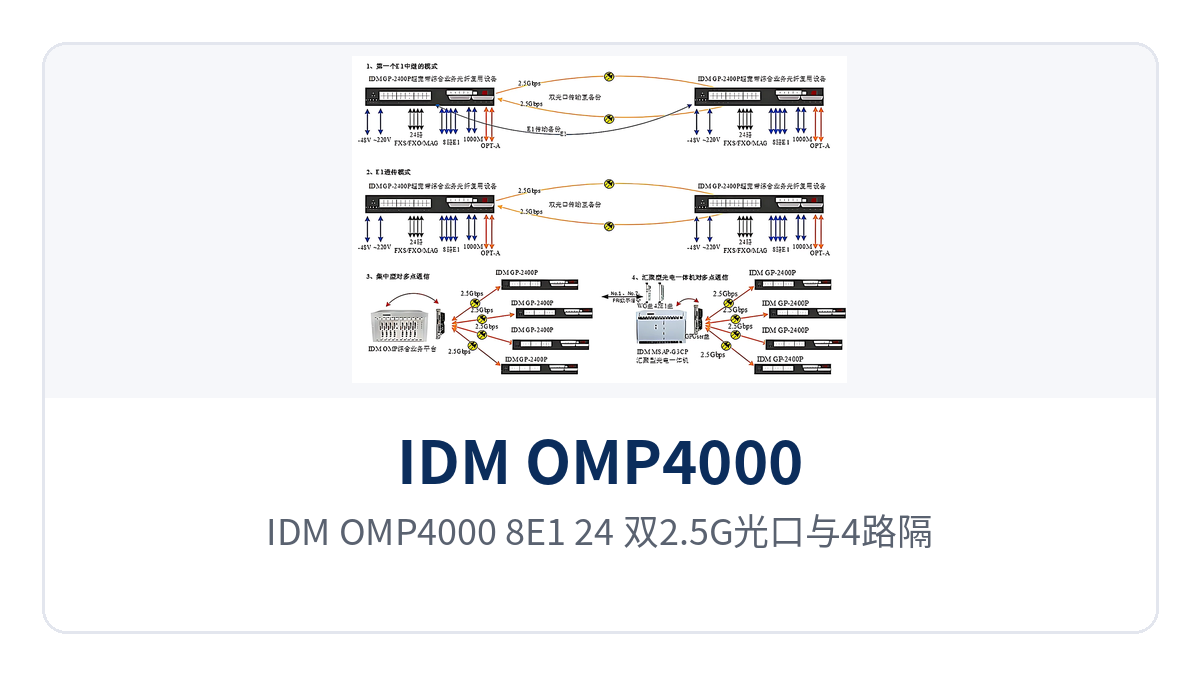

图2：IDM OMP4000-8E1-24 双2.5G光口与4路隔离千兆网、24路窄带业务的点对点组网拓扑示意
典型应用场景
IDM OMP4000-8E1-24以点对点部署为主：业务侧站点放一台设备，中心机房放一台设备，两端经光纤直连。以下三个行业是这款5Gbps光纤复用设备常见的落点，也覆盖了PDH产品展示中的典型应用画像。
电力配网与变电站通信：隔离千兆网与调度窄带业务同缆回传
变电站、配电所与新能源升压站同时运行调度电话、远动数据与视频监控三类业务，站点多为无人值守，机房空间与光纤芯数都有限。IDM OMP4000-8E1-24把24路64K窄带业务、4路E1与4路物理隔离千兆网收进同一台1U设备，站内不必再为每类业务各配一台光端机，一台综合业务接入设备即可完成多业务汇聚。
调度电话与热线接FXO/FXS卡，远动与保护信息走E1通道，视频监控、办公与生产管理网各占一路隔离千兆口。双电源接入站内直流通信电源与交流市电，0℃～40℃的工作温度适配带温控的通信机房，设备上架后按装机图对接线序即可开通。
轨道交通沿线通信：双2.5G并行与双电源支撑区间业务不中断
铁路、地铁与高速公路沿线站点间距数公里，站间业务兼有行车电话、广播语音、监控数据与办公网络，接入点分散、机房条件有限。IDM OMP4000-8E1-24按站点分布逐级串接，各站就近接入业务后经主干光纤回传中心机房，作为光纤复用设备承担沿线多业务通道的汇聚与回传。
双2.5G光纤并行传输让24路窄带与4路隔离千兆网同时在线，视频监控独占一路隔离口，调度电话与数据走各自接口，链路检修时互不干扰。双电源与双纤互备份的组合，使单条光路或单路电源检修期间沿线业务仍可继续运行。
军队与政府专网：现场快速开通的多业务接入点
野外指挥所、临时驻训点与应急通信现场通常没有现成传输资源，需要在短时间内建立电话、数据与网络通路。IDM OMP4000-8E1-24为19英寸1U机箱，运输与上架都方便，两端设备成对开通即可在一对光纤上同时跑通窄带、E1与隔离千兆网，契合军队应急通信车方案对快速部署的要求，也可作为政府专网光纤通信方案中的远端接入节点。
4路物理隔离千兆网让指挥网、视频回传网与办公网各走独立通道，涉密与非涉密业务在硬件层面分开。SNMP网管接口便于中心机房远程查看远端设备状态，减少野外值守与巡检往返；告警指示与功能控制开关让现场人员在无仪表的条件下也能完成基本判断。
结语
作为一款把宽带与窄带业务收进一台1U机箱的24路窄带业务光端机，IDM OMP4000-8E1-24以双2.5G光纤并行传输提供5Gbps光纤带宽，承载24路64K窄带接入、4路E1与4路物理隔离千兆网，双电源供电、整机功耗≤100W。瑞光极远（Raytrans）长期深耕光传输设备与PCM设备领域，该型号也是其光端机厂家产品线中面向多业务接入的代表机型之一。
对电力配网、轨道交通沿线与军队政府专网这类站点分散、光纤与机房空间有限的场景，一台设备即可完成窄带业务与隔离千兆网络的同缆回传。选型时先统计站点的窄带路数、E1通道数与以太网安全域数量，再核对光模块等级与站点电源制式，即可确定两端配置。
常见问题
一条传输通道怎么能同时传出语音、数据和以太网业务？
IDM-MINI 的复用思路先把语音、数据与以太网业务统一转换为E1数据流，再按时隙分配带宽。语音每路占1个64K时隙，V.35数据按n×64Kbps（n=0～31）占用相应时隙，以太网按N×2.048Mbps（N≤50）配置带宽档位。一条E1通道码速率2048Kbps、帧结构PCM30/31，30个时隙承载业务，随路信令随话路时隙传递，8路语音、1路n×64K数据与以太网业务共享这条通道的容量；改走光纤通道时，光接口收/发速率155M/155M，以太网带宽的配置空间更大。
查看完整回答安装接线后某路电话无声或数据不通，怎么排查和日常维护？
某路电话无声或数据不通时，先确认两端设备成对配置、光口跳线与E1线缆成端可靠；再用光功率计核对收光功率是否落在接收灵敏度余量内；随后核对E1接口码速率2048Kbps、码型HDB3与75Ω/120Ω阻抗形态是否与对端一致；最后核对业务接口卡槽位、接口线序与业务清单配置是否对应。设备面板提供线路运行声光告警指示功能，链路上出现信号丢失等异常时可在现场直接判断。日常维护建议断电后插拔业务接口卡与光口、定期清洁光端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答什么场合适合选 IDM-MINI？选型要核对哪些参数？
选型判断依据是站点之间已有哪种传输资源、业务带宽需要多大。已有2M专线、微波或DDN资源的站点，用E1通道接入即可延伸接口工作距离，不必新敷光缆；已自备光缆的站点，用光纤通道接入可获得单模单纤20Km的传输距离与155M光速率。核对项有四：一是语音路数与数据接口类型，按现场业务清单确定；二是以太网带宽档位N×2.048Mbps（N≤50）；三是供电方式选AC220V还是DC-48V；四是安装环境，工作温度0℃～40℃、相对湿度≤90%（无凝结），适合机房或带温控的通信机柜。
查看完整回答电话光端机能传多远，链路怎么核算？
电话光端机能传多远由光路预算决定，设备不单独给出固定公里数。IDM-30EN 光口速率 155Mbps、波长 1310nm、接口形式 FC，发光功率 -4～-12dBm，接收灵敏度优于 -34dBm、接收动态范围 34dBm。按发光功率下限 -12dBm 与灵敏度 -34dBm 计算，链路允许衰减约 22dB；实际距离要结合光缆每公里衰减、熔接点与连接器损耗核算，并留出余量。
查看完整回答安装接线后部分业务不通或电话无声，怎么排查？
先确认两台 IDM-30EN 的业务配置与光口跳线是否成对成端，再核对 E1 侧码型 HDB3、帧结构 PCM30/32 与阻抗（75Ω 非平衡或 120Ω 平衡）两端是否一致，随后用光功率计核对收光值是否在接收灵敏度优于 -34dBm 的余量内，最后检查同轴或双绞线接头与话机接线线序。日常维护建议断电后插拔光口与业务接口，定期清洁光缆端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。
查看完整回答
