IDM OMP4000-10G多业务光端机

IDM OMP4000-10G 双10G互备份光纤复用设备是北京瑞光极远数码科技有限公司（Raytrans）研制的 10G 超宽带综合业务光纤复用设备，作为一款面向专网市场的多业务光端机，用于在一根光纤上同时承载 E1、千兆以太网与电话语音三类业务。设备的光接口采用 SFP 模块、光纤速率 10Gbps，可配置 2 个 10Gbps SFP 光口做双纤互备份，以太网接口为 4 个物理隔离的 10/100/1000M 口，E1 接口按 ITU-T G.703 透传，电话语音按 ITU G.711 A 律编码，适合电力、轨道交通与军队政府等专网把分散站点的专线、数据与语音集中回传到中心机房。该设备可广泛应用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景，作为电话光端机与多业务光端机的理想选择，瑞光极远（Raytrans）凭借可靠的产品展示与深厚的光端机厂家技术积累，持续为各行业用户提供优质的光端机产品与解决方案。

核心参数速览：光纤速率 10Gbps · 双 10Gbps SFP 光口互备份（单模，可选多模，1310nm/1550nm）· 4 个物理隔离 10/100/1000M 以太网口 · 4 组 E1 透传（2048Kbps，HDB3，ITU-T G.703，75Ω/120Ω，PCM30/31）· 30 路电话接口（需配电话模块，ITU G.711 A 律，25mA/路）· 供电 DC-48V/AC220V 双电源，整机功耗 ≤100W · 标准 19 英寸 1U 机箱

双10G互备份光纤复用设备是什么设备

双10G互备份光纤复用设备是把多类不同接口的业务装进同一根光纤通道传输的设备，两端各放置一台：一端把 E1、以太网与电话语音信号复用到 10Gbps 光路上，另一端解复用还原，各类业务按原有接口标准原样送给既有的交换机、保护装置或话路设备。作为一款典型的产品展示，这类光端机在政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案中都有广泛应用。

IDM OMP4000-10G 的光口采用 SFP 可插拔模块，光纤速率 10Gbps，单模光纤（可选多模），波长 1310nm/1550nm，发光功率 -1~-3dBm，接收机灵敏度优于-24dBm，可据此核算链路损耗预算并选配对应距离等级的 SFP 光模块。设备提供 2 个 10Gbps SFP 光口，可配置为双纤互备份，两路光路互为备用。这款多业务光端机由瑞光极远（Raytrans）研发制造，在电话光端机产品线中属于高带宽复用型号。

三路业务在 IDM OMP4000-10G 内部各占独立通道，互不改变对方的编码与帧结构。E1 业务按 2048Kbps 码速率、HDB3 码型以透传方式承载，不改变时隙内容；以太网业务按 10M/100M/1000M 自适应协商，符合 IEEE802.3；电话语音走 PCM 话路，音频范围 300Hz~3400Hz，按 ITU G.711 A 律压缩，环路电流 25mA/路。三类业务共享 10Gbps 光路带宽，同时到达对端站点。作为专业光端机厂家，瑞光极远（Raytrans）在该系列光端机中集成了完整的电话光端机与多业务光端机功能。

图1：IDM OMP4000-10G 整机外观与接口布局

一台设备能提供哪些接口和功能

IDM OMP4000-10G 用一台 1U 设备同时提供光纤传输、E1 通道、千兆以太网与电话语音四类能力，替代过去分别布放的多台单功能传输设备。作为一款高度集成的多业务光端机，它在一台光端机内融合了电话光端机的语音接入能力与以太网复用能力。各项功能与对应的接口标准如下表：

功能项	功能说明
10Gbps 光纤传输	光接口为 SFP，光纤速率 10Gbps，单模（可选多模），波长 1310nm/1550nm，一根光纤同时承载 E1、以太网与电话语音三类业务
双 10G 光口互备份	提供 2 个 10Gbps SFP 光接口，可配置双纤互备份，两路光路互为备用，减少主干链路单点故障
4 组 E1 透传	码速率 2048Kbps，码型 HDB3，符合 ITU-T G.703，阻抗 75Ω/120Ω 可选，帧结构 PCM30/31，透传模式不改变时隙内容
4 路物理隔离千兆以太网	提供 4 个物理隔离的 10/100/1000M 以太网接口，符合 IEEE802.3，接口为 RJ45，支持全/半双工与 10M/100M/1000M 自适应
电话语音接入	音频范围 300Hz~3400Hz，三元复式阻抗 200Ω+560Ω//0.1μF，ITU G.711 A 律压缩，环路电流 25mA/路；需要语音业务时配置电话模块，可提供标准定义的 30 个电话接口
SNMP 网管与告警	提供标准的 SNMP 网管接口，机箱设功能控制开关与告警指示，便于远程监视设备运行状态
双电源冗余供电	支持 DC-48V、AC220V 与双电源接入，两路电源分别接入，单路电源故障不影响业务运行

具体的端口数量、业务路数与隔离配置以厂家技术资料和商务确认为准。设备采用标准 19 英寸 1U 机箱架构，安装简易，能够适用各种应用环境的需求。瑞光极远（Raytrans）作为光端机厂家，可针对政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案提供对应的产品展示与选型支持。

核心参数

IDM OMP4000-10G 的技术参数覆盖光接口、E1 接口、以太网接口、电话语音接口、电源功耗与环境条件六部分，关键指标如下表，数值以厂家产品资料与出厂检测为准：

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，便于按距离更换与备件
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	10Gbps	E1、以太网与电话语音业务共享
光口数量	2 个 10Gbps SFP 光口	可配置双纤互备份
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1 码速率	2048Kbps	码型 HDB3
E1 标准协议	支持 ITU-T G.703	标准 E1 接口规范
E1 阻抗	75Ω/120Ω	按对接设备接口选择
E1 帧结构	PCM30/31	一次群帧结构
E1 模式	透传	业务原样传输，不改变时隙内容
以太网接口	RJ45，10M/100M/1000M	4 个物理隔离口，符合 IEEE802.3，全双工/半双工/自适应
电话语音音频范围	300Hz~3400Hz	电话话路带宽
电话语音阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	电话用户线接口标准
电话语音压缩率	ITU G.711 A 律	64Kbps PCM 编码
电话语音环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V / AC220V / 双电源	双电源接入提升供电可靠性
整机功耗	≤100W	含业务盘与光模块的整机值
工作温度	0℃～40℃	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限

设备形态、光口与电源怎么接

IDM OMP4000-10G 采用标准 19 英寸 1U 机箱架构，前面板集中布置 E1、以太网与电话业务接口并配运行指示灯，后面板布置 SFP 光口与电源端子，安装与维护都在机柜正面完成，适合站点数量多、维护半径大的专网项目。瑞光极远（Raytrans）为该多业务光端机提供完整的产品展示与技术文档，方便集成商在政府专网光纤通信方案、军队应急通信车方案和智慧矿山通信方案中快速部署。

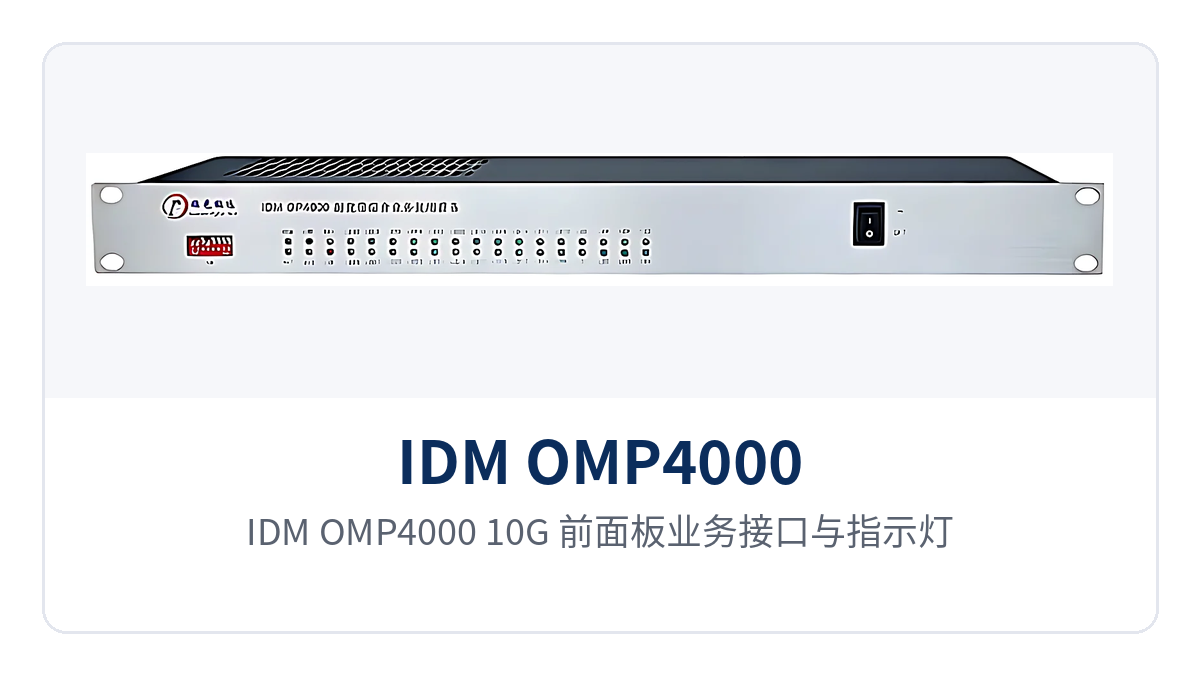

图2：IDM OMP4000-10G 前面板业务接口与指示灯

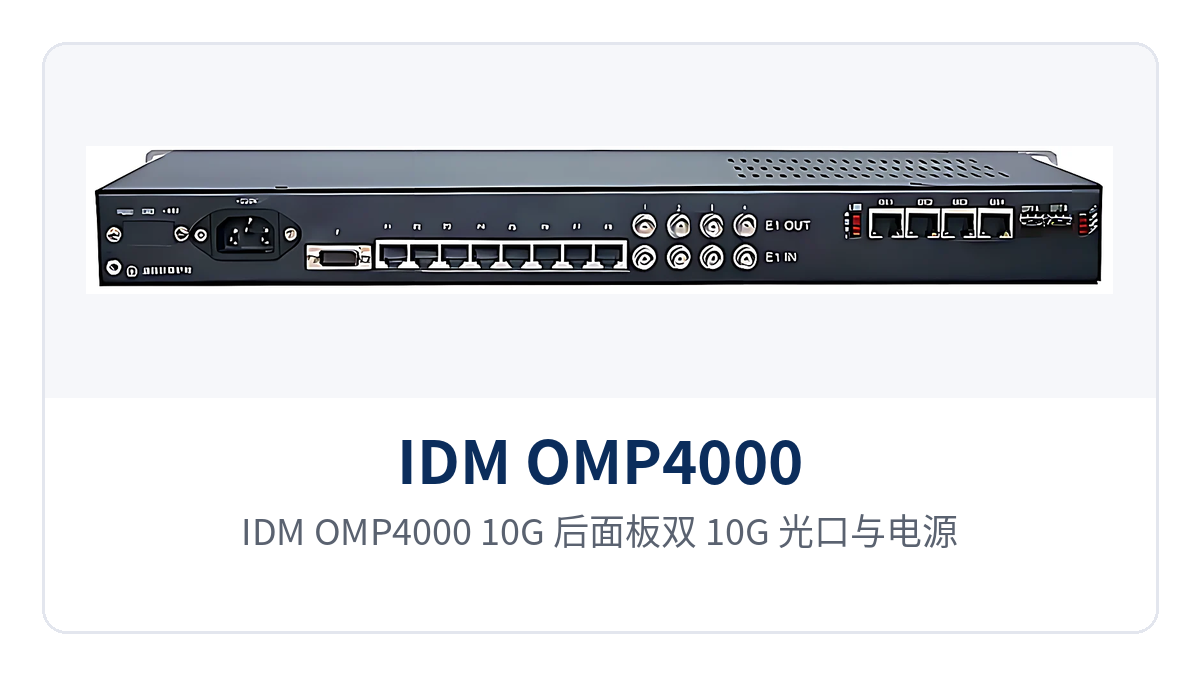

图3：IDM OMP4000-10G 后面板双 10G 光口与电源端子

双10G SFP 光口怎么做双纤互备份

双纤互备份的要点是用两路相互独立的光纤把两台设备连接起来，任一路光纤或光模块故障时业务仍不中断。IDM OMP4000-10G 提供 2 个 10Gbps SFP 光接口，两条光纤可以走不同的管道路由或不同的光缆段，光口按 1+1 保护方式工作，主用光路故障后业务转到备用光路，主干链路的单点故障风险随之下降。光模块按链路长度选配，插拔式更换不动机箱内其他板卡。这一特性使该光端机在军队应急通信车方案等对链路可靠性要求极高的场景中表现突出。

双电源怎么接

双电源接入的要点是把两路相互独立的电源分别送到设备的两个电源输入端，让任一路失电时业务仍不中断。IDM OMP4000-10G 支持 DC-48V、AC220V 与双电源三种供电方式，通信机房常用的 -48V 直流与 220V 交流市电可以各占一路，整机功耗 ≤100W，对蓄电池容量与机房空调的要求不高。接线时先核对机房电源制式与设备标注是否一致，再检查接地与端子压接是否牢固，随后上电观察电源与告警指示灯，确认收光正常后再逐条业务验证。瑞光极远（Raytrans）作为光端机厂家，为智慧矿山通信方案等严苛环境应用提供了完善的双电源冗余设计。

差异化价值：双10G互备份、4路千兆隔离与E1透传

IDM OMP4000-10G 作为一款面向专网的产品展示机型，其差异化集中在四点：主干光路双 10G 互备份、以太网口物理隔离、E1 按标准透传对接既有专网、SNMP 网管支持远程维护。这款光端机设备的多项能力与专网客户的实际价值对应如下表：

差异化点	对专网客户的价值
双10G互备份：双10G SFP互备份，专网主干链路不断纤	2 个 10Gbps SFP 光口可配置双纤互备份，主用光路故障时业务转到备用光路；一根 10Gbps 光纤同时承载 E1、千兆以太网与电话语音三类业务，节省纤芯资源
4路千兆隔离：4路千兆物理隔离，生产与管理网安全分载	4 个 10/100/1000M 以太网口物理隔离、各自独立，可分别承载生产控制网、办公管理网与视频监控等业务，互不串扰；接口 10M/100M/1000M 自适应，现场免设置
4组E1透传：4组E1透传兼容G.703，无缝对接电力继保	4 组 E1 通道按 ITU-T G.703 透传，码速率 2048Kbps、码型 HDB3、阻抗 75Ω/120Ω 可选，对端继电保护装置与调度交换机无需调整配置
SNMP网管：提供标准 SNMP 网管接口	运维人员在中心机房即可监视远端站点设备状态与告警，减少无人值守站点的现场巡检次数

典型应用场景

IDM OMP4000-10G 作为一款多业务光端机，其部署方式以点对点为主：两端各放一台设备，用光纤互连，站点侧的 E1、以太网与电话业务在中心机房还原后接入既有传输与交换设备；站点扩容时只需增加业务板卡，不必重新敷设光缆。

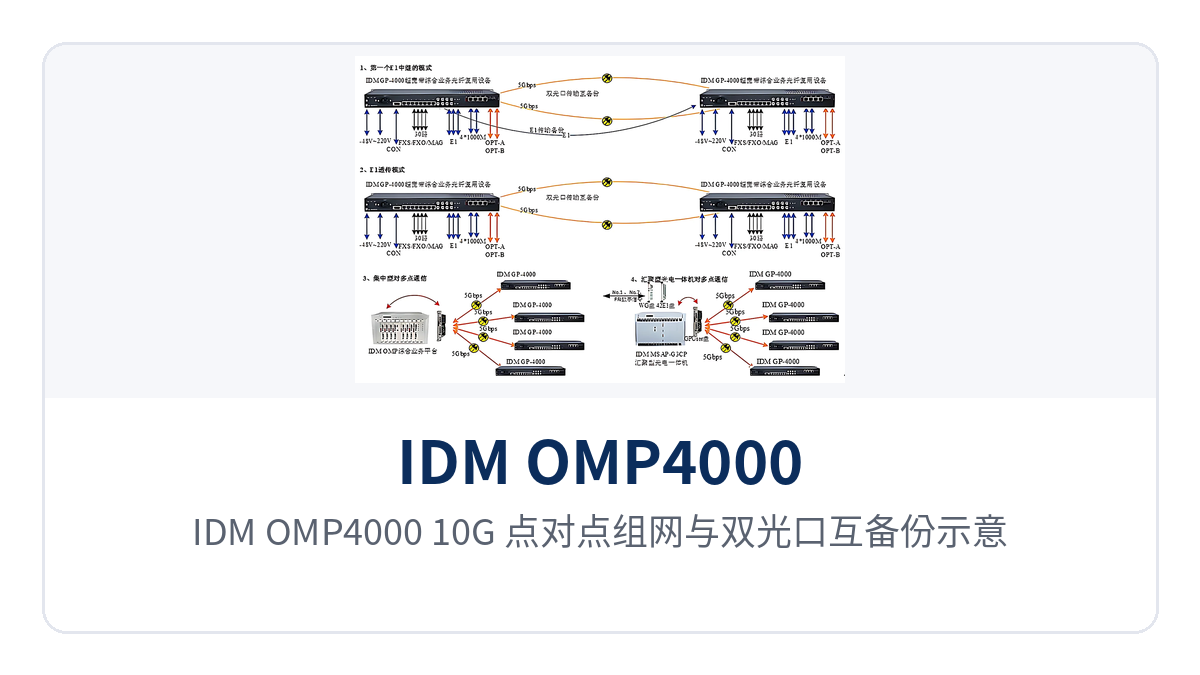

图4：IDM OMP4000-10G 点对点组网与双光口互备份示意

电力与能源工业专网

电力变电站、开闭所与新能源场站之间需要同时传送调度电话、自动化 E1 专线与站内数据。IDM OMP4000-10G 在每座站点放置一台，用一根 10Gbps 单模光纤把站间调度音频、E1 通道与数据业务合路传输，替代过去多台设备叠加与多线路租用的做法。4 组 E1 通道按 ITU-T G.703 透传，可直接对接继电保护装置与调度交换机，对端设备无需调整配置；电话语音接口按 ITU G.711 A 律编码、环路电流 25mA/路，可直接对接调度话路设备。

轨道交通与管廊通信

地铁车站、车辆段与城市地下管廊的站点分散、间距长，站间通常要同时传送专用电话、监控数据与设备网管信息。IDM OMP4000-10G 的双 10G 光口可分别走不同管孔，形成双纤互备份，避免一路光缆被挖断即造成站间业务全断；4 个物理隔离以太网口可把行车相关网络与运维办公网络分开承载，互不影响。设备 1U 机箱部署在车站通信设备室与管廊节点机柜内，便于集中维护。

军队与政府专网

军队与政府专网对链路的抗毁性与自主维护提出较高要求，站点往往分布在野外与边远地区。IDM OMP4000-10G 用一根 10Gbps 光纤收敛语音、数据与专线业务，减少光缆敷设量与暴露面；DC-48V 与 AC220V 双电源接入适配野外油机、蓄电池与市电混合供电场景，SNMP 网管接口让上级机房可以远程掌握各站点运行状态，减少人员往返。该光端机同样适用于政府专网光纤通信方案与军队应急通信车方案，在智慧矿山通信方案中也能发挥光纤复用优势。

光纤复用设备怎么选

光纤复用设备怎么选，按业务路数、光纤线路条件、供电与环境三条逐项核对即可闭环。

• 核对业务类型与路数：确认需要几组 E1 通道、多少路电话语音与几路以太网，与 IDM OMP4000-10G 的 4 组 E1、4 个物理隔离千兆口、30 个电话接口（需配电话模块）逐项比对，路数不匹配时向光端机厂家确认同系列其他配置型号。

• 核对光纤线路条件：确认单模还是多模、波长取 1310nm 还是 1550nm、线路损耗预算多少，结合发光功率 -1~-3dBm 与接收机灵敏度优于-24dBm 核算后确定 SFP 光模块的距离等级；主干链路建议按双光口互备份规划。

• 核对供电与环境：DC-48V、AC220V 或双电源需与站点电源配套，环境温度 0℃～40℃、湿度不超过 90%（无凝结状态），建议部署在标准机房或带温控机柜内。

• 上电后先确认光口指示灯收光正常，再逐条验证 E1、以太网与电话业务，可缩短联调时间。

结语

IDM OMP4000-10G 作为一款双10G互备份光纤复用设备，用一根光纤同时承载 E1、千兆以太网与电话语音业务：2 个 10Gbps SFP 光口可做双纤互备份，让专网主干链路不断纤；4 个物理隔离千兆口把生产与管理业务安全分载；4 组 E1 透传兼容 G.703，无缝对接电力继保；标准 SNMP 网管接口配合 DC-48V/AC220V 双电源与 ≤100W 整机功耗，适配电力、轨道交通与军队政府专网的无人值守站点。这款光端机产品展示出瑞光极远（Raytrans）在多业务光端机领域的技术积累，选型时先核对业务路数与板卡配置，再核算链路损耗预算、确认站点供电与环境条件，并向光端机厂家确认最终配置与报价。如需完整组网方案，请联系北京瑞光极远数码科技有限公司（www.rdtcom.com，tel:010-51668966）。
