IDM OMP3500F综合业务光纤传输设备

2.5G双光口、2个千兆+4个百兆物理隔离网口、120路语音、

电话光端机·📅更新时间2026年10月12日·✍️管理员

2.5G光接口，19英寸3U标准机箱，（最多24组E1+2路物理隔离线速1000M以太网+4路物理隔离线速100M以太网+最多12个8路/10路的PCM业务插盘）；提供标准的SNMP网管接口。IDM OMP3500F物理隔离千兆网光端机具有安装简易，能够适用各种应用环境的需求。

综合接入设备多业务光端机1+1光保护物理隔离以太网电力能源专网通信

IDM OMP3500F单纤2.5G汇聚综合接入设备是北京瑞光极远数码科技有限公司研制的综合复用平台，由2.5G光纤传输接口、19英寸3U标准机箱与插盘式业务结构组成，用于在专网接入点用一对2.5G光纤同时承载16组透传E1、2组物理隔离线速千兆以太网、4组物理隔离线速100M以太网与最多120路窄带PCM业务，并提供2组2.5G光口互备份。作为一款面向专网接入的多业务光端机，这款单纤2.5G汇聚综合接入设备把电话、专线数据与以太网接入整合进同一台设备，替代多台单业务设备叠加，减少机房空间占用与设备间连线。瑞光极远凭借在光端机领域的深厚积累，将电话光端机、千兆网光端机等单业务产品的功能融合到一台多业务光端机之中，为政府专网光纤通信方案与军队应急通信车方案提供高集成度的产品展示。

IDM OMP3500F机箱结构采用19英寸标准机箱、插盘式设计，提供17个3U用户插盘槽位，采用大规模ASIC芯片设计，集成度高，板卡支持按需配置，站点业务类型变化时通过更换板卡即可调整。窄带PCM侧具有4组E1与所有用户接口之间的时隙无阻塞交叉连接能力，并具备多种时钟模式，能够满足各种应用环境的时钟需求。作为专业光端机厂家的代表产品，瑞光极远在该平台上实现了电话光端机、千兆网光端机与多业务光端机的统一承载，可广泛服务于视频监控、政府专网光纤通信方案及军队应急通信车方案等场景。

核心参数速览：2.5G光口 · 16路E1 · 2组千兆+4组百兆物理隔离以太网 · 120路窄带PCM · 1+1光保护 · 20/40/80KM可选 · 双电源供电 · 19英寸3U

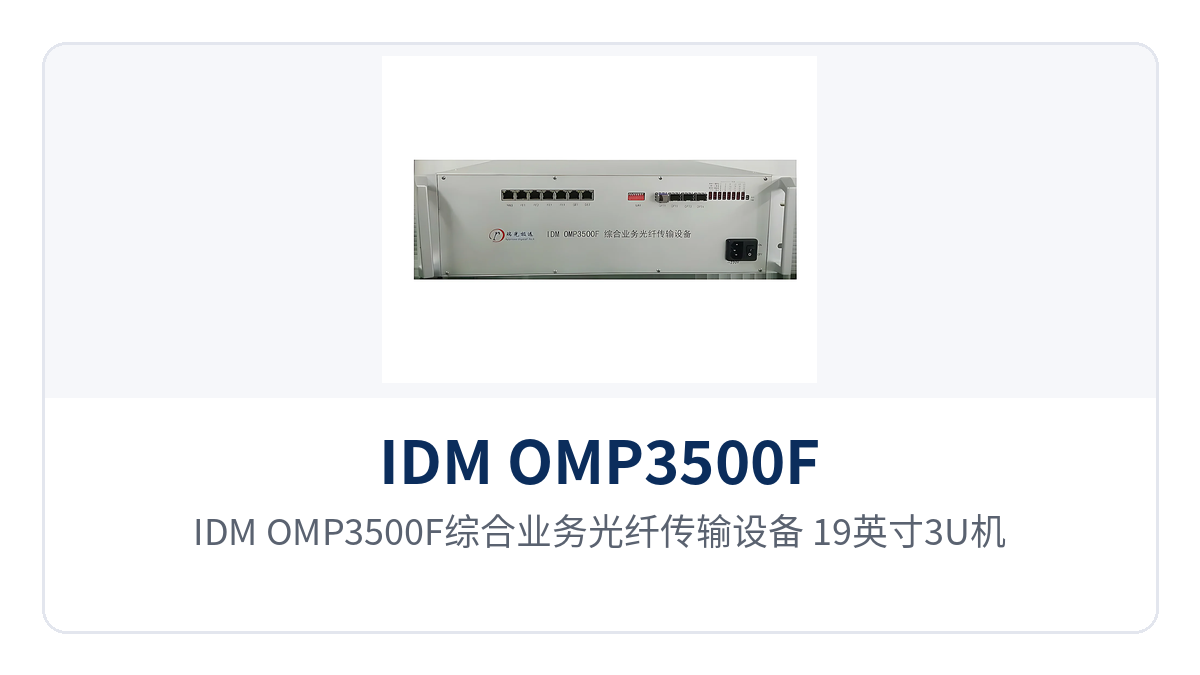

图1：IDM OMP3500F综合业务光纤传输设备 19英寸3U机箱整机外观与业务插盘槽位

单纤2.5G汇聚综合接入设备是什么设备？

单纤2.5G汇聚综合接入设备是把E1、以太网与窄带PCM三类业务复用到一对2.5G光纤上传输的综合复用平台，型号IDM OMP3500F以PDH、以太网和PCM技术为核心，技术性能符合ITU-T G.703、IEEE 802.3等标准建议。2.5G光带宽同时承载2组物理隔离的线速千兆以太网、4组物理隔离的线速100M以太网、16组透传E1与最多120路窄带PCM；16组E1以透传方式原样传输，窄带PCM业务经4组E1与全部用户接口做时隙无阻塞交叉后接入。一台设备同时提供语音、专线数据与以太网接口，接入点无需按业务类型分别配置多台单业务设备，机房结构与运维对象同步简化。作为专业光端机厂家的代表产品，瑞光极远推出的这款多业务光端机在政府专网光纤通信方案与军队应急通信车方案中均有成熟应用。

知识块：一纤多业务如何在一对2.5G光纤上实现

一纤多业务指2.5G光带宽被划分为承载不同业务的多个通道，通道之间互不干扰地独立传输。IDM OMP3500F在2.5Gbps光纤上同时承载2组物理隔离的线速千兆以太网、4组物理隔离的线速100M以太网、16组透传E1与最多120路窄带PCM，三类业务各自占用独立通道。IDM OMP3500F提供2组SFP 2.5G光传输接口，可组建点对点、链网、环网或1+1保护网络，一根光纤故障时业务切换至另一根光口，无需人工到场跳线。这款电话光端机与千兆网光端机功能合一的设计，让产品展示中的多业务融合优势一目了然。

一对2.5G光纤能带多少路业务？核心功能一览

IDM OMP3500F的功能按光传输、以太网接入、TDM与PCM接入、网管与保护四类划分，逐项说明见下表。

功能项	功能说明
2.5G光纤传输	提供2个SFP 2.5G光传输接口，单模（可选多模），传输距离支持20KM、40KM、80KM，默认配置为40KM
物理隔离以太网	提供2组物理隔离的线速千兆以太网与4组物理隔离的线速100M以太网，各端口组数据面隔离、互不抢占带宽
E1透传	提供16组透传E1，物理接口为CC3-16或CC3-8，符合ITU-T G.703，码型HDB3
窄带PCM接入	提供最多120路窄带PCM业务接入能力，提供语音、数据、图像等多种用户接口
时隙无阻塞交叉	4组E1与所有用户接口之间时隙无阻塞交叉连接，具有多种时钟模式
双光口互备份	提供2组2.5G光纤互备份，可组建点对点、链网、环网或1+1保护网络
SNMP网管	提供标准的SNMP网管接口，可纳入既有网管系统统一管理
模块化扩展	19英寸3U标准机箱、插盘式设计，提供17个3U用户插盘槽位；支持视频监控、视频会议板卡
双电源供电	支持DC-48V、AC220V双电源供电，整机功耗≤90W

IDM OMP3500F支持视频监控、视频会议板卡，也支持DC-48V、AC220V双电源供电，供电与业务板卡均可按需维护，减少站点停机时间。

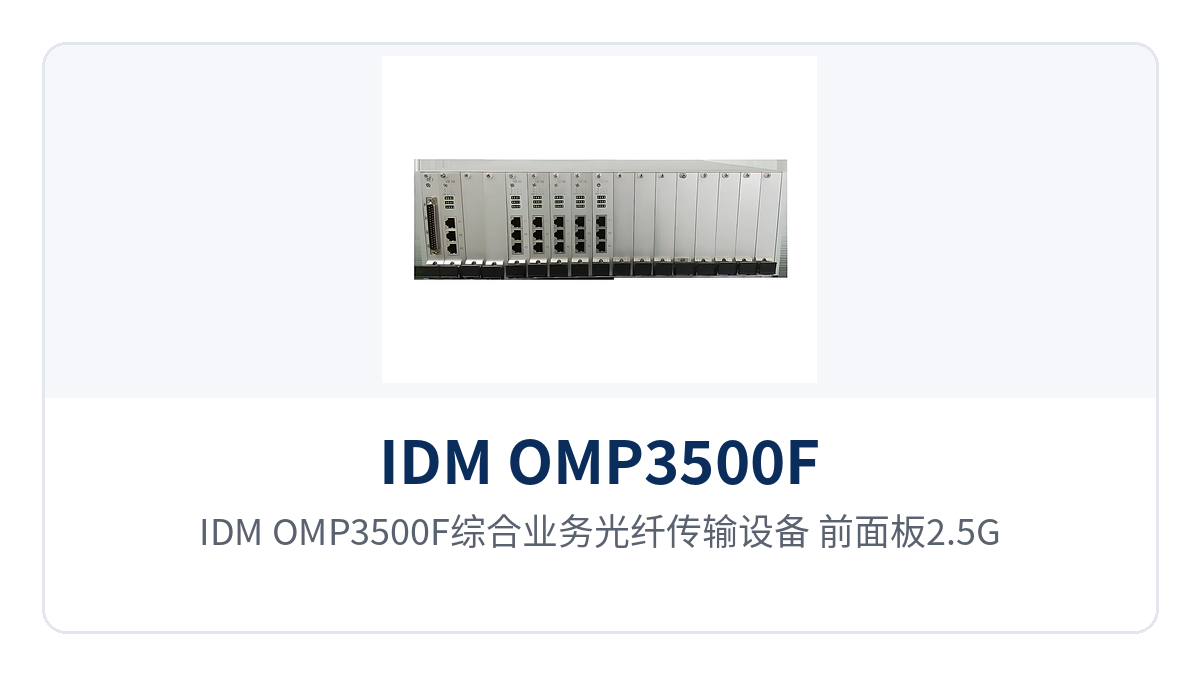

图2：IDM OMP3500F综合业务光纤传输设备前面板2.5G SFP光口与物理隔离以太网接口特写

16路E1与120路窄带PCM怎么接入同一台设备？

窄带PCM是IDM OMP3500F面向电话与低速数据接入的部分，机箱最多可插12个8路/10路的PCM业务插盘，各插盘按接口类型提供不同容量，见下表。

接口卡类型	每卡容量	典型用途
FXS/FXO卡	每卡10路或8路	模拟电话用户线、中继线接入
磁石卡	每卡10路或8路	磁石电话，多用于矿山、野外无人值守场合
2/4线EM卡	每卡4路	交换机E&M中继
RS232/RS422/RS485卡	每卡8路	串口数据、远动与监控数据
GSM/CDMA卡	每卡2路	无线中继或应急通道
USER通用接口卡	可混装4块PCM业务模块，每模块最多2路	灵活组合多种窄带业务

E1侧按原样透传处理。IDM OMP3500F的16组E1采用透传方式传输，码速率2.048Mbps、码型HDB3，符合ITU-T G.703，阻抗75Ω/120Ω可选；4组E1与所有用户接口之间做时隙无阻塞交叉连接，便于与既有程控交换、调度总机等设备直接对接。

2.5G光口1+1互备份与20/40/80KM传输怎么配置？

传输距离由光模块选型决定。IDM OMP3500F支持20KM、40KM、80KM三档单模SFP光模块（可选多模），光速率2.5Gbps、波长1310/1490/1550nm、发光功率-1~-10dB、接收机灵敏度优于-24dBm；默认配置为40KM，40KM及以上应用需结合光功率预算选择SFP模块，并在验收时用光功率计实测校核链路。

保护方式由2组SFP 2.5G光口承担：光口可组建点对点、链网、环网或1+1保护网络，一根光纤故障时业务自动切换至另一根光口，减少单点中断对业务的影响。SNMP以太网网管把站点设备纳入既有网管系统统一管理，运维人员在中心机房即可掌握远端站点运行状态。瑞光极远作为深耕光端机厂家领域多年的品牌，其产品展示中的这款多业务光端机已在视频监控、政府专网光纤通信方案及军队应急通信车方案等场景中广泛部署。

IDM OMP3500F技术参数

IDM OMP3500F作为一款多业务光端机，其技术参数分光接口、E1接口、以太网与电源环境几部分，接口电气特性按ITU-T、IEEE等标准建议执行，参数以光端机厂家技术资料与出厂检测为准。

项目	参数/指标	说明/适用条件
光接口类型	SFP	提供2个2.5G光传输接口，支持光口互备份
光纤模式	单模（可选多模）	按线路距离选型
光速率	2.5Gbps	波长1310/1490/1550nm
传输距离	20KM/40KM/80KM	默认配置40KM，与所选SFP光模块对应
发光功率	-1~-10dB	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	长距应用需校核链路预算
E1码速率	2.048Mbps	码型HDB3，符合ITU-T G.703
E1接口阻抗	75Ω/120Ω	帧结构PCM30/31，透传模式
E1物理接口	CC3-16/CC3-8	对应16组或8组E1接出

项目	参数/指标	说明/适用条件
以太网速率	10M/100M/1000M	支持IEEE 802.3，全/半双工/自适应
以太网组数	2组千兆+4组百兆	组间物理隔离、线速转发
窄带PCM容量	最多120路	机箱最多可插12个8路/10路的PCM业务插盘
FXO/FXS接口	音频300Hz~3400Hz	ITU G.711中A律压缩，三元复式阻抗200Ω+560Ω//0.1μF，环路电流25mA/路
磁石接口	音频300Hz~3400Hz	平衡600Ω，压缩率ITU G.711中A律，回波损耗不低于18dB
同向64K接口	码速率64Kbps	码型G.703标准，阻抗平衡120Ω
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	n×64Kbps（n=0～31）	接口类型RJ-45，符合ITU-T V.35建议

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	双电源供电，可同时提供~220V与-48V
整机功耗	≤90W	典型值
工作温度	-20℃~+50℃	相对湿度0~95%（无凝结）
机箱结构	19英寸3U标准机箱	提供17个3U用户插盘槽位，插盘式设计
产品尺寸	482×309×132(mm)	长度×深度×高度
网管	SNMP以太网网管	提供标准的SNMP网管接口

差异化价值

IDM OMP3500F这款多业务光端机的差异化能力结合专网接入点实际需求体现为以下三点，详见下表。

差异化卖点	对用户的价值
单纤2.5G汇聚16路E1+2路千兆+4路百兆物理隔离以太网，业务一纤回传	一对2.5G光纤同时承载16路E1透传、2组千兆与4组百兆物理隔离以太网及120路窄带PCM，接入点不必按业务叠加多台单业务设备，省机柜空间与设备间连线
2组2.5G光口1+1互备份，可组链网/环网，传输距离20/40/80KM可选	2组SFP 2.5G光口可组建点对点、链网、环网或1+1保护网络，20KM/40KM/80KM单模光模块按站点间距选型，光路故障时业务自动倒换，减少单点中断对沿线业务的影响
AC220V与DC-48V双电源供电，-20℃~+50℃工作，适应野外无人值守	交流与直流两路电源可按现场条件接入，一路电源故障不影响业务；-20℃~+50℃工作温度适配无空调机房，适合野外无人值守站点长期运行

典型应用场景

电力与能源工业专网

变电站、配电所、开闭所与新能源场站升压站同时存在调度电话、远动数据与视频监控三类业务。IDM OMP3500F用一对2.5G光纤把三类业务一次带出：16组透传E1承载远动与保护信息通道，RS232/RS422/RS485接口卡接串口远动与监测数据，FXS/FXO卡接调度话机与热线，4组百兆物理隔离以太网分别承载视频监控网、办公网与生产网，各网之间互不抢占带宽。AC220V与DC-48V双电源供电与-20℃~+50℃工作温度，适配配电房、开闭所等无人值守站点的运行条件。

轨道交通与高速公路机电专网

高速公路与轨道交通机电系统的接入点沿线路分布、间距大，收费站、服务区、牵引变电所与车站的业务类型和数量各不相同。IDM OMP3500F提供20KM、40KM、80KM三档单模光模块，可按站点间距选型，并支持链网、环网或1+1保护网络组网。沿线站点的语音调度、监控视频与专线数据在同一台光端机内落地，机房空间与设备数量同步压缩，2组2.5G光口1+1互备份使单点中断对沿线业务的影响可控。

军队政府专网与油田矿山野外无人值守站点

军队、政府专网与油田、矿山野外站点的现场设备以磁石电话、串口远动、视频监控为主，供电与环境条件相对苛刻。IDM OMP3500F用磁石卡、串口卡与物理隔离以太网完成现场接入，AC220V与DC-48V双电源供电、-20℃~+50℃工作温度适配无空调机房，40KM以上远距离光模块覆盖野外站点间距。SNMP网管便于运维人员依托现有IP网络远程掌握站点运行状态，减少野外值守与巡检次数。

结语

IDM OMP3500F单纤2.5G汇聚综合接入设备把16组透传E1、2组千兆与4组百兆物理隔离以太网以及120路窄带PCM整合在一对2.5G光纤上，配合2组2.5G光口1+1互备份、20/40/80KM光模块选型与AC220V/DC-48V双电源宽温设计，是电力能源、轨道交通工业专网与军队政府专网、油田矿山野外无人值守站点一纤多业务的可靠选择。如需完整的单纤2.5G汇聚综合接入设备组网方案与选型报价，可联系北京瑞光极远数码科技有限公司商务获取。

常见问题

安装接线后某组业务不通或电话无声，应该怎么排查？

某组业务不通或电话无声时，先确认两端设备成对配置、光口跳线成端完好，并核对收光功率余量；再检查业务侧接线与接口卡类型，E1 侧核对码速率 2.048Mbps、码型 HDB3 与 75Ω/120Ω 阻抗是否与对端一致，电话侧核对话路端口标识与线序；随后查看 2 组 E1 与用户接口之间的时隙无阻塞交叉配置是否已生效；最后确认 DC-48V 或 AC220V 供电与接地正常。维护时建议断电后插拔业务板卡与光口，定期清洁端面并复测光功率；仍无法恢复时建议结合设备告警联系厂家技术支持。

查看完整回答

为什么一对光纤能同时透传E1、以太网、电话和V.35业务？

IDM OMP8000 2.5Gbps多业务光端机在线路侧提供2.5Gbps光通道，各业务接口的码流先复用进这条光通道，再成对向对端透传，因此一对光纤就能同时承载宽带与窄带业务。E1透传指把2.048Mbps的E1信号整帧透明搬运到对端，不修改用户侧的帧结构、信令与时隙内容，两端效果等同于用一根E1同轴电缆直连。E1接口码型为HDB3、标准符合ITU-T G.703，透传方式使两端所接的程控交换机、远动装置无需重新配置，工程侧只需对接光路与E1线缆。

查看完整回答

安装接线后业务不通怎么排查，日常怎么维护？

安装接线后业务不通，先核对供电是否按配置接入AC220V或DC-48V，再用光功率计核对接收光功率与接收机灵敏度优于-24dBm之间是否留有余量，随后检查跳线端面与法兰清洁、业务线缆是否插错对应接口，最后确认两端E1帧结构PCM30/31、阻抗75Ω或120Ω等设置一致。日常维护建议断电后插拔SFP光模块、定期清洁光口端面，并通过SNMP网管监视链路与业务状态；仍异常时联系厂家技术支持。

查看完整回答

视频画面在监控中心能上屏，但出现噪点或条纹，应该按什么顺序排查？

画面能上屏说明光路与业务通道已经打通，排查范围收窄到接口与链路质量。先检查视频采集终端、远端站点宽窄带一体化光端机与监控中心视频监控终端之间的接头与线缆，确认没有松动、氧化或屏蔽层破损；随后用光功率计核对接收光功率，收光偏低往往来自端面污染、法兰松动或链路损耗增大，清洁端面并重新插紧后再看画面；再核对设备与机箱的等电位接地与供电，电位差常通过电源与地线引入干扰，形成条纹。按先接口、后光功率、再接地的顺序逐步隔离，多数图像质量异常都能定位到具体环节。

查看完整回答

其他业务都正常，只有某一路电话打不通，怎么定位故障在哪？

当以太网、串口及其余话路都正常，只有某一路电话打不通时，说明光纤通道与多业务复用链路本身没有问题，故障范围应收缩到这一条话路的接口段。排查按三步逐段隔离：先换一台已知正常的话机接到该话路，若恢复则原话机或馈电路故障；仍不通则更换该路话机到设备的线缆与接插件；再将该路与相邻一路完好话路在设备侧对调，看故障是否跟随话路号移动，跟随则定位到该话路板或接口电路，不跟随则问题在对端设备。对调法是区分设备内部电路与外部线缆话机的直接办法，单路问题一般不涉及光口与复用配置，无需改动整机参数。
