IDM OMP3500-30综合业务光纤传输设备
一台1U汇聚24路E1 物理隔离千兆以太网 PCM语音同纤承
提供2.5G光接口，19英寸1U标准机箱，（最多24组E1+2路物理隔离线速1000M以太网+4路物理隔离线速100M以太网+最多3个8路/10路的PCM业务插盘）提供标准的SNMP网管接口。IDM OMP3500-30F物理隔离千兆网光端机具有安装简易，能够适用各种应用环境的需求
IDM OMP3500-30综合业务光纤传输设备是一款汇聚型光传输设备，可将最多24路E1、物理隔离以太网与PCM语音业务集成于19英寸1U机箱内，光纤侧采用2.5G SFP光接口。其产品展示定位十分明确：在同一台设备、同一条光纤链路上同时承载调度电话、远动数据与生产以太网，无需为每类业务分别配置一对光端机。
核心参数速览：24路E1 · 2路千兆物理隔离以太网 · 4路百兆物理隔离以太网 · 2.5G SFP光口 · 3个PCM业务插盘位 · 双电源≤100W
一台1U设备为什么能替代多台光端机
一台设备能替代多台，靠的是把窄带E1、宽带以太网与语音三类业务统一映射进同一条2.5G光通道，再由同一机框统一供电与统一网管，这也是瑞光极远（Raytrans）PDH产品线的典型设计思路。业务侧能力分四组，现场按实际业务清单配置：
- 窄带侧：最多24组E1，按ITU-T G.703、HDB3码型透传，用于调度电话、远动与保护信号；
- 宽带侧：2路物理隔离线速1000M以太网加4路物理隔离线速100M以太网，两套通道之间互不串通；
- 语音侧：最多3个8路/10路PCM业务插盘，用于FXO/FXS模拟话路接入；
- 管理侧：提供标准SNMP网管接口，网管中心可远程查看状态与调整配置。

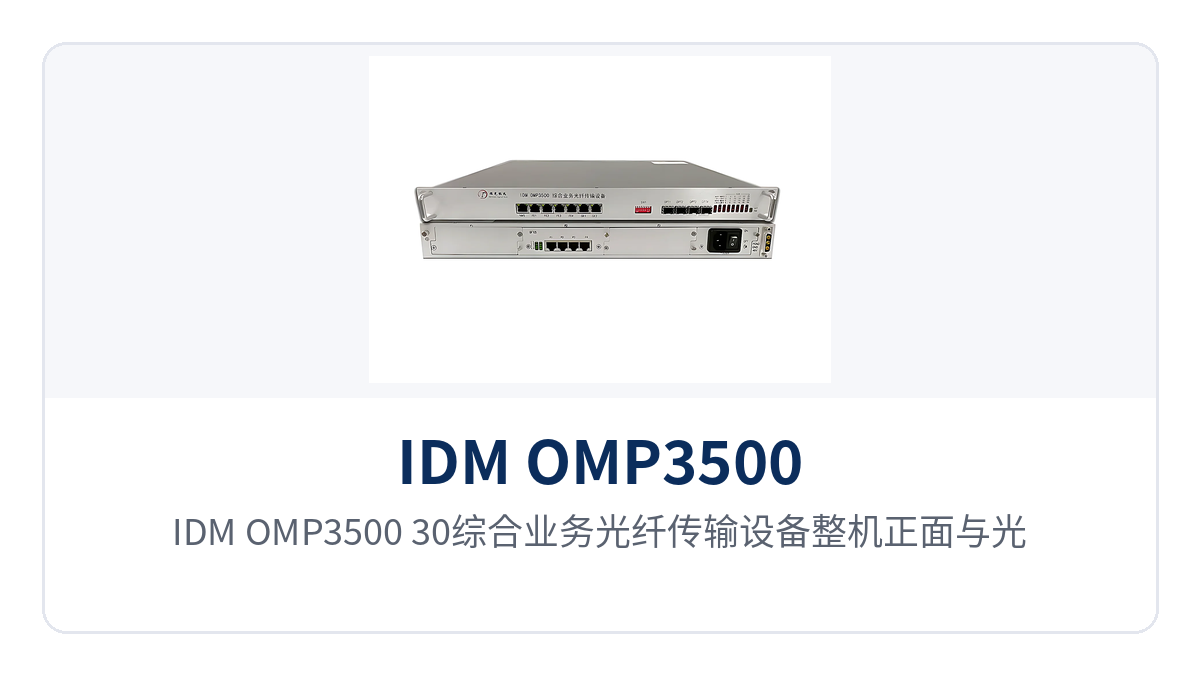

图1：IDM OMP3500-30综合业务光纤传输设备整机正面与光接口告警指示
IDM OMP3500-30综合业务光纤传输设备能承载哪些业务
整机功能可归为光传输、窄带接入、隔离以太网与集中管理四组，下表逐项列出功能项与对应作用，便于拿着现场业务清单逐条对照，确认没有漏项再定插盘与光模块配置。表内每一项都对应一组可用接口，配置单与投标清单可直接引用。
| 功能项 | 功能说明 |
|---|---|
| 24路E1汇聚 | 单机最多汇聚24组E1通道，2048Kbps、HDB3码型，ITU-T G.703标准，75Ω阻抗，PCM30/31帧结构透传 |
| 2.5G SFP光口 | 光纤侧速率2.5G，SFP光模块可插拔，单模为主、可选多模，波长1310nm/1550nm |
| 物理隔离以太网 | 提供2路物理隔离线速1000M与4路物理隔离线速100M以太网，通道之间不做包隔离、直接物理分开 |
| PCM语音接入 | 最多3个8路/10路PCM业务插盘，FXO/FXS接口，G.711 A律压缩，环路电流25mA/路 |
| SNMP网管 | 提供标准SNMP网管接口，支持远程状态查看与参数配置 |
| 双电源供电 | DC-48V与AC 220V两种制式，可配双电源，整机功耗≤100W |
| 告警指示 | 面板提供光链路与业务告警指示，配合功能控制开关完成现场调试 |
核心参数：光口、E1、以太网与供电逐项对照
下表参数按接口类型分组给出，数值取自产品资料，选型与投标时可原样引用。表中未单独标注测试条件的指标，按常温常湿的机房环境理解；现场环境差异较大时，以随机技术资料复核后再定配置。
光接口：2.5G SFP与弱光接收能力
光接口是整机业务对外的传输出口，E1、以太网与语音业务复用在这条2.5G链路上，接收灵敏度决定了长距与弱光链路的余量。接收机灵敏度优于-24dBm，意味着线路衰减偏大、光功率偏低时仍能维持接收，减少因光路老化引起的业务抖动。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | SFP | 光模块可插拔，按现场距离与波长选配 |
| 光纤模式 | 单模（可选多模） | 单模用于长距链路，多模用于机房内部短距 |
| 光纤速率 | 2.5G | 全部E1、以太网与语音业务复用在这条通道上 |
| 波长 | 1310nm/1550nm | 成对使用，按光模块型号选择 |
| 发光功率 | -1~-3dBm | 产品资料给定范围 |
| 接收机灵敏度 | 优于-24dBm | 长距与弱光条件下保持稳定接收 |
E1接口：G.703标准与PCM30/31透传
E1侧按标准2048Kbps码速率、HDB3码型工作，采用透传模式，不改变既有帧内时隙分配。对已经投运的电力调度通道而言，透传意味着对端设备侧的话路编号与时隙规划不用重做，替换的只是传输环节。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 码速率 | 2048Kbps | 标准E1速率 |
| 码型 | HDB3 | 与PCM设备、调度交换机一致 |
| 标准协议 | 支持ITU-T G.703 | 可与符合该标准的既有通道对接 |
| 阻抗 | 75Ω | 同轴接口，按现场线缆配置 |
| 帧结构 | PCM30/31 | 兼容30话路与31时隙两种帧结构 |
| 模式 | 透传 | 不改动帧内时隙分配 |
以太网接口：两套物理隔离通道
2路千兆与4路百兆以太网分属不同通道，彼此之间是物理隔离而非VLAN划分。生产控制网、视频监控网与办公网可以各走一套接口，其中一套出现异常不牵连另一套，这对电力与政务专网的边界管理尤其重要。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | RJ45 | 标准以太网电口 |
| 传输速率 | 10M/100M/1000M | 千兆口与百兆口按业务带宽分配 |
| 标准协议 | 支持IEEE802.3 | 通用以太网设备可直接接入 |
| 工作方式 | 全/半双工/自适应 | 与对端设备自动协商 |
PCM语音插盘：8路/10路与FXO/FXS指标
语音侧通过PCM业务插盘接入模拟话路，单盘8路或10路，整机最多3个插盘位。话路指标按模拟语音标准给出，接入调度电话、热线与磁石话路时可直接对照交换机侧参数核算。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 插盘容量 | 最多3个8路/10路PCM业务插盘 | 插盘数量决定整机语音路数 |
| 音频范围 | 300Hz~3400Hz | 标准话音频带 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 与交换机模拟用户侧匹配 |
| 压缩率 | ITU G.711中A律 | 与主流PCM设备一致 |
| 环路电流 | 25mA/路 | 馈电电流按每路计 |
供电与环境：双电源与机房条件
供电支持DC-48V与AC220V两种制式，可配双电源，整机功耗≤100W。通信机房通常已有-48V直流屏，变电站与野外站房多用交流，双制式配置让同一型号可以覆盖两类站点的供电条件。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | DC-48V / AC 220V / 双电源 | 按站点供电条件选配 |
| 整机功耗 | ≤100W | 满配业务时的整机功耗上限 |
| 工作温度 | 0ºC～40ºC | 机房与站房环境 |
| 湿度 | ≤90%（无凝结状态） | 需避免结露 |
典型应用场景
电力/能源专网：调度电话与远动数据同缆回传
电力调度站点的业务分成两类：一类是PCM调度电话与保护信号，走E1通道；另一类是远动数据、计量与站内监控，走以太网。过去两类业务常分设两套传输设备，机柜空间与维护接口都不省。
IDM OMP3500-30综合业务光纤传输设备把24路E1与两套物理隔离以太网收进同一台1U设备，E1侧按PCM30/31透传对接既有调度交换机，以太网侧分别承载生产控制与综合数据。变电站改造时机柜内只需保留一台设备，备件与巡检项也随之减少。作为一款面向多业务汇聚的综合业务接入设备，该机型在同一平台上兼顾了PCM设备与光传输设备的双重角色，减少了站内设备种类。
轨道交通通信：车站与区间的窄带业务集中回传
轨道交通的车站、车辆段与区间设备房之间，电话、广播、时钟与部分信号数据仍以E1和音频接口为主，监控则走以太网。业务种类多、单点带宽不大，是这类汇聚型设备的典型场景。
一台1U设备在车站侧收拢最多24路E1与6路隔离以太网接口，经一条2.5G光纤链路上联到通信中心。光口接收灵敏度优于-24dBm，区间光缆接头多、衰减偏大时仍有接收余量，减少了因光路老化反复上站处理的次数。对于需要光纤复用设备承担多业务同缆传输的线路，这种配置可在单条光纤上完成窄带与以太网业务的集中回传。
军队/政府专网：物理隔离划清网络边界
专网用户对网络边界的要求很直接：涉密网与非涉密网之间不做逻辑隔离，而是各自独立成网。设备提供的2路千兆与4路百兆以太网是物理隔离通道，两套网络从接口层就分开，不依赖VLAN或VPN配置。
一台设备同时承载两套网络的汇聚，既满足隔离要求，又不必为每张网单独配一对光端机。配合SNMP网管接口，值班人员可以在中心侧看到各站点的光链路与业务状态，故障定位不必逐站排查。在政府专网光纤通信方案中，这种物理隔离设计与集中网管能力可同时满足边界划分和运维可视化的需求，也便于光端机厂家在项目交付时统一配置与备件管理。
怎么选型与部署：五项现场核对
选型不必从型号开始，从现场条件出发按五项核对即可定下配置，每项都对应一个可量化的边界，避免出现接口够用但光功率或供电不匹配的情况。核对顺序建议从光路开始，再到业务容量，最后落到供电与安装。
- 光模块与距离：先按站点间光缆长度与衰减选SFP模块，单模为主、可选多模，波长按两端成对匹配；光缆衰减偏大的链路优先核算接收余量；
- E1容量：按最多24组E1规划，统计调度电话、远动与保护信号占用的通道数，留出备用通道；
- 以太网接口：区分千兆与百兆两类业务，生产控制与视频各走一套物理隔离通道，不混接；
- 语音插盘：按话路总数选8路或10路插盘，整机最多3个插盘位，FXO/FXS按交换机侧接口类型配；
- 供电与安装：核对站点是-48V直流还是AC220V，是否需要双电源，19英寸1U机箱在标准机柜内安装。
结语
对电力、轨道与专网用户来说，传输环节的价值不在参数表有多长，而在一条光纤能不能把电话、数据与以太网一次带全。IDM OMP3500-30综合业务光纤传输设备用19英寸1U机箱把24路E1、2路千兆与4路百兆物理隔离以太网收进同一台设备，站点侧只需维护一个型号。瑞光极远（Raytrans）在该系列产品上延续了PDH与PCM一体化的设计思路，使产品展示中的接口配置与现场业务清单能够逐项对应。
2.5G SFP光口配优于-24dBm的接收灵敏度，双电源≤100W，机柜空间、备件种类与巡检工作量一并压了下来。改造项目按现场业务清单核对E1容量、以太网接口与供电制式，即可确定光模块与PCM插盘配置。
