IDM OMP2400 -8E1-30超宽带综合业务光纤复用设备

北京瑞光极远数码科技有限公司研制的IDM OMP2400-8E1-30，是一款超宽带综合业务光纤复用设备，也被称为PDH光端机，集成了4组物理隔离百兆光端机功能，用于在一对2.5Gbps光纤上同时传送64K业务、E1专线、隔离以太网与高清视频，是光传输设备中多业务承载的典型产品展示。

设备采用PCM30/31制式，把语音、E1与数据按各自通道复用到同一光链路，两个2.5Gbps SFP光口可配成一主一备，单条光纤中断时业务倒换到备用纤芯。全机业务在同一对光纤上对开，站点之间只需光缆连接，不必为每类业务单独敷设线缆。作为综合业务接入设备，它在一台PCM设备内完成了多业务复用与保护倒换。

IDM OMP2400-8E1-30采用标准19英寸1U机箱，配功能控制开关与告警指示，站点运行状态在机柜前即可查清。过去承载30路64K业务、8组E1与多路隔离以太网，往往要堆叠三台以上的单功能设备；现在集中到一台1U机箱内完成，机位占用与跳线工作量随之下降。对于光端机厂家而言，这种高集成度的产品展示也体现了瑞光极远在光纤复用设备领域的设计能力。

核心参数速览：2.5G光传输（2×2.5Gbps SFP，光口1+1保护）· 4组隔离100M（合计400M）· 2组隔离1000M（合计2000M）· 8组E1透传（ITU-T G.703，75Ω/120Ω）· 30路64K业务 · 双电源冗余（DC-48V/AC220V）· 整机功耗≤100W

瑞光极远基于该平台可提供政府专网光纤通信方案、军队应急通信车方案与智慧矿山通信方案，矿用本安型通信版本亦在供货范围内，满足不同场景下对综合业务接入设备与光传输设备的差异化需求。

图1：IDM OMP2400-8E1-30超宽带综合业务光纤复用设备整机正面外观与告警指示灯

IDM OMP2400-8E1-30 是什么设备？

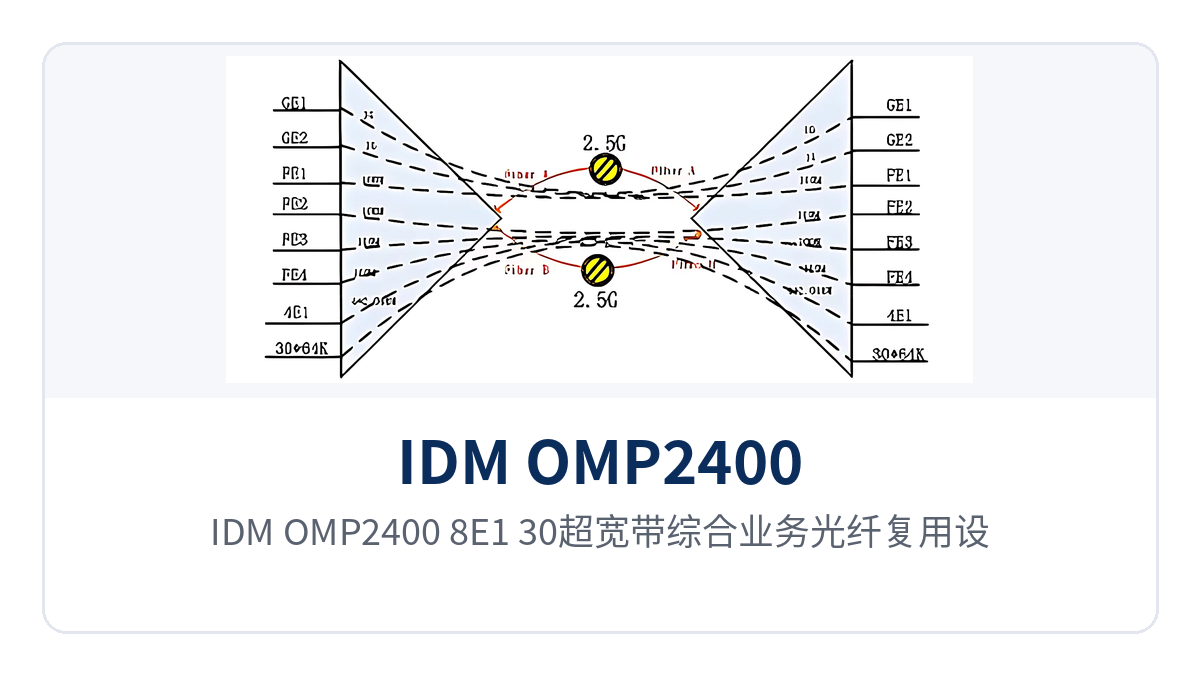

4组物理隔离百兆光端机属于综合业务光纤复用设备，作用是把多类不同接口的业务装进同一条光纤通道：两端各放一台，一端复用、一端解复用，业务按原接口标准原样交给既有的交换机、保护装置或话路设备。IDM OMP2400-8E1-30 的2.5G光路在内部划成窄带、E1与以太网三类通道，各类业务互不改变对方的编码与帧结构。

作为一台2.5G光纤复用设备，IDM OMP2400-8E1-30 把窄带语音、E1通道与隔离以太网收进同一条光路，站点侧只需一对光纤进机房。E1通道按2048Kbps码速率、HDB3码型承载，符合ITU-T G.703，帧结构为PCM30/31，采用透传模式，对端既有E1设备无需改动配置。

以太网侧提供4组物理隔离的线速100M与2组物理隔离的线速1000M，各组独立占用带宽、报文互不跨转。64K业务经PCM编码进入光路，音频范围300Hz~3400Hz，按ITU G.711中A律压缩，环路电流25mA/路，可直接对接程控交换设备与模拟话机。

一台1U设备提供哪些接口？

IDM OMP2400-8E1-30 把站点内的窄带业务、E1专线与隔离数据接口收进一台机箱，各功能项的接口标准与适用条件逐项列于下表，具体配置在订货时按项目需求核对。表格按功能逐行展开，现场统计业务路数时可直接对号入座。

功能项	功能说明
2.5G光传输	2个2.5Gbps SFP光接口，单模（可选多模），波长1310nm/1550nm，发光功率-1~-3dBm，接收灵敏度优于-24dBm，可配光口1+1保护
4组隔离100M	4组物理隔离的线速100M以太网，合计400M，接口为RJ45，各组独立带宽，一路异常流量不波及其他通道
2组隔离1000M	2组物理隔离的线速1000M以太网，合计2000M，用于监控图像或办公数据等带宽需求较高的业务
8组E1透传	8组E1接口支持透传，码速率2048Kbps、码型HDB3、符合ITU-T G.703，阻抗75Ω/120Ω，帧结构PCM30/31，通道数量按订货配置
30路64K业务	用户接口卡可配FXO/FXS、2/4线EM、磁石、同向64K、RS232/RS422/RS485、高保真与X.50等业务，音频300Hz~3400Hz、G.711中A律、环路电流25mA/路
高清视频接口	可选HDMI高清视频接口，图像与语音、E1、以太网同缆承载，是否配置以订货型号为准
SNMP网管与告警	提供标准SNMP网管接口，机箱设功能控制开关与告警指示，远端站点可在中心机房远程监视
双电源冗余	DC-48V与AC220V双路接入，单路电源故障时另一路继续供电，整机功耗≤100W，适配无人值守机房

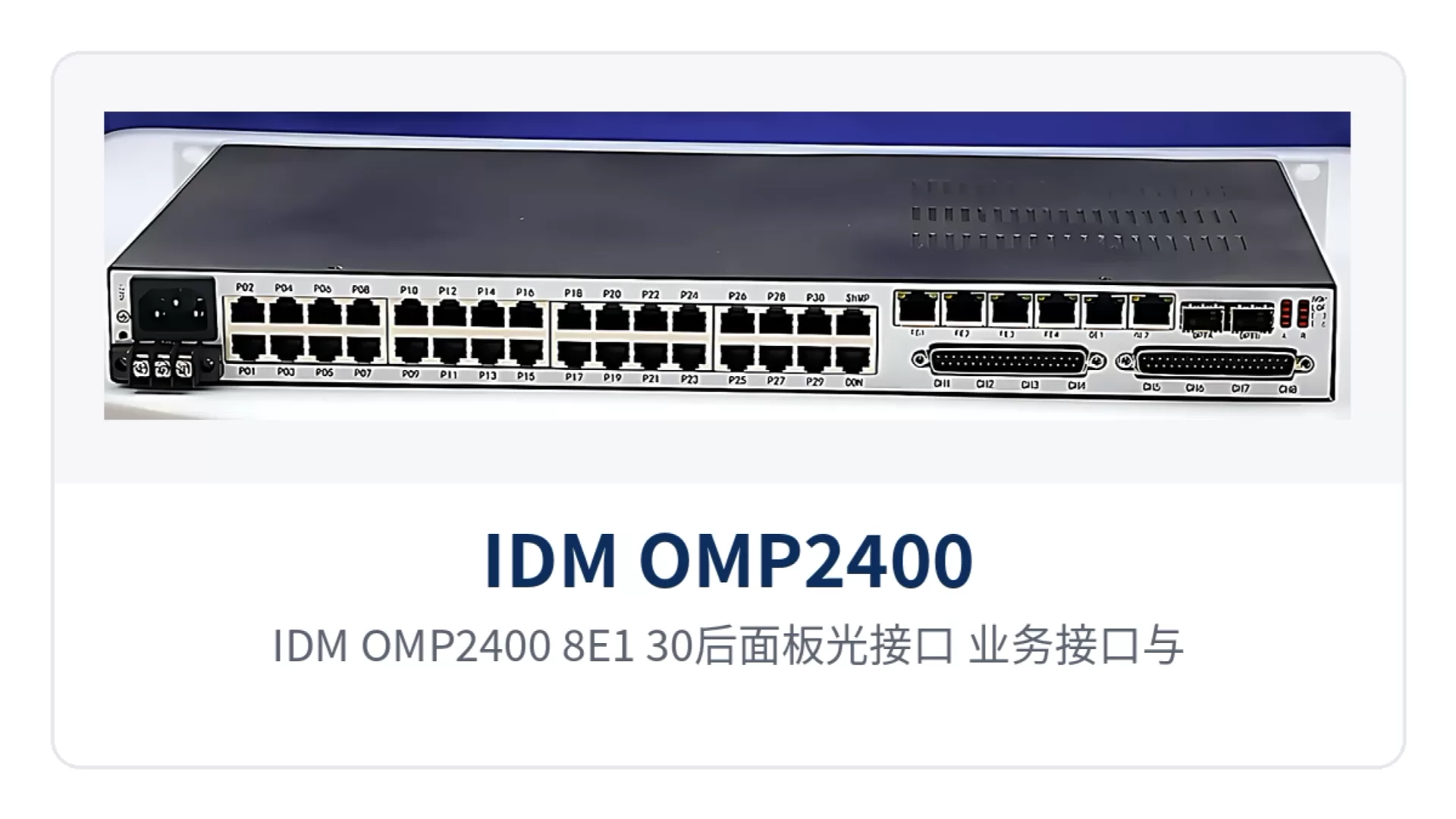

图2：IDM OMP2400-8E1-30后面板光接口、业务接口与双电源端子布局

核心参数：光口、E1、以太网与供电环境

技术参数按光接口、E1接口、以太网接口、64K业务接口、电源功耗与环境条件六部分列出，数值取自产品资料与出厂检测，选型时按现场条件逐项核对，口径不一致处提前与厂家确认。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，按距离更换与备件
光纤模式	单模（可选多模）	按线路距离与纤芯条件选型
光纤速率	2.5Gbps	窄带、E1与以太网业务共享
光口数量	2个2.5Gbps SFP	可配光口1+1保护，双纤互备份
波长	1310nm/1550nm	双波长可选
发光功率	-1~-3dBm	单模典型值，以光功率计实测为准
接收机灵敏度	优于-24dBm	可据此核算链路损耗预算
E1码速率	2048Kbps	码型HDB3
E1标准协议	支持ITU-T G.703	标准E1接口规范
E1阻抗	75Ω/120Ω	按对接设备接口选择
E1帧结构	PCM30/31	一次群帧结构
E1模式	透传	业务原样传输，不改变时隙内容
E1通道数量	8组	按订货配置，以厂家技术资料为准
以太网接口	RJ45	4组线速100M与2组线速1000M，物理隔离
以太网速率	10M/100M/1000M	符合IEEE802.3，全/半双工自适应
64K业务接口	30路	接口卡类型按订货配置
音频范围	300Hz~3400Hz	电话话路带宽
语音阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话用户线接口标准
压缩率	ITU G.711中A律	64Kbps PCM编码
环路电流	25mA/路	每路话路的馈电能力
供电方式	DC-48V/AC220V/双电源	双路接入提升供电可靠性
整机功耗	≤100W	含业务卡与光模块的整机值
工作温度	0℃～40℃	机房与带温控机柜环境
湿度	≤90%（无凝结状态）	相对湿度上限
机箱形态	19英寸1U	机架安装，维护在机柜正面完成

双电源和光口1+1怎么接、怎么验

双电源接入的要点是把两路相互独立的电源分别送到设备的两个电源输入端，任一路失电时业务仍不中断。IDM OMP2400-8E1-30 支持DC-48V、AC220V与双电源三种供电方式，通信机房常用的-48V直流与220V交流市电可各占一路，整机功耗≤100W，对蓄电池容量与机房空调要求不高。

对远端站点来说，一台双电源光端机的价值正在于单路失电时业务不中断。上电与验证按以下顺序执行，每一步核对无误再进入下一步，便于把故障定位在单一环节，减少反复拆装与二次登站，现场常见的光路不通与话路无声多数在前三步就能发现。

• 核对设备标注的电源制式与机房电源是否一致，确认端子接线正确；
• 检查保护接地与电源端子压接是否牢固，避免带载松动；
• 上电后观察电源与告警指示灯，确认光口收光正常；
• 逐条验证64K业务、E1通道与隔离以太网，再做长时间通话测试。

光纤侧把两个2.5Gbps SFP光口接在两路相互独立的光纤上，两路可走不同管孔或不同光缆段，主用光路故障后业务倒换到备用光路。光模块按链路长度与损耗预算选配，插拔更换时不动机箱内其他板卡，备件只需按模块型号储备。

典型应用场景

IDM OMP2400-8E1-30 以点对点部署为主：两端各放一台，用一对光纤互连，站点侧业务在中心机房还原后接入既有交换与传输设备，站点扩容只增加业务接口卡，不必重新敷设光缆。作为一款面向专网的光传输设备，其产品展示重点在于点对点组网下的灵活扩容能力。

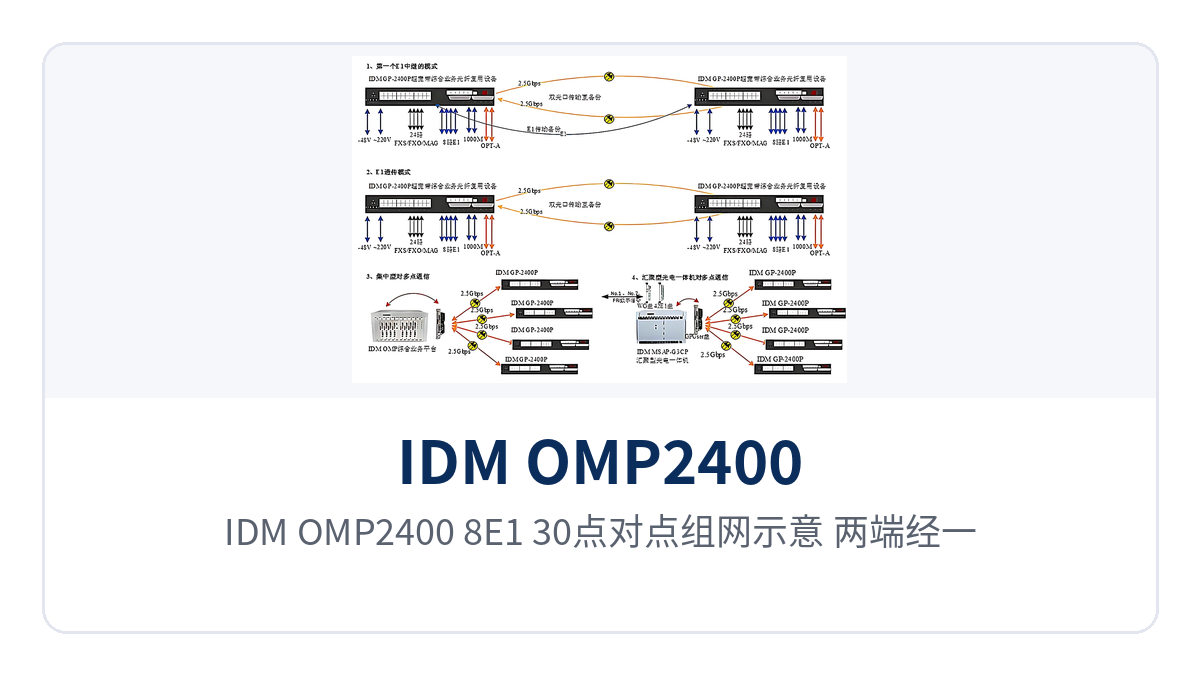

图3：IDM OMP2400-8E1-30点对点组网示意，两端经一对2.5G光纤互连并做光口1+1保护

电力专网：调度电话、远动E1与站内数据一根光纤回传

变电站、供电所与调度中心之间通常要同时传送调度电话、远动数据与站内网络。IDM OMP2400-8E1-30 在每座站点放置一台，用一对2.5Gbps单模光纤把30路64K业务、8组E1通道与隔离以太网合路传输，替代过去电话光端机与网络光端机分别布放的做法。这台光纤复用设备将多业务合路到一根纤芯，显著简化了站端布线。

E1侧按ITU-T G.703、75Ω/120Ω阻抗透传，可直接对接继电保护装置与调度交换机，对端设备无需调整配置。4组百兆隔离通道把生产控制、视频监控与办公网络分开承载，某一路出现广播风暴时不波及其他业务。

轨道交通通信：车站与区间业务同缆传输

车站、车辆段与线路区间之间需要传送专用电话、信号E1通道与监控数据，站点分散、纤芯资源紧张。IDM OMP2400-8E1-30 把窄带语音、E1与隔离以太网压进一对光纤，区间光缆的芯数需求随之下降，新建线路与既有线改造都适用。

2组千兆隔离通道可承载视频监控或办公数据，4组百兆隔离通道分载行车相关与运维网络，互不影响。设备工作温度0℃～40℃、湿度≤90%（无凝结状态），部署在带温控的车站通信机械室与区间节点机柜内即可。

军队与政府专网：无人值守站点可靠承载

军队、政府与政法系统的远端站所常处于无人值守状态，供电与维护条件有限。IDM OMP2400-8E1-30 支持DC-48V与AC220V双电源接入，单路电源故障时由另一路继续供电，整机功耗≤100W，按1U机箱部署在带温控机柜内即可。在政府专网光纤通信方案与军队应急通信车方案中，该综合业务接入设备均可作为远端承载节点，配合瑞光极远等光端机厂家的组网经验快速落地。

面板的功能控制开关与告警指示让值守人员不开箱即可判断运行状态，标准SNMP网管接口让上级机房远程掌握各站点业务与告警，减少巡检往返。远端站扩点时可与其他设备配合组成链型网、环网或点对点星型网，光纤资源按段复用。在智慧矿山通信方案中，该设备亦可与矿用本安型通信设备协同，构建井下与地面的贯通链路。

差异化价值：2.5G光传输、4组隔离100M、E1透传与双电源冗余

IDM OMP2400-8E1-30 的差异化集中在四项：2.5G光纤带宽与双光口互备、4组物理隔离百兆通道、E1透传兼容G.703以及双电源冗余供电。四项能力与专网客户的实际价值对应如下表，选型汇报时可直接引用其中的口径。

差异化点	具体能力	对专网客户的价值
2.5G光传输	2个2.5Gbps SFP光口，可配光口1+1保护，一根光纤同传64K业务、E1与以太网	主干纤芯占用减少，一路光纤故障时业务倒换到备用纤芯，关键电路不中断
4组隔离100M	4组物理隔离线速100M（合计400M），各组独立带宽、报文互不跨转	生产控制、监控与办公业务分载，一路异常流量不波及其他通道，业务隔离更安全
E1透传	8组E1透传，E1透传支持G.703 75Ω/120Ω，帧结构PCM30/31	兼容现有PCM专网，对端继电保护与调度交换机无需改动配置
双电源冗余	双电源DC-48V/AC220V冗余接入，整机功耗≤100W	单路电源故障不影响业务运行，适配无人值守机房与-48V通信电源环境

4组物理隔离百兆光端机怎么选型：三条核对项

4组物理隔离百兆光端机怎么选型，按业务类型与路数、光纤线路条件、供电与环境三条逐项核对，就能把配置与报价一次定下来，避免到货后再补接口卡或临时改供电方案，也便于把设备清单与机房条件一并提交评审。

• 业务类型与路数：统计现场需要多少路64K业务、几组E1透传、几路百兆与千兆隔离以太网，与IDM OMP2400-8E1-30的30路64K、8组E1、4组100M与2组1000M逐项比对，超出时向厂家确认同系列其他配置。
• 光纤线路条件：确认单模还是多模、波长取1310nm还是1550nm，结合发光功率-1~-3dBm与接收机灵敏度优于-24dBm核算损耗预算，据此选定SFP模块的距离等级，主干链路建议按双光口1+1规划。
• 供电与环境：DC-48V、AC220V或双电源需与站点电源配套，环境温度0℃～40℃、湿度不超过90%（无凝结状态），部署位置按标准机房或带温控机柜安排，并预留接地与电源端子空间。
