IDM OMP2000-8E1-30光端机

IDM OMP2000-8E1-30 8路E1双千兆隔离光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的超宽带综合业务接入设备，作为一款面向专网接入场景的光纤复用设备，可在专网接入点将E1专线、物理隔离千兆以太网与64K窄带业务一次汇入同一条光纤，两端成对开通即可原样互通，充分满足产品展示中对多业务融合接入的需求。

设备采用PCM30/31制式的PCM设备架构，8路E1按ITU-T G.703标准以2048Kbps、HDB3码型透传；线路侧2个2.5Gbps SFP光口可组成1+1光保护，用户侧2路独立千兆以太网物理隔离。整机为标准19英寸1U机箱，支持AC220V与DC-48V双电源接入。该光端机厂家产品可广泛应用于政府专网光纤通信方案与军队应急通信车方案等场景，瑞光极远凭借成熟的PDH与光纤复用技术为专网通信提供可靠保障。

核心参数速览：双2.5G SFP光口 · 1+1光保护 · 2路独立千兆物理隔离 · 8路E1透传（G.703/75Ω/HDB3/PCM30/31）· 30个64K接口 · 双电源AC220V/DC-48V · 整机功耗≤150W

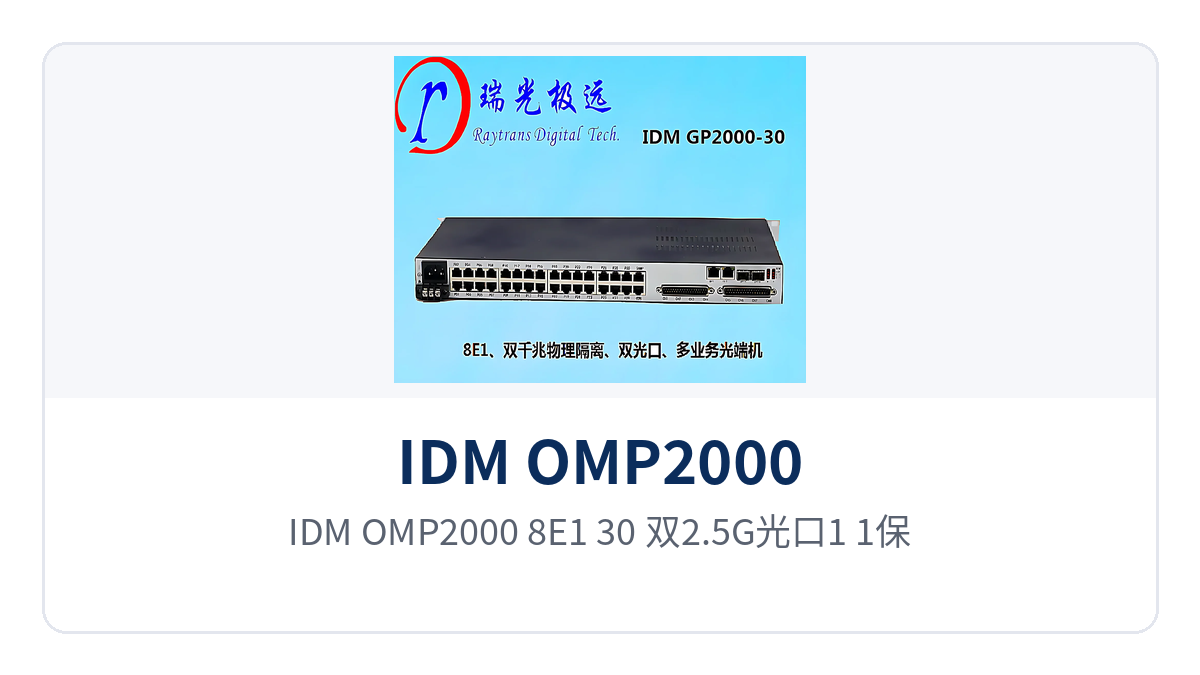

图1：IDM OMP2000-8E1-30 整机正面外观与SFP光口、告警指示灯、功能控制开关布局

8路E1双千兆隔离光端机是什么设备

8路E1双千兆隔离光端机指在一台设备内同时提供8路E1通道、2路物理隔离千兆以太网口与窄带64K接口，并经2.5G光纤通道上行的综合接入设备，也是瑞光极远（Raytrans）面向多业务站点推出的典型产品展示形态。E1业务按原有时隙透传，以太网业务按端口独立转发，两类业务在光路上各占通道、互不挤占。

IDM OMP2000-8E1-30 的光口为SFP可插拔结构，单模为标准配置、短距离布线可选多模模块，波长1310nm/1550nm，发光功率-1~-3dBm，接收机灵敏度优于-24dBm。按这两个数值核算链路损耗预算，再确定光模块的距离等级，比按标称距离直接选型更贴近现场条件。

设备把语音、E1与以太网装进各自的时隙或通道，再统一封装到2.5G光链路上：E1按2048Kbps、HDB3、PCM30/31装帧，以太网按IEEE802.3线速转发，64K窄带业务按ITU G.711中A律编码。三类业务在同一光路上并行，跨站点布线只剩光缆一项工作量。作为一款集PDH复用与PCM设备功能于一体的光纤复用设备，它把产品展示中的多业务承载能力落到了实际站点配置上。

一台设备能承载哪些业务：功能与承载能力一览

IDM OMP2000-8E1-30 在一台1U设备内完成光纤传输、E1透传、隔离千兆网接入与窄带业务汇聚，功能覆盖传输、接入、保护与运维四类。下表按功能项逐条列出能力与接口标准，选型时对着站点业务清单逐行勾选即可。

功能项	功能说明
双2.5G光口	线路侧配2个2.5Gbps SFP光口，单模可选多模，波长1310nm/1550nm，发光功率-1~-3dBm，接收机灵敏度优于-24dBm
1+1光保护	两个光口可配置成一主一备，主用光路断纤或收光异常时业务倒到备用光路
双千兆隔离	提供2路独立1000M以太网口，RJ45接口，10M/100M/1000M自适应，符合IEEE802.3
8E1透传	8路E1通道，码速率2048Kbps、码型HDB3，符合ITU-T G.703，阻抗75Ω，帧结构PCM30/31，透传不改变时隙内容
64K窄带接入	提供30个64K接口，可选FXO/FXS、同向64K、EM2/4线、磁石、RS232/RS485/RS422与V.35等接口类型
双电源供电	支持AC220V与DC-48V接入，适配市电与通信直流两种机房条件，整机功耗≤150W
SNMP网管与告警	集中型配置提供标准SNMP网管接口，面板配功能控制开关与告警指示，便于现场与远程判障
19英寸1U机箱	尺寸482×309×44mm，标准机柜上架，安装与维护都在机柜正面完成

核心参数

参数分光接口、E1通道、以太网与窄带接口、供电环境四部分列出，数值取自产品资料原文。工程核算时按表逐项取数，光功率预算与站点电源容量都以表内指标为口径，避免二次改单。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔模块，按距离与光纤类型选配
光纤模式	单模（可选多模）	单模用于中长距离，多模用于站内短距
光纤速率	2.5G	两个SFP光口各按2.5G速率工作
波长	1310nm/1550nm	由所选SFP光模块决定
发光功率	-1~-3dBm	光模块典型发射指标
接收机灵敏度	优于-24dBm	接收侧典型指标，链路余量据此核算
E1通道数	8路	单机可接8路E1业务
E1码速率	2048Kbps	单路E1通道速率
E1码型	HDB3	符合ITU-T G.703
E1阻抗	75Ω	非平衡同轴接口，按对端设备核对
E1帧结构	PCM30/31	透传模式，不改变原有时隙内容

接口类型	参数/指标	说明/适用条件
以太网接口	RJ45，10M/100M/1000M	符合IEEE802.3，全/半双工/自适应
以太网端口数	2路独立千兆	端口各占独立通道，物理隔离
FXO/FXS	音频300Hz~3400Hz，G.711中A律，三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路	对接程控交换机、模拟中继与普通话机
同向64K	码型G.703标准，码速率64Kbps，阻抗平衡120Ω	符合ITU G.703建议，用于低速数据专线
EM2/4线	音频300Hz~3400Hz，阻抗平衡600Ω，G.711中A律，回波损耗不低于18dB	对接音频通道与二线四线设备
磁石	音频300Hz~3400Hz，阻抗平衡600Ω，G.711中A律，回波损耗不低于18dB	对接磁石话机与调度台接口
V.24/RS232/RS485/RS422	异步≤9600bps，同步64Kbps，符合CCITT V.28协议	串口数据与远动信息接入
V.35	RJ-45接口，符合ITU-T V.35建议，n×64Kbps（n=0~31），终端接口符合ISO2593	路由器与数据设备广域网口对接

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	两种电源可分别接入，按站点条件选择
整机功耗	≤150W	含业务接口与光模块的整机值
工作温度	-10℃~+50℃	机房与不恒温站点机柜环境
相对湿度	0~95%（无凝结）	室内安装条件
外形尺寸	482×309×44mm	标准19英寸1U机箱

双2.5G光口1+1保护怎么让链路故障不影响业务

1+1光保护是把两个2.5Gbps SFP光口配置成一主一备两条光纤通道，业务平时在主用光路上传送，备用光路保持热备。主用光口断纤、光模块劣化或对端设备异常时，设备按收光状态判断并把业务倒到备用光口，现场不需要人工跳线换纤。

倒换发生在光路层，不依赖上层协议重路由，E1、以太网与64K窄带业务都不必重新协商。变电站、轨道区间与涉密机房的站间光缆容易受施工或外力影响，双2.5G光口配成一主一备后，一段纤芯中断仍有另一条通道承载业务。这一保护机制在政府专网光纤通信方案与军队应急通信车方案中尤其关键，瑞光极远（Raytrans）作为光端机厂家，在综合业务接入设备与光纤复用设备的保护设计上积累了大量现场经验。

光模块按链路损耗预算选型：发光功率-1~-3dBm与接收机灵敏度优于-24dBm决定可用余量，单模用于中长距离、多模用于站内短距。备件按同型号光模块储备，现场更换模块后由设备自行恢复收光，不必改动业务配置。

供电侧支持AC220V与DC-48V双电源接入，通信机房的-48V直流与站用交流市电可以各占一路，一路失电由另一路继续供电。整机功耗≤150W，站点既有电源容量通常可以直接承担，不必为设备单独增容。

2路独立千兆以太网物理隔离怎么分网

双千兆物理隔离指2路千兆以太网在设备内部各占独立通道、独立转发，端口之间不共享带宽与缓存，一路端口的流量突发不会占用另一路的转发能力。2路千兆以太网物理隔离之后，两张网络在硬件层面彼此不可见，安全分区边界由端口本身划开，为产品展示中的多网并行接入提供了清晰的物理边界。

以太网接口为RJ45，传输速率10M/100M/1000M自适应，符合IEEE802.3标准，工作方式支持全/半双工/自适应。每路按接口线速转发，与8路E1通道、64K窄带业务在同一根光纤上并行传输，互不挤占带宽。

现场按安全域把业务分到两个端口，一路一个安全域，接线后不必再做端口间的访问控制，也不必依赖交换机的访问控制列表。两路的业务划分按站点网络规划调整，常见分工如下：

• 视频监控独占一路，摄像头码流不与办公流量混跑；
• 调度数据或远动业务占一路，与视频、办公网络分开；
• 办公与运维网络并入其中一路，端口检修时只影响该路业务；
• 备用端口预留在机柜内，后续新增业务直接接入。

隔离在硬件通道层面完成，不依赖交换机的VLAN划分，单路端口检修也不影响另一路运行。对于同时承载生产网与管理网、又要求一张网故障不外溢的专网接入点，这种基于端口的边界比逻辑划分更容易通过涉网审查，也契合政府专网光纤通信方案对安全分区的严格要求。

8路E1怎么透传接入现网

8E1透传指8路E1信号进入设备后不改变帧结构与时隙内容，只做复用与解复用，对端还原出的E1与进入时保持一致。码速率2048Kbps、码型HDB3、阻抗75Ω，符合ITU-T G.703标准，帧结构按PCM30/31处理。

透传方式让既有设备免改配置：对端的调度自动化装置、继电保护设备与PCM设备按原有E1参数工作，两端设备之间不必重新做时隙映射，割接时也不用逐条业务重新对表。对于现网中仍在运行的PCM设备，这种透传接入方式可在不改动原有窄带业务的前提下完成平滑升级。

现场接线用75Ω同轴接口，按收发方向成对对号，E1线缆与光缆分开走线以避开强电干扰。开通后逐路查看E1告警指示，确认8路通道的收发与帧同步正常，再接入正式业务。

需要与64K数据业务区分时，E1走E1通道、窄带数据走64K接口，两类业务在同一光路上各占时隙、互不影响。现有64K业务较多的站点，可把同向64K、RS232/RS485/RS422与V.35接口一并配入整机，回传只需一条光纤。

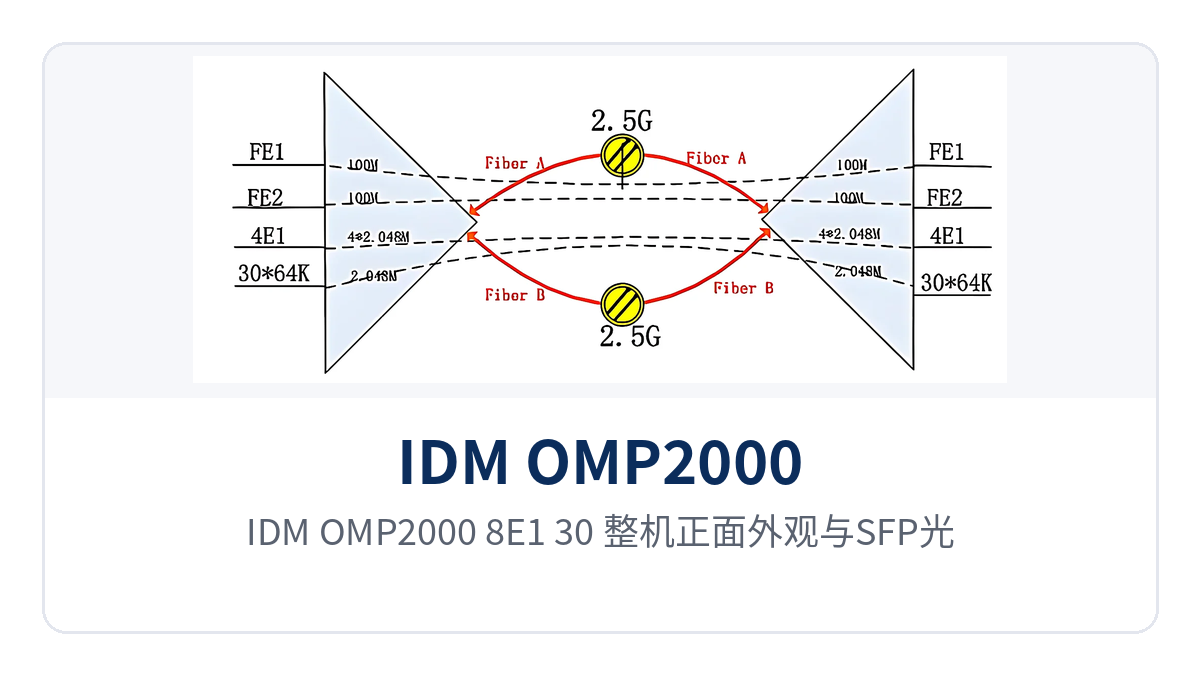

图2：IDM OMP2000-8E1-30 双2.5G光口1+1保护与8路E1、2路隔离千兆网的点对点组网拓扑示意

典型应用场景

IDM OMP2000-8E1-30 以点对点部署为主：业务站点放一台，中心机房放一台，两端经光纤直连。E1、隔离千兆网与64K业务在中心侧还原后接回既有传输与交换设备，站点扩容只需增加接口，不必重新敷设光缆。作为综合业务接入设备，该机型在一台1U设备内整合了E1透传、隔离以太网与64K窄带接入能力，适合光纤资源紧张、业务类型多样的专网接入点。

电力专网：变电站与配电所的E1专线与隔离数据同缆回传

变电站、配电所与新能源场站同时运行调度自动化、继电保护信号与视频监控，站点多为无人值守，机房空间与光纤芯数都有限。IDM OMP2000-8E1-30 把8路E1、2路物理隔离千兆网与30个64K接口收进一台1U设备，站内不必再为每类业务各配一台光端机。

远动与保护信息走E1通道，视频监控与办公网络各占一路隔离千兆口，调度音频与低速远动数据走64K接口。AC220V与DC-48V双电源对应站内交流与通信直流两种电源，-10℃~+50℃ 的工作温度适配不具备恒温条件的站点机房。

轨道交通：沿线车站与区间设备房的信号E1与监控网汇聚

地铁、普速铁路的车站与区间设备房之间需要传送行车电话、信号系统E1通道与视频监控数据，站点间距数公里、机房条件有限。IDM OMP2000-8E1-30 按站点分布逐点部署，各站就近接入业务后经主干光纤回传中心机房。

8E1透传让信号系统的既有E1通道原样延伸，车站侧不更换既有设备即可完成接入；2路独立千兆网把监控与办公分成两张网，检修一路不影响另一路。1+1光保护让区间光缆意外中断时业务倒到备用纤芯继续运行。

军队与政府专网：临时指挥所与涉密机房的多网并行接入

野外指挥所、临时驻训点与应急通信现场通常没有现成传输资源，需要在短时间内建立E1专线、内部网络与低速数据通路。IDM OMP2000-8E1-30 为19英寸1U机箱，运输与上架方便，两端成对开通即可在一条光纤上同时跑通三类业务，是军队应急通信车方案中常用的接入机型之一。

2路千兆以太网物理隔离让指挥网与视频回传网各走独立通道，涉密与非涉密业务在硬件层面分开；64K接口可接V.35、RS232/RS485/RS422等设备，调度终端与低速数据设备按原接口接入。集中型配置提供SNMP网管接口，便于中心远程查看远端站点状态。在政府专网光纤通信方案中，该机型同样可作为涉密机房与分支机构之间的多网并行接入节点。

结语

作为一款8路E1双千兆隔离光端机，IDM OMP2000-8E1-30 用2个2.5Gbps SFP光口提供1+1光保护，2路独立千兆以太网物理隔离，8路E1按ITU-T G.703、75Ω、HDB3与PCM30/31透传，另配30个64K接口承载语音与低速数据。整机同时具备光纤复用设备与综合业务接入设备的双重属性，在一台1U设备内完成E1、以太网与窄带业务的统一接入。

设备为19英寸1U机箱，AC220V/DC-48V双电源、整机功耗≤150W，工作温度-10℃~+50℃。选型时先统计站点E1路数、以太网安全域数量与64K业务类型，再核算光链路损耗预算并确认供电制式，两端配置即可对齐。瑞光极远（Raytrans）可提供从选型核算到两端配置对齐的产品展示与技术支持，方便用户按站点业务清单快速确定整机配置。
