IDM NTD421多业务电话光端机

IDM NTD421 双光口互备份电话光端机是北京瑞光极远数码科技有限公司研制的一款多业务光端机，属于面向专网场景的光端机产品，用于在一条250M光纤链路上同时承载2路电话与2组物理隔离的百兆以太网业务，实现电话与数据的产品展示一体化传输。设备采用FC单模光接口，标配传输距离20Km，线路侧支持双光口互备份，并提供标准SNMP网管接口。

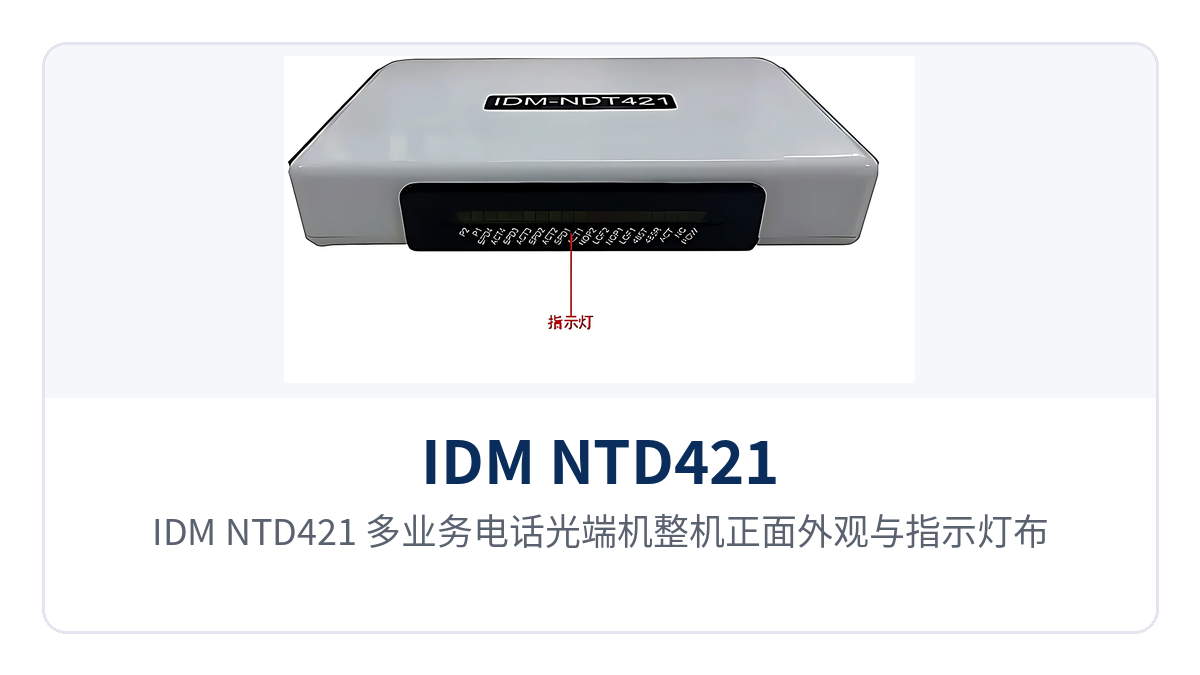

图1：IDM NTD421 多业务电话光端机整机正面外观与指示灯布局

核心参数速览：250M光接口 · 20Km单模传输 · 2路电话2组隔离百兆网口 · 双光口互备份 · 物理隔离网口 · SNMP网管

作为一款兼具电话接入与千兆网光端机扩展能力的多业务光端机，设备按点对点方式成对部署：一端接入站点侧的电话与业务网络，另一端在机房或调度中心还原，中间由一条光纤连接。电话与以太网业务在同一条链路上各占独立通道，现场不必为每类业务分别敷设线缆，也不必改动既有话机与调度台的接线方式。该产品由专业光端机厂家瑞光极远研制，可灵活应用于政府专网光纤通信方案与军队应急通信车方案等场景，为专网用户提供稳定可靠的产品展示与传输保障。

双光口互备份电话光端机是什么设备？

IDM NTD421 双光口互备份电话光端机把电话接入、以太网接入与光传输三部分收在一台设备内，两端成对使用即构成一条完整的业务链路。作为一款面向专网场景的多业务光端机，该设备光接口为FC单模接口，收/发速率为250M/250M，收/发波长1310nm/1550nm；用户侧提供2路电话与2组物理隔离的百兆以太网口，整机同时支持AC220V与DC-48V供电。瑞光极远在该型号上将电话光端机的接入能力与光端机的传输能力集成于同一平台，便于站点侧统一部署与维护。

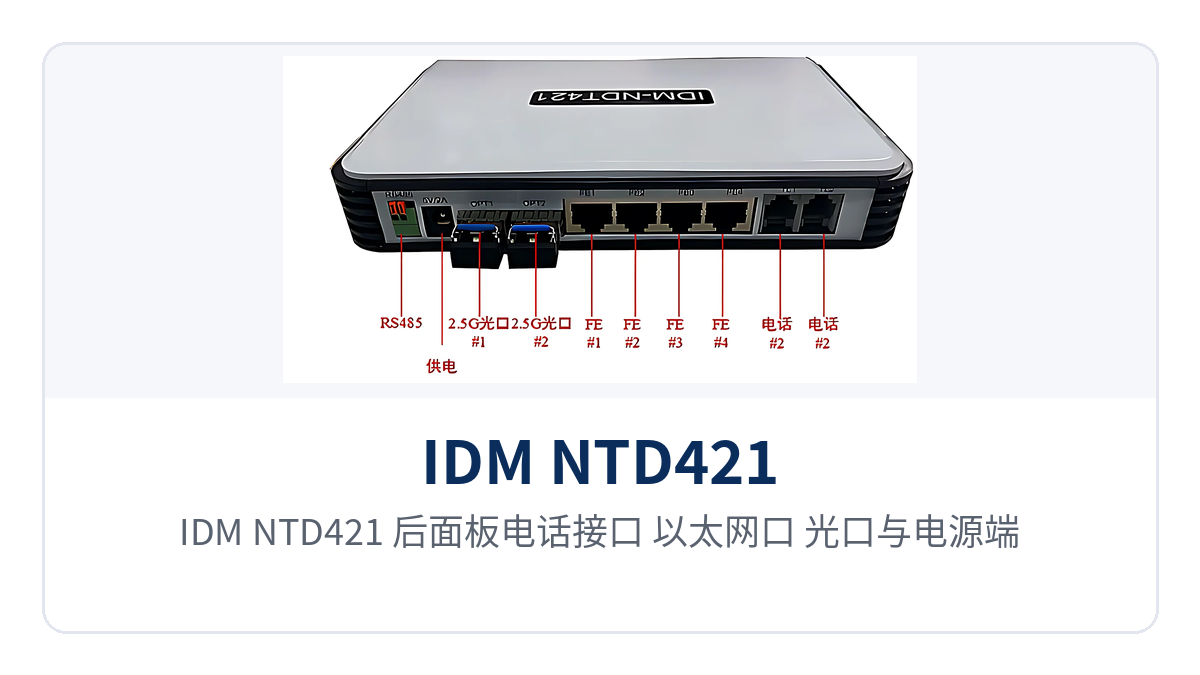

图2：IDM NTD421 后面板电话接口、以太网口、光口与电源端子布局

电话业务在设备内部先按PCM方式数字化再送上光纤：音频范围300Hz~3400Hz，采用ITU G.711中A律压缩，每路环路电流20mA，话路阻抗为三元复式阻抗200Ω+560Ω//0.1μF。数字化之后的话路占用固定带宽，与以太网业务在同一光通道内并行传输。

这样处理的意义是既有模拟话机与调度台不必改造，接到话路接口即可照常使用；以太网侧遵循IEEE802.3标准，支持全/半双工与速率自适应。两类业务在设备内部各占独立通道，电话突发话务不会挤占网口带宽。对于需要千兆网光端机级别以太网承载能力的站点，该设备通过250M光链路为以太网业务提供通道，业务带宽按链路容量统一核算。

功能与性能参数总表

设备围绕电话接入、隔离以太网、光口冗余与远程网管四类能力设计，各项功能逐条列于下表，便于与现场业务需求逐项对照。表中同时标注了每类能力对应的接口与配置方式，现场核对业务类型时按行确认即可。

功能项	功能说明
250M光接口传输	提供FC单模光接口，收/发速率250M/250M，收/发波长1310nm/1550nm，标配传输距离20Km
2路电话接入	提供2路电话接口，音频范围300Hz~3400Hz，采用ITU G.711中A律压缩，每路环路电流20mA
2组物理隔离百兆网口	以太网口按2组物理隔离通道配置，通道之间不共享转发资源，业务数据分通道承载
双光口互备份	线路侧可配置两个光口，主用光纤异常时业务由备用光纤接续，业务侧终端配置不变
SNMP网管	提供标准SNMP网管接口，可在网管中心远程查看设备与链路状态，减少现场巡检
全/半双工自适应	以太网遵循IEEE802.3标准，支持全/半双工与10M/100M/1000M速率自适应
光模块可更换	FC光接口支持更换远距离光模块，把20Km的标配距离继续延长，覆盖更远的野外专网

光口与业务接口技术参数

以下参数覆盖光接口、以太网接口、话路接口、供电与环境条件，数值以IDM NTD421产品资料为准，供组网设计与设备选型核算使用。选型时先按业务量与传输距离确定接口配置，再用光功率参数核算链路预算。瑞光极远作为光端机厂家，在产品资料中给出了完整的光功率与接口指标，便于工程方直接用于链路核算。

图3：IDM NTD421 FC单模光接口与光模块安装位置特写

项目	参数/指标	说明/适用条件
光接口类型	FC	单模光接口，随机配置光模块
光纤模式	单模（可选多模）	按线路条件与距离选型
收/发速率	250M/250M	电话与以太网业务共享
收/发波长	1310nm/1550nm	收发成对使用
发光功率	-12~-6dBm	以所选光模块出厂值为准
接收灵敏度	优于-18dBm	链路末端的收光下限要求
传输距离	20Km，可选装远距离光模块	更远距离按光模块与链路预算确定
以太网接口	RJ-45	4个网口按2组物理隔离通道配置
以太网速率	10M/100M/1000M自适应	接口自协商，业务带宽受250M光链路容量约束
以太网协议	支持IEEE802.3	全/半双工/自适应
电话接口	2路	可接话机、调度台等模拟终端
音频范围	300Hz~3400Hz	标准电话话音带宽
话路压缩	ITU G.711中A律	每路64Kbps数字话音
话路阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与常见话机、交换侧接口匹配
环路电流	20mA/路	每路话路的馈电能力
网管接口	标准SNMP	接入网管中心统一监控
供电方式	AC220V/DC-48V	按站点电源条件选择
整机功耗	≤90W	含光模块的整机值
工作温度	-10℃~+50℃	机房与机柜内安装
相对湿度	0~95%（无凝结）	无凝露环境使用
外形尺寸	以产品随机资料为准	安装前按机柜空间核对

2路电话与物理隔离百兆网口怎么分配业务？

分配原则是让电话与不同安全等级的数据各走独立通道，避免业务之间互相影响。电话口统一接调度话机或用户话机，网口按安全域分组，把对外通信与内部生产数据分开承载。分组结果要写进站点接线表，避免施工时把不同安全域的业务接到同一组网口上。在政府专网光纤通信方案中，这种按安全域分组的方式可直接对应不同委办局的业务隔离要求；在军队应急通信车方案中，则便于快速完成车内话机与数据终端的接线部署。

• 电话通道：2路话路接调度台、话机等模拟终端，音频300Hz~3400Hz，按G.711中A律编码后上光纤。
• 内网组网口：1、2、3口共用一组百兆通道，可按需划分VLAN，适合办公网、视频监控等内部业务。
• 隔离组网口：第4口为独立物理隔离通道，适合生产控制、调度自动化等需要与外部网络严格分开的业务。
• 隔离方式：两组通道不共享带宽与转发资源，物理隔离在设备内部完成，不依赖上层设备的VLAN划分。

图4：IDM NTD421 2路电话接口接线端子与话路标识特写

按上述方式分配后，一条光纤同时承载两类业务而互不串扰：话路侧即使出现集中呼叫，网口侧的生产数据仍按自有通道转发。对电力、轨交这类同时存在调度语音与自动化数据的站点，这种分配方式可以减少设备数量与线缆数量。上述产品展示的接口布局与通道分组方式，也便于在政府专网光纤通信方案与军队应急通信车方案中按站点业务量快速核对端口分配。

图5：IDM NTD421 4个RJ-45百兆以太网口与通道分组标识

双光口互备份与电话光端机SNMP网管怎么配合？

双光口互备份解决的是光纤链路的单点故障。设备在线路侧配置两个光口、一主一备，主用光纤中断或收光不足时，业务转由备用光纤接续，两端业务接口与终端配置都不需要改动；现场只需准备两条不同路由的光缆。作为专业光端机厂家，瑞光极远在产品展示中明确标注了双光口互备份的工作机制，便于选型时对照确认。

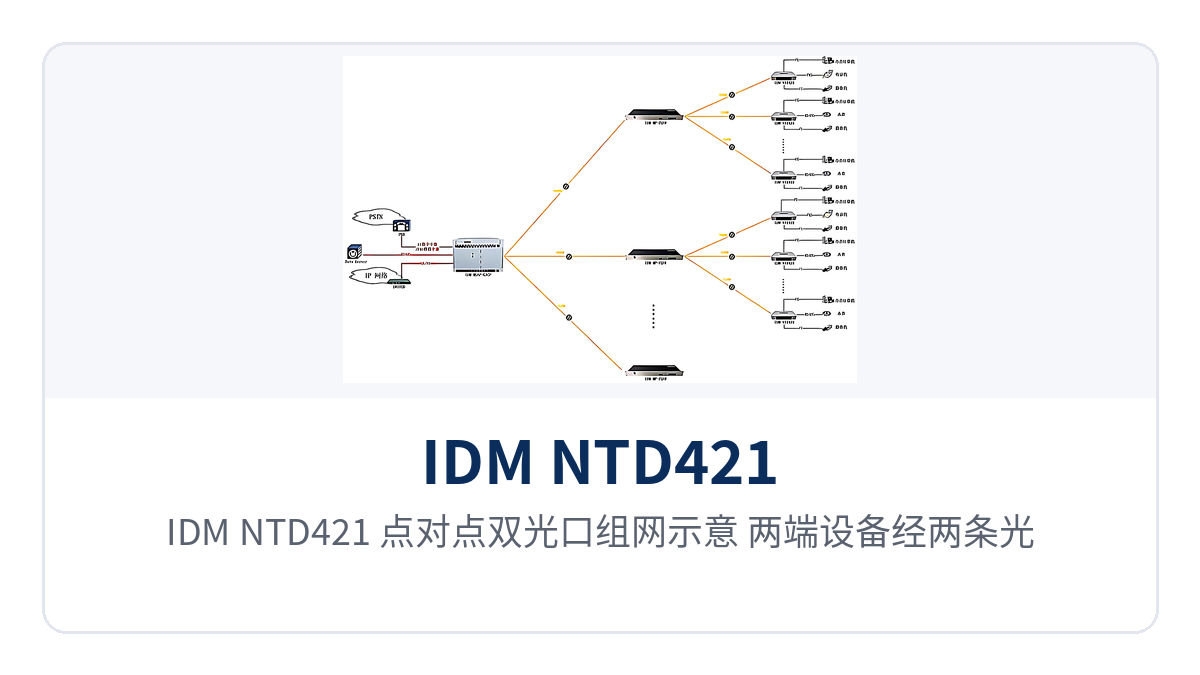

图6：IDM NTD421 点对点双光口组网示意 两端设备经两条光纤互连

SNMP网管把链路状态搬到网管中心，值班人员不到站点现场就能判断设备是否在线、光口是否正常。设备提供标准SNMP网管接口，可接入既有网管平台，把光口倒换与设备告警一并纳入监控范围。对于部署在政府专网光纤通信方案中的电话光端机，这一能力尤其实用。

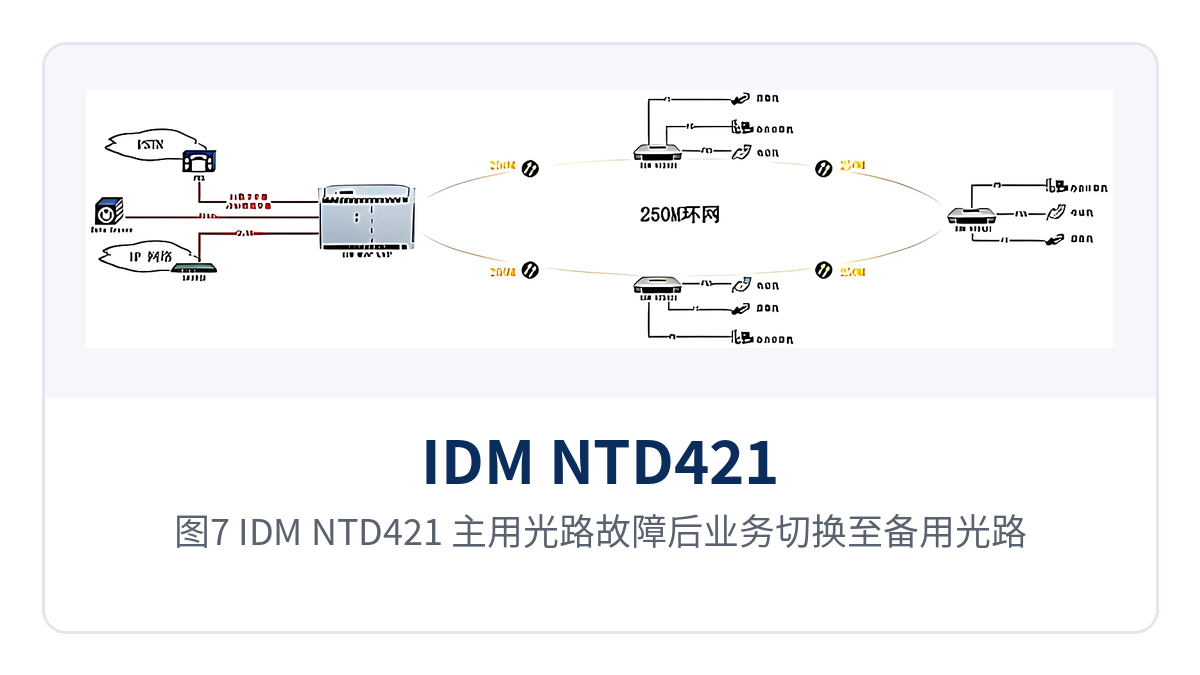

图7：IDM NTD421 主用光路故障后业务切换至备用光路的链路示意

冗余与网管配合使用，故障处理路径随之缩短：光口倒换保证业务先接续，网管告警再指出问题落在光纤、光模块还是业务接口。对无人值守站点，这种组合把事后排查变成可远程确认的状态判断。

电话光端机SNMP网管能监控哪些状态？

可监控的常规项包括设备在线状态、光口收发光状态、以太网与话路接口状态以及电源告警，具体可读取的告警条目与MIB定义以厂家提供的网管资料为准。把这些状态接入网管中心后，巡检方式可以从定期上门改为远程查看，故障响应时间相应缩短。

图8：IDM NTD421 网管中心监控界面与设备告警指示示意

20Km单模电话光端机能不能传更远？

20Km是标配传输距离，实际可传距离由光模块与链路损耗共同决定；需要更远距离时更换远距离光模块即可，设备本体与业务接口不变。选型时用发光功率-12~-6dBm与接收灵敏度优于-18dBm核算链路预算，再把光纤衰减、熔接点与活动连接器一并计入。

作为一款250M光口电话光端机，IDM NTD421 的传输能力还受光纤类型与波长选择影响：单模光纤按所选波长取单公里衰减，1310nm与1550nm两种波长的模块需成对配置使用。工程上一般在核算结果之外预留数dB余量，具体取值按项目设计要求确定。

20Km单模电话光端机怎么核算链路预算？

链路预算的核算按四步逐项列出，避免只按标称的20Km下单。每一步的数值都取自所选光模块与线路实测资料，缺一项都可能把可用距离估高，开通后收光不足再返工更换模块，代价更高。

• 发光功率：取所选光模块的出厂值，范围-12~-6dBm。
• 接收灵敏度：以优于-18dBm作为链路末端的收光下限。
• 光纤衰减：按波长与光纤类型取单公里衰减，乘以线路长度。
• 工程余量：为熔接点、连接器与长期老化预留余量，取值按项目设计要求。

典型应用场景

电力专网：变电站与调度所之间的调度电话与站内数据

变电站与调度所之间通常同时存在调度电话与站内数据两类业务。IDM NTD421 在两端各放一台，用一条单模光纤把2路话路与两组隔离网口一起送达；电话走话路通道，站内自动化数据走独立物理隔离网口，两类业务互不混跑。站间不必为电话与数据分别敷设线缆，既有调度台与话机也保持原有使用方式。

线路条件允许时把双光口接入两条不同路由的光缆，主用链路异常时由备用链路接续，调度语音不会随单条光缆中断而整体失联。对无人值守变电站，SNMP网管把设备与光口状态送到调度侧网管中心，巡检与故障判断都可以远程完成。

轨道交通通信：车站与车辆段的公务电话与监控数据接入

车站、车辆段与沿线站所分布分散，公务电话、监控数据往往走不同线缆、由不同专业维护。IDM NTD421 在车站侧把话路与监控数据复用到一条光纤回传，网口按安全域分组，监控网与办公网各占一组通道。区间光缆资源紧张的区段尤其受益，新增业务不必再申请纤芯。

站间链路采用双光口互备份后，单条光缆故障只影响一条路由，业务由另一条光路接续；网管侧可同时看到两端设备与光口状态，故障区间判断不再依赖逐站电话确认。两端光口状态在同一张网管界面上对齐，便于判断是单段断纤还是双向中断。

军队/政府专网：远端点与值守点的电话与内网数据延伸

远端执勤点、库区与值守点通常维护力量有限、机房条件简单，对设备的供电适应性与远程可管性要求较高。IDM NTD421 支持AC220V与DC-48V两种供电方式，整机功耗≤90W，工作温度-10℃~+50℃，可装在带温控的标准机柜内使用。在军队应急通信车方案中，这种宽温宽压的多业务光端机可快速部署于车载机柜，实现电话与内网数据的即时延伸。

业务侧把2路电话与内网数据分别接入，物理隔离网口让内网数据与电话语音各走独立通道；双光口互备份与SNMP网管组合后，链路的冗余与状态监控都落在设备一侧，减少远端点的人工值守。瑞光极远针对政府专网光纤通信方案与军队应急通信车方案均提供对应的千兆网光端机与多业务光端机选型建议，便于按业务量匹配端口配置。

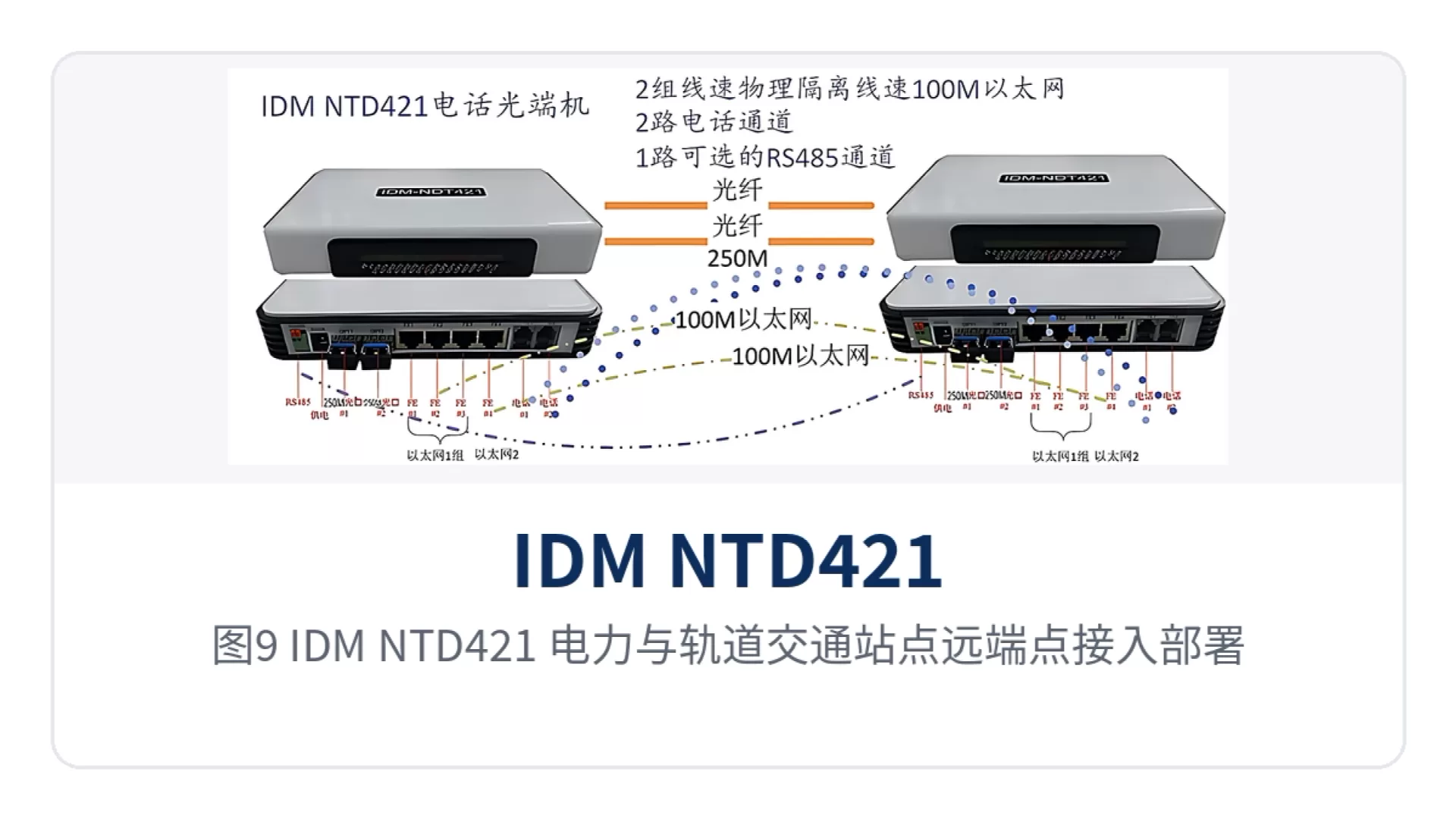

图9：IDM NTD421 电力与轨道交通站点远端点接入部署示意

结语

IDM NTD421 双光口互备份电话光端机把2路电话与2组物理隔离百兆网口收进一条250M单模光纤，标配20Km并可换装远距离光模块，双光口互备份与SNMP网管让远端链路的冗余与可管性一并落地。瑞光极远在产品展示中提供了完整的光端机型号谱系，涵盖电话光端机、多业务光端机与千兆网光端机等品类，可根据项目需求灵活选配。

对电力专网、轨道交通通信与军队政府专网的远端站点，这类设备的价值在于少敷线缆、少跑现场：电话与数据分通道承载，链路有备用光口接续，设备状态在网管中心即可查看。设备按标准机柜安装方式部署，站点侧只需准备电源与光纤跳线，开通工作量集中在两端的光纤熔接与业务割接上。
