IDM NT204 DT 三菱电梯五方对讲光端机
专用接口卡匹配数字信令 2路成对光纤延伸 免GSM月租
IDM NT204（DT）三菱电梯数字式五方对讲光端提供数字五方式对讲专用接口卡可以匹配五方对讲机的信令，实现局端与机房、轿厢、轿顶、井底五方通话。 五方对讲光端机有2路的IDM NT204(DT)、8路的IDM ENT448（DT）、30路的IDM 30EN（DT），等等。满足不同容量电梯群机房到局端监控室的信号传输，也适合监控室搬迁、合并等光纤接入传输。
IDM NT204（DT）三菱电梯数字式五方对讲光端机是北京瑞光极远研制的电梯对讲光纤传输设备，属于光端机厂家面向电梯场景推出的专用产品，用于把电梯机房与局端监控室之间的五方对讲语音与信令改由光纤承载，构成完整的电梯五方对讲光纤传输方案。五方对讲覆盖值班室、电梯机房、轿厢、轿顶与井底五个点位，小区规模扩大后，机房到监控室的距离常超出双绞线可传输范围，这一段链路便要更换传输方式，采用光端机进行光纤远距传输，也正是监控室搬迁光纤接入方案中常见的产品展示形态。
核心参数速览：2路对讲通道 · 五方对讲专用接口 · 光纤远距传输 · 2/8/30路可选 · 独立以太网通道 · 电梯专用电源取电
三菱电梯数字式五方对讲光端机是什么？五方通话怎么跑在光纤上？
三菱电梯数字式五方对讲光端机是把电梯五方对讲在机房与监控室之间的双绞线链路换成光纤链路的设备，机房侧与监控室侧各装一台、成对使用。轿厢、轿顶、井底三个点位的语音先经电梯随行电缆汇到机房，值班室一侧单独布线，真正需要跨机房传输的只有主机与机房之间这一段语音与信令。作为专业光端机厂家，瑞光极远针对电梯场景推出的这款产品展示的正是五方对讲光纤传输方案的核心设备。
链路改造只发生在这段跨机房传输上。机房与监控室各装一台光端机、中间敷设光缆之后，两端对讲机原有的呼叫、应答与报警操作方式保持不变，值班员仍按原来的方式呼通轿厢、轿顶与井底，机房侧也不必为改造改动电梯原有布线。
与改用GSM移动网传输相比，光纤链路一次敷设即可长期使用，不必按路按月付费。GSM方式受制于运营商的收费模式，电梯数量多、运行年限长的项目，长期资费会形成持续支出；光纤方案把投入前移到一次布线，后续只发生光缆与设备的维护费用。

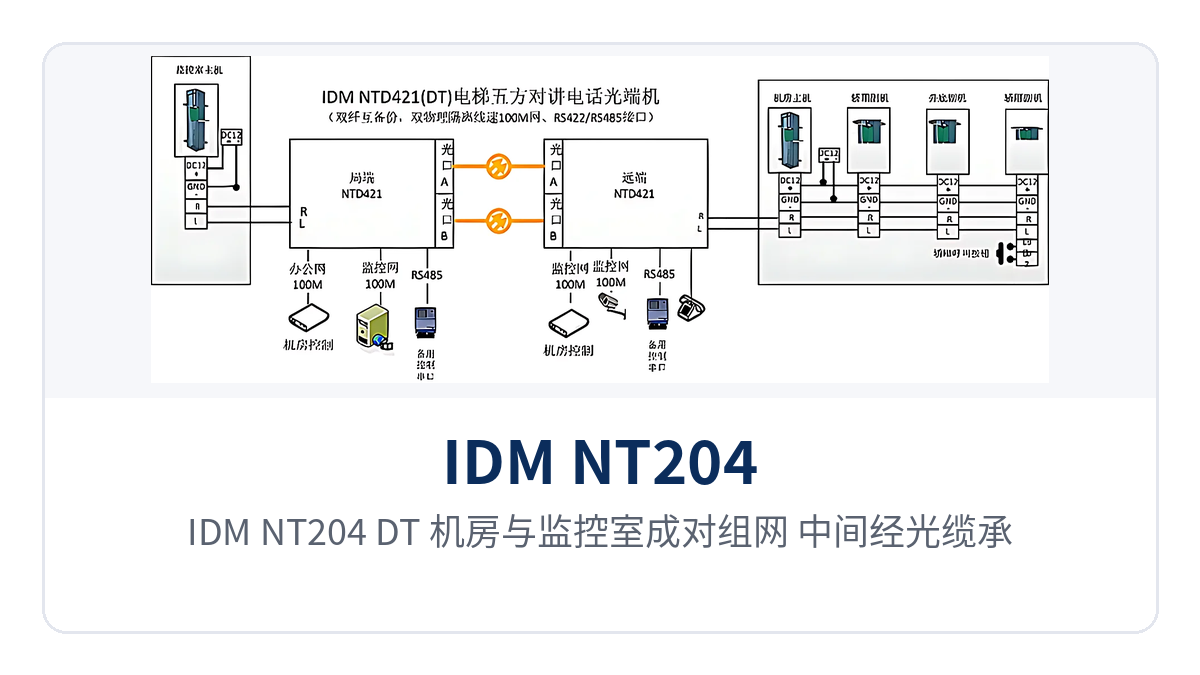

图1：IDM NT204（DT）机房与监控室成对组网、中间经光缆承载五方对讲语音与信令的点对点拓扑示意
为什么普通电话光端机接不了三菱数字式五方对讲？
普通电话光端机不能直接接三菱电梯数字式五方对讲。数字式五方对讲电话与普通电话机的工作原理不同，普通电话光端机按电话机的馈电、振铃与话音设计，识别不了数字对讲机的信令格式，接上后容易出现呼不通、挂机不复位一类问题。五方对讲专用接口卡的作用正是匹配数字对讲机信令，在光纤两端还原局端与机房、轿厢、轿顶、井底的通话状态。
由专用接口卡匹配三菱数字对讲信令，是普通电话光端机无法替代的环节。设备采用两端成对的点对点方式，机房侧接口接五方对讲主机引出的音频与信令线，监控室侧接口接值班主机，中间只走一条光纤链路；同一台设备还提供独立以太网通道，可随路承载轿厢侧的以太网业务。
接口卡与现场对讲设备直接相关，选型与施工前应按下面三项逐项核对。这三项分别对应设备制式、接入路数与现场条件，核对清楚再下配置单，可以避免设备到场后接口对不上、现场反复返工，也便于后期按同一制式扩容。
- 电梯品牌与对讲机型号：三菱电梯数字式系统与模拟系统、其他品牌系统的接口互不相同，需按现场实际制式配置对应接口卡。
- 监控室接入路数：按监控室需要同时值守的电梯点位统计，据此决定选2路、8路还是30路设备。
- 传输与取电条件：光缆走向、两端设备安装位置与取电点一并确认，供电采用专用电源连接电梯供电电源。

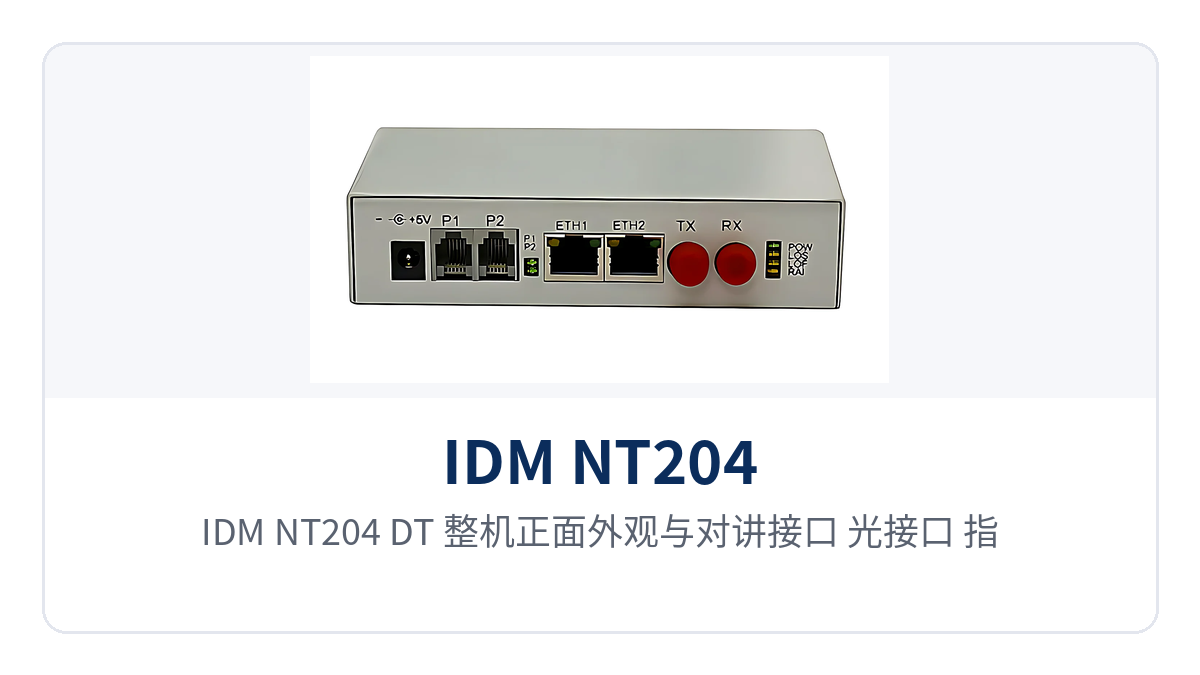

图2：IDM NT204（DT）整机正面外观与对讲接口、光接口、指示灯布局特写
2路、8路、30路怎么选？不同电梯群如何配容量
五方对讲光端机按对讲容量分级，2/8/30路可选，覆盖单部电梯到成片电梯群的接入需求。选型先看电梯点位数量与监控室侧要接入的路数，再看对讲机制式，最后按后期扩容预留一档容量，避免小区分期建设时二次换设备。瑞光极远同系列多业务光端机可按电梯群规模灵活选型，也便于与光纤收发器厂家的配套设备统一组网。
| 型号 | 对讲容量 | 适用场合 |
|---|---|---|
| IDM NT204（DT） | 2路 | 单部或少量电梯，机房与监控室成对点对点光纤延伸 |
| IDM ENT448（DT） | 8路 | 中等容量电梯群，多部电梯对讲在机房汇接后经一条光纤送至监控室 |
| IDM 30EN（DT） | 30路 | 大容量电梯群，或原有电梯管理中心搬迁、合并时的集中接入 |
多部电梯集中管理时，可在机房侧先把多路对讲信号汇接，再接入光端机或汇聚设备，把电梯群对讲统一延伸至监控中心。监控室搬迁或合并的项目，设备随新机房重新就位、光缆两端重新成端，对讲链路即可跟着光缆一起迁移，2/8/30路多容量可选的特点也正好适配不同电梯群与监控室搬迁合并的差别，是监控室搬迁光纤接入方案中值得优先考虑的传输环节。

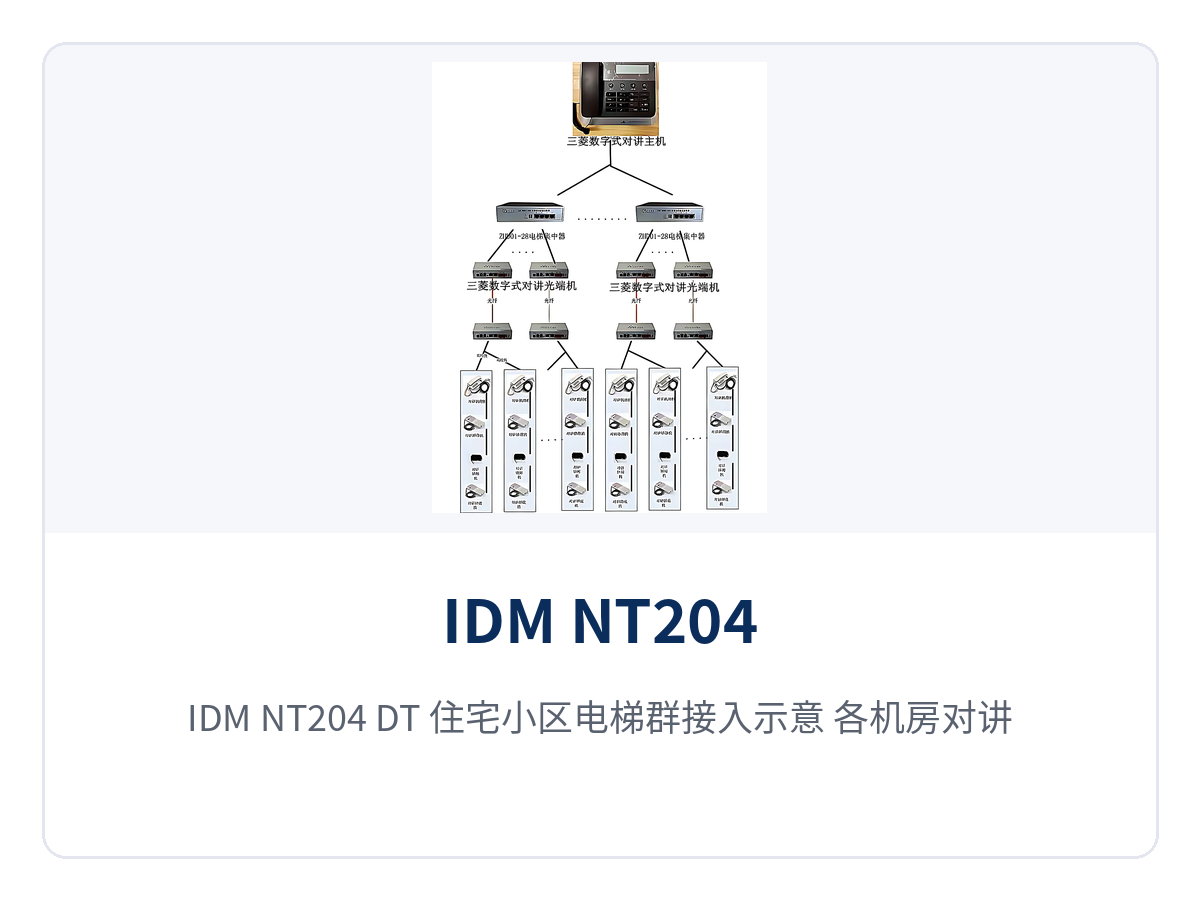

图3：IDM NT204（DT）住宅小区电梯群接入示意，各机房对讲经光纤汇入物业监控室
IDM NT204（DT）核心功能有哪些？
IDM NT204（DT）围绕三菱电梯数字式五方对讲的光纤传输设计，功能覆盖接口匹配、语音通道、链路延伸与取电四个环节，逐项列于下表。功能项按现场关注的顺序排列，便于对照项目需求核对配置，也便于与监控室侧的接入方式一并确认。
| 功能项 | 功能说明 |
|---|---|
| 五方对讲专用接口 | 内置五方对讲专用接口卡，匹配三菱电梯数字式对讲机信令，非普通电话光端机可比 |
| 数字信令还原 | 在光纤两端还原呼叫、应答与报警状态，局端主机据此识别机房、轿厢、轿顶、井底各点位 |
| 2路对讲通道 | 单台设备接入2路电梯对讲语音通道，覆盖单部或少量电梯的五方通话链路 |
| 光纤远距传输 | 以光纤替代双绞线承载语音与信令，传输不再受双绞线距离约束，适应跨楼栋与跨园区布放 |
| 独立以太网通道 | 设备另提供独立以太网通道，可随路承载轿厢侧以太网业务，减少重复布线 |
| 电梯专用电源取电 | 采用专用电源连接电梯供电电源，机房侧就近取电，不必单独布设电源线路 |
| 成对点对点组网 | 机房侧与监控室侧各一台成对使用，中间一条光纤链路即可开通对讲 |
| 多容量系列配套 | 与8路IDM ENT448（DT）、30路IDM 30EN（DT）同系列，按电梯群规模选型或分级扩容 |
IDM NT204（DT）技术参数
下表列出IDM NT204（DT）三菱电梯数字式五方对讲光端机的主要技术参数，均为设备选型与现场核对需要的项目。产品资料未给出的具体数值（光口速率、传输距离、功耗、工作温度等）以厂商技术资料为准，本文不作估算。
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 产品名称 | IDM NT204（DT）三菱电梯数字式五方对讲光端机 | 电梯五方对讲光纤传输专用设备，2路容量 |
| 应用对象 | 三菱电梯数字式五方对讲系统 | 电梯机房与局端监控室之间成对使用 |
| 对讲通道 | 2路 | 通道数量与接口制式以厂商技术资料为准 |
| 容量系列 | 2路IDM NT204（DT）、8路IDM ENT448（DT）、30路IDM 30EN（DT）等 | 满足不同容量电梯群机房到局端监控室的信号传输 |
| 传输介质 | 光纤 | 替代双绞线传输五方对讲语音与信令 |
| 传输距离 | 由光模块与线路条件决定 | 具体指标以厂商技术资料为准 |
| 以太网通道 | 独立以太网通道 | 带宽规格以厂商技术资料为准 |
| 供电方式 | 专用电源连接电梯供电电源 | 电压范围以厂商技术资料为准 |
| 接口配置 | 对讲接口、光接口 | 对讲接口按现场电梯品牌与制式配置对应接口卡 |
| 安装方式 | 两端成对、点对点 | 机房侧与监控室侧各一台 |
| 工作环境 | 电梯机房、局端监控室 | 温度、湿度等指标以厂商技术资料为准 |
光纤链路怎么布、电从哪里取、调试按什么顺序？
现场实施按机房侧、监控室侧、中间光缆三步推进，多部电梯接入时再加一步汇接。每一步都有对应的核对项，按顺序做完再接下一段，比整条链路一次上电更容易定位问题。原有链路因超距不通的电梯监控室搬迁光纤接入方案改造，同样按这三步执行。
- 机房侧接线：把五方对讲主机引出的音频与信令线接入设备对讲接口，接口卡按现场制式配置，线序以随机接线图与光端机厂家资料为准。
- 监控室侧接线：另一端设备装在局端监控室，对讲接口接值班主机，值班员即可呼通并监听各电梯点位。
- 中间光缆：沿弱电井、电缆桥架或线槽敷设，两端成端后接入光口，链路随即具备承载条件。
- 多部电梯汇接：机房侧先把多路对讲信号经汇接设备集中，再接入光端机或汇聚设备，避免在双绞线上大量并联。
- 取电与上电：设备以专用电源连接电梯供电电源，先确认电压与极性再上电，设备与电梯原有电路分开标识。
- 调试顺序：先做单点呼通，逐个点位确认呼叫、应答与挂机状态，再联动监控室值班流程走一遍困人处置。

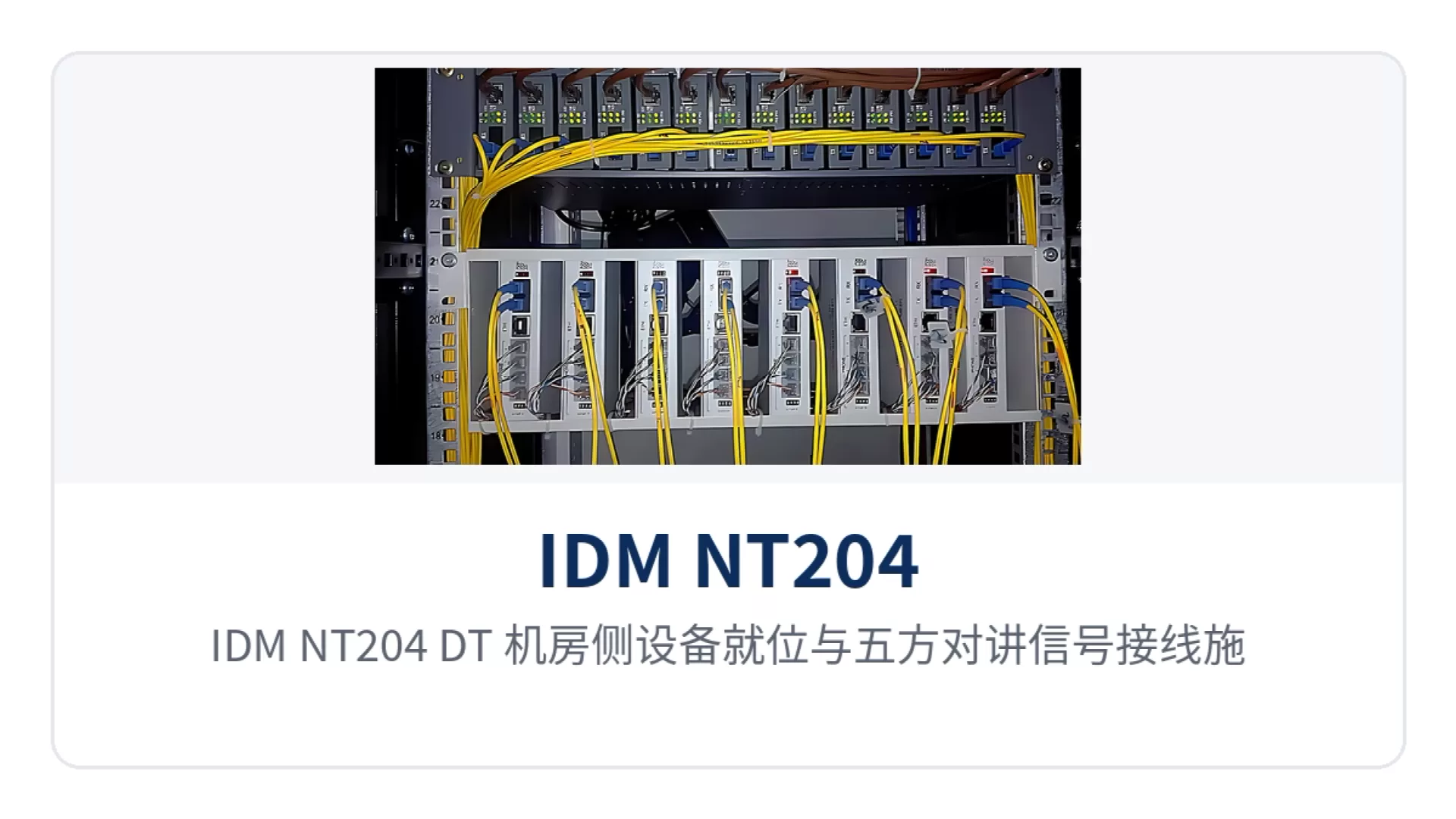

图4：IDM NT204（DT）机房侧设备就位与五方对讲信号接线施工场景
典型应用场景
电梯物联网集成商：把对讲与监控收到一条光缆上
住宅小区的电梯机房多位于顶层或设备层，监控室设在大堂、门岗或园区监控中心，两者距离常超出双绞线直连范围。集成商在机房与监控室两端安装IDM NT204（DT），五方对讲即可经光纤延伸到值班台，轿厢被困人员按键报警后，值班员能直接接通并安抚，同时通知维保与救援。作为专业光端机厂家的成熟产品，该设备在电梯物联网项目中有着广泛的产品展示应用。
电梯物联网项目还可利用设备的独立以太网通道随路承载轿厢侧以太网业务，把对讲与视频纳入同一条光缆资源。走光纤不必依赖GSM按月计费，也不占用井道里的长距离双绞线，前期布线一次完成，后期只做设备维护。
物业管理集团：多楼栋电梯对讲集中值守
物业集团常需把分散在多个楼栋、多个园区的电梯对讲集中到一个监控中心值守。机房侧的对讲语音经光纤汇入园区电梯专网后，值班人员在中心即可呼通轿厢、轿顶与井底，先与被困乘客取得联系，再调度就近维保小组赶赴现场。
2路、8路、30路容量可选，园区可以按楼栋分批接入，先上少量电梯、后续再按实际点位扩容，不必一次把设备配满。监控室搬迁或合并时，设备随新机房重新就位即可，原有对讲主机的操作方式不变。
智慧社区与老旧小区改造工程商：超距链路改造不动原有布线
老旧小区改造中，电梯机房与值班室之间往往只有早年敷设的双绞线，距离一超限，通话就断续甚至中断。改造时在两端加装IDM NT204（DT）、中间补一段光缆，机房内的电梯随行电缆与对讲主机接线基本不动，施工面集中在弱电井与监控室。该方案作为电梯五方对讲光纤传输方案的典型实践，已在多个改造项目中得到验证。
这类项目通常分期实施，工程商可按当期电梯数量先配2路设备，后续标段再按点位增加8路或30路设备。设备采用专用电源连接电梯供电电源，取电点就在机房侧，不必为对讲链路单独拉一路电源，验收时按点位逐个呼通即可核对。

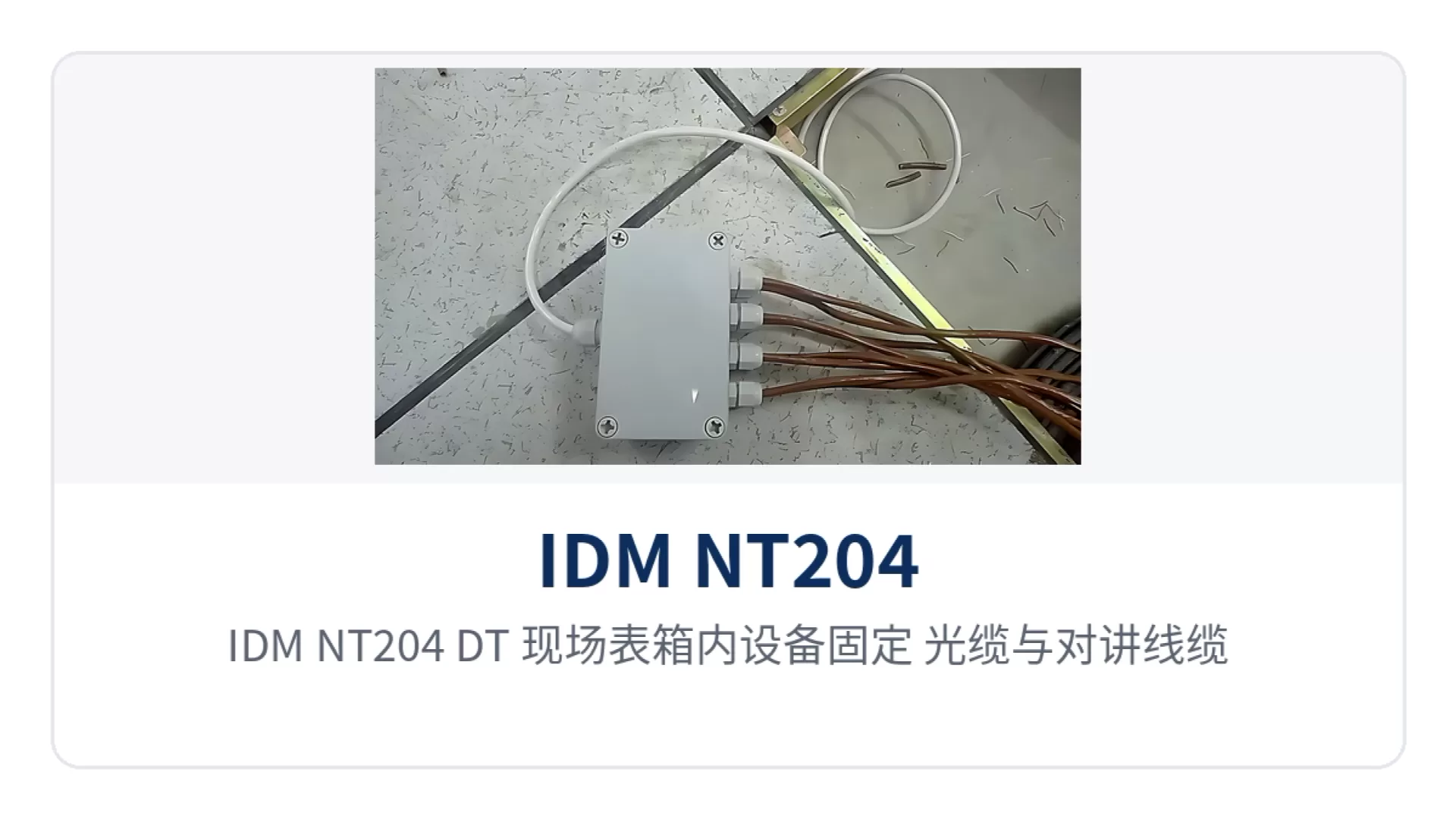

图5：IDM NT204（DT）现场表箱内设备固定、光缆与对讲线缆分槽敷设安装细节
常见问题
电梯五方对讲电话光端机是什么，主要用在哪些场景？
电梯五方通话覆盖值班室、电梯机房、轿厢内、轿顶、底坑五个位置。轿厢、轿顶、底坑经电梯随行电缆汇聚到机房电控箱，值班室一侧单独布线；当机房与值班室的距离超出双绞线可传输范围时，在两端各安装一台 IDM NTD421（DT）、中间改走光缆，即可把这段链路从铜缆升级为光纤。IDM NTD421（DT）为双路电话光端机形态，机房与值班室成对点对点使用，对讲机原有的呼叫、应答与报警方式保持不变。
查看完整回答为什么电梯五方对讲不能直接用普通电话光端机？
普通电话光端机传输的是电话机话音与标准电话信令，而电梯五方对讲机采用专用信令，两者不能直接替换。IDM NTD421（DT）配置五方对讲专用接口卡，接口卡匹配对讲机信令。光纤链路隔断了铜缆两端的电压电流通路，IDM NTD421（DT）在电气接口检测电压电流变化，经光纤在另一端还原，值班室主机据此识别各分机的呼叫、占线与挂机状态。现场对讲机品牌与制式直接影响接口配置，三菱系统多采用音频信令，奥的斯类系统多采用音频与电平信令，两类接口互不相同。
查看完整回答安装接线后对讲不通或通话有杂音，应该怎么排查和维护？
排查建议按链路分段进行：先确认两端 IDM NTD421（DT）成对配置、光口跳线已正确成端；再用光功率计核对收光值是否在正常范围；随后检查对讲接口的接线与线序是否符合厂家定义、接口卡制式是否与现场电梯对讲机匹配；再确认设备以专用电源连接电梯供电电源、供电正常；最后检查光缆与跳线端面是否清洁、弯曲半径是否过小。通话有杂音多与接触不良、接口卡制式不匹配或地电位干扰有关。日常维护建议断电后插拔光口、定期清洁端面并复测光功率，仍异常时建议联系厂家技术支持。
查看完整回答电梯五方对讲光端机怎么选型，需要核对哪些参数？
选型核对项包括：电梯品牌与对讲机型号、制式（模拟或数字），制式决定对讲接口卡配置；对讲通道数量，IDM NTD421（DT）为双路电话光端机形态，超出双路接入需求的项目可先经电梯对讲集中器、分路器把多路对讲信号汇接，再接入光端机或汇聚设备；机房到值班室的链路距离与光纤条件，光传输距离由光模块与线路条件决定；是否需要独立以太网通道承载轿厢视频监控；供电条件与机房取电方式。建议把现场电梯品牌、制式与通道需求整理后向厂家确认配置清单。
查看完整回答电梯五方对讲能传多远，什么情况下需要改用光纤？
电梯五方对讲常用四芯总线制布线（如 RVVP 4×0.75 型线缆），基于双绞线的传输距离一般限制在 1~2km 以内，并受小区电缆布线条件制约。当电梯机房与值班室的距离超出该范围，或原有双绞线线路老化、需要重新敷设时，改用光纤传输更合理。GSM 移动网方式受收费模式制约，长期运行成本不易控制；FM 无线传输的频段容易受到干扰，带宽较低。IDM NTD421（DT）采用光纤固定链路，不依赖移动网络与无线频段，具体光传输距离以厂商技术资料为准。
查看完整回答
