IDM-NT202电话光端机

IDM-NT202 是一款单纤2路电话2路以太网光端机，由北京瑞光极远数码科技有限公司研制，属于瑞光极远旗下 Raytrans 品牌产品展示中的桌面型光端机之一。该设备采用桌面型机箱结构，通过一条光纤通道同时提供2路电话接口与2组共享100M以太网通道，用于公用电话网接入与专线信息传输。

作为一款典型的多业务光端机，设备把话音与数据业务延伸到远端用户区域，可代替偏远小局完成越界放号，也用于电力、银行、公安、部队、学校与高速公路等部门的专线接入。整机放在配线间工作台或小型机柜托盘上即可工作，不占19英寸机架位，站点开通时只接业务线与一根光跳线。该产品也常被应用于政府专网光纤通信方案及军队应急通信车方案中，作为光端机厂家推荐的小容量接入设备。

核心参数速览：2路电话 · 2路百兆网 · VLAN划分 · 双供电 · 灵敏度优于-36dBm · 共享100M以太网 · 15W · 桌面型172×110×25mm

单纤2路电话2路以太网光端机是什么设备

这是一对成对使用的点对点光纤接入设备，一端装在交换局侧或中心机房，另一端放在远端站点，两台设备之间用一条光纤连接，话音与以太网业务在光路上双向传输。远端站点不必再为电话与网络分别配置传输设备，一对机箱就把两类业务同时落地，这也是瑞光极远（Raytrans）产品展示中常见的一类小型光端机形态。

全部业务口在同一台机箱上成对出现，站点侧的接口数量与机房侧一致，施工时按站点清单核对即可。设备默认桌面型结构，不需要额外的机框、插盘与风扇单元，适合接入点数少、位置分散的场合。

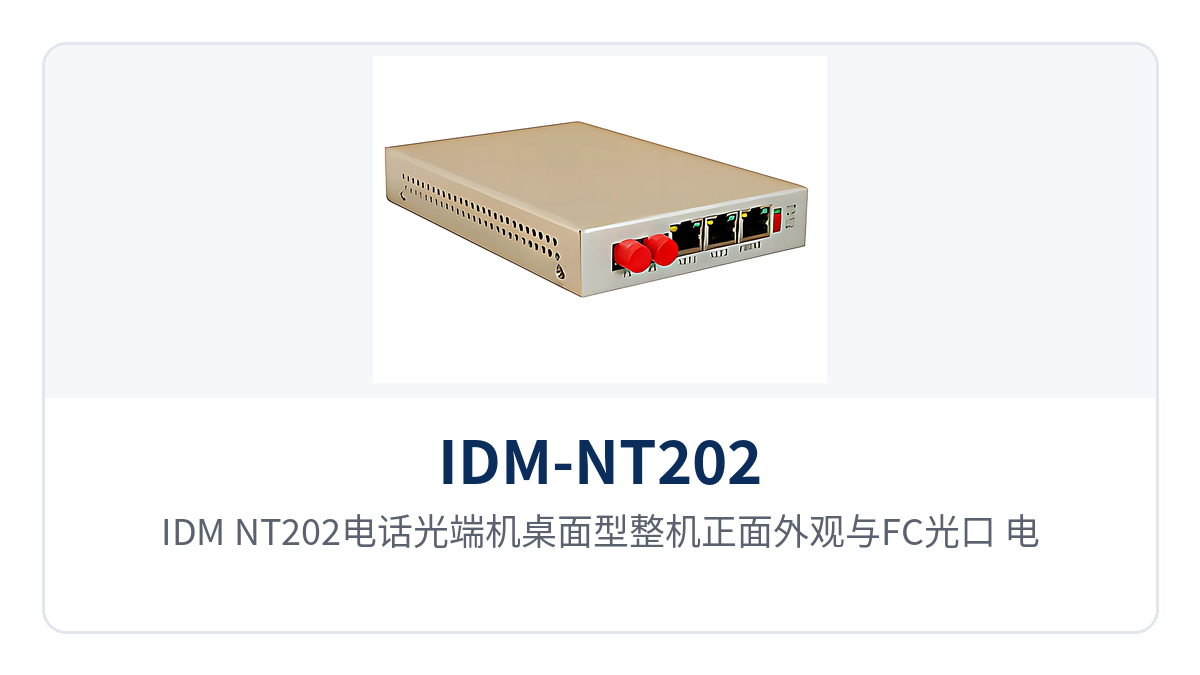

图1：IDM-NT202电话光端机桌面型整机正面外观与FC光口、电话口、以太网口及指示灯特写

一条光纤如何同时承载2路电话与2路以太网

话音在设备内部按ITU G.711中A律压缩为64Kbps数字话路，音频范围300Hz～3400Hz，每一路的环路电流为25mA。G.711是ITU-T建议书规定的语音编码标准，国内电话网通用A律，话机与交换设备因此可以直接互通，不必另加转换装置。

以太网侧提供2组共享100M通道，两路口共用一条100M带宽，可分别接办公网交换机与视频终端。话音与以太网在一条光纤上各占独立通道，电话占用的固定带宽不受以太网突发流量影响，网络侧下载大文件时通话质量不受挤压。

共享通道的带宽在两路以太网口之间动态分配，一路空闲时另一路可用满100M，两路同时有流量则按实际需求均分。对远端站点常见的上网办公与视频回传并存的场景，这种分配方式比固定切分更省带宽，也体现了多业务光端机在带宽调度上的实用价值。

核心功能与参数一览

IDM-NT202的功能按话音、以太网与光纤传输三类配置，各项能力与对应接口列于下表，便于按站点清单逐项核对。接口数量、光口型式与供电方式在订货时一次确认，现场按到货配置施工。

功能项	功能说明
2路电话接入	提供2路普通电话接口，音频范围300Hz～3400Hz，按ITU G.711中A律压缩，环路电流25mA/路，可接话机或交换设备
2路共享100M以太网	提供2组共享100M以太网通道，两路口共用一条100M带宽，可接交换机、采集终端或网络摄像机
VLAN划分	2组以太网接口可任意划分VLAN，办公网、视频网与管理网在同一条光路上隔离，广播报文不互相扩散
单纤多业务承载	2路电话与2路以太网复用到一条光纤通道，一个站点只占用一芯光纤资源，省掉另一对光端机与配套光缆
桌面型一体化机箱	话音、以太网与光传输收进172×110×25mm桌面机箱，可放工作台或机柜托盘，不占机架位
双供电方式	DC5或AC 220V两种供电方式可选，机房交流取电与直流站点取电都能直接接入

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按现场光缆成端方式选配
光纤模式	单模（可选多模）	单模为标准配置，短距多模场景按订货注明
光纤速率	155bps±50ppm	原文标注值，以厂家技术资料为准
波长	1310nm	单模1310nm窗口
发光功率	-2～-11dBm	与接收端灵敏度共同决定光功率预算
接收机灵敏度	优于-36dBm	弱光与劣化光纤环境下链路仍可维持
音频范围	300Hz～3400Hz	与公用电话网话音频带一致
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	与话机、交换设备接口匹配
压缩率	ITU G.711中A律	每路话路64Kbps
环路电流	25mA/路	话机馈电能力
供电方式	DC5或AC 220V	双供电可选，按现场电源选定
整机功耗	15W	单站功耗，长期在线运行
工作温度	0℃～+50℃	室内配线间与机柜环境
湿度	95%无凝结	无凝露环境使用
机箱尺寸	172×110×25（mm）	桌面型，长×深×高

VLAN划分怎么隔离电话与数据业务

2组以太网接口可任意划分VLAN，把办公网、视频网与设备管理网放在不同VLAN里，三个网段的广播报文不会互相扩散，一条100M共享通道上跑多套业务也不串包。电话业务走独立的固定时隙，不参与以太网VLAN划分，语音与数据在逻辑上彻底分开。

对只有一条光纤到位的收费站、变电站或营区门岗，这种划分让一套传输设备同时满足电话专线与内网接入两类需求。VLAN按端口划分即可落地，不必在远端另加一台可网管交换机，配置项与站点业务表一一对应。

需要跨设备透传VLAN标签时，按IEEE 802.1Q格式在交换机侧配置Trunk口即可，光端机对以太网帧透明转发，不修改标签。现场调试先在同一VLAN内互通，再逐段放开跨网段访问，排查范围始终收在一个网段内。

弱光环境下链路靠什么保持稳定

接收机灵敏度优于-36dBm，是这款电话光端机在劣化光纤上仍能工作的关键指标。发光功率为-2～-11dBm，与-36dBm的接收门限之间留有约34dB的光功率余量，熔接点偏多、跳线老化或链路距离偏长的站点，仍有余量可用。

工程上把这条余量当作预算来分配，光纤每公里的衰减按光缆厂家参数计，每个熔接点与每个活动连接器各计一段损耗，扣完才是留给老化与检修的余量。链路收光接近-36dBm时，先清洁并复测连接器，再考虑换用发光功率更高的光模块。

典型应用场景

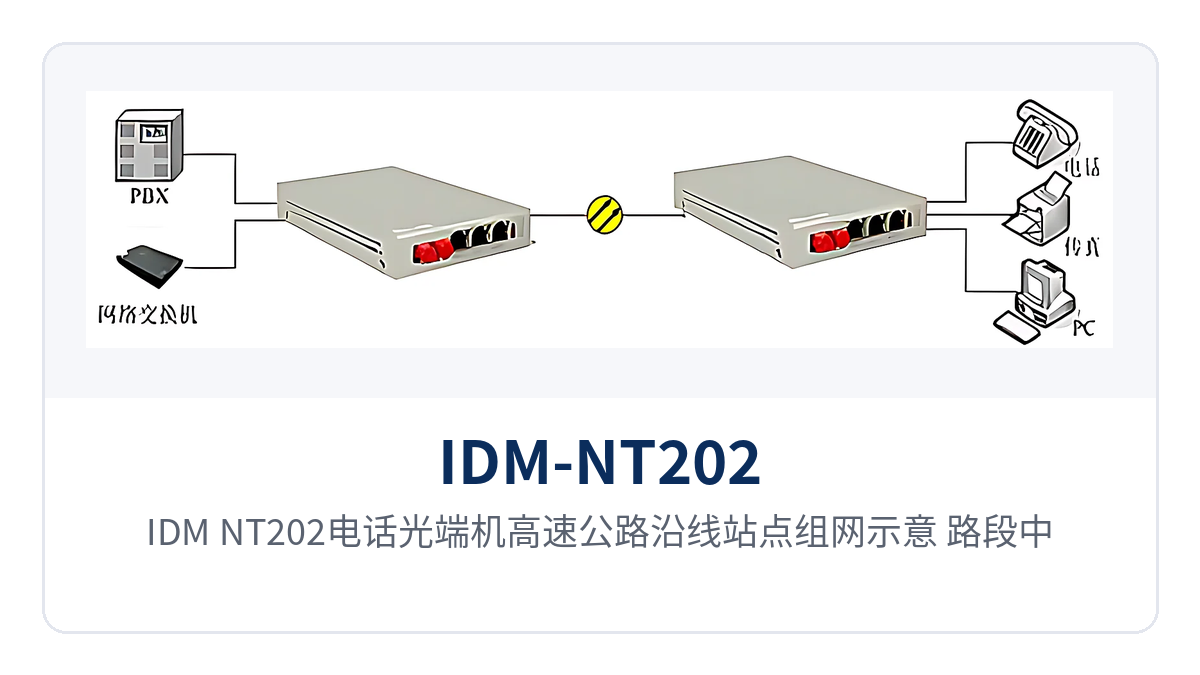

图2：IDM-NT202电话光端机高速公路沿线站点组网示意 路段中心机房与收费站远端站点经一条光纤互联

高速公路沿线站点的电话与网络接入

收费站、服务区与监控外场设备分布在几十公里路段上，沿线光纤由机电工程统一敷设，单点可用芯数有限。IDM-NT202 在每个站点用一条光纤同时开出2路电话与2路百兆网口，收费值班电话、车道语音与监控数据在同一条链路上跑。

站点开通时把话机接到电话口、把摄像机或交换机接到以太网口，机房侧成对配置同型号设备。VLAN把监控网与办公网分开，路段中心按VLAN定位异常站点，现场只按端口核对，不必逐台登录设备。

电力专网变电站与配电房的业务接入

变电站与配电房数量多、位置分散，调度电话与用电信息采集通常走不同通道。2路电话接调度台与站内值班话机，2路百兆网口接采集终端与视频巡检设备，一条光纤把两类业务一并送到供电所。

设备功耗15W，DC5与AC 220V两种供电都能接，站内直流屏与交流插座任选其一。桌面机箱可直接固定在配线柜托盘上，改造项目不必新增机架空间，也不必为电话与数据各上一对光端机。

公安与部队专网的固定站点接入

执勤点、检查站与营区门岗的电话与内网终端需要接入上级机房，专网对业务隔离有明确要求。2组以太网口按VLAN分开承载内网办公与视频回传，电话走独立时隙，三类业务在同一条光纤上互不干扰。瑞光极远（Raytrans）作为光端机厂家，可为此类政府专网光纤通信方案与军队应急通信车方案提供成对配置的接入设备与选型支持。

光口默认FC，可按现场成端方式定制SC，与既有光缆交接箱匹配。接收灵敏度优于-36dBm的设计，让沿用旧光缆的站点在熔接损耗偏大时仍能开通，不必为一段劣化链路重新敷缆。

安装与接线怎么落地

两台2路电话光端机成对使用，机房侧与站点侧的接线顺序一致。现场按以下四步逐项完成接线与核对，比一次上电后再排查更省时间；每步完成后在记录表上签字，后续扩容可沿用同一份编号。

• 光路：一条光纤连接两端光口，FC接头旋紧到位，弯折半径按光缆厂家要求控制，跳线两端做标签。
• 电话：2路电话接话机或交换设备，先按配线表核对线序，再上电测试拨号与来电显示。
• 以太网：2组共享100M口接交换机或终端，按业务表划分VLAN，先在同一VLAN内互ping确认通路。
• 供电：DC5或AC 220V按现场电源选定，通电后核对面板指示灯，再逐项复测业务。

接线完成后按站点业务表逐项打勾，电话听音、以太网丢包与光路收光一并记录，形成该站点的初始基线。后期出现异常时与基线对比，能快速判断是光路劣化还是业务侧配置变更。这套流程同样适用于多业务光端机的现场交付，瑞光极远（Raytrans）在产品展示中提供的接线指引可作为参考模板。
