IDM-NT202集中型电话光端机

IDM-NT202 16路光通道集中型电话光端机是北京瑞光极远数码科技有限公司研制的集中型多业务光纤接入设备，采用19英寸3U插盘式机箱，把电话与以太网业务复用到同一条光纤上传送，是光端机厂家面向多站点接入场景的典型产品展示。设备单机提供16路双纤（单纤）光通道，配2路来电显示电话接口与2组共享100M以太网通道，用于电力、轨道交通与军队政府专网的多站点集中接入，也可作为政府专网光纤通信方案与军队应急通信车方案中的接入层光端机使用。

核心参数速览：16路光通道 · 2路电话接口（来电显示）· 2组共享100M以太网 · VLAN划分 · 1+1双电源 · 灵敏度-36dBm

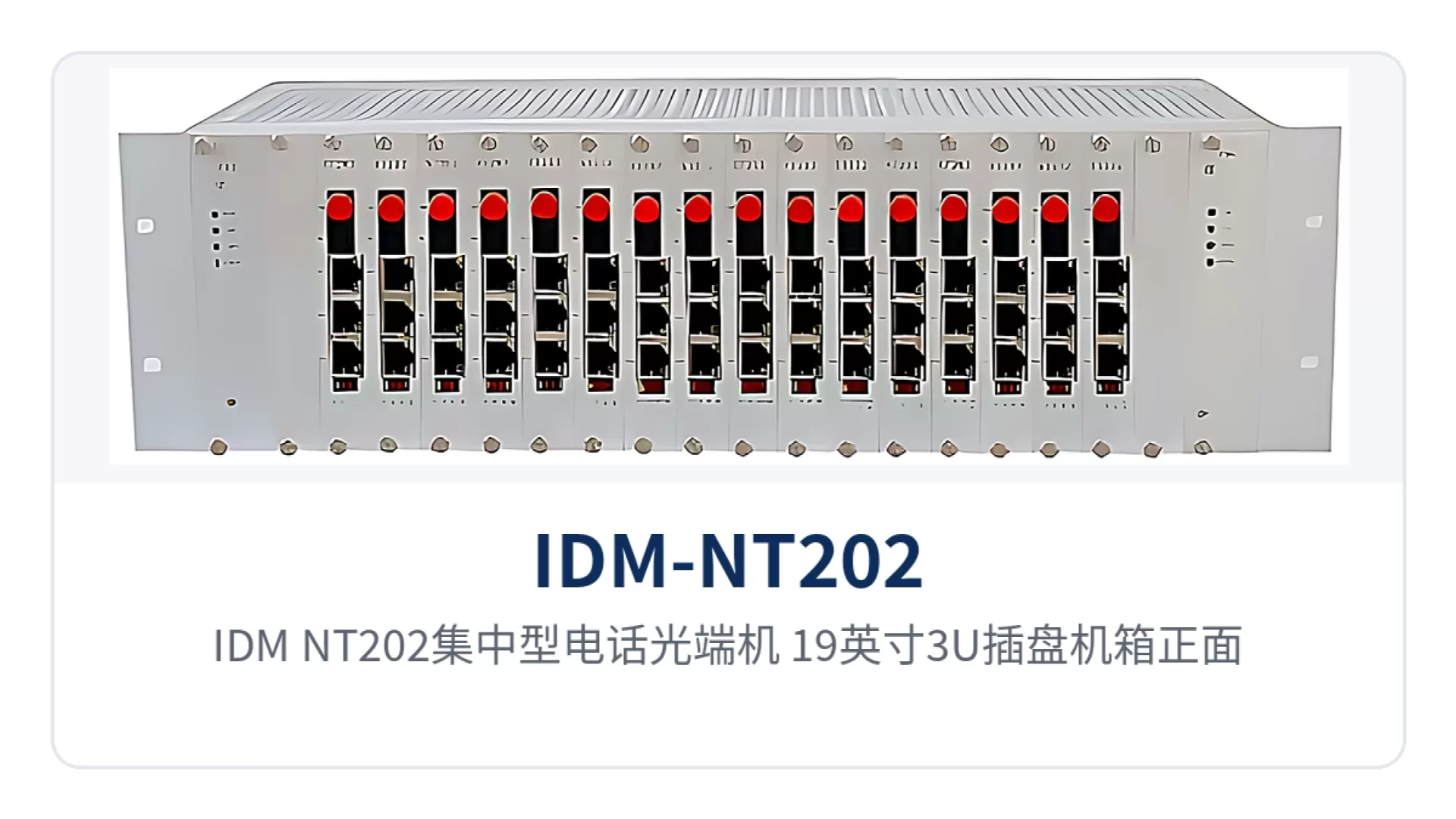

图1：IDM-NT202集中型电话光端机 19英寸3U插盘机箱正面 光口与告警指示灯特写

16路光通道集中型电话光端机是什么设备？

集中型电话光端机是装在机房侧、把话音与数据业务分送到多个远端站点的光传输设备。话音按ITU G.711中A律压缩为64Kbps数字话路，音频范围300Hz～3400Hz；以太网按IEEE802.3以10/100Base-T接入、全/半双工自适应。16路光通道集中型电话光端机把16个光口收进一个3U机框，机房一次成端。作为专业光端机厂家，瑞光极远在该类产品展示中提供了完整的集中型电话光端机选型参考。

一台3U机框怎么带起16个远端站点

集中接入带来的直接收益是机房空间与光纤资源的节省。一台19英寸3U设备替代多台独立机框的堆叠，光缆在机房侧集中成端，站点数量增加时按盘补充光通道即可，不必更换整机。

机框内的插盘结构与光通道分配方式，决定了现场扩容、站点对应与日常维护的具体做法。下面四项在机柜施工与后期扩容时逐条落定，走线与编号一次成型，后续加站点不必重新梳理。

• 光口数量：单机16路光通道，双纤与单纤机型按现有光纤资源选定。
• 容量扩展：业务增长按盘增加光通道，插盘位按实际配置分配。
• 集中成端：16个站点的光纤在机房侧一次熔接成端，机柜走线按光口编号对应站点。
• 告警观察：面板告警指示集中反映光路与业务状态，机房巡检即可发现异常。

对多站点项目来说，集中型的价值不只在设备本身，还在机柜、走线与维护三件事上。机房侧统一成端后，远端站点的故障判断可以在中心机房完成初筛，现场按光口编号核对站点即可。

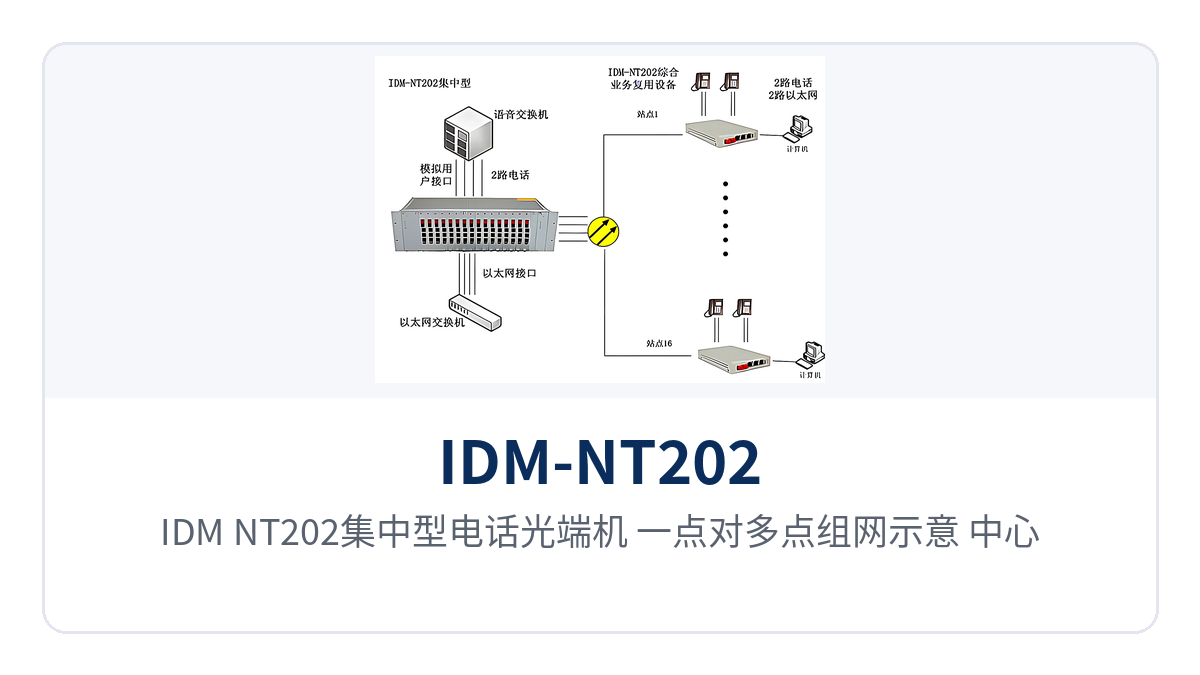

图2：IDM-NT202集中型电话光端机 一点对多点组网示意 中心机房16路光通道对多个远端站点

电话与以太网业务怎么在同一条光纤上传

电话与以太网在同一条光纤上各占独立通道、互不干扰，这是集中型设备能一缆多用的前提。电话侧按ITU G.711中A律把话音压缩为64Kbps数字话路，以太网侧按IEEE802.3以10/100Base-T自适应接入，两类业务经光通道复用到对端还原。

• 电话接口：2路普通电话接口，带来电显示，音频范围300Hz～3400Hz，环路电流25mA/路。
• 以太网接口：2组共享100M以太网通道，RJ-45接口，10M/100M自适应。
• 光接口：FC接口可定制SC，单模（可选多模），波长1310nm。
• 告警与供电：面板告警指示，双电源盘1+1互备份。

核心功能与接口一览

功能覆盖光通道、电话、以太网、VLAN隔离与供电告警几个方面，按下表逐项列出，便于与站点业务需求逐条核对后再定接口与盘位配置；现场按实际站点数量取用，不必全部满配。

功能项	功能说明
16路光通道	19英寸3U插盘式机箱内提供16路双纤（单纤）光通道，按站点数量占用光口，集中接入省空间
2路普通电话接口	提供带来电显示功能的2路普通电话接口，音频范围300Hz～3400Hz，ITU G.711中A律压缩
2组共享100M以太网	2组共享100M以太网通道，RJ-45接口，10/100Base-T、10M/100M自适应，符合IEEE802.3
VLAN划分	2组以太网接口可任意划分VLAN，不同业务与部门划入独立广播域，实现业务隔离
完善告警指示	面板提供告警指示功能，光路与业务状态异常在机房侧即可观察到
双电源盘1+1互备份	双电源盘供电、1+1互备份，单盘失效由另一盘承担整机负荷

核心参数

参数按光接口、以太网与电话接口、电源与环境三组列出，数值取自产品资料原文。选型时先按光功率预算核算链路余量，再按站点业务确定电话与以太网接口数量，供电方式按机房直流或交流条件选定。

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	按现场光纤连接器选配
光纤模式	单模（可选多模）	单模用于较长距离链路
光纤速率	155bps±50ppm	产品资料原文标注值
波长	1310nm	单模光纤传输窗口
发光功率	-2～-11dBm	发送光功率范围
接收机灵敏度	优于-36dBm	弱光接收能力，实际距离按光功率预算核算

项目	参数/指标	说明/适用条件
以太网接口	RJ-45	10/100Base-T电接口
传输速率	10M/100M	速率自适应
标准协议	支持IEEE802.3	可与交换机等以太网设备对接
工作方式	全/半双工/自适应	按对端能力协商
广域网传输速率	线速100M	共享通道满速转发
音频范围	300Hz～3400Hz	电话语音频带
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话接口回损特性
压缩率	ITU G.711中A律	语音编码方式
环路电流	25mA/路	话机馈电能力

项目	参数/指标	说明/适用条件
供电方式	DC-48V 或 AC 220V（外置）	按机房供电条件选择
整机功耗	≤350W	整机功耗上限
工作温度	0℃～+50℃	室内机房环境适用
湿度	≤95%无凝结	相对湿度要求
外形尺寸	长×深×宽 483×70×132（mm）	19英寸3U机箱安装尺寸

2组100M以太网怎么划分VLAN隔离业务

2组以太网接口可任意划分VLAN，是这套多业务光端机适配多业务专网的关键。按端口把不同业务划进不同VLAN后，各业务处在独立广播域内，一侧的广播与地址学习不会扩散到另一侧，语音管理、视频与办公数据可以共用一条光纤而互不干扰。

• 划分方式：按端口把2组以太网接口上的业务分配到不同VLAN，划分结果随业务调整。
• 隔离效果：不同VLAN之间广播不互通，地址规划与故障影响范围相互独立。
• 适用场景：语音管理通道与数据业务同缆回传，多个部门共用一站光纤接入。

双电源盘1+1互备份怎么保障机房供电不中断

双电源盘供电、1+1互备份，一路电源失效时由另一路承担整机负荷，通信业务不中断。对无人值守机房与重要站点来说，供电冗余往往比多配接口更能减少一次停机。以下三项是供电配置与现场核对的重点。

• 供电方式：DC-48V 或 AC 220V（外置），按机房直流屏或交流市电条件选择。
• 冗余结构：双电源盘1+1互备份，单盘故障不带走整机业务。
• 功耗与告警：整机功耗≤350W，电源与光路状态经面板告警指示呈现。

在政府专网光纤通信方案与军队应急通信车方案中，瑞光极远的光端机产品展示涵盖了集中型电话光端机与多业务光端机的完整选型，光端机厂家原厂供货与技术支持可同步对接。

典型应用场景

三类专网的共同点是站点分散、机房集中、链路不能断，集中型机框正好把成端与维护收在一处。以下按电力、轨道交通与军队政府专网三类场景，分别说明站点部署方式与现场收益，也为光端机厂家在类似项目中的产品展示提供参考。

电力专网：变电站与供电所电话集中接入

变电站与供电所的调度电话、行政电话分布在不同站点，机房空间与机位往往紧张。在中心机房部署一台19英寸3U集中型设备，16路光通道分别对到各站点，话音经光通道回传，站点侧不再各自堆叠独立机框。这种集中型电话光端机的部署方式，正是政府专网光纤通信方案中常见的成端思路。

电力专网对链路连续运行要求高，双电源盘1+1互备份与DC-48V供电可直接接入机房直流屏。光路与业务的告警指示集中在机柜面板，值班人员按光口编号定位站点，缩短故障处置前的判断时间。

轨道交通通信：车站与车辆段语音数据汇聚

车站、车辆段与沿线工区的电话和网络业务通常由通信机房统一汇聚，机房内机柜数量有限。单机16路光通道与3U机箱高度把多站点接入收进一个机位，柜内走线按光口编号对应站点，扩容时补盘即可。

轨道交通沿线电磁环境复杂，光纤传输本身不受电磁干扰影响；2组共享100M以太网接口可按端口划分VLAN，把票务辅助、办公与语音管理业务隔开，各业务在同一光纤上各自独立运行。多业务光端机在一根光纤上承载语音与数据的能力，在此类场景中体现得较为直接。

军队与政府专网：机房集中成端的高可靠通道

军队与政府专网的站点多按区域分布，机房侧强调集中成端与可管可控。16路光通道集中型设备把各站点光纤收进一个3U机框，告警集中呈现，双电源盘1+1互备份与双供电制式可选，减少供电环节的隐患。瑞光极远在军队应急通信车方案中同样采用集中成端与双供电的思路，便于快速开设与撤收。

专网中电话与数据往往由不同部门管理，2组以太网接口任意划分VLAN后，两套业务的广播域互不穿越，一条光纤承担两类业务而不改变原有管理边界。跨部门故障定界也因此更简单：先看VLAN归属，再查光通道与接口。

现场怎么确定配置与安装要点

配置先从站点清点开始，再算光功率，然后定接口与供电，顺序颠倒过来容易在现场返工。以下五项按施工顺序排列，逐项确认后即可下单与进场施工，避免设备到货才发现配置缺项。

• 站点清点：先数远端站点数量，按站点数确定光通道占用与双纤、单纤方式。
• 光功率核算：以发光功率-2～-11dBm、接收灵敏度优于-36dBm为边界，按光缆衰减与接头损耗留出余量。
• 接口配置：按站点业务确定2路电话与2组共享100M以太网的接口数量与配线方式。
• 机柜安装：3U机箱按483×70×132（mm）尺寸预留空间，前后留出散热与走线距离。
• 环境核对：机房温度控制在0℃～+50℃、湿度≤95%无凝结范围。

结语

IDM-NT202 16路光通道集中型电话光端机把16路光通道、2路来电显示电话与2组可划分VLAN的共享100M以太网收进一个19英寸3U机框，双电源盘1+1互备份与双供电可选支撑机房连续运行。对需要多站点集中成端的电力、轨道交通与军队政府专网项目，这套集中型设备压缩的是机位、光缆与维护三项成本，也便于光端机厂家在政府专网光纤通信方案与军队应急通信车方案中完成产品展示与交付。
