IDM-NT104台式4路电话光端机
4话1网同纤省一对收发器 桌面即装免配置
IDM-NT104电话光端机将话音和数据业务延伸到各用户区域，起到代替偏远小局，实现越界放号，缓解交换局的作用；或者在市区内解决双绞线 在频带与传输距离的制约，使交换局的服务范围加大。
IDM-NT104台式4路电话光端机是一款4路电话以太网同纤光端机，由光端机厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于把4路电话与1组100M以太网业务延伸到各用户区域。作为一款典型的多业务光端机，设备以桌面型机箱承载话音与数据两类业务，经1路光纤点对点传输，可代替偏远小局完成越界放号，也可在市区内绕开双绞线在频带与传输距离上的限制，扩大交换局的服务范围，是政府专网光纤通信方案中常见的产品展示形态。
核心参数速览：4路电话 · 100M线速以太网 · 灵敏度-36dBm · DC5/AC220V双供电 · 1310nm单模FC光口 · 整机功耗25W

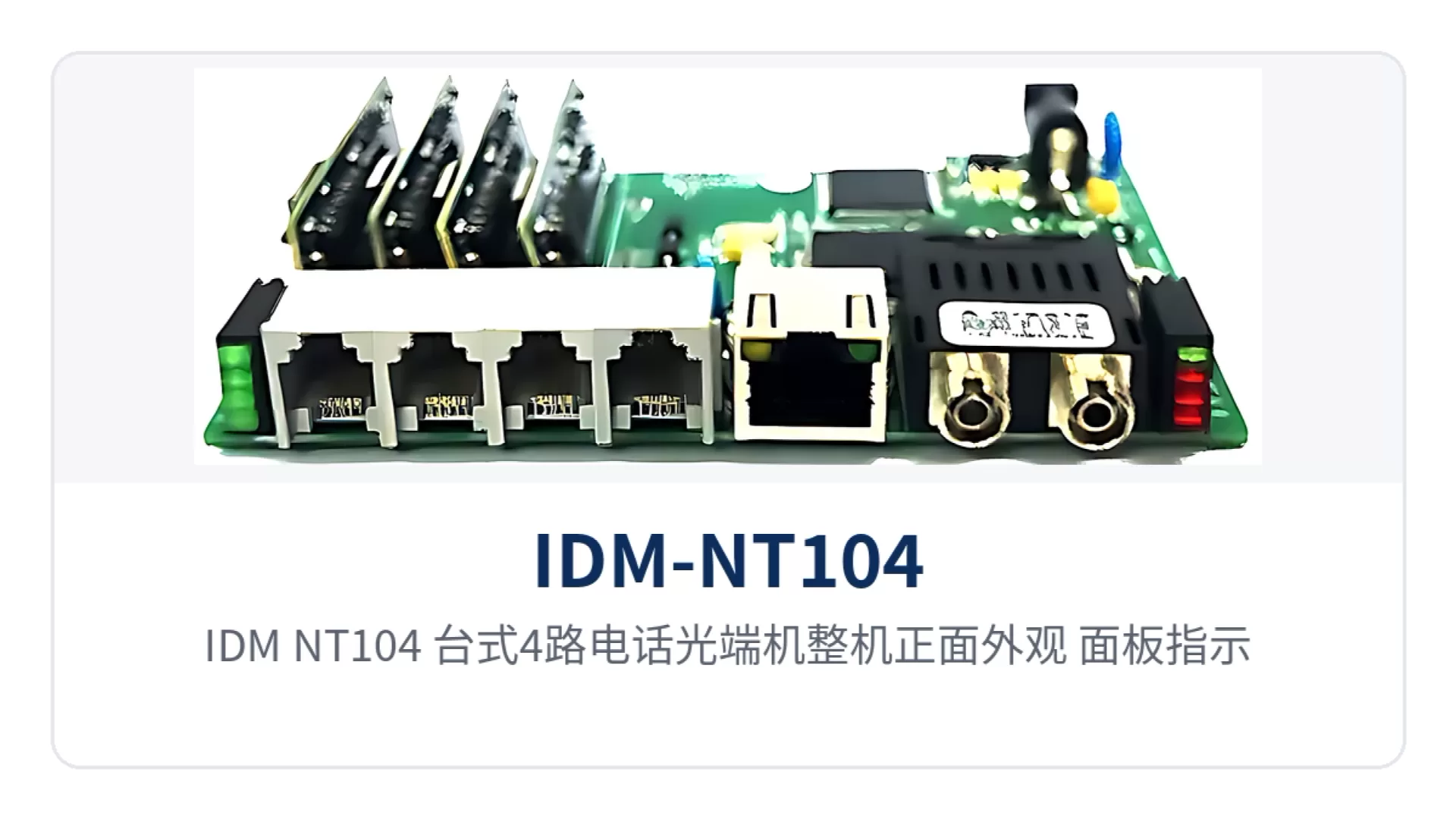

图1：IDM-NT104 台式4路电话光端机整机正面外观 面板指示灯与4路电话接口特写
这台设备在什么位置发挥作用
距离交换局较远的用户点，双绞线在频带与传输距离上都有上限，直接放号往往达不到开通条件。IDM-NT104作为一款实用的电话光端机，把交换局侧的4路电话收进一根光纤，到远端再还原成普通电话接口，用户侧话机照常拨号、来电照常显示，听感与本地放号一致。
同一根光纤上并行传输1组100M以太网通道，远端站点的办公终端、监控前端或数据采集设备不必另布网线、也不必另配一对收发器。话音与数据两类业务收进一台125×100×46mm的台式机箱，机柜托盘或值班台面就能放下，开通时不需要配置界面。这款4路电话以太网同纤光端机在产品展示中以其紧凑结构和即装即用的特点，适合远端小站点的快速部署。
4路电话以太网同纤光端机能承载哪些业务
设备的业务口按话音与数据两类排布，全部业务共用1路光通道，4话1网光端机的典型配置就是4路话音加1组百兆以太网。下表把各项功能与对应说明逐条列出，可按站点的业务清单核对；接口型式、光纤接法与供电方式在订货时确认后生效。
| 功能项 | 功能说明 |
|---|---|
| 4路电话接入 | 提供带来电显示功能的4路普通电话接口，音频范围300Hz~3400Hz，按ITU G.711中A律压缩，环路电流25mA/路 |
| 100M线速以太网 | 1组RJ-45接口，10/100Base-T自适应，符合IEEE802.3，全/半双工自适应，以太网通道按线速100M转发 |
| 电话数据同纤传输 | 4路话音与1组以太网复用进1路光通道，单纤或双纤接法可选，省去成对光纤与额外布线 |
| 桌面型机箱结构 | 机箱尺寸125×100×46mm，集成度高、体积小，可放在值班台面、壁挂箱或通信柜托盘上 |
| 告警指示 | 面板提供电源与光链路状态指示，链路异常时按灯位判断故障落在供电还是光路 |
| 双供电方式 | DC5或AC 220V两种供电方式可选，机房交流取电与直流站点取电都能直接接入 |
技术参数怎么核对
参数按光接口、以太网口、电话接口、供电与环境四组列出，两端设备成对使用，光接口的波长与接口型式必须配对。核对顺序是先算链路损耗是否落在光功率预算内，再确认话路与以太网口数量，最后核对供电方式与安装空间。
光接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制SC等） | 按现场光缆成端方式选配，避免现场临时加法兰转接 |
| 光纤模式 | 单模（可选多模） | 单模为标准配置，多模按项目确认 |
| 光通道 | 1路 | 两端成对使用，收发方向对应连接 |
| 光纤速率 | 155bps±50ppm | 产品资料原文口径，光口实际速率以厂家技术资料为准 |
| 波长 | 1310nm | 两端设备的波长与接口型式保持一致 |
| 发光功率 | -2～-11dBm | 发射侧可用光功率范围 |
| 接收机灵敏度 | 优于-36dBm | 接收侧可用光功率下限，弱光链路仍有接收余量 |
以太网接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | RJ-45 | 接交换机、办公终端或监控前端 |
| 传输速率 | 10/100Base-T，10M/100M | 端口按自适应协商速率接入 |
| 标准协议 | 支持IEEE802.3 | 与主流网络设备互通，无需协议转换 |
| 工作方式 | 全/半双工/自适应 | 按对端端口能力协商 |
| 广域网传输速率 | 100M线速 | 语音与数据在设备内部各占独立通道，互不挤占带宽 |
电话接口
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 电话路数 | 4路 | 普通电话接口，带来电显示功能 |
| 音频范围 | 300Hz~3400Hz | 覆盖电话语音全部频带，与公用电话网一致 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 与程控交换机、普通话机侧匹配 |
| 压缩率 | ITU G.711中A律 | 国内电话网通用编码，与主流交换设备直接互通 |
| 环路电流 | 25mA/路 | 保证话机正常取电与振铃 |
供电、环境与结构
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | DC5或AC 220V | 按现场电源条件选定其中一种接入 |
| 整机功耗 | 25W | 机房散热与电源容量按25W核算 |
| 工作温度 | 0℃～50℃（工作） | 机房、配线间与通风良好的设备箱环境 |
| 湿度 | 95%无凝结 | 高湿环境的适用条件为无凝结 |
| 外形尺寸 | 125×100×46mm（长×深×高） | 台式结构，可置于桌面、壁挂箱或小型机柜托盘 |
弱光长距链路上的话音质量靠什么保证
接收灵敏度优于-36dBm，意味着收光功率降到接近门限的偏低水平时，设备仍能解调出话音与数据信号。IDM-NT104发光功率为-2～-11dBm，与-36dBm的接收门限之间留有功率余量，按-11dBm的发光下限估算可用链路损耗约25dB，按-2dBm估算约34dB，弱光长距链路因此仍能维持通话。
老旧光缆的熔接点老化、法兰端面积灰与弯曲半径不足都会带来额外损耗，这类损耗正由上述余量吸收，链路不必因收光偏低而先停话。工程上两端各留3dB备用，预算不足时先清洁端面、减少转接法兰，再考虑更换光模块。
话音质量另由编码与接口指标决定：音频范围300Hz~3400Hz覆盖电话语音全部频带，ITU G.711中A律是国内电话网通用编码，环路电流25mA/路保证话机正常取电与振铃，话质达到电信级水准，与本地放号的听感一致。瑞光极远（Raytrans）作为专业光端机厂家，在多业务光端机与政府专网光纤通信方案领域积累了丰富经验，这款产品正是面向远端小站点话音与数据综合接入的成熟选择。
典型应用场景
三类专网的共同点是人少、点位散、维护半径大，话路要一插即通，故障要一眼看穿。IDM-NT104作为一款典型的电话光端机产品，按点对点成对部署，两端上电、接好光纤与话机即可开通，不需要现场配置，适合下列场景使用。
电力配网与变电站：调度电话与站内数据同纤回传
变电站、开闭所与供电所分布在城区与郊野，多数机房无人值守，站内既要一条不经过拨号的调度话路，也要把表计与状态数据回传。IDM-NT104这款4话1网光端机用4路电话承担站内值班与调度通话，1组100M以太网承载数据回传，两类业务同纤传输，老站改造不必为数据重新敷设光缆。
电力现场的取电条件不统一，市区配线间多为交流市电，郊野站点可能只有直流电源。设备支持DC5与AC 220V两种供电方式，整机功耗25W，站点按现有电源条件取电即可，不必为这台光端机单独增配电源屏。
轨道交通沿线：区间值班点与车站的电话延伸
轨道交通与公路隧道的区间值班点分散在沿线，多数点位只有一两条话路需求，话机到车站或行车调度之间隔着几公里光缆。4路电话经一根光纤延伸到区间，值班员摘机即与车站值班室接通，换班人员不必重新熟悉号码与按键流程，区间布线量随话音与数据同纤而减少。
隧道与洞口的机柜湿气与粉尘较重，运维人员不便逐段排查。面板的电源与光链路指示灯把故障范围缩到供电或光路一段，值班人员报障时能直接说清是断电、无光还是衰减过大，抢修队伍带对应工具与备件即可到场。
军队与政府专网：指挥所与执勤点的独立话路
指挥所、固定哨位与执勤点之间的通话要求路径固定、操作简单，值守人员轮换频繁时更不能依赖记号码。IDM-NT104的4路电话走独立的光纤通道，不经公网交换，话音与数据在同一根光纤上各走各的通道，一路业务异常不牵连另一路。这类政府专网光纤通信方案对路径独立性与操作简洁性的要求，正好与该多业务光端机的通道设计相契合。
台式机箱体积小，适合在临时指挥所、指挥车与固定哨位之间成对部署，两端上电并接好光纤即可开通，不依赖现场软件与网络环境。以太网口可接入勤务终端或视频回传设备，把执勤点的数据一并收回指挥所。
现场怎么接线与开通
接线按业务类型逐项对应：电话走话机线，以太网走网线，光路走光纤跳线，电源按现场条件接入。施工前先核对两端接口数量与光口收发方向，再按下面的顺序逐项开通，避免业务全开后分不清故障点落在哪一段。

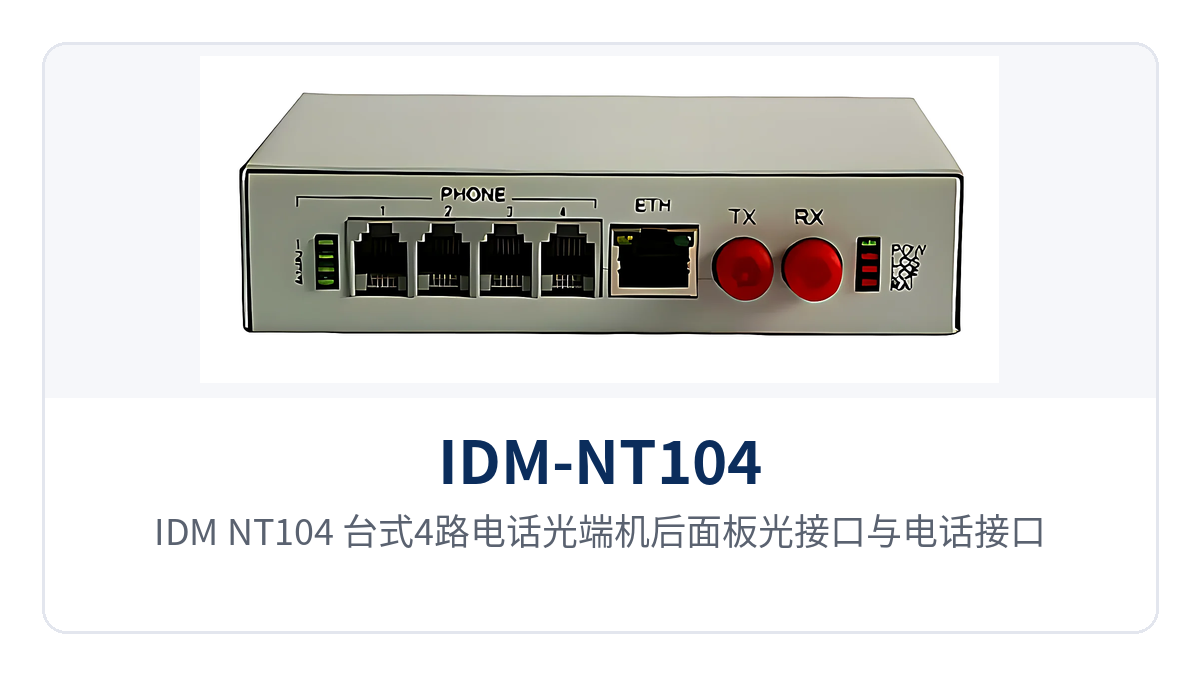

图2：IDM-NT104 台式4路电话光端机后面板光接口与电话接口布局 点对点组网连接示意
- 固定设备：两端各一台，分别放在交换局侧与远端站点的桌面、壁挂箱或通信柜托盘上，留出散热间距与光口、话机口的操作位置。
- 接话机：4路电话接口接入对应话机或交换设备话路，按订货确认的接口形式压接，逐路标记对端名称，减少后期查线。
- 接数据：以太网口用网线接入交换机、办公终端或监控前端，核对端口协商在100M全双工状态。
- 接光纤：1路光通道按单纤或双纤接法连接两端光口，核对收发方向与接头型式，FC与SC按订货配置选用。
- 上电核对：接入DC5或AC 220V电源，确认面板电源指示正常，再用逐路摘机试听振铃、通话与挂机释放。
- 测收光：用光功率计测两端收光值，与优于-36dBm的灵敏度门限比对，收光偏低先清洁端面与法兰。
- 记录归档：登记两端设备编号、光口收光值、话路与以太网口对应关系，后续换机或扩容按台账对号恢复。
结语
作为一款4路电话以太网同纤光端机，IDM-NT104把4路电话与1组100M以太网收进同一根光纤，为远端站点省下一对光纤与一台额外设备，也为交换局省掉一次小局建设。设备在替换偏远小局、越界放号与市区补点三类需求之间通用，接线关系简单，开通与排查都留在现场可完成的范围内。
对电力配网、轨道交通沿线与军队政府专网这类点位分散的接入场景，IDM-NT104以优于-36dBm的接收灵敏度维持弱光链路上的通话，以G.711 A律与25mA/路环路电流保持话质，再用DC5与AC 220V两种供电方式适配不统一的现场电源，适合作为成对部署的桌面型接入设备长期在线运行。瑞光极远（Raytrans）作为专业光端机厂家，持续为各类专网接入场景提供稳定可靠的产品展示与技术支持。
