IDM-NT008台式8路电话光端机

单纤电话光端机 IDM-NT008 是北京瑞光极远数码科技有限公司研制的台式综合业务光纤接入设备，属于电话光端机产品线中的代表型号，由专用大规模集成电路设计，用于通过1路光纤通道向用户侧提供8路电话接口，把话音和数据业务延伸到各用户区域，实现越界放号。在远端放一台台式机箱，即可让本地交换局的电话业务覆盖到远端用户，起到代替偏远小局、缓建交换局的作用。作为专业光端机厂家，瑞光极远（Raytrans）在单纤电话光端机领域持续深耕，该设备也常被应用于政府专网光纤通信方案与军队应急通信车方案等场景。更多多业务光端机及产品展示信息，可参阅瑞光极远官方资料。

核心参数速览：单纤8路电话通道 · 4个8P8C RJ45口（每端口2路：针4/5为第1路、针3/6为第二路）· 环路电流25mA/路 · 音频300Hz～3400Hz · ITU G.711 A律 · 传输距离一般30~40公里 · 台式小体积

单纤电话光端机是什么设备

单纤电话光端机是把交换局的话音能力经1路光纤延伸到远端的一类接入设备。瑞光极远（Raytrans）IDM-NT008 在台式机箱内集成8路电话接口与1路光纤通道，局端接程控交换机的模拟用户口，远端接普通话机，两端点对点直连，话音全程走光纤专用通道，不占用公网资源。这款电话光端机产品展示出台式机箱集成度高、体积小的特点，适合机房、配线间、营业网点等空间受限的场所落位安装。

IDM-NT008 的典型用途是越界放号：当远端用户远离交换局、双绞线在频带与传输距离上无法覆盖时，用一对光端机完成单纤8路电话放号，交换局的服务范围随之扩大，不必在偏远区域另建交换局。设备可应用于电信数据业务、电力、银行、公安、部队、学校、高速公路等部门的公用电话网接入和专线信息传输。

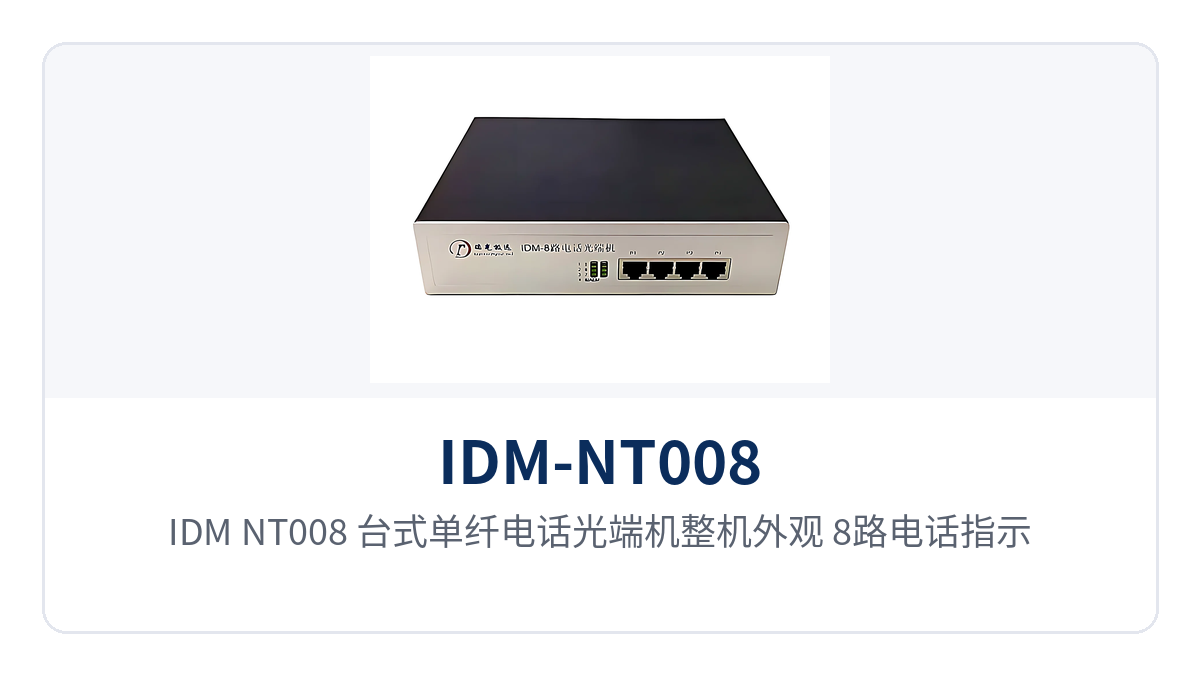

图1：IDM-NT008 台式单纤电话光端机整机外观，8路电话指示灯与4个8P8C RJ45电话接口排列特写

差异化价值：单纤承载8路电话能为工程省下什么

IDM-NT008 的差异化价值集中在覆盖成本与运维效率两端，下表逐项说明。

差异化点	价值说明
8路电话	单台提供8路独立电话通道，环路电流25mA/路，满足工业专网多路并发
单纤传输	单纤承载8路电话，替代偏远小局、越界放号，省去交换局建设
光纤告警	8路电话占用/振铃状态+光纤告警分灯指示，无人值守可目视排障
越界放号	话音经光纤延伸到远端区域，交换局服务范围随之扩大，远端无需另建交换局

8路电话光端机功能一览

IDM-NT008 的功能项与作用如下表所示。

功能项	功能说明
8路电话通道	单台提供8路独立电话通道，可接入8部话机或对接8路局端模拟中继
4个8P8C RJ45电话接口	8P8C接口，每端口2路：针4/5为第1路，针3/6为第二路，共8路
8路电话指示灯	常亮表示电话占用，闪亮表示振铃，灭表示通道空闲
光纤告警指示灯（8/ALM）	闪亮表示光纤链路告警，链路正常时指示灭
单纤点对点传输	1路光纤通道完成用户终端之间或与公用电话交换网的连接，话音走专网
越界放号	话音业务延伸到各用户区域，代替偏远小局、缓建交换局

设备前面板共9个指示灯：第1路至第8路电话指示，常亮为电话占用、闪亮为振铃、灭为通道空闲；第8路指示与ALM复用，另设光纤告警指示，闪亮代表光纤链路告警，链路正常时该指示灭。运维人员在无人值守机房巡检时，只看灯态即可判断是通道占用还是光路故障，无需登录网管。

核心技术参数

项目	参数/指标	说明/适用条件
电话接口	8路，4个8P8C RJ45端口	每端口2路：针4/5为第1路，针3/6为第二路
音频范围	300Hz～3400Hz	符合公共电话网语音频段要求
压缩率	ITU G.711 A律	标准PCM语音编码方式，符合ITU-T G.711建议
阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	匹配标准模拟电话线路工作条件
环路电流	25mA/路	每路电话接口的馈电能力，支持多路同时摘机通话
光纤通道	1路光纤	单纤承载8路电话业务
传输距离	一般配置30~40公里	视光纤类型与链路损耗情况而定，更长距离可向光端机厂家确认
指示灯	8路电话指示+光纤告警指示	常亮占用、闪亮振铃、灭空闲；告警指示闪亮为光路告警
机箱形式	台式	集成度高、体积小，适合空间受限场所落位

安装与接线要点

IDM-NT008 的安装分为光路对接、业务接线与上电核对三部分，按下列顺序完成即可开通。

• 光路对接：将1路光纤接入设备光口，与对端设备点对点连接；两端光纤接通且对端设备上电后，8/ALM告警指示灯保持常灭，说明光路正常。
• 业务接线：电话接口为4个8P8C（RJ45）端口、每端口2路，针4/5为第1路、针3/6为第二路；局端设备接程控交换机模拟用户口，远端设备接普通话机。
• 上电核对：设备为台式机箱，落位后接入电源；逐路摘机呼叫，对应端口指示灯由灭转常亮即表示通道被占用，闪亮表示正在振铃。
• 故障排查顺序：先看8/ALM指示灯是否闪亮，判断是否为光路问题；再核对RJ45端口线序；随后确认局端、远端设备有无装反；最后检查话机本身是否完好。

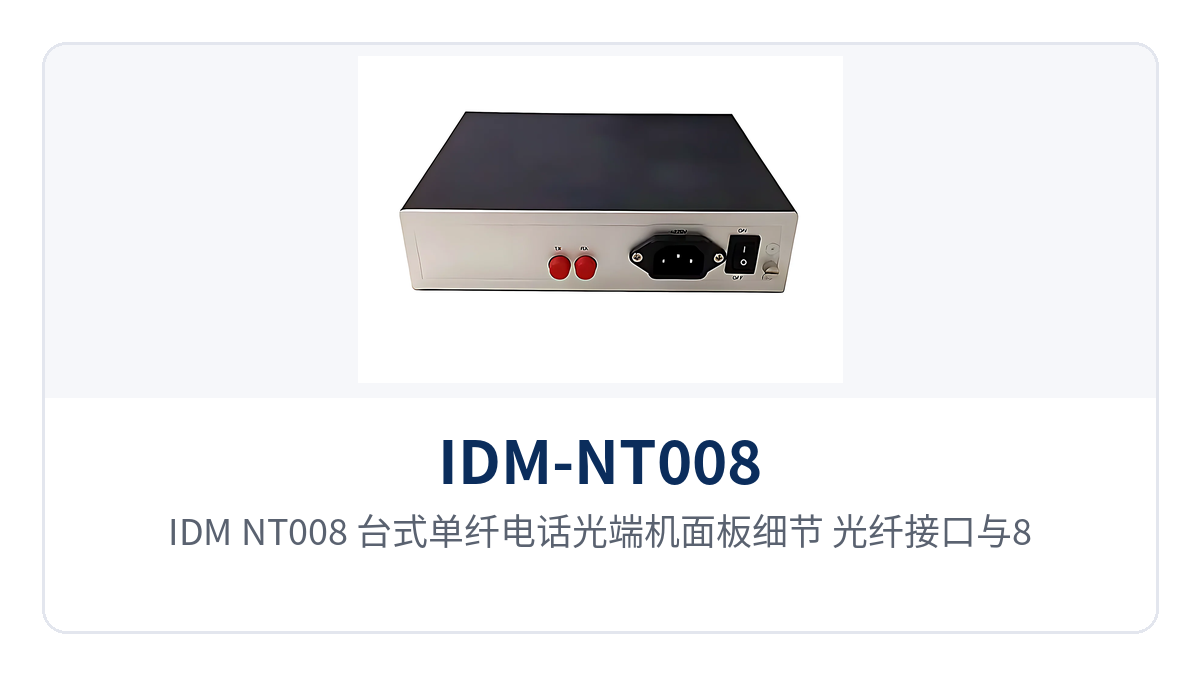

图2：IDM-NT008 台式单纤电话光端机面板细节，光纤接口与8/ALM光纤告警指示灯特写

典型应用场景

偏远矿区与油田专网语音接入

矿区、油田的井站与值班点距离交换局远，双绞线放号既受距离限制又容易受电磁干扰。瑞光极远（Raytrans）IDM-NT008 在中心站与远端井站各放一台台式机，中间用1路光纤承载8路电话，把值班电话、调度电话延伸到井站，话音不经过公网，现场作业与调度沟通都走专用通道。一台设备覆盖8路，多路同时摘机时依靠25mA/路的环路电流保持通话建立，适合工业专网多人并发的工况。

电力与轨道交通沿线通信

电力变电站、轨道交通沿线站点的电话业务沿线路分散布置，逐点敷设大对数电缆成本高、易受牵引电流干扰。沿已敷设的光缆在每个站点放一台 IDM-NT008，即可把沿线8路以内的话音业务接入主干光网络，通话质量不受线路长度与电磁环境影响。台式机箱体积小，可直接放入站点通信机柜或值班室，减少站房改造工作量。

无人值守机房与越界放号

无人值守机房、泵站、基站等场所常年无人值守，电话通道是否占用、光路是否正常需要一眼可辨。IDM-NT008 用8路电话指示灯区分占用与振铃状态，用光纤告警指示灯区分光路故障，运维人员到站巡检时无需携带仪表即可完成初步判断。在越界放号场景中，远端放一台台式设备就能让交换局的电话业务覆盖到远端用户，省去在偏远区域另建交换局的投入。
