IDM-NT008台式8路电话光端机

IDM-NT008 台式8路多业务光端机是北京瑞光极远数码科技有限公司研制的台式综合业务光纤接入设备，通过1路光纤通道向用户侧提供8路电话接口，用于光纤点对点放号。该产品展示出光端机在接入层面的灵活能力，设备把话音业务延伸到各用户区域，实现越界放号，起到代替偏远小局、缓建交换局的作用，也用于在市区内解决双绞线在频带与传输距离上的制约。作为专业光端机厂家，瑞光极远推出的这款多业务光端机与电话光端机产品，可广泛应用于政府专网光纤通信方案等场景，Raytrans 品牌系列光端机持续为各类专网通信提供可靠接入。

核心参数速览：8路FXO/FXS电话通道 · 4个8P8C RJ45口（每口2路：针4/5为第1路、针3/6为第2路）· 单纤30~40公里 · 默认FC光口 · 音频300Hz～3400Hz · ITU G.711 A律 · 台式小体积

8路多业务光端机是什么设备？

IDM-NT008 台式8路多业务光端机采用专用大规模集成电路设计，通过光纤传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接。作为一款成熟的多业务光端机产品，单台设备即提供8路电话通道，支持FXO、FXS接口，可接入8部普通话机，也可对接8路局端模拟中继。

8路电话由4个8P8C（RJ45）电话接口引出，每个端口承载2路：针4/5为第1路，针3/6为第2路。一根标准网线即可走两条话路，相同放号量下的布线量减少一半，配线架与线槽占用随之下降。

在市区内，台式8路多业务光端机可突破双绞线在频带与传输距离上的制约，扩大交换局的服务范围；在远郊或专网站点，无需新建交换局即可完成越界放号，站点开通周期相应缩短。

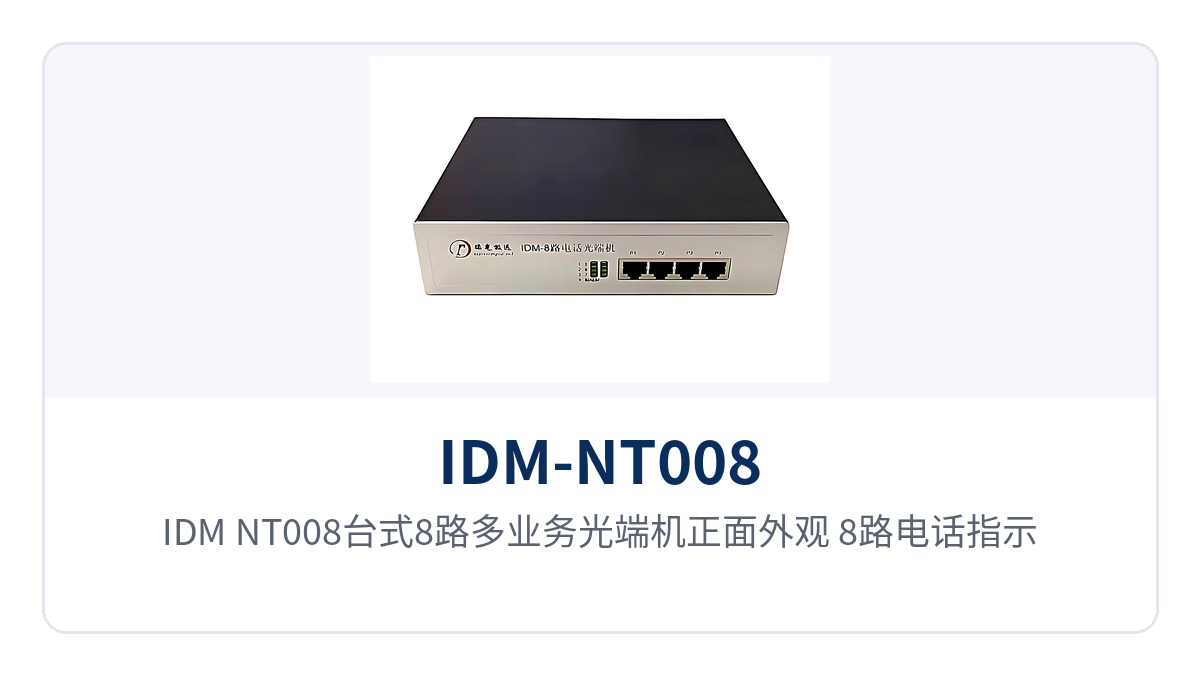

图1：IDM-NT008台式8路多业务光端机正面外观 8路电话指示灯与4个RJ45电话接口特写

8路多业务光端机提供哪些功能与接口

功能项	功能说明
8路电话通道	单台提供8路电话通道，支持FXO、FXS接口，接入8部话机或对接8路局端模拟中继
4个RJ45电话接口	采用8P8C接口，每端口2路：针4/5为第1路，针3/6为第2路，4个口承载8路电话
8路电话指示灯	常亮表示电话占用，闪亮表示振铃，灭表示通道空闲，逐路显示话路实时状态
8/ALM光纤告警指示灯	闪亮表示光纤告警，正常工作时灭，现场即可判断光纤链路状态
光纤点对点接入	通过光纤传输介质完成用户终端之间或与公用电话交换网的连接，通话不依赖公网
越界放号	代替偏远小局、缓建交换局，扩大交换局服务范围
台式小体积安装	集成度高、体积小，适合机房、配线间、营业网点等空间受限场所

光纤接入端分为TX、RX，TX接对端的RX，RX接对端的TX。当对端设备加电并且光纤连接好时，IDM-NT008 的8/ALM指示灯处于不亮状态；如果8/ALM指示灯闪亮则表示光纤有问题。

核心技术参数

项目	参数/指标	说明/适用条件
语音接口	8路FXO/FXS	4个8P8C（RJ45）端口，每端口2路（针4/5为第1路，针3/6为第2路）
音频范围	300Hz～3400Hz	符合公共电话网语音频带要求
压缩率	ITU G.711 A律	64Kbps标准PCM语音编码，可与公用电话交换网互通
阻抗	三元复式阻抗 200Ω+560Ω//0.1μF	满足标准模拟电话线路工作条件
环路电流	25mA/路	每路电话接口的馈电能力
光纤通道	1路光纤点对点	单纤30~40公里传输，光口分TX、RX
光纤接口	默认FC口	接口类型有三种，按光缆接头类型订货时特殊说明
传输距离	一般配置30~40公里	视光纤类型与链路损耗情况而定，可按项目定制
指示灯	8路电话指示灯+8/ALM告警指示灯	常亮占用/闪亮振铃/灭空闲；告警灯闪亮为光纤告警

差异化价值：4个RJ45口与单纤长距为什么省成本

差异化点	能力与价值
8路电话	单台提供8路FXO/FXS电话通道，一台设备完成8路话路放号，机房机位与电源占用相应减少
RJ45双路复用	4个RJ45口承载8路电话，每口2路，布线省一半，施工与维护只认4个口
30~40km单纤	单纤传输30~40公里，替代偏远小局与缓建交换局，放号不必新建交换局
光纤告警灯	8/ALM告警灯闪亮即判光纤链路故障，无需仪表即可定位，缩短故障处理时间
电信级话质	G.711 A律压缩+300~3400Hz音频，话质达电信级，可与公用电话交换网互通

单纤8路电话光端机怎么接线

电话接口采用4个8P8C（RJ45）端口、每端口2路：针4/5为第1路，针3/6为第2路。局端设备接程控交换机，远端设备接电话机，接线时先核对业务接口线序再上电。

光纤接口类型有三种，请根据光缆的接头类型在订货时特殊说明；无特殊说明一般配置为FC口，传输距离一般配置为30~40公里。光纤连接采用交叉方式，TX接对端的RX、RX接对端的TX。

电话不通时可按顺序排查：

• 检查局端、远端设备有无装反，局端接程控交换机、远端接电话机；
• 检查业务接口线序有无错误，针4/5为第1路、针3/6为第2路；
• 检查光纤链路，两端设备的8/ALM指示灯常灭视为光纤正常；
• 检查电话机本身是否完好。

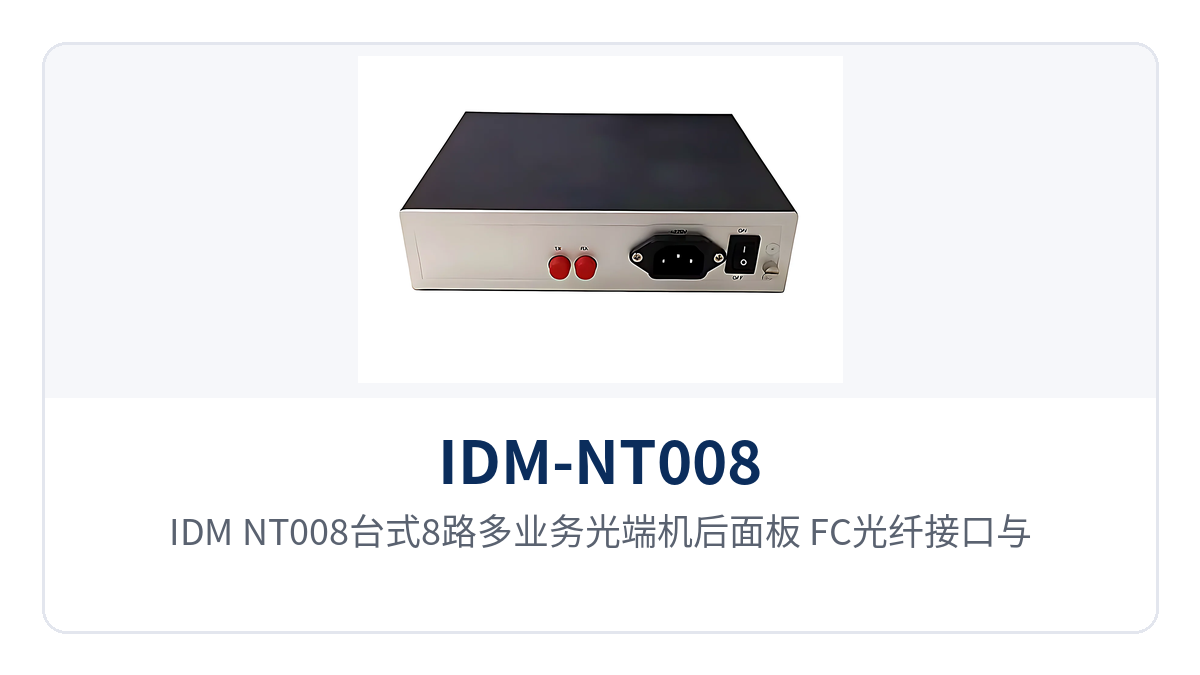

图2：IDM-NT008台式8路多业务光端机后面板 FC光纤接口与TX/RX端口特写

典型应用场景

电力/能源专网：变电站远端8路电话

电力/能源专网的变电站、开关站通信柜空间有限，IDM-NT008 这款台式8路电话光端机体型小巧，可直接装在柜内或置于桌面。变电站侧只需一根光纤，即可向远端放出8路电话，4个RJ45口省线省柜，布线量比常规放号减少一半。传输距离按30~40公里配置时，变电站到调度点单纤直达，调度电话全程走光纤专用通道，不依赖公网。

轨道交通与隧道沿线：区间电话8路一线通

轨道交通与隧道沿线的区间电话点位多、距离长，IDM-NT008 把隧道内8路电话复用到一根光纤上，区间电话8路一线通。话路的占用与振铃状态通过面板指示灯直观可见，值班员无需到现场即可掌握区间电话使用情况。光纤一旦异常，8/ALM告警灯闪亮即可判断故障，配合TX/RX交叉接线规则快速恢复区间电话。

矿区/油田野外作业区：越界放号替代小局

矿区、油田野外作业区远离城区，为少量电话新建交换局并不经济。IDM-NT008 以30~40公里的单纤传输覆盖野外作业区，完成8路电话越界放号，替代偏远小局与缓建交换局，前期建设投入与后期维护成本同步下降。语音按G.711 A律编码、音频范围300Hz～3400Hz，话质清晰，作业区人员与调度中心的通话体验接近市话。
