IDM-MUX60 60路SDH电话光端机

IDM-MUX60 60路SDH电话光端机是一款以SDH技术为核心、STM-1级别的多业务型接入设备，由SDH设备厂家北京瑞光极远数码科技有限公司（Raytrans）研制，用于在155.52Mbps光纤链路上同时承载60路电话、E1、以太网、音频与V.35等业务，是面向专网接入场景的一款典型光传输设备。

设备把SDH光传输与PCM业务接入收进同一台440×230×90mm机箱，接入站点不必再为话音、数据与专线分别配置传输设备。整机采用19英寸1U结构，装入标准机柜只占一个机架位，机房改造量小，便于在现网中快速完成产品展示与部署。

单台设备提供60路电话业务，话路按64Kbps颗粒、PCM30/32帧结构组织后放入STM-1的VC-12容器。E1接口符合ITU-T G.703、阻抗75Ω/120Ω，以太网带宽按N×VC12（N≤50）分配，音频、同向64K、V.24与V.35接口按站点业务清单配置。各类业务在同一条光链路上各占独立通道。作为光端机厂家，瑞光极远在该系列SDH设备上同时支持MSTP多业务传送能力，可承载政府专网光纤通信方案与军队应急通信车方案中的话音、数据与专线接入需求。

核心参数速览：60路SDH电话业务 · 单纤STM-1 155.52Mbps · 接收灵敏度优于-32dBm · E1/以太网/音频/V.35同机接入 · N×VC12（N≤50） · AC220V/DC-48V供电 · ≤90W · -20℃~+50℃

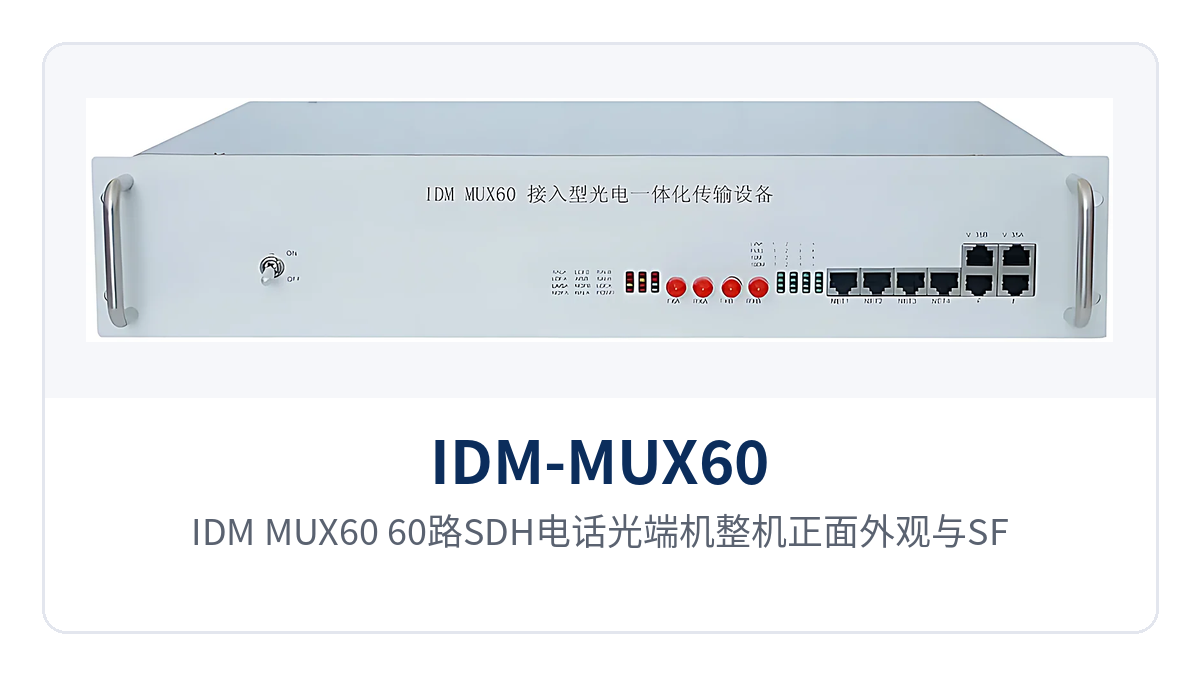

图1：IDM-MUX60 60路SDH电话光端机整机正面外观与SFP光口电源指示灯

STM-1与VC-12怎么承载业务：SDH接入的基本口径

SDH的STM-1线路速率为155.52Mbps，业务以VC-12为基本容器，一个VC-12承载一条2.048Mbps的E1，一条STM-1可容纳63个VC-12。STM-1的容量决定一条光纤上能同时安排多少条E1与多少路64K业务，规划时先给话音与E1保足容器，剩余容器再分给以太网。作为SDH设备厂家的典型接入口径，这一容量关系直接决定了产品展示中SDH设备的业务编排能力。

E1码速率2.048Mbps、码型HDB3、帧结构PCM30/32，每帧32个时隙中30个承载业务；单路话音按ITU G.711中A律压缩为64Kbps，占用一个时隙，60路电话占60个64Kbps时隙。

155M SFP光口负责把STM-1信号送上光纤，收/发速率均为155.52Mbps，收/发波长1310nm/1550nm，发光功率-12~-6dBm。光模块为SFP封装，单模为标配、多模按现场光缆选配，两端波长与接口型式需要配对。单纤链路的可用余量取决于接收灵敏度，熔接点较多的线路要按光功率预算逐段核算。这类光传输设备的接口配置，也是光端机厂家在产品展示中重点呈现的内容。

60路SDH电话光端机有哪些功能和接口

功能按话音、数据、以太网与光传输四类组织，逐项列于下表，方便按站点业务清单核对配置项。话路方向、接口数量与光模块型号在订货时一并确认，现场不必另加协议转换件，也不必为单一业务单独配盘。

功能项	功能说明
60路电话业务接入	单台提供60路电话用户接口，音频范围300Hz~3400Hz，按ITU G.711中A律压缩为64Kbps
E1接口	支持ITU-T G.703，码速率2.048Mbps、码型HDB3，阻抗75Ω/120Ω，帧结构PCM30/32、随路信令
以太网接口	RJ-45接口，传输速率N×VC12（N≤50），支持IEEE802.3，工作方式全/半双工/自适应
同向64K接口	码型符合G.703标准、码速率64Kbps，阻抗平衡120Ω
音频接口	音频范围300Hz~3400Hz、阻抗平衡600Ω，压缩率ITU G.711中A律，回波损耗不低于18dB
V.24接口	传输速率异步≤9600bps、同步64Kbps，电气特点符合CCITT V.28协议
V.35接口	接口类型RJ-45，传输速率n×64Kbps（n=0～31），符合ITU-T V.35建议、终端接口符合ISO2593规定
STM-1光传输	SFP光接口收/发速率155.52Mbps，单模标配、可选多模，可组点对点、链型与环型网络
双供电制式	AC220V/DC-48V两种供电方式可选，整机功耗≤90W
宽温环境适应	工作温度-20℃+50℃、相对湿度095%（无凝结），适配野外机柜与无人值守机房

表内与放号直接相关的是电话接口：音频范围300Hz~3400Hz、压缩率ITU G.711中A律，三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路提供话机馈电。以太网接口按N×VC12（N≤50）分配带宽，全/半双工自适应，可直接对接站内交换机与路由器，不必再加光电转换设备。瑞光极远（Raytrans）的SDH设备在政府专网光纤通信方案与军队应急通信车方案中，正是以这种多业务接口组合支撑现场接入。

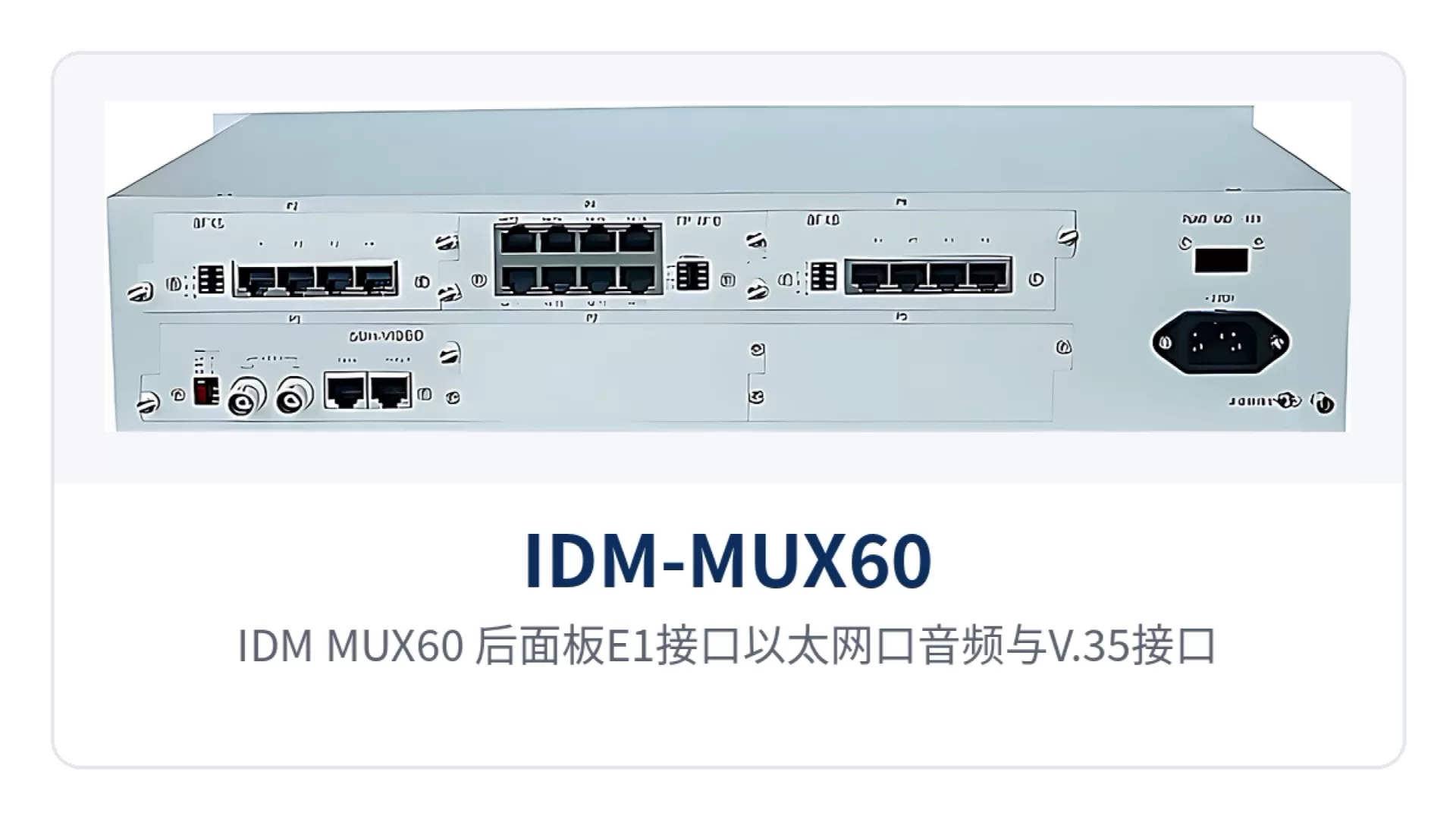

图2：IDM-MUX60 后面板E1接口以太网口音频与V.35接口及电源接线端子布局

核心参数怎么核对：光口、E1、以太网与供电

参数按光接口、E1与以太网、业务接口、供电与环境四组列出，核对时先做光功率预算，再对数话路与E1方向，然后确认供电制式与机柜空间。各项以产品资料为准，特殊接口需求在订货时说明。

项目	参数/指标	说明/适用条件
接口类型	SFP	单模标配，可选多模
收/发速率	155.52Mbps/155.52Mbps	STM-1线路速率，收发一致
收/发波长	1310nm/1550nm	两端波长与接口型式配对
发光功率	-12~-6dBm	发射侧可用光功率范围
接收灵敏度	优于-32dBm	灵敏度-32dBm门限，弱光链路仍有余量

项目	参数/指标	说明/适用条件
E1码速率	2.048Mbps	线路码型HDB3
E1标准与阻抗	支持ITU-T G.703，75Ω/120Ω	同轴或平衡接口按现场选
E1帧结构与信令	PCM30/32，随路信令	每帧32时隙，30个承载业务
以太网接口	RJ-45	电接口，可直连交换机与路由器
以太网传输速率	N×VC12（N≤50）	带宽按分配到的容器数量确定
以太网标准与工作方式	支持IEEE802.3，全/半双工/自适应	与站内IP设备自适应协商

项目	参数/指标	说明/适用条件
电话接口	300Hz~3400Hz，ITU G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
同向64K接口	G.703标准，64Kbps	阻抗平衡120Ω
音频接口	300Hz~3400Hz，平衡600Ω	回波损耗不低于18dB，压缩率ITU G.711中A律
V.24接口	异步≤9600bps；同步64Kbps	电气特点符合CCITT V.28协议
V.35接口	RJ-45，n×64Kbps（n=0～31）	符合ITU-T V.35建议，终端接口符合ISO2593规定

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	两种制式可选，按站点电源条件选定
整机功耗	≤90W	长期在线运行的取电与散热压力
工作温度	-20℃~+50℃	野外机柜与无人值守机房适用
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
外形尺寸	440×230×90（mm）	长度×深度×高度，19英寸机架安装

供电一栏决定站点能否直接取电：通信机房与变电站直流屏可走DC-48V，办公楼与配线间可走AC220V，整机功耗≤90W，站点不必单独增配电源屏或散热风扇。工作温度-20℃+50℃、相对湿度095%（无凝结），野外机柜与无人值守机房可以长期在线。对于采用MSTP组网的政府专网光纤通信方案与军队应急通信车方案，上述光口、E1与供电参数是选型核对的基本依据。

差异化价值：单纤155M弱光传输与多类业务同机接入

三项差异化能力各有可核对的口径，设计阶段可以直接写进技术规格书与投标参数表。三项在电力、公安部队与银行电信数据专网的站点条件下同时成立，也是这台STM-1多业务接入设备与只传话音的普通PCM光端机的主要区别，体现了专业SDH设备厂家在产品展示上的技术取向。

差异化点	对客户的价值
单纤STM-1 155.52Mbps，接收灵敏度优于-32dBm	弱光远距链路仍有接收余量，熔接点较多的线路不必为提高收光而反复调整光模块
E1、以太网、音频、V.35等多业务同机接入，以太网按N×VC12（N≤50）分配带宽	一台设备承担话音、专线与数据接入，站点不必串接多台单一功能设备，机位与配线同步减少
-20℃+50℃、095%无凝结	野外机柜与无人值守机房可长期在线，站点无需额外做环境控制与加热除湿

典型应用场景

以下三类场景取自设备面向的专网领域，每类站点都同时用到话音、E1专线与数据接口，组网方式按站点分布与光纤走向确定。点状站点用点对点，沿线分布的站点串成链型，成环站点用环型并留出绕行方向。

电力专网：变电站调度电话与E1专线同纤上送

变电站与调度中心之间既要跑调度电话与办公电话，也要传远动、计量等E1专线数据。在站内放置一台IDM-MUX60，电话经用户接口放号，E1通道按ITU-T G.703透明传输，以太网口回传站内IP业务，单纤155M链路一次承载全部业务，进站光缆与机位数相应减少，这种组网是电力专网通信中常见的站端接入形态，也是SDH设备在专网侧的典型产品展示。

无人值守变电站的取电与环境条件差别较大，站内直流屏可直接走DC-48V供电，交流机房可选AC220V。工作温度-20℃+50℃、湿度095%无凝结，机柜内不必额外做环境控制；新增间隔时按话路与接口补配，外部光路保持不动。

公安部队专网：执勤点话路与低速数据集中回传

公安与部队的执勤点、库区与指挥所分布分散，话路与专线数据需要集中回传，站点多数无人值守。IDM-MUX60把60路电话、E1与V.35数据接口收进一台1U设备，经单纤155.52Mbps链路上送指挥中心，话音按G.711 A律编码，通话音质与PSTN持平。这类军队应急通信车方案对设备体积与链路余量要求较高，1U机箱与单纤承载正好匹配。

链路可用性靠光功率余量保障：接收灵敏度优于-32dBm，光缆熔接点较多、距离较远的弱光链路仍能正常接收。V.24与V.35接口承载低速数据与专网设备控制信号，与话音、以太网在同一条光链路上各占独立通道，互不影响。

银行电信数据专网：网点侧一台设备完成放号与数据接入

银行营业网点与电信接入点的业务以话路放号、专线数据与办公网络为主，网点机房面积小、机柜位有限。IDM-MUX60在440×230×90mm的1U机箱内提供60路电话与多类数据接口，网点侧只需一台设备与一条光路，机位占用与配线工作量随之下降。

上级节点按网点数量成对配置设备，多个网点的话务与数据在中心侧汇聚后进入交换与数据网络。以太网带宽按N×VC12（N≤50）分配，网点业务量增长时调整容器数量即可，光模块与机箱不必更换。整套政府专网光纤通信方案在中心侧按MSTP体制汇聚，网点侧SDH设备与中心MSTP节点对接，组网层次清晰。

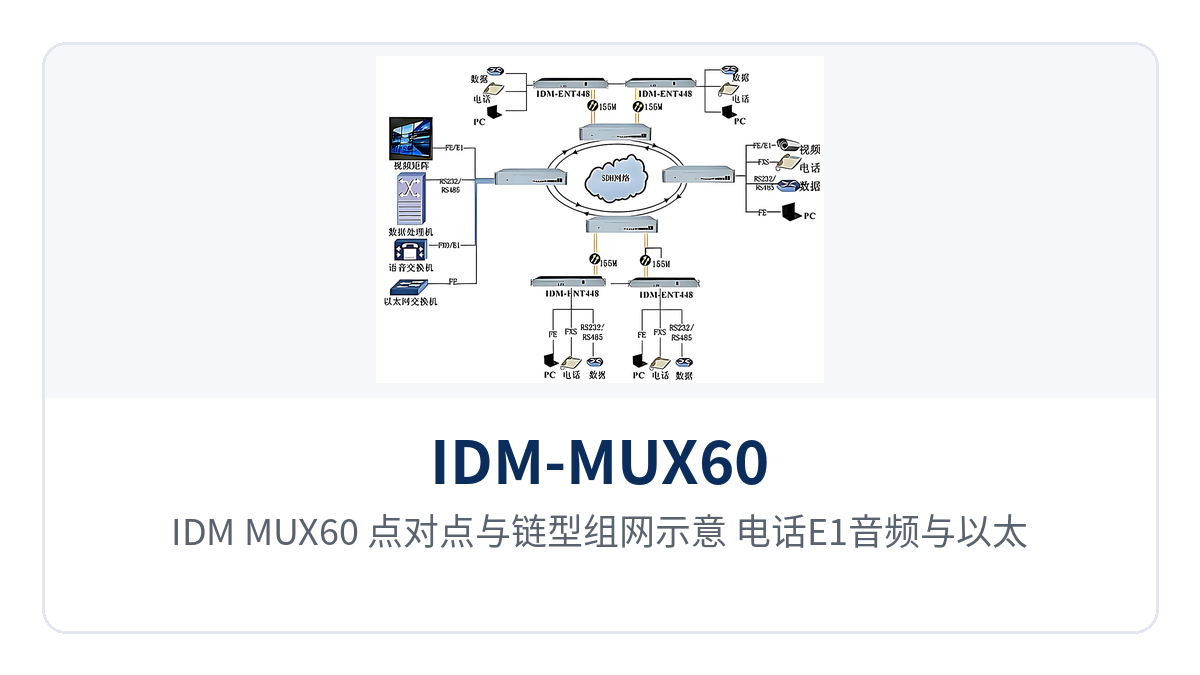

图3：IDM-MUX60 点对点与链型组网示意 电话E1音频与以太网共用单纤155M链路
