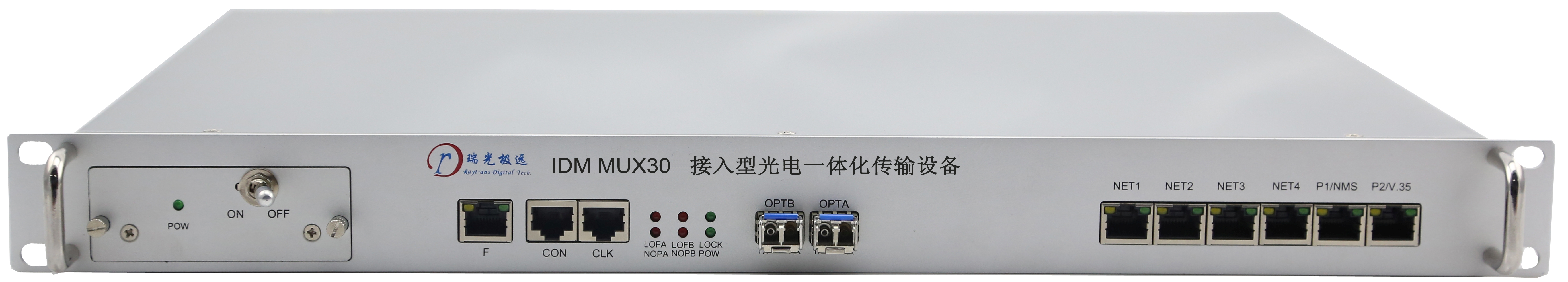

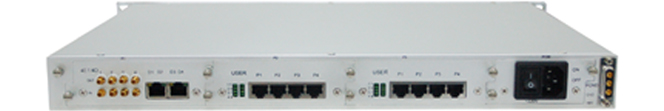

IDM-MUX30

概述：

IDM-MUX30光电一体化传输设备是以SDH和EOS技术为核心，STM-1级别的多业务型SDH光传输系统，技术性能完全符合ITU-T标准。本设备为用户提供多种业务的接入和传输，提供A、B两个155.52Mbps的光接口，最多可以提供18个10M/100M以太网接口，24组E1接口。具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能。此外，IDM-MUX30光电一体化设备还可作为分插复用器或终端复用器，用于组建点对点、点到多点的链型和环形传输网络。IDM-MUX30光电一体化设备可广泛应用于电信数据业务、电力、银行、公安、部队等部门公用电话网接入或专线信息传输。

产品特性：

19英寸1U标准机箱结构，易于安装；
集成了SDH、PDH、IP接入功能于一体，满足用户远端大部分业务接入的需求；
支持3个业务槽位，可插入E1业务盘、FXS/FXO盘、V.24/V.35盘、以太网扩展卡、视频卡、通用业务盘，根据需求灵活配置；
该设备具有多种时钟模式，能够满足各种应用环境的时钟需求。包括本地晶振时钟、线路提取时钟、外部时钟2MBIT/2MHZ；
完善的监控告警功能。面板指示灯可以显示具体告警状态，同时设备能够输出告警信息；
主机提供双光口或双电口的SDH接口，便于构成链网或冗余环式结构；
支持点对点、链形、环形组网方式，也可与集中型MSTP系统联合组网；
交叉容量为128×128 VC-12；
在光口模式下可以提供FC/SFP光模块；
可以与任何标准SDH/MSTP设备的STM-1光接口对接；
提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；
DC -48V和AC 220V，可选AC+DC双备份电源；

技术规格：

光接口

接口类型	FC(可定制SC等)	光纤模式	单模(可选多模)
收/发速率	155M/155M	收/发波长	1310nm/1550nm
发光功率	-15~-8dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输。

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×2.048Mbps（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

10W

环境条件

工作温度

-15oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

440×230×45(mm)
