IDM MSTP155

概述：

IDM MSTP155-63E1多业务传输平台是STM-1级别的同步数字序列（SDH）光传输设备，可支持A、B两个155.52Mb/s的群路光接口，63个E1接口，4个物理隔离的N*2.048Mbps带宽的以太网，2路V.35/V.11接口。IDM MSTP155-63E1可作为上下电路复用器（ADM设备），作为传输网络节点，提供63路E1的上下复用；IDM MSTP155-63E1也可作为终端复用器（TM设备），作为交换机的光传输模块运用。SDH光端机简洁完善的网管功能可以对该系列设备进行配置、故障查询、数据统计，实时监控网络运行状况。

产品特性：

SDH光端机采用19英寸1U标准机箱结构，易于安装；

技术性能完全符合ITU-T和国内SDH规范；

VC-12全交叉连接和通道保护功能；

SDH光端机提供两个STM-1光接口，可提供1+1通道保护功能；

SDH光端机采用高密度连接器物理接口，最大可支持63个E1；

2路n×64K（n=1~31）的V.35/V.11通道；

SDH光端机可提供4路N×E1带宽捆绑且物理隔离以太网；

E1、以太网、V.35数据业务可选配；

支持点对点、链形、环形组网方式，也可与集中型MSTP系统联合组网；

符合ITU-T G.813 标准，完全满足定时精度、牵入牵出、噪声产生、噪声容限、转移特性、长短期相位响应（保持模式）等方面的要求；

具有完善的网管功能，可在线实时监控；

SDH光端机可以与任何标准SDH/MSTP设备的STM-1光接口对接。

技术规格：

光接口

接口类型	FC(可定制SC等)	光纤模式	单模(可选多模)
收/发速率	155M/155M	收/发波长	1310nm/1550nm
发光功率	-15～-8dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输。

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×2.048Mbps（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=1～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC 48V

整机功耗

≤50W

环境条件

工作温度

-10oC～+50oC

相对湿度

0～95%（无凝结）

产品尺寸

长度×深度×高度

440×230×45(mm)

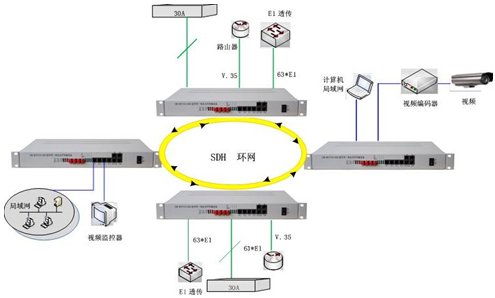

应用示例1：

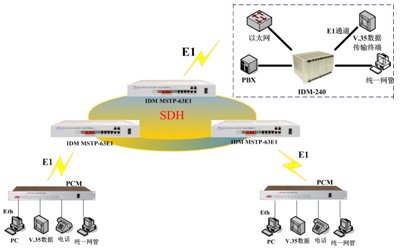

应用示例2：
