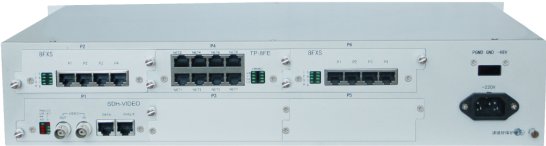

IDM MSAP155

概述：

IDM MSAP155-24多业务接入平台是我公司根据市场需求而推出的新一代基于SDH技术的产品，集多业务接入、SDH传输、PDH光接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求，MSAP设备提供更可靠的通信保护。MSAP设备可直接对应远端PDH光端机、光猫和多业务光端机等，适应各种网络拓扑结构。

产品特性：

19英寸标准2U机箱，便于安装，DC -48V和AC 220V双电源互备份；
MSAP设备支持2路STM-1光接入，集SDH、PDH、PCM和IP功能于一体；
2路n×64K（n=0-31）的V.35/V.11通道；
可提供4路物理隔离的以太网，能实现N×E1（N=1~63）带宽捆绑任意分配；
采用插卡式结构设计，配置灵活，具有很强的升级性；
MSAP设备支持点对点、链形、环形组网方式，也可与集中型IDM MSAP-CP联合组网；
提供F（100Base-T）和f（RS232）网管接口，具有完善的网管功能；
MSAP设备提供6个用户槽位，可插入PDH业务盘、E1业务盘、64K业务盘，支持PDH、E1、FXO/FXS、V.24/V.28/V.35、EM、热线电话、磁石电话、X.50、X.58和10M/100M以太网等语音和数据业务的接入；

技术规格：

光接口

接口类型	FC(可定制SC等)	光纤模式	单模(可选多模)
收/发速率	155Mbps/155Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×2.048Mbps（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	25mA/路

EM2/4****线接口

码型	G.703标准	码速率	64Kbps+ppm
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

同向****64K

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤50W

环境条件

工作温度

-30oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

440×230×90(mm)

方案图：

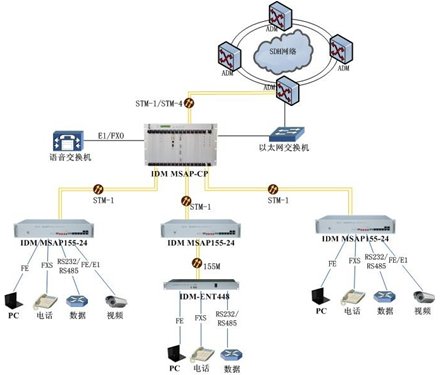

IDM MSAP155-24可以与其他SDH设备组成星型网络，将远端的业务进行汇聚，便于对远端的业务进行监控，以解决远端单位分布分散的问题。

IDM MSAP155-24可以与其他SDH设备组成星型网络，将远端的业务进行汇聚，便于对远端的业务进行监控，以解决远端单位分布分散的问题。

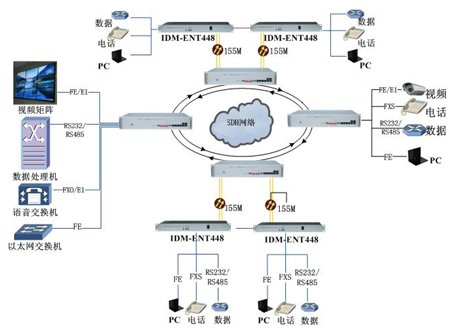

环型网络应用示意图

IDM MSAP155-24可组成环型网络，利用多台设备组成环网，1+1通道保护机制能保证环网内各项数据和语音传输的实时性和准确性。
