IDM MSAP-CP多业务接入平台

IDM MSAP-CP多业务接入平台是北京瑞光极远数码科技有限公司研制的集中式机框多业务接入设备，依据ITU-T G.783建议所定义的功能模块进行设计，采用19英寸7U标准机箱与插盘式结构，在同一个机框内完成SDH、PDH、PCM、IP、IPPBX与TDM OVER IP业务的接入与传输，是一款集成了PCM多业务接入平台能力的PCM产品展示方案。7U集中型多业务接入平台针对大用户接入场景做了优化设计，可根据实际需要组成环型、链型、星型等多种拓扑结构的通信网络，广泛用于部队、消防、电力、银行等领域的通信网，作为专业的SDH设备厂家，瑞光极远可提供基于SDH设备和MSTP、光传输设备的政府专网光纤通信方案与军队应急通信车方案。

核心参数速览：16业务槽位 · 2×2.5G互备份 · 64路VC4交叉 · 环网冗余保护 · 19英寸7U集中式机框 · 集成SDH/PDH/PCM/IP

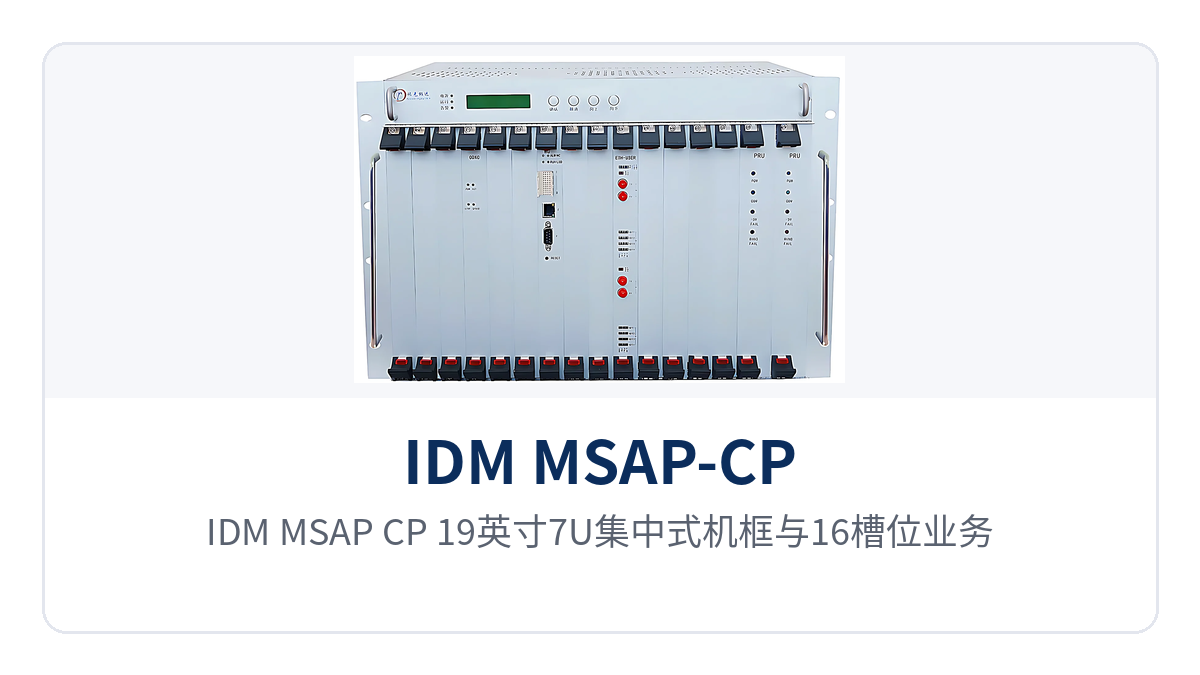

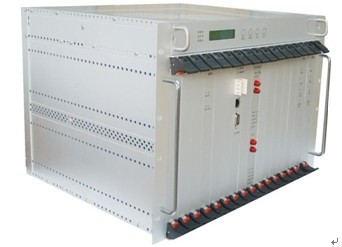

图1：IDM MSAP-CP 19英寸7U集中式机框与16槽位业务盘示意

多业务接入平台是什么？IDM MSAP-CP 一机承载 SDH/PCM/IP 业务

IDM MSAP-CP 是一台集中式插盘设备，16个业务槽位按项目需要插入不同种类的业务盘，在一个机框内同时提供SDH光传输、PCM语音与数据接入、千兆以太网传输以及PDH光分支业务，因此被称为PCM多业务接入平台。集中式机框的价值在于配置灵活：业务扩容时增加或更换业务盘即可，机框与背板继续留用，升级空间由此预留。

组网方面，IDM MSAP-CP 可根据实际需要组成环型、链型、星型等拓扑结构；作为中心端使用时，可与其它设备（MSTP/MSAP）组成冗余环网保护、相切环网等网络。IDM MSAP-CP 具有面向光口、业务盘、支路和路由的多种保护功能，保护对象同时覆盖传输链路与业务通道两个层面。

IDM MSAP-CP 可以插入哪些业务盘？

IDM MSAP-CP 提供16个槽位，可配置E1-USER盘、ETH-USER盘、STM-4汇聚盘、GEEOS盘、CP-PD盘、千兆光交换盘、STM1-WG盘、MSCP-21/42E1盘、EOSEOP盘、64K-USER盘等多种业务盘；对接远端设备时，可提供E1接口、以太网接口、V.35/V.24接口、FXS/FXO接口以及热线电话接口。业务盘种类决定这台SDH设备能接入的业务类型，工程配置时按业务清单逐盘核算即可。

核心功能：16槽位业务盘混插与多层面保护

功能项	功能说明
16槽位业务盘混插	提供16个槽位，可插入E1-USER盘、ETH-USER盘、STM-4汇聚盘、GEEOS盘、CP-PD盘、千兆光交换盘、STM1-WG盘、MSCP-21/42E1盘、EOSEOP盘、64K-USER盘等多种业务盘，按业务清单配置，满足多样化产品展示需求
双STM-16互备份	SDH/MSTP光传输业务可插入2块STM-16（2.5G）SDH传输盘，两盘之间可互备份、也可单独工作，2.5G光传输链路不中断
64个VC4交叉连接	VC4交叉连接盘（G3ODXC）提供64个VC4的交叉连接，并支持双G3ODXC盘的互备份切换，交叉单元故障时可切换至备用盘
STM-4汇聚与支路复用	可插入4块全业务到中心交叉盘的STM-4盘，两两互备份后作为汇聚盘使用；STM-4光传输盘作为用户支路盘时可插在12个用户盘位上，PDH盘和光猫盘同样可插在这些盘位
千兆以太网传输	每块GEEOS盘提供3路GE接口，每个GE接口提供光/电两种形式，实现千兆以太网在STM-1/STM-4线路上的传输
PCM语音与数据接入	可插入PCM业务接入盘，20多种PCM插卡可插入PCM用户盘，提供语音和数据类业务
PDH光分支与E1落地	每块CP-PD盘提供4组PDH光接口，每个光接口可处理1个百兆以太网接口和5组E1接口；其中E1接口可直接落在本地使用，也可交叉至汇聚盘E1-USER
中继与信令对接	可与程控交换机的数字中继口/模拟中继口对接，支持V5.2、七号信令、一号信令以及PRI信令
同步定时（SETS）	支持同步设备定时源，可选跟踪光线路定时源或外同步输入，提供外同步输出，并可根据故障或SSM自动处理定时源倒换；时钟源可选线路时钟、外时钟和自由振荡
组网与网络保护	作为中心端使用时可与其它设备（MSTP/MSAP）组成冗余环网保护、相切环网，链路故障时业务可沿环网另一方向传输
F/f网管与串口管理	提供F（以太网）和f（串口）网管接口，可在线实时监控；提供RS-232串行控制接口，便于对网元进行管理
环境温度监控	提供设备环境温度监控，由实时温度控制风扇的开启和关闭，在散热与环境功耗之间取得平衡

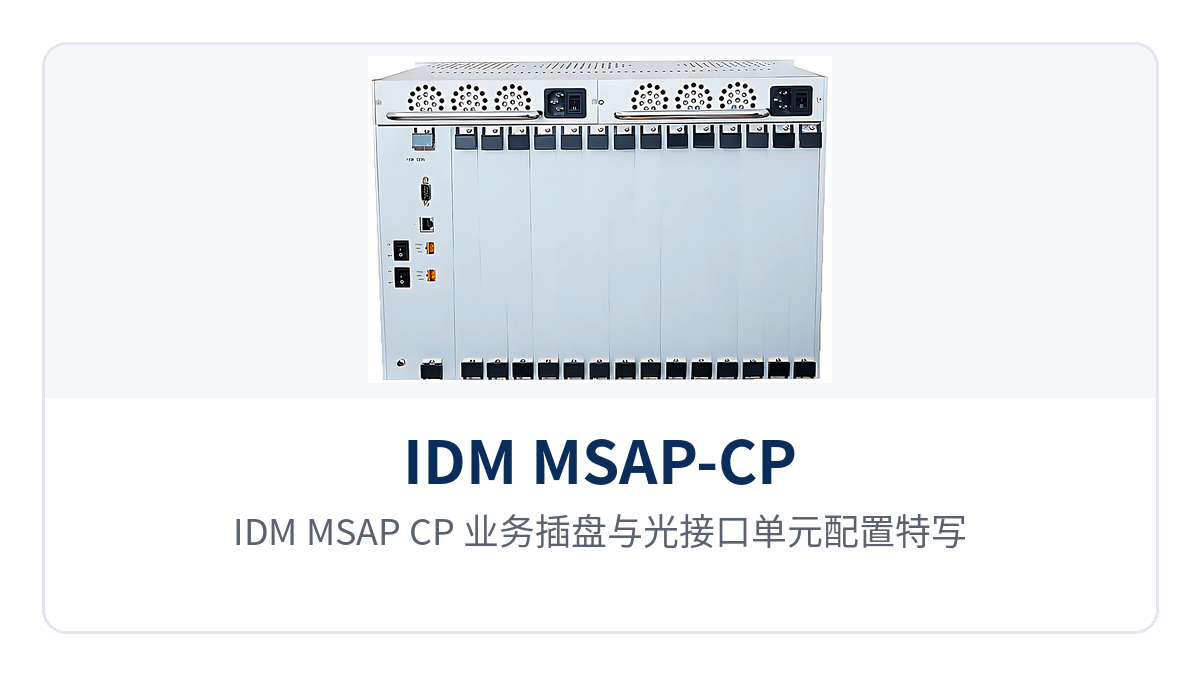

图2：IDM MSAP-CP 业务插盘与光接口单元配置特写

核心参数

项目	参数/指标	说明/适用条件
机箱结构	19英寸7U标准机箱，插盘式	便于机架安装，业务盘按需配置
业务槽位	16个	支持SDH、PDH、PCM、以太网等多种业务盘混插
SDH传输盘	STM-16（2.5G）SDH传输盘2块	两盘互备份或独立工作
STM-4盘	可插入4块，两两互备份	作为汇聚盘全业务接入中心交叉盘
STM-4用户盘位	12个用户盘位	STM-4光传输盘作支路盘时使用，PDH盘、光猫盘同样可插
交叉连接	64个VC4	由VC4交叉连接盘（G3ODXC）提供，支持双盘互备份切换
千兆以太网接口	每块GEEOS盘3路GE，光/电可选	千兆以太网在STM-1/STM-4线路上传输
PDH光接口	每块CP-PD盘4组PDH光接口	每组光接口承载1个百兆以太网接口和5组E1接口
E1接口	每个PDH光接口5组E1	可本地落地或交叉至汇聚盘E1-USER，符合ITU-T G.703（2.048Mbps、HDB3码型）行业标准
PCM业务	20多种PCM插卡插入PCM用户盘	提供语音和数据类业务
信令支持	V5.2、七号信令、一号信令、PRI	与程控交换机数字中继口/模拟中继口对接
时钟与定时	SETS，线路时钟/外时钟/自由振荡	支持故障或SSM自动倒换，提供外同步输出
网管接口	F（以太网）、f（串口）、RS-232	在线实时监控网元
供电方式与整机功耗	此处资料库暂无相关信息	以厂商技术资料和商务确认为准

表内参数取自本产品技术资料；供电方式、整机功耗、光接口速率与传输距离等未列项目，此处资料库暂无相关信息，具体数值以厂商技术资料和商务确认为准。

差异化价值：IDM MSAP-CP 在专网中解决什么问题

差异化能力	对专网用户的价值
2块STM-16（2.5G）互备份，光传输不中断	主用STM-16传输盘故障时由备用盘接管，2.5G光传输链路不中断，部队指挥、消防调度等业务不因单盘故障掉线
双G3ODXC盘提供64个VC4交叉并互备份切换	VC4交叉单元按盘配置并支持双盘互备，交叉单元故障时业务切换至备用盘，中心汇聚与调度业务不易出现交叉阻塞
16槽位混插SDH/PDH/PCM/IP，一机承载多业务	一台7U机框同时承载SDH传输、PCM语音接入、PDH光分支与IP以太网业务，减少机柜内独立设备数量与机架空间占用

作为专业的SDH设备厂家，瑞光极远推出的IDM MSAP-CP PCM多业务接入平台，凭借光传输设备的灵活组网能力与冗余环网保护机制，可广泛应用于政府专网光纤通信方案和军队应急通信车方案等场景，为专网用户提供稳定可靠的多业务承载解决方案。

典型应用场景

IDM MSAP-CP 作为一款成熟的 PCM多业务接入平台，在实际工程中多以中心端角色出现，向下汇聚远端站点的语音、数据与以太网业务，向上通过STM-16或STM-4光接口接入传输平面，并可通过冗余环网、相切环网实现链路保护。不同行业对链路连续性、槽位密度与远程维护的侧重点不同，下面三个场景是这台 SDH设备 的典型用法，也体现了 SDH设备厂家 瑞光极远 在产品展示 中对多业务接入需求的深入理解。

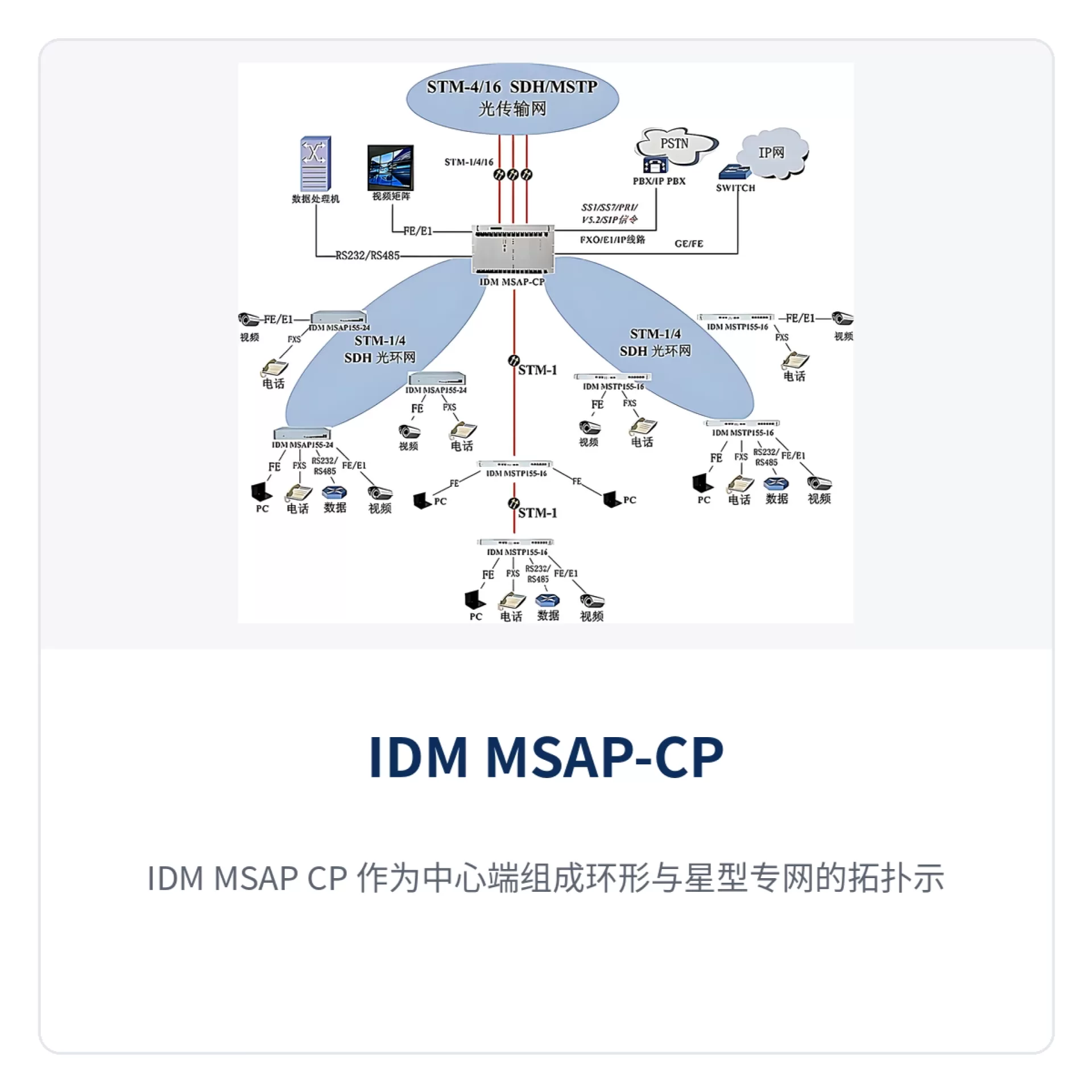

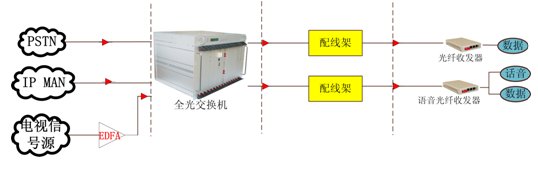

图3：IDM MSAP-CP 作为中心端组成环形与星型专网的拓扑示意

部队与消防野战通信：双STM-16互备份保证指挥链路不中断

部队与消防的野战通信对链路连续性要求严格，一次光传输中断就可能影响指挥指令下达。IDM MSAP-CP 可插入2块STM-16（2.5G）SDH传输盘，两盘之间互备份，主用盘故障时业务由备用盘承接；作为中心端使用时，还能与其它设备（MSTP/MSAP）组成冗余环网、相切环网。野战驻点与指挥所之间的E1中继、电话与以太网业务可接入同一台7U集中型多业务接入平台，16槽位按现场业务清单插盘，随行设备数量相应减少。这一方案正是瑞光极远 产品展示 中面向军队应急通信车方案 的典型应用。

电力专网：64路VC4交叉承载调度语音与数据回传

变电站与调度中心的站点分散，业务种类既有调度电话、远动数据，也有视频与办公以太网。IDM MSAP-CP 的VC4交叉连接盘（G3ODXC）提供64个VC4的交叉连接，可将不同光方向上的STM-1等级业务颗粒调度到支路盘或本地落地；16个槽位可混插PCM业务盘与以太网盘，调度语音与数据回传共用一台设备的传输通道，链路故障时由环网与双盘互备承接。在电力行业中，该平台常与 MSTP、光传输设备 配合部署，构成政府专网光纤通信方案 的重要一环。

银行与金融专网：F/f网管在线监控网点侧网元

银行网点到数据中心的专线通常要求中继电路与业务数据在同一张网上可靠传送。IDM MSAP-CP 的E1接口可直接落在本地使用，也可交叉至汇聚盘E1-USER，适合承载网点的中继电路；以太网盘承载业务数据与监控回传。设备提供F（以太网）和f（串口）网管接口，并配有RS-232串行控制接口，运维人员可在中心机房在线实时监控各网点侧网元状态，减少上门巡检次数。
