IDM MP200-8E1 PDH光端机

IDM MP200-8E1 是一款8路E1双光口PDH光端机，由北京瑞光极远数码科技有限公司（Raytrans）研制，单机集成2组SFP光接口、8路E1电路与2路100M线速以太网接口，用于在一条光纤链路上同时承载E1专线与两类百兆数据业务，是一款典型的多业务光端机产品。

作为一款8路E1双光口PDH光端机，设备按点对点方式成对部署：一端把站点既有业务接入并转换成光信号，另一端原样还原出E1与RJ45接口，两个站点之间只占用一条光纤链路，站内配线与设备数量相应减少。该PDH光端机适用于政府专网光纤通信方案、军队应急通信车方案以及智慧矿山通信方案等场景，作为专业光端机厂家，瑞光极远在产品展示中提供了完整的选型与部署说明。

核心参数速览：双SFP光口 · 8路E1（ITU-T G.703，75Ω/120Ω）· 2路100M线速以太网 · 20Km传输 · 接收灵敏度优于-32dBm · DC-48V供电可选 · 整机功耗≤10W

图1：IDM MP200-8E1 PDH光端机整机正面外观，双SFP光口与运行告警指示灯布局

8路E1双光口PDH光端机是什么设备

8路E1双光口PDH光端机指在一台机箱内同时提供8路E1透明通道与2路100M以太网通道、并经SFP光接口上行的PDH设备。E1侧按ITU-T G.703标准以2.048Mbps、HDB3码型、PCM30/32帧结构处理，时隙内容原样透传；以太网侧按IEEE802.3标准收发，工作方式支持全/半双工与自适应。

两类业务在设备内部各占通道、互不挤占，光缆上却共用同一条链路。E1通道不解析、不改写原有帧结构，对端的数字中继设备、PCM复用设备与调度自动化装置按原参数工作，割接时不必逐条业务重新对表；以太网通道按端口线速转发，监控、办公一类的IP业务直接接入即可。

IDM MP200-8E1的两组光接口为SFP可插拔结构，单模为标准配置、短距离布线可选多模模块，收/发速率250M，收/发波长1310nm/1550nm。SFP插槽便于按链路距离更换光模块与储备备件，同一台设备可在20Km标准配置与更远距离配置之间调整，不必更换整机。作为一款面向专网接入的多业务光端机，该机型在PDH产品展示中常被列为典型配置。

双SFP光口、8路E1与2路百兆能解决什么现场问题

专网接入点常同时面对三件事：一次要接的业务种类多、机柜机位与光缆芯数都有限、远端站点值守力量薄弱。IDM MP200-8E1把双SFP光口、8路E1与2路百兆以太网收进同一台设备，下面三项差异化能力分别对应这三件事，选型时可对着现场业务清单逐项核对。

差异化能力	对专网接入点的价值
双SFP光口+8路E1+2路百兆，单机满足多业务专网接入	一条光纤链路同时承载8路E1专线、两路百兆以太网与SNMP网管，站点不必再按业务种类分别配置E1光端机与光纤收发器，机位、电源模块与配线数量同步减少
20Km单模传输、接收灵敏度优于-32dBm，弱光链路更稳	标准配置20Km无中继传输，接收侧只要不低于-32dBm即可正常收光，光缆接头多、线路老化造成衰减偏大的区段仍有余量，可按实测光功率判断是否需要增配光模块
AC220V/DC-48V双供电可选，整机功耗≤10W	交流市电与通信直流两种制式按站点条件分别配置，整机功耗≤10W，无人值守站点与小型设备柜不加扩容即可安装，长期运行发热量小、机柜内温升可控

一台设备接哪些业务：功能与接口一览

IDM MP200-8E1的功能覆盖光传输、E1接入、以太网复用与运维监控四类，各项能力的作用与适用条件列于下表。选型与验收时按站点业务清单逐行核对接口数量、接口型式与网管方式，避免整机到货后才发现接口不匹配。

功能项	功能说明
双SFP光口	提供2组SFP光接口，单模为标准配置、可选多模，收/发速率250M，收/发波长1310nm/1550nm，发光功率-12~-6dBm，接收灵敏度优于-32dBm
8路E1透明传输	单机提供8路E1通道，码速率2.048Mbps、码型HDB3，符合ITU-T G.703，阻抗75Ω/120Ω可选，帧结构PCM30/32、随路信令，时隙内容原样透传
2路100M线速以太网	提供2组100M线速以太网接口，RJ45型式，传输速率10M/100M/1000M自适应，符合IEEE802.3，工作方式支持全/半双工与自适应
SNMP网管接口	可提供SNMP网管接口，配合面板告警指示，中心侧可远程查看设备与链路状态，远端站点不必每次派人上站确认
本端/对端告警监控	提供完善的告警监控功能，光路中断或E1通道异常时本端与对端均有指示，两端指示的差异可用于判断故障落在设备、光缆还是对端
20Km无中继传输	标准机型无中继传输距离20Km，超过该距离可装远距离光模块实现更远距离的光纤传输
双供电制式	支持AC220V与DC-48V供电，按站点电源条件分别配置，整机功耗≤10W

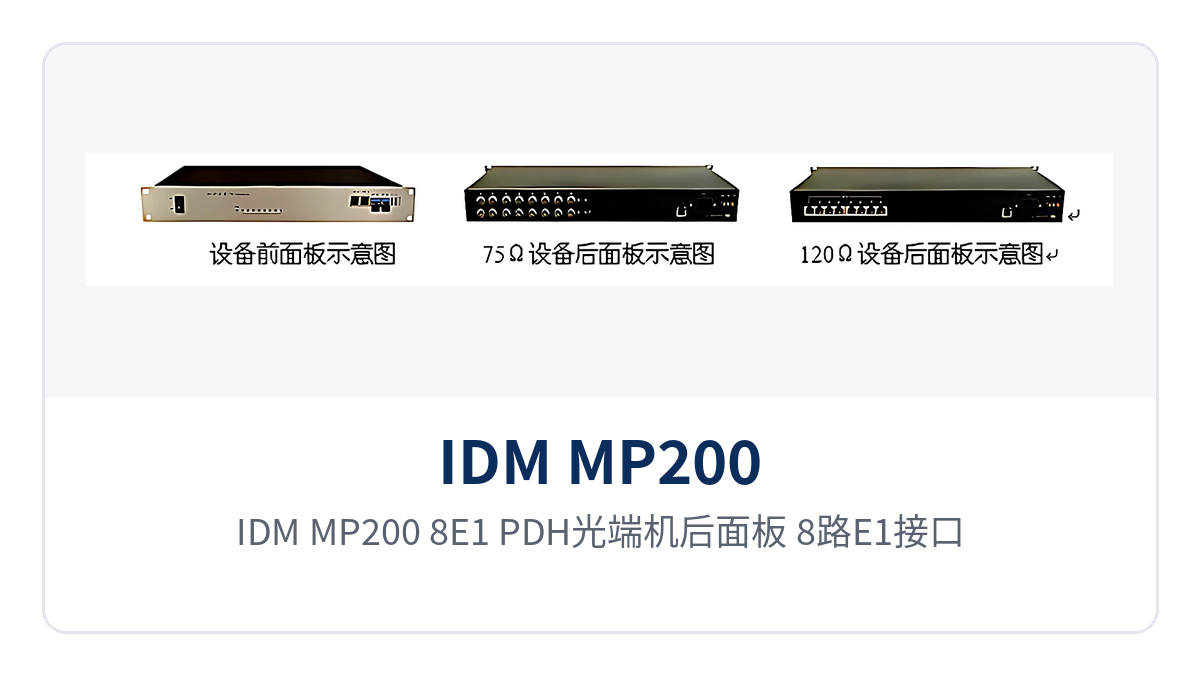

图2：IDM MP200-8E1 PDH光端机后面板，8路E1接口、2路百兆以太网口与双供电端子布局

核心参数：光接口、E1、以太网与供电

参数按光接口、E1通道、以太网接口、供电与环境四部分列出，数值取自产品资料原文。链路预算按发光功率与接收灵敏度核算，站点电源容量按整机功耗核算，两项都按表内指标取值，避免二次改单。

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔光模块，按距离与光纤类型选配
光纤模式	单模（可选多模）	单模用于站间中长距离，多模用于站内短距
收/发速率	250M	8路E1与2路百兆以太网共享该光路带宽
收/发波长	1310nm/1550nm	由所选SFP光模块决定
发光功率	-12~-6dBm	链路衰减核算的发射侧取值
接收灵敏度	优于-32dBm	接收光功率不低于该值即可维持正常收光
传输距离	20Km	标准光模块；更远距离可选装远距离光模块
E1通道数	8路	单机接入8路E1业务
E1码速率	2.048Mbps	单路E1通道速率
E1码型	HDB3	符合ITU-T G.703
E1阻抗	75Ω/120Ω	非平衡同轴或平衡接口，按对端设备选型
E1帧结构与信令	PCM30/32、随路信令	透传方式，不改变原有时隙内容
以太网接口	RJ45	2组100M线速口
以太网传输速率	10M/100M/1000M自适应	符合IEEE802.3，全/半双工/自适应
网管接口	SNMP	可提供，用于中心侧集中查看站点状态
供电方式	AC220V/DC-48V	两种制式按站点条件选择
整机功耗	≤10W	按站点电源容量核算负载
工作温度	-10℃~+50℃	机房与不恒温设备柜环境
相对湿度	0~95%（无凝结）	无凝结条件下正常工作
外形尺寸	482×309×132mm	19英寸标准机箱上架安装

20Km单模传输与优于-32dBm的接收灵敏度怎么核算链路余量

链路余量按「发光功率减接收灵敏度」估算：发射侧-12~-6dBm、接收侧优于-32dBm，两个数值相减可得约20~26dB的可用衰减余量。工程上再减去光缆每公里损耗、每个熔接点与法兰头的接头损耗，剩余部分才是留给线路老化与施工偏差的余量。

按这条算式核算，比按标称20Km直接选型更贴近现场条件。接收灵敏度优于-32dBm意味着接收光功率只要不低于该值就能维持正常收光，光缆接头偏多、跳线盘留过长或线路使用年限较久的弱光链路仍有承受空间，链路更稳。现场用光功率计实测收光值，再对照该指标判断，比凭经验估测可靠。

标准机型20Km内用常规单模光模块即可；线路距离超过20Km、或实测衰减偏大时，装远距离光模块实现更远距离的光纤传输，不必更换整机与业务接口。多模模块仅建议用于站内短距离布线，选型时按实际光缆类型与距离核对。SFP插槽的好处正在这里：更换模块即可调整传输距离，业务配置与对端设备不动。瑞光极远（Raytrans）在该系列PDH光端机的产品展示中，即为专网用户提供上述配置选项；无论是政府专网光纤通信方案、军队应急通信车方案还是智慧矿山通信方案，均可按现场光缆条件选配合适的SFP模块。

双SFP光口、8路E1与2路百兆如何同纤复用

同纤复用的算式很直接：8路E1合计8×2.048Mbps≈16.4Mbps，2路100M以太网按端口线速合计约200Mbps，全部业务合计约216Mbps，仍在250M光口的容量之内，因此可以走同一条光路。以太网侧按端口独立转发，两路百兆的业务互不挤占转发能力。这种将多业务收进一台PDH光端机的做法，正是产品展示中多业务光端机类产品的典型能力。

E1与以太网在设备内部占用各自的通道与时隙，光路上统一封装后传输，对端解复用还原。这样一条光纤链路即承载全部业务，纤芯紧张的老线路不必扩容，站点也不必按业务种类堆叠多台设备，备件种类与配线数量随之简化。

两组SFP光口为站点留出可调空间：两路可分别接往两个方向，也可预留一条备用光纤通道。主用光路计划检修或意外中断时，把跳线切到备用通道即可继续运行，切换动作在机柜内完成，不必等新纤芯敷设。备用光口平时不承载业务，光模块按同型号储备，现场更换后设备自行恢复收光。

典型应用场景

IDM MP200-8E1以点对点部署为主：业务站点放一台，中心机房或集控站放一台，两端经光纤直连，E1与以太网业务在中心侧还原后接回既有传输与交换设备。设备适合光纤资源紧张、业务类型以E1专线与百兆数据为主的专网接入点。

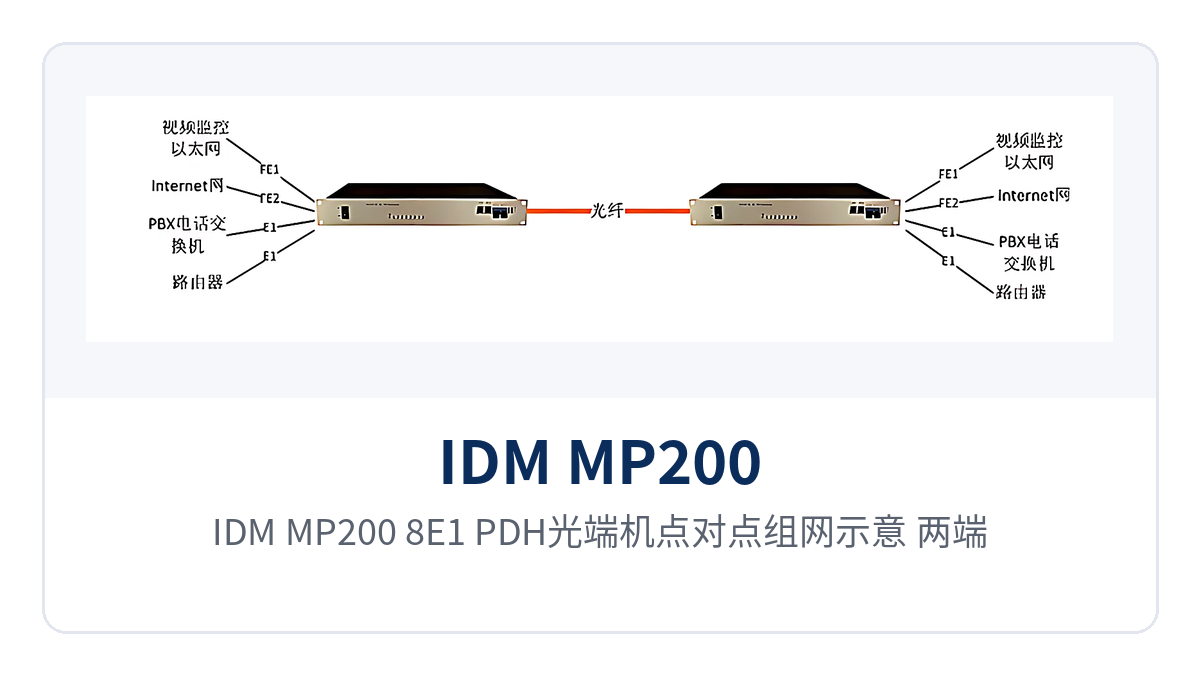

图3：IDM MP200-8E1 PDH光端机点对点组网示意，两端经SFP光口互连后还原8路E1与2路百兆以太网

电力配网与变电站通信：调度数据E1与站内百兆数据同缆回传

变电站、开闭所与配电所之间要同时传送调度自动化、继电保护信号与站内IP数据，站点多为无人值守，机房空间与光纤芯数都有限。IDM MP200-8E1把8路E1与2路百兆以太网收进一台设备，远动与保护信息走E1通道，视频监控与站内办公各占一路百兆口，站间只占用一条光纤链路。

电力站点的通信电源多为DC-48V，站用电为AC220V，两种制式按站分别配置，整机功耗≤10W，既有电源容量通常可直接承担。工作温度-10℃~+50℃，适配不具备恒温条件的站点设备柜；两端告警指示对照，值班人员在本地即可把故障收敛到设备、光缆或对端。

轨道交通沿线通信：车站与区间机房的业务通道延伸

地铁与普速铁路的车站、区间设备房之间需要传送行车电话、信号系统E1通道与视频监控数据，站点间距数公里，机房机位紧张。IDM MP200-8E1按站点分布逐点部署，各站就近接入业务后经主干光纤回传中心机房，站内不再为每类业务各配一台光端机。

8路E1透传让信号系统的既有通道原样延伸，车站侧不更换既有设备即可完成接入；2路百兆口把监控与办公业务分开承载，一路检修不影响另一路运行。沿线站点供电制式不统一，交直流两种供电方式可按站选择，备件种类相应减少。

军队与公安专网：无人值守站点与临时指挥点的多业务接入

公安检查站、执勤点与野外临时指挥点往往没有现成传输资源，需要在短时间内建立E1专线、内部网络与低速数据通路。IDM MP200-8E1成对配置、接通光纤即可还原出E1与RJ45接口，对端设备配置不动，链路关系清晰，便于按任务临时调整节点位置。此类部署方式也常被纳入军队应急通信车方案与政府专网光纤通信方案的选型参考。

涉密与非涉密业务分接两路百兆口，网络边界由端口划开，不必再依赖交换机的访问控制策略。可提供的SNMP网管接口让中心侧远程查看远端站点状态，配合本端/对端告警指示，值守力量有限的站点也能把故障判断放在中心完成。

安装与开通：从核对光路到业务验收

现场开通按六步推进，从光路核算、接口接线到电源接入与联调，每一步都有可核对的落点。按顺序做完再进下一步，可避免整机装完才发现链路余量不足或接口阻抗不匹配而返工。

1. 核对光路：20Km以内用常规单模光模块，更远距离或实测衰减偏大时装远距离光模块，并按发光功率-12~-6dBm、接收灵敏度优于-32dBm核算链路余量。
2. 接光纤：SFP模块按插槽方向插入到位，收发纤成对对号，跳线弯曲半径留足，暂不使用的光口盖好防尘帽。
3. 接E1：按对端设备选75Ω同轴（BNC）或120Ω平衡（RJ45）接线，8路逐路核对收发方向，E1线缆与电源线分开走线以避开强电干扰。
4. 接以太网：两路百兆口按业务域分接，端口速率10M/100M/1000M自适应，接线后核对端口指示灯与协商速率是否与对端一致。
5. 接电源：按站点条件接AC220V或DC-48V，直流接线注意正负极性，上电后核对电源指示与整机功耗是否在≤10W范围内。
6. 联调验收：逐路查看E1告警与以太网链路状态，通过SNMP网管在中心侧确认远端状态，确认无异常后再接入正式业务。

验收阶段还有两项容易漏掉：一是两端告警指示要对照看，单端异常多为光路问题，两端同时异常则要查光模块与光纤；二是把实测收光功率记录下来存档，后续线路改造或光缆迁改时可据此判断余量是否仍够。8路E1建议逐路标记业务名称，割接与检修时按标签核对，减少误拔。

结语

作为一款8路E1双光口PDH光端机，IDM MP200-8E1把2组SFP光口、8路E1与2路100M线速以太网收进同一台19英寸机箱，一条光纤链路完成E1专线与百兆数据的同缆回传。设备按点对点成对部署，E1透传不改动既有帧结构，中心侧还原后直接接回原有传输与交换设备。对于正在筛选光端机厂家的项目方而言，这类多业务光端机在电力、轨道交通等场景的产品展示表现，可作为瑞光极远（Raytrans）系列选型时的参考依据。

供电侧支持AC220V与DC-48V两种制式、整机功耗≤10W，光路侧20Km单模传输、接收灵敏度优于-32dBm，配合本端/对端告警与SNMP网管，适合电力配网、轨道交通沿线与军队公安专网的接入节点，也可延伸至智慧矿山通信方案的井下与井上站点互联。选型时先统计站点E1路数与百兆口业务分域，再核算链路余量并确认供电制式，两端配置即可对齐。
