IDM MAP4E1-30硬件语音会议设备

IDM MAP4E1-30硬件语音会议设备是一款30方窄带语音会议平台，集64K窄带业务接入、PCM复用、64K时隙交叉连接与30方语音会议室于一体，主要用于数据通信网络接入层的业务接入和交叉。作为一款典型的PCM设备，IDM MAP4E1-30硬件语音会议设备具备完整的同步定时功能，提供4路E1通道中64K级的无阻塞交叉连接，同时可提供30路64K业务，业务种类包括二四线音频、电话、磁石电话、共电电话和V.24数据业务。该综合业务接入设备适合电力、轨道交通、石油化工、矿山与电梯物联网等专网场景在同一个机框内完成业务接入与会议调度，在指挥调度系统厂家的组网方案中也常被采用。其内置的时隙交叉设备能力，使其在智慧矿山通信方案与政府专网光纤通信方案中均能发挥重要作用，并可与矿用本安型通信设备协同部署。瑞光极远（Raytrans）为该产品提供完整的产品展示与技术支持。

核心参数速览：4路E1交叉 · 30路音频 · 硬件无延迟 · 会议室叠加

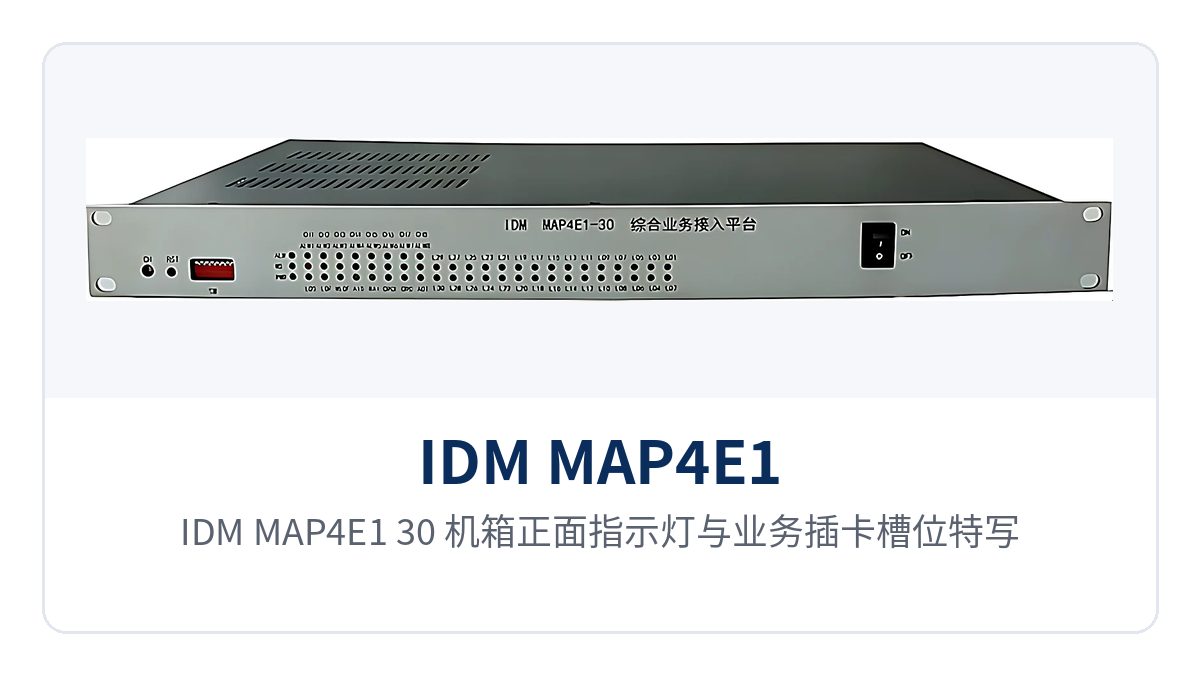

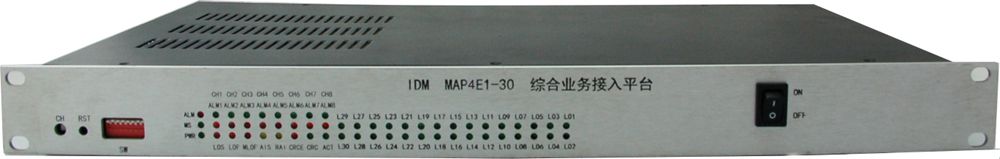

图1：IDM MAP4E1-30 机箱正面指示灯与业务插卡槽位特写

这是什么设备？30方窄带语音会议平台的定义与定位

IDM MAP4E1-30硬件语音会议设备是一台硬件语音会议与窄带业务接入一体化PCM设备，会议与业务接入都在设备内部完成，不需要额外配置会议服务器。30方窄带语音会议平台把三件事集中在同一个机框里：把现场的二四线音频、电话、磁石电话、V.24等窄带业务接入进来；通过4路E1通道做64K级无阻塞交叉，把业务指配到需要的方向；再把需要联动的音频终端组织进一个30方语音会议室，实现现场与远端之间的语音会商。作为综合业务接入设备，它同时承担产品展示中窄带语音会议与业务接入的双重角色。

IDM MAP4E1-30 能接入哪些音频终端？

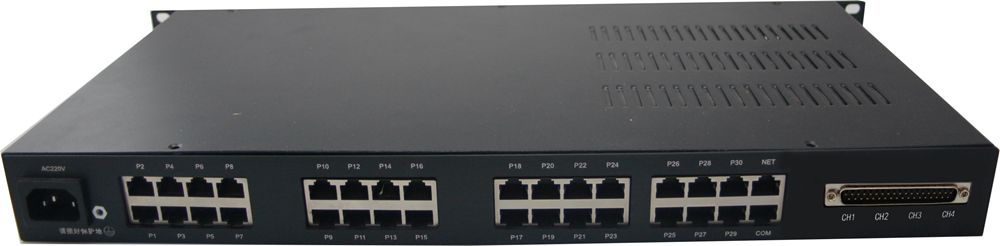

IDM MAP4E1-30硬件语音会议设备的本端可提供30路音频终端接入，终端种类覆盖模拟电话、交换机侧接口、电台与对讲机、麦克喇叭以及电梯五方对讲系统，具体接口种类由配置的业务卡决定。

接口/模块	可接入的终端或业务
FXS 接口	用于电话机的连接
FXO 接口	用于连接交换机
EMVOICE24	用于连接电台、集群对讲机、门禁对讲机、会议话筒、头戴耳麦等
MicPhone 接口	用于连接麦克和喇叭，实现监听和专线对讲
NKT 五方对讲接口	用于奥的斯品牌电梯的五方对讲系统在网络上传输
VoiceSL 五方对讲模块	用于连接三菱、德凌等品牌电梯的五方对讲，在物联网网络上传输和调度

IDM MAP4E1-30 有哪些核心功能？

IDM MAP4E1-30硬件语音会议设备的功能围绕窄带业务接入、时隙交叉与硬件语音会议三条线索展开，业务接入与会议室成员都可以通过网关配置按项目需要调整。

功能项	功能说明
64K窄带业务接入	单机本端可接入30路音频终端，业务种类包括二四线音频、电话、磁石电话、共电电话与V.24数据业务
PCM复用	30路64K业务复用进E1通道传输，音频按ITU-T G.711建议的A律编码
64K时隙交叉连接	作为时隙交叉设备，提供4路E1通道中64K级的无阻塞交叉连接，业务可在通道之间按需指配
30方语音会议室	会议室可容纳30方语音终端，默认为全部可以发言，也可设置某个客户禁言
语音触发通信激活（可选）	用于将半双工的通信设备（如集群电台、无线电台、网络对讲机）接入到电话等全双工通信网中
会议室叠加	会议室不仅能接入本地终端，也可通过E1接口传输到本地其他音频接口；多台设备的会议室可直接叠加成一个大的会议室
网关配置	按需把某个音频接口接入会议室，或者从会议室删除
同步定时	具备完整的同步定时功能，为E1通道与用户接口提供系统同步
网管	提供串口网管或以太网SNMP网管

IDM MAP4E1-30 的技术参数

IDM MAP4E1-30硬件语音会议设备的E1接口与音频接口指标符合ITU-T G.703、PCM30/32与ITU-T G.711等公开建议，下列参数取自同型号设备的公开资料，具体配置以厂家技术资料和商务确认为准。

项目	参数/指标	说明或适用条件
线路侧E1通道	4路	4路E1通道中64K级无阻塞交叉
E1码速率	2.048Mbps	ITU-T G.703建议的标准速率
E1码型	HDB3	ITU-T G.703建议
E1帧结构	PCM30/32	随路信令
E1阻抗	75Ω/120Ω	以厂家技术资料和商务确认为准
64K业务容量	30路（或N×64K）	二四线音频、电话、磁石电话、共电电话与V.24数据业务
业务插卡槽位	15个	每卡可出两路业务，以厂家技术资料和商务确认为准
FXO/FXS接口	音频范围300Hz~3400Hz，ITU-T G.711中A律	三元复式阻抗200Ω+560Ω//0.1μF，环路电流20mA/路
EM2/4线与磁石接口	音频范围300Hz~3400Hz，平衡600Ω	ITU-T G.711中A律，回波损耗不低于18dB
V.24接口	异步≤9600bps；同步64Kbps	符合CCITT V.28协议
同向64K接口	64Kbps，平衡120Ω	符合ITU-T G.703建议
语音会议容量	30方	会议室默认可全部发言，也可设置单个客户禁言
供电方式	AC220V / DC-48V	以厂家技术资料和商务确认为准
整机功耗	≤150W	以厂家技术资料和商务确认为准
工作温度	-10℃~+50℃	相对湿度0~95%（无凝结）
产品尺寸	482×309×44mm	19英寸1U机箱，以厂家技术资料和商务确认为准

差异化价值：硬件PCM语音会议和IP语音会议室的差别

差异化能力	对用户的价值
4路E1交叉与30路音频同框	4路E1、64K无阻塞交叉，30路窄带业务同框接入调度，接入层不必再串接多台单功能设备
硬件PCM会议无延迟	基于硬件的语音会议终端无延迟，声音清晰稳定、控制方便；相比基于服务器的IP语音会议室，投入成本更低、运行开销更小
半双工电台接入全双工电话网	会议室具有可选的语音触发通信激活功能，集群电台、无线电台、网络对讲机等半双工设备可与电话互通
会议室叠加	多台设备的会议室可直接叠加成一个大的会议室，会议范围随站点数量扩展

作为指挥调度系统厂家，瑞光极远（Raytrans）依托该PCM设备可提供智慧矿山通信方案与政府专网光纤通信方案，并支持矿用本安型通信等场景的窄带语音调度需求。

典型应用场景

电力与轨道交通专网调度：4路E1交叉承载30方语音会商

电力变电站与轨道交通车站的调度电话、音频专线数量多、分布散，站点之间依靠E1通道互联。IDM MAP4E1-30硬件语音会议设备在接入层直接把30路音频终端接入，再用4路E1通道做64K级无阻塞交叉，把不同方向的语音业务指配到需要的链路；遇到多点会商，30方语音会议室把沿线站点的话机、麦克喇叭组织进同一个会议，值班人员不需要依赖外部会议服务器。会议室可对单个客户设置禁言，适应调度场景中主调发言、其余收听的语音组织方式，为政府专网光纤通信方案提供可靠的语音调度支撑。

石油化工与矿山应急通信：半双工电台语音触发接入全双工电话网

厂区与矿井的现场通信大量使用集群电台、无线电台这类半双工设备，设备按下才能说，与电话网的全双工通话方式原本互不相通。IDM MAP4E1-30硬件语音会议设备的EMVOICE24接口可直接连接电台、集群对讲机与门禁对讲机，会议室提供的语音触发通信激活功能把半双工通信设备接入电话等全双工通信网，现场电台的呼叫能被引入指挥中心的电话会议，指挥中心的语音也能回到现场电台，应急调度时语音通路不中断。作为专业的指挥调度系统厂家，瑞光极远（Raytrans）将矿用本安型通信与智慧矿山通信方案融合，为矿山应急通信提供保障。

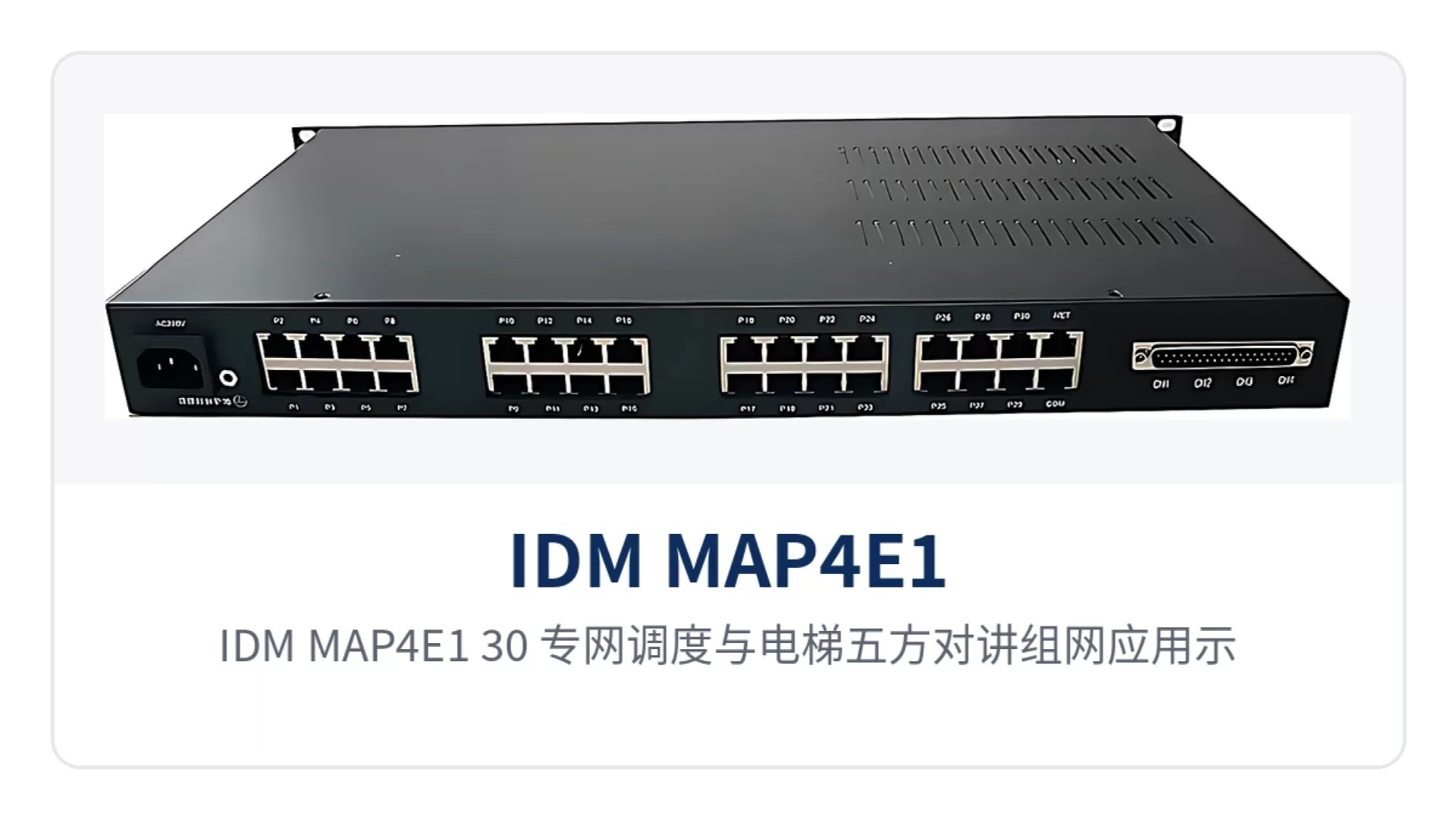

图2：IDM MAP4E1-30 专网调度与电梯五方对讲组网应用示意

电梯物联网与楼宇对讲运营：五方对讲经物联网网络传输调度

电梯五方对讲需要在轿厢、机房、轿顶、底坑与值班室之间通话，传统做法是各品牌对讲系统各自组网，物业与运营方难以统一调度。IDM MAP4E1-30硬件语音会议设备提供NKT五方对讲接口，用于奥的斯品牌电梯的五方对讲系统在网络上传输；提供VoiceSL五方对讲模块，用于连接三菱、德凌等品牌电梯的五方对讲，在物联网网络上传输和调度。物业与运营方可以在同一个平台上接入不同品牌电梯的对讲语音，并把值班室话机、麦克喇叭一起纳入语音会议室。

结语

IDM MAP4E1-30硬件语音会议设备用一台1U设备完成了业务接入与语音会议两件事：4路E1通道中64K级无阻塞交叉、30路窄带业务同框接入、30方硬件语音会议无延迟，并支持多台设备会议室叠加与半双工电台接入全双工电话网。IDM MAP4E1-30硬件语音会议设备作为30方窄带语音会议平台，适用于电力与轨道交通专网调度、石油化工与矿山应急通信、电梯物联网与楼宇对讲运营等场景，部署前建议结合站点数量、音频终端类型与会议规模确认业务卡配置。
