IDM GP4000-16E1 PDH光端机

IDM GP4000-16E1 PDH光端机是一款16路E1四组隔离千兆光端机，由北京瑞光极远数码科技有限公司研制，属于面向多业务承载场景的PDH光端机产品，用于在一条光纤上同时传送16路E1专线与4组物理隔离千兆以太网业务。设备单机配置2个5Gbps SFP光接口、16路E1接口与4组千兆隔离口，并提供基于IP的SNMP网管、DDM数字诊断与勤务电话，可满足产品展示中对多业务光端机接口密度与隔离能力的呈现需求。

公安专网、电力专网与铁路沿线通信的站点接入，用一台设备即可完成E1通道与多张隔离网络的同缆回传。16路E1按ITU-T G.703透传，4组千兆口按安全域分开承载，站点侧的业务分类在接口上就已完成，网络边界不必再靠交换机配置去划。作为一款千兆网光端机，该设备在同一平台上兼顾了E1专线与隔离以太网业务，便于光端机厂家在政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案中统一选型与部署。

核心参数速览：双5G光口（2个5Gbps SFP）· 16路E1（G.703/75Ω/120Ω/HDB3）· 4组隔离千兆以太网 · 双电源≤90W · DDM与ALS · 20Km可换远距光模块

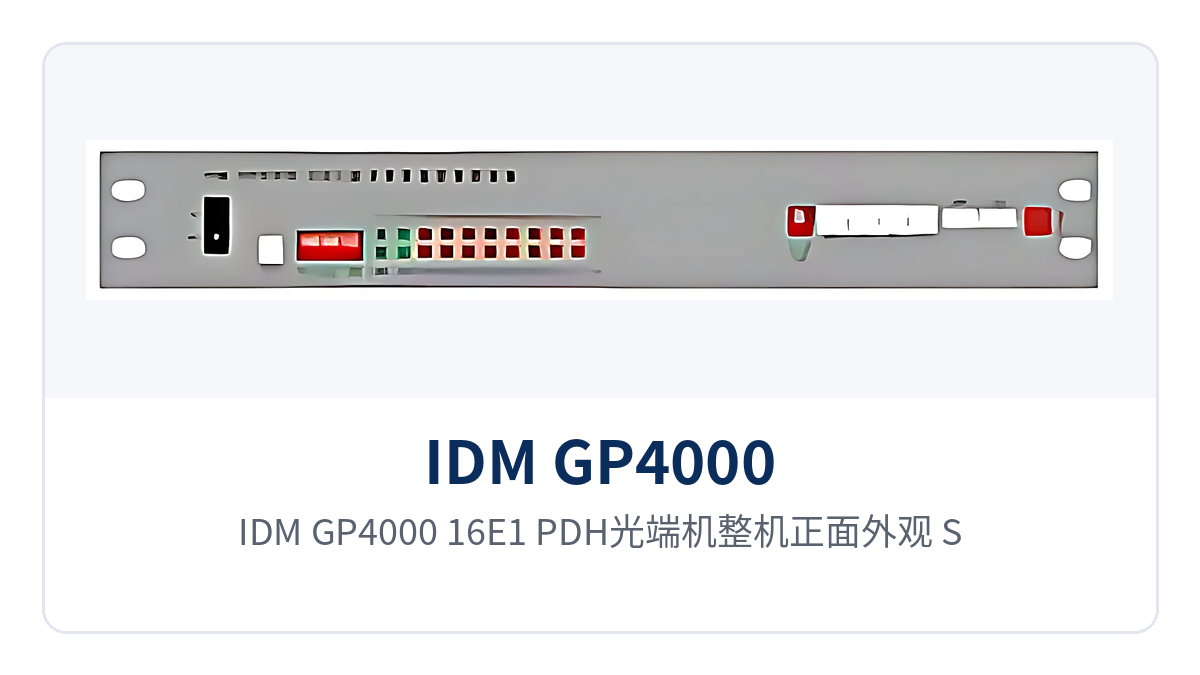

图1：IDM GP4000-16E1 PDH光端机整机正面外观，SFP光口、面板指示灯与双电源单元布局

16路E1四组隔离千兆光端机是什么设备

16路E1四组隔离千兆光端机指在一台PDH复用设备内同时提供16路E1通道与4组千兆以太网口，并把两类业务复用到同一条光路传输的设备形态。E1侧按ITU-T G.703标准以2.048Mbps速率、HDB3码型收发，帧结构为PCM30/32、随路信令，信号进入设备后只做复用与解复用，不改变原有时隙内容。

以太网侧的4组千兆口在设备内部各占独立通道、独立转发，端口之间不共享带宽与缓存，也不依赖VLAN划分来划边界。两类业务在光路上各占通道，E1的64K时隙与以太网的报文互不挤占，站点侧的业务分类由接口本身完成。

对PDH站点来说，这种集成方式直接改变了机架占用。传统做法是一个站点为E1配一台PDH光端机、为每张隔离网络各配一台以太网光端机，三到四台设备再各占一个光方向。IDM GP4000-16E1把16路E1与4组隔离千兆收进一台机箱，一对光纤完成全部回传，机架空间与光缆芯数按一台设备核算。对于关注产品展示与选型对比的用户，这种一台设备承载多类业务的产品展示方式，也让光端机厂家在方案沟通时更容易对齐站点清单。

一台设备能承载哪些业务

IDM GP4000-16E1 PDH光端机的能力围绕光传输、E1接入、隔离以太网与运维四条主线展开，单机即构成一个可网管的PDH多业务接入节点。下表按功能项逐条列出能力，选型时对着站点业务清单逐行核对即可。

功能总览

功能项	功能说明
双5Gbps SFP光口	单机提供2个5Gbps SFP光接口，光模块可插拔，按距离与光纤类型选配
16路E1接入	提供16路E1通道，码速率2.048Mbps、码型HDB3，符合ITU-T G.703，阻抗75Ω/120Ω可选
PCM30/32帧结构	E1按PCM30/32帧结构处理，随路信令，透传时不改变原有时隙内容
4组隔离千兆	提供4组1000M以太网口，各组在设备内部占用独立通道，业务之间互不干扰
以太网自适应	RJ45接口，10M/100M/1000M自适应，符合IEEE802.3，支持全/半双工/自适应
IP SNMP网管	提供基于IP的SNMP网管接口，网管侧可查看设备与链路状态
DDM数字诊断	支持光模块DDM数字诊断，读取收发光功率等模块参数
ALS自动激光关断	支持ALS功能，收端无光时自动关断激光器，便于施工与检修
勤务电话	内置勤务电话通道，两端调试与检修可就地通话联络
双电源供电	AC220V与DC-48V两种供电，适配交流机房与通信直流机房
告警监控	提供告警监控功能，面板指示与网管上报共同反映设备与链路状态
低功耗运行	整机功耗不高于90W，长期运行的机房散热与电源容量压力可控

核心参数

参数按光接口、E1接口、以太网与供电环境三部分列出，数值取自产品资料原文。工程核算时按表取数，光功率预算与站点电源容量都以表内指标为口径，避免二次改单；表内标注为典型值或标准配置的项，订货时与商务确认具体模块与制式。

光接口与E1接口参数

项目	参数/指标	说明/适用条件
光接口类型	SFP	可插拔模块，按距离与光纤类型选配
光纤模式	单模（可选多模）	单模用于中长距离，多模用于站内短距
收/发速率	2.5G/5.25G	与所配SFP光模块的速率等级对应
收/发波长	1310nm/1550nm	由所选光模块决定，两端成对匹配
发光功率	+2dBm	光模块发射侧典型指标
接收灵敏度	优于-20dBm	接收侧典型指标，链路余量据此核算
传输距离	20Km	标准配置；可加装远距离光模块延长传输
E1通道数	16路	单机可接16路E1业务
E1码速率	2.048Mbps	单路E1通道速率
E1码型	HDB3	符合ITU-T G.703标准
E1阻抗	75Ω/120Ω	75Ω非平衡同轴与120Ω平衡接口按对端设备选择
E1帧结构	PCM30/32	随路信令，透传模式

以太网、供电与环境参数

项目	参数/指标	说明/适用条件
以太网接口	RJ45，10M/100M/1000M自适应	符合IEEE802.3，全/半双工/自适应
隔离千兆口组数	4组	各组独立通道，按安全域分别接入
网管接口	基于IP的SNMP	网管侧集中查看设备状态
供电方式	AC220V/DC-48V	两种电源分别接入，按机房条件选择
整机功耗	≤90W	含业务接口与光模块的整机值
工作温度	-10℃~+50℃	机房与不恒温站点机柜环境
相对湿度	0~95%（无凝结）	室内安装条件
外形尺寸	482×309×132(mm)	19英寸标准机箱，机柜正面安装维护

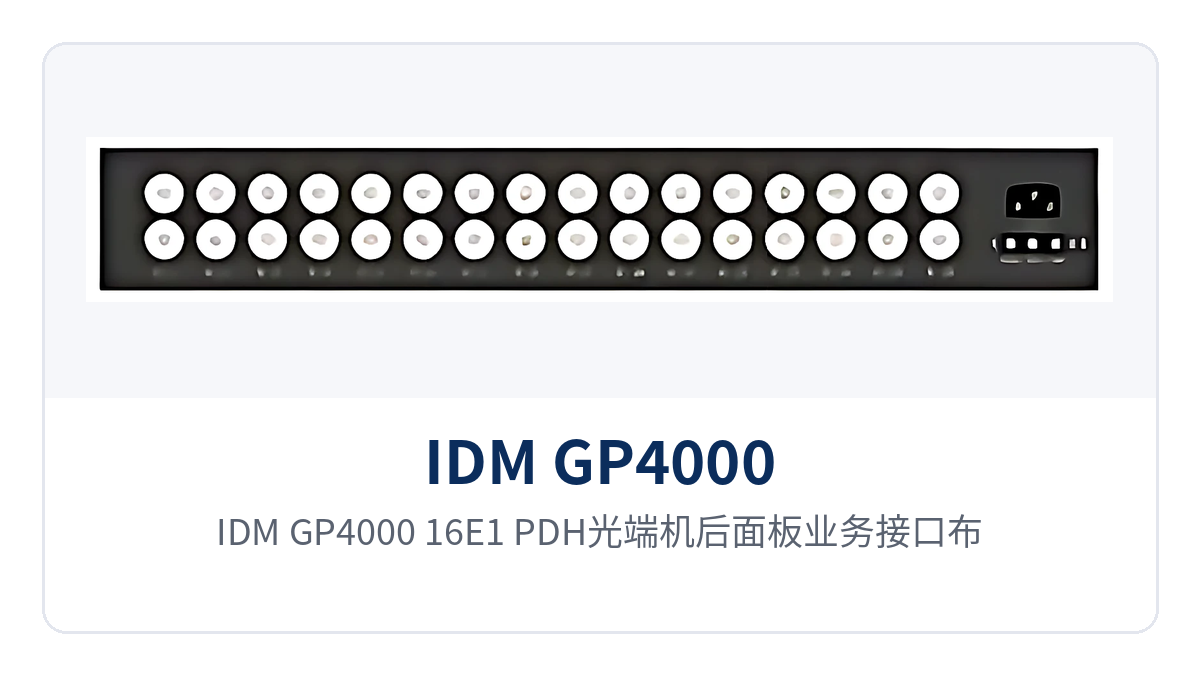

图2：IDM GP4000-16E1 PDH光端机后面板业务接口布局，16路E1同轴接口与4组隔离千兆RJ45接口

双5G SFP光口与光链路怎么核算

双5G光口指单机配置2个5Gbps速率的SFP光接口，光模块可插拔，坏模块换件不必整机返修。光纤模式以单模为标准配置，站内短距离布线可选多模模块；收/发波长为1310nm/1550nm，两端的光模块按波长成对匹配。

链路能不能通，按发光功率与接收灵敏度核算，而不是只看标称距离。发光功率+2dBm、接收灵敏度优于-20dBm，两者之间的差值构成可用损耗预算，再扣掉熔接点、法兰与光缆每公里的衰减，剩余的余量就是这条链路的工程寿命空间。标准配置按20Km传输设计，站点距离超出时加装远距离光模块延长，两端模块成对更换。

光模块的状态可以在网管侧读到，依靠的是DDM数字诊断功能。收光功率随年限下降、模块温度异常这类劣化趋势，在业务中断之前就能从模块参数上看出来，检修安排在计划窗口内完成。ALS则在施工与检修时保护现场人员：收端没有光时激光器自动关断，避免对着光纤端面作业时被激光照射。

作为一款双5G光口PDH光端机，IDM GP4000-16E1的光口不只是速率指标，它同时决定了这条链路能承载多少E1与多少张隔离网络。16路E1的线路速率合计约32.768Mbit/s，4组千兆按线速转发，两类业务在5G光路上并行承载。在多业务光端机与千兆网光端机并存的站点里，这类PDH光端机常被瑞光极远用于政府专网光纤通信方案、智慧矿山通信方案与军队应急通信车方案等场景，矿用本安型通信场合也可按需选配对应制式。

4组隔离千兆以太网怎么分网

4组隔离千兆指4组千兆以太网口在设备内部各占独立通道、独立转发，端口之间不共享带宽与缓存，一路端口的流量突发不会占用另一路的转发能力。物理隔离在硬件通道层面完成，两张网络彼此不可见，安全分区边界由端口本身划开。对于承担产品展示与多业务接入的PDH光端机而言，这种端口级隔离是政府专网光纤通信方案中常见的设计思路。

现场按安全域把业务分到4组端口，接线后不必再做端口间的访问控制，也不必依赖交换机的访问控制列表。分配方式跟着站点的网络规划走，先定清有哪几张网、各占什么安全等级，再往下落到端口。常见分工如下：

• 视频监控独占一组，摄像头码流不与办公流量混跑；
• 调度数据或生产控制业务占一组，与视频、办公网络分开；
• 办公与运维网络并入一组，端口检修时只影响该路业务；
• 备用一组预留在机柜内，后续新增业务直接接入，不必重新敷设光缆。

隔离带来的直接好处是故障边界清晰。某一路端口的设备异常或流量异常，不会把另外三路的转发拖慢，也不会在网段之间产生横向访问路径。对于同时承载生产网与管理网、又要求一张网故障不外溢的专网接入点，基于端口的边界比逻辑划分更容易通过涉网审查，这也是多业务光端机在政府专网光纤通信方案中受到青睐的原因之一。

4组端口都支持10M/100M/1000M自适应与全/半双工/自适应，接入既有交换机时按原速率协商，不需要在设备侧改配置。千兆口的数量按站点当前业务定，预留那一路的接线位置在机柜内留好，扩容时只增加跳线。

16路E1怎么接入现网

16路E1按ITU-T G.703标准接入，码速率2.048Mbps、码型HDB3，帧结构PCM30/32、随路信令，进入设备后只做复用与解复用，对端还原出的E1与进入时保持一致。透传方式让既有设备免改配置，调度自动化装置、继电保护设备与PCM设备按原有E1参数工作，两端之间不必重新做时隙映射。

接线前先核对阻抗。75Ω为非平衡同轴接口，用同轴电缆与BNC接头；120Ω为平衡接口，用双绞线与相应端子。两端设备的阻抗口径要一致，混接会带来回波与误码。收发方向按对端标注成对对号，E1线缆与光缆分开走线，避开强电与变频设备。

开通按以下顺序逐项核对，每一项目视与读数都确认后再进入下一步，避免把前一段的配置问题带进正式业务。核对时段安排在业务闲时，逐项记录结果，发现异常先在本端与对端之间确认故障方向：

1. 逐路查看E1告警指示，确认16路通道的收发与帧同步正常；
2. 核对随路信令状态，确认话路信令与对端一致；
3. 接入正式业务后复看误码与告警，确认割接没有引入新的异常；
4. 在网管侧核对设备与链路状态，把站点信息登记进台账。

现网中仍在运行的PCM设备可以原样保留，E1通道透传过去即可，窄带话路不必逐条重配。割接窗口内先通一路验证，再批量放开其余通道，出现异常时定位范围收敛在单路之内。

典型应用场景

IDM GP4000-16E1 PDH光端机以点对点部署为主：业务站点放一台，中心机房放一台，两端经光纤直连。E1通道与隔离千兆在中心侧还原后接回既有传输与交换设备，站点扩容只增加接口，不必重新敷设光缆。三个行业的典型用法如下。

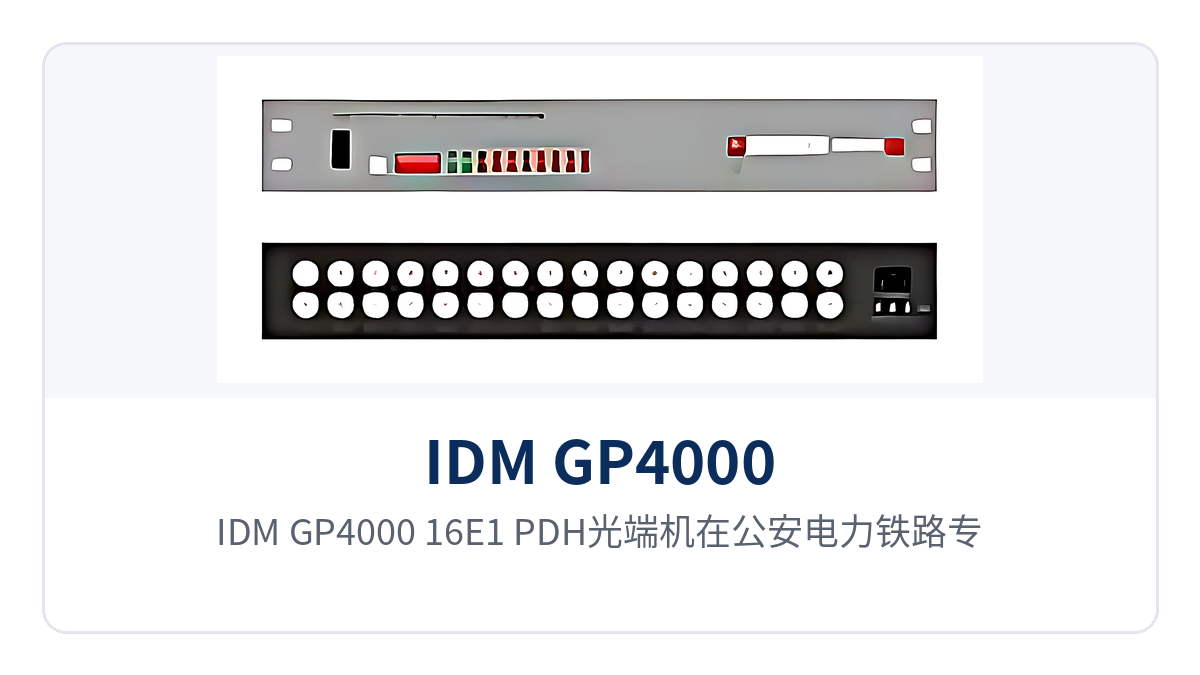

图3：IDM GP4000-16E1 PDH光端机在公安电力铁路专网中的点对点组网示意，一端接入E1与隔离千兆业务、一端回传中心机房

公安专网：派出所与分局之间的E1专线与监控网同缆回传

派出所、检查站与分局之间需要传送公安网数据、视频监控图像与程控交换机的E1中继，站点分散、光纤芯数紧张。IDM GP4000-16E1在一台机箱内提供16路E1与4组隔离千兆，E1中继走E1通道，视频监控与公安网各占一组隔离千兆口。

视频网与业务网在硬件通道上分开，一组端口的异常不外溢到另一组，涉网检查时边界清楚。AC220V与DC-48V双电源对应派出所交流市电与机房通信直流两种条件，整机功耗不高于90W，小型机柜的电源与散热余量足够。

电力专网：变电站远动E1与生产网隔离回传

变电站、配电所与新能源场站同时运行调度自动化、继电保护信号与视频监控，站点多为无人值守，机房空间有限。IDM GP4000-16E1把远动与保护信息的E1通道、生产控制网与视频监控网收进一台设备，站内不必为每类业务各配一台光端机。

生产控制网独占一组隔离千兆口，与办公、视频网络分开承载；E1侧按G.703透传，对端调度主站的既有通道参数不改。DDM与SNMP网管让运维人员在集控站查看远端站点的光模块收光与设备状态，无人值守站点的巡检不必每次都跑现场。

铁路沿线通信：区间站点与车站的E1通道与办公网接入

铁路沿线车站与区间设备房之间需要传送行车电话、信号系统E1通道与办公网络数据，站点间距数公里、机房条件有限。IDM GP4000-16E1按站点分布逐点部署，各站就近接入业务，经主干光纤回传至车站或通信中心。

16路E1容量适配信号与通信专业的多条2M通道，4组隔离千兆把监控、办公与运维分成不同网络，检修一路不影响其余各路。标准配置20Km传输覆盖常见区间距离，距离更长的区段加装远距离光模块解决。

结语

作为一款16路E1四组隔离千兆光端机，IDM GP4000-16E1用2个5Gbps SFP光口承载16路E1与4组物理隔离千兆以太网，配DDM、ALS、SNMP网管、勤务电话与双电源，整机功耗不高于90W，工作温度-10℃~+50℃。一台设备替代多台PDH光端机，机架空间、光缆芯数与备件种类都按一台核算。瑞光极远在光端机产品展示中也将这一型号作为多业务接入的主力机型。

选型时先统计站点E1路数与以太网安全域数量，再按链路损耗预算确定光模块距离等级，并核对供电制式与机柜空间。IDM GP4000-16E1 PDH光端机面向公安专网、电力专网与铁路沿线通信的站点接入，两端设备成对配置后即可开通业务。
