IDM GP2000双千兆以太网光端机

IDM GP2000 双千兆以太网光端机是一套面向视频监控与串口数据回传的2.5G光纤环网传输设备，由光端机厂家北京瑞光极远数码科技有限公司研制，用于把远端站点的千兆以太网与RS485业务沿光纤送到中心端。远端节点单台提供2个物理千兆以太网口与2路RS485接口，中心端以 IDM MSAP-G3CP 集中式插卡设备作为汇聚节点，整机在光纤收发器产品展示中属于面向行业组网的千兆网光端机。

监控类项目的痛点在链路本身：收费站、隧道与路段沿线站点串成一条链后，任何一段光缆被挖断，后面的站点都会失联。这款双千兆以太网光端机支持组建链网与环网，成环后某处光缆中断，业务自动改走环的另一侧，站点不必停业务等抢修，尤其适合高速公路监控与隧道网络传输场景中对链路连续性要求高的安防监控业务。

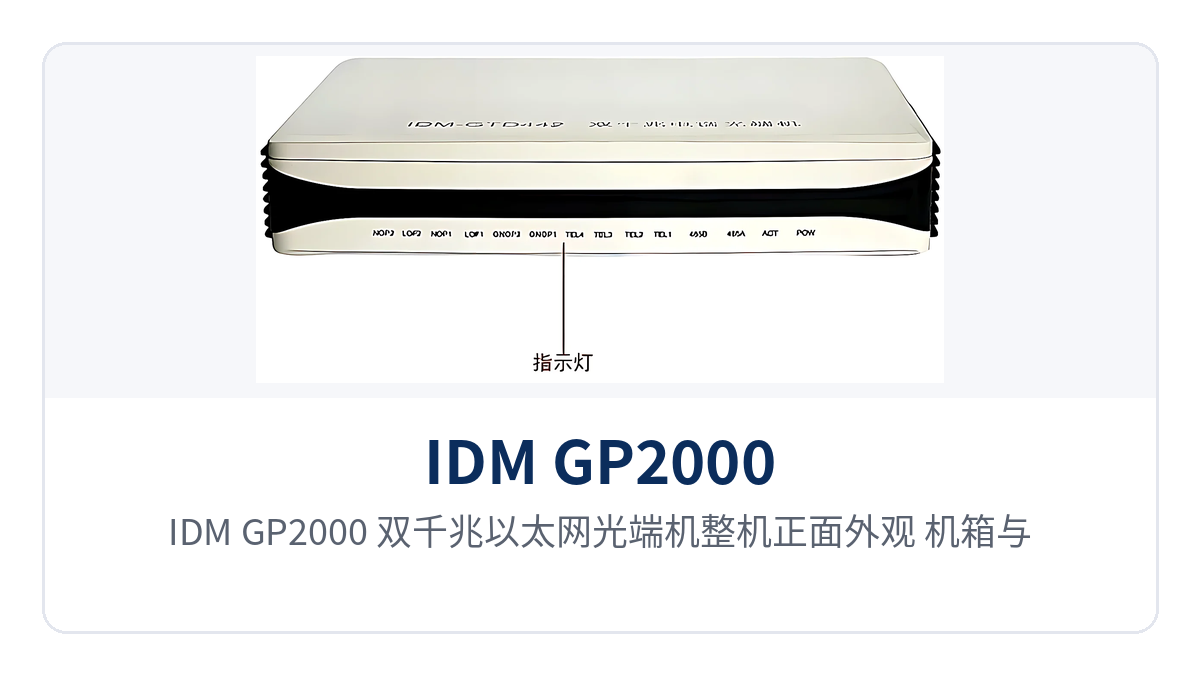

图1：IDM GP2000 双千兆以太网光端机整机正面外观，机箱与面板指示灯

核心参数速览：2.5G自愈环网（链网与环网） · 双千兆以太网口 · 2路RS485 · 多路GE汇聚 · 多路RS485汇集成1个IP端口 · 中心端 IDM MSAP-G3CP，作为多业务光端机与视频光端机产品线中的一环，由瑞光极远提供完整的光端机产品展示与选型支持。

双千兆以太网光端机是什么设备

双千兆以太网光端机也常称作千兆环网光端机，是把千兆以太网与RS485串口数据复用到光纤上传输的设备，按环网方式组织时可沿线逐站串联并首尾成环。作为光纤收发器类产品中的一环，IDM GP2000 在这套结构里担任远端接入节点，中心侧由 IDM MSAP-G3CP 承担汇聚，两者经2.5G光链路对接，形成远端接入加中心汇聚的通路。

2.5G自愈环网怎样在光缆中断时保住业务

环网自愈的前提是每个站点都有两个光方向：一路沿线路接下一站，一路接上一站，首尾两端回到中心端。2.5G光链路把各站的以太网与RS485业务汇入环中，正常时业务沿一个方向送到中心，环网某段中断时，业务在设备内部改由另一方向绕行，不再经过故障段。

组网方式的变化同时简化了电缆施工。站点之间只沿线路敷设光缆，视频、串口数据共用一条光纤链路，不必为每类业务另拉铜缆，接头数量、桥架占用与故障点相应减少，沿线取电与机箱条件也更统一。

远端节点提供哪些业务接口

远端节点是现场安装的那一端，业务侧接口决定摄像机、串口设备怎样接入。IDM GP2000 把接口做成固定配置，开通时按接口类型直接配线，不需要另加转换器与扩展模块，站点机箱内的设备数量少，运维清点也简单。

2个物理千兆以太网口接什么

2个千兆以太网口是彼此独立的物理接口，可分别接网络摄像机、NVR、交换机或路侧设备。视频监控里常见的做法是一路接视频环网、一路接收费或办公网络，两类业务各走各的口，不共用同一转发通道，接口速率为千兆并向下兼容百兆终端。

2路RS485接什么

2路RS485用于承载串口数据，典型对象是云台控制、车检器、情报板、隧道环境检测与照明控制设备。RS485为两线差分总线，站点侧按A/B线序并接，同一路总线上挂多台从设备时按地址区分，串口数据与视频在同一套光链路上回传。

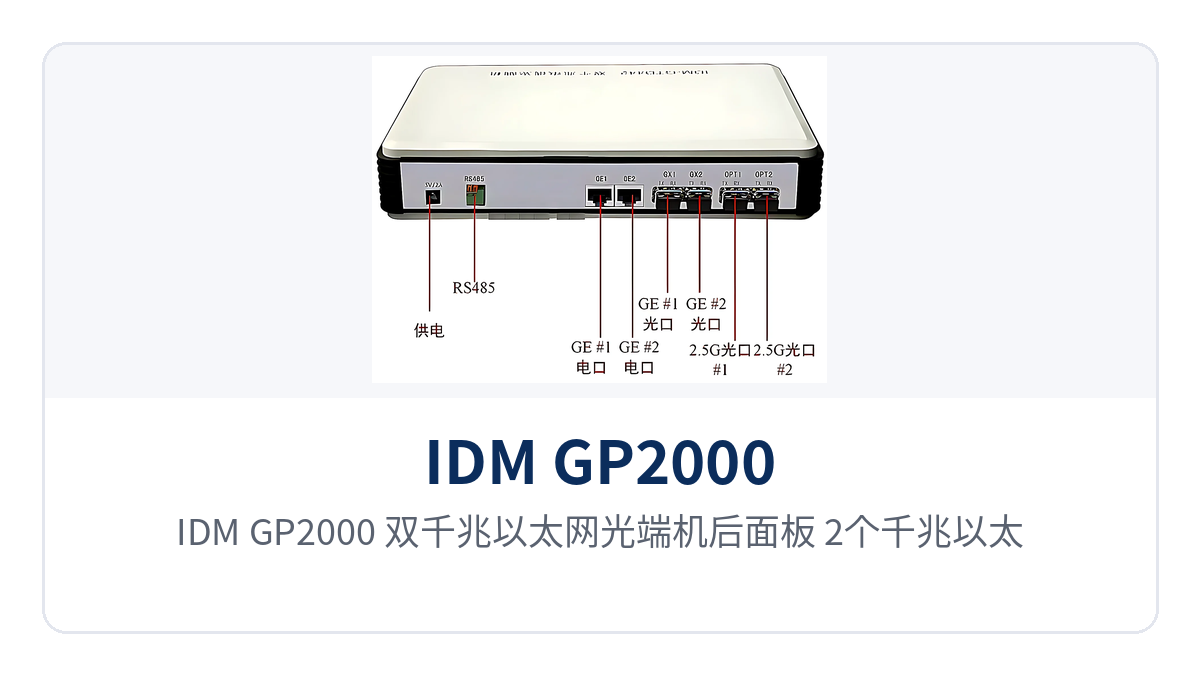

图2：IDM GP2000 双千兆以太网光端机后面板，2个千兆以太网口与2路RS485接口布局

中心端怎样把多路RS485汇集成一个IP端口

中心端的 IDM MSAP-G3CP 是集中式插卡设备，多个远端站点的业务在这里落地并向上级平台输出。多路RS485业务在中心端汇集成一个IP端口后，监控平台只需连接一个网口、按一个IP地址访问，就能轮询沿线各站的串口设备，不必为每个站点单独开一个串口服务器。

千兆以太网侧同样在中心端完成汇聚，各站点上传的视频流统一从汇聚侧进入核心网络，平台按站点编号规划通道即可。汇聚侧带宽按站点数量与码流总量核算，扩容时增加远端节点就能接入，后期安防监控与应急通信所需的接入手段由此预留。

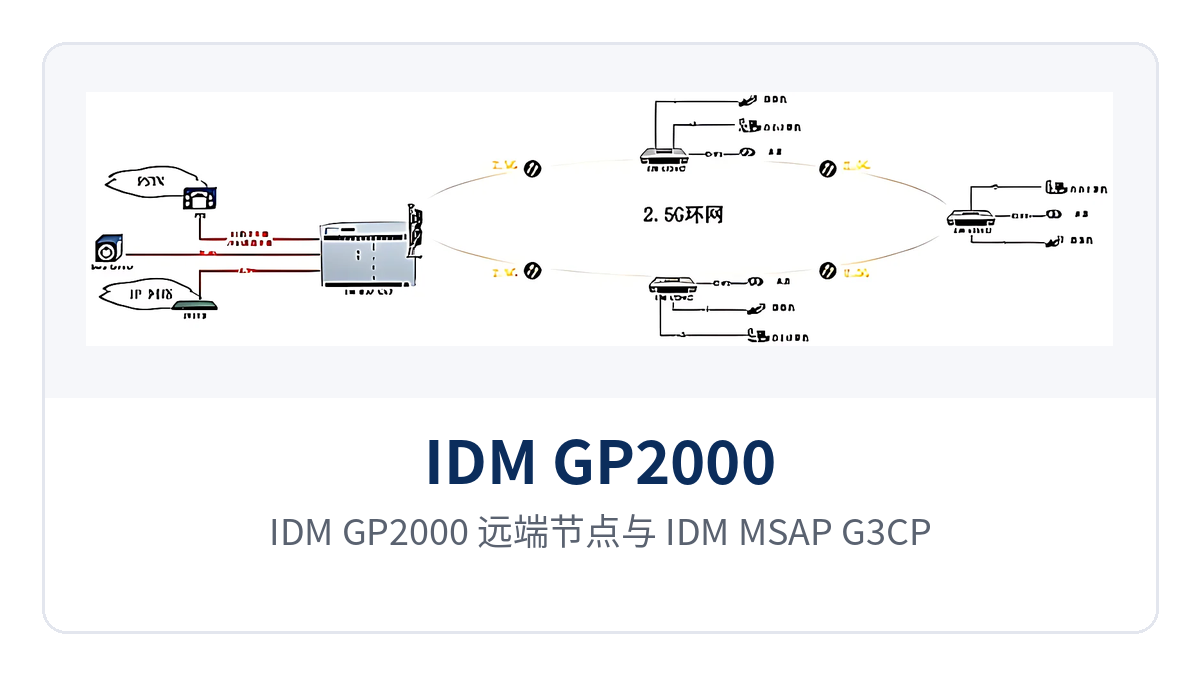

图3：IDM GP2000 远端节点与 IDM MSAP-G3CP 中心汇聚节点组成2.5G自愈环网的拓扑示意

功能与性能参数

下表把远端接口、环网能力与中心汇聚三项能力逐项列出，便于按站点业务清单核对配置。参数取自 IDM GP2000 产品资料，资料未给出的项目在表中注明，订货前向光端机厂家确认具体配置。

功能项	功能说明
2.5G光纤环网	远端与中心端经2.5G光链路组网，支持链网与环网，环网某处光缆中断时业务自愈绕行
2个物理千兆以太网口	远端单台提供2个物理千兆以太网接口，可分别承载视频监控与办公、收费数据
2路RS485业务接口	远端单台提供2路RS485，承载云台控制、车检器、情报板等串口数据
多路RS485汇集成一个IP端口	中心端把多路RS485业务汇集成一个IP端口，平台按单一IP访问沿线串口设备
多路千兆以太网汇聚	中心端把多个远端站点的千兆以太网业务汇聚后送入核心网络
链网与环网组网	支持链形串联与首尾成环，站点按线路走向选择拓扑，简化电缆施工
扩容接入预留	远端节点按需增加即可扩容，为后期安防监控与应急通信提供接入手段

项目	参数/指标	说明/适用条件
光纤传输速率	2.5G	环网与链网共用同一速率
组网方式	链网、环网（自愈）	环网需首尾两端回到中心端
远端以太网接口	2个物理千兆以太网口	RJ45接口，向下兼容百兆终端
远端串口接口	2路RS485	两线差分总线，按A/B线序并接
中心端汇聚设备	IDM MSAP-G3CP	集中式插卡设备，承担多路GE与RS485汇聚
中心端串口输出	多路RS485汇集成一个IP端口	平台按单一IP地址访问各站串口设备
承载业务类型	千兆以太网、RS485串口数据	视频与串口数据同缆回传
光接口类型与传输距离	此处资料库暂无相关信息	按线路长度与光模块配置，订货前向厂家确认
供电方式	此处资料库暂无相关信息	以随机技术资料与站点取电条件为准
工作温度与安装方式	此处资料库暂无相关信息	户外机箱按防护与温控条件确认

典型应用场景

视频监控类项目的共性是站点沿线路分布、单点业务量不大但链路不能断。以下三类场景是双千兆以太网光端机常见的落点，组网拓扑、接口分配与中心汇聚方式按现场条件确定，点位增减也随时可在环上调整。

安防监控：监控点沿光纤成环回传

城区道路与园区周界的监控点分布分散，逐个点位租用链路成本高。远端节点在每处监控箱内放一台，2个千兆口分别接摄像机和本地交换机，多站点沿光纤串成环网回到监控中心，中心端由 IDM MSAP-G3CP 把各站视频流汇聚后送入平台。

环网成环后，某段光缆被施工挖断时视频流改走另一侧，监控中心看到的画面不会因单点故障整体丢失。RS485通道在这一场景里常接球机云台与报警联动设备，串口控制与视频走同一套光纤，前端箱内不必再放串口服务器。

高速公路监控：收费站到路段中心一台搞定

高速公路监控分成收费站、路段分中心与隧道口几个层次，站与站之间距离远、机柜与取电条件受限。远端节点按站点布置，2个千兆口一路接车道的车牌识别与视频，一路接站内办公网络，2路RS485接车道控制器与情报板，业务沿路段光缆回传路段中心。

中心汇聚节点把各收费站的千兆业务集中后送入路段监控平台，多路RS485汇成一个IP端口，平台侧按一个地址轮询沿线车道设备。收费站到路段中心只需一套设备与一条光链路，改造时原有摄像机与车道控制器可以继续使用。

隧道网络传输：光缆意外中断业务不停

隧道内监控、照明控制、情报板与车检器沿洞身分布，设备间距短但数量多，供电与维护窗口都有限。远端节点装在隧道口与洞内设备箱，千兆口接摄像机与交换机，RS485口接照明控制与检测设备，业务沿隧道内光缆串联后回到隧道管理站。

隧道内光缆常因施工、火灾或车辆事故中断，环网自愈正是为这类故障设计：业务在中断点两侧改走环的另一侧，照明控制与视频不随断点一起停。施工阶段只需随洞身敷设一条光缆，铜缆用量与接头数量相应减少，后期增加点位时在环上接入新的远端节点即可。

组网与部署要点

现场落地按四步推进：先定拓扑，再核接口与线序，然后核光链路与取电，最后核对中心端汇聚与平台接入。四步都在图纸阶段确认清楚，开通时按图配线即可，返工与二次上站明显减少。

• 拓扑选择：站点沿线路带状分布且首尾可回到中心，选环网；末端站点无法成环，选链网，末端业务不受环网保护。
• 接口分配：2个千兆口按业务分口，视频与办公、收费网分开接入，避免两类业务争抢同一转发通道。
• RS485线序：按A/B线序并接，总线两端按现场条件配置终端匹配，站点侧统一线序标签，便于后期排查。
• 光链路核算：按线路长度选光模块，熔接点与跳线数量计入链路损耗，长距离段落在订货前与光端机厂家确认模块规格。
• 取电与安装：按站点机箱条件确定供电与安装方式，户外箱体做防水与温控处理，电气参数以随机技术资料为准。
• 中心端接入：按站点数量核对汇聚端口与平台侧IP规划，RS485汇集的IP端口与监控平台网段提前对齐。

结语

双千兆以太网光端机以2.5G光纤环网承载远端千兆以太网与RS485业务，远端单台提供2个物理千兆口与2路RS485，中心端由 IDM MSAP-G3CP 完成多路GE汇聚与多路RS485汇集成一个IP端口，链路结构与接口配置按站点清单一次定清。作为光端机厂家，瑞光极远在光纤收发器与光端机产品展示中覆盖视频光端机、千兆网光端机、多业务光端机等品类，便于按场景选型。

链路可靠性由环网自愈承担，接口数量与汇聚方式按站点业务量确定，安防监控、高速公路监控与隧道网络传输三类场景可用同一套结构落地，扩容时在环上增加远端节点即可，中心端结构不需要重建。
