IDM GP-2400超宽带多业务设备
2.5G光纤一芯承载六组物理隔离以太网 双光口1 1热备份
IDM GP-2400 超宽带多业务设备是通过2.5G光纤能够传输2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网。提供2组2.5G光纤热备份。可以同时提供~220V和-48V电源。
IDM GP-2400 超宽带多业务设备是北京瑞光极远数码科技有限公司（Raytrans）研制的一款PDH光纤复用设备，作为专业光端机厂家与SDH设备厂家的代表性产品之一，该设备用于在一对2.5G光纤上同时承载2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网，可满足政府专网光纤通信方案与军队应急通信车方案中的多业务承载需求。整机为标准19英寸1U机箱，两个SFP光口可组成热备份，站点侧六组以太网业务各走独立通道，带宽互不占用，充分体现产品展示中多业务物理隔离的设计特点。
核心参数速览：2×SFP 2.5G光口（1310/1490/1550nm 可选）· 2组物理隔离线速千兆 · 4组物理隔离线速百兆 · 双光口1+1热备份 · AC220V/DC-48V双电源 · 整机功耗≤15W
超宽带多业务设备是什么设备
IDM GP-2400 超宽带多业务设备名称里的“超宽带”指2.5Gbps的光口速率，“多业务”指同一条光路上并行承载六组互不相通的以太网通道。设备两端成对部署，一端把六组以太网业务复用到光路，另一端按原接口还原，传输环节不改动业务的帧结构与地址。作为专业的光端机厂家，瑞光极远（Raytrans）在该类产品展示中将其定位为面向专网的多业务接入平台。

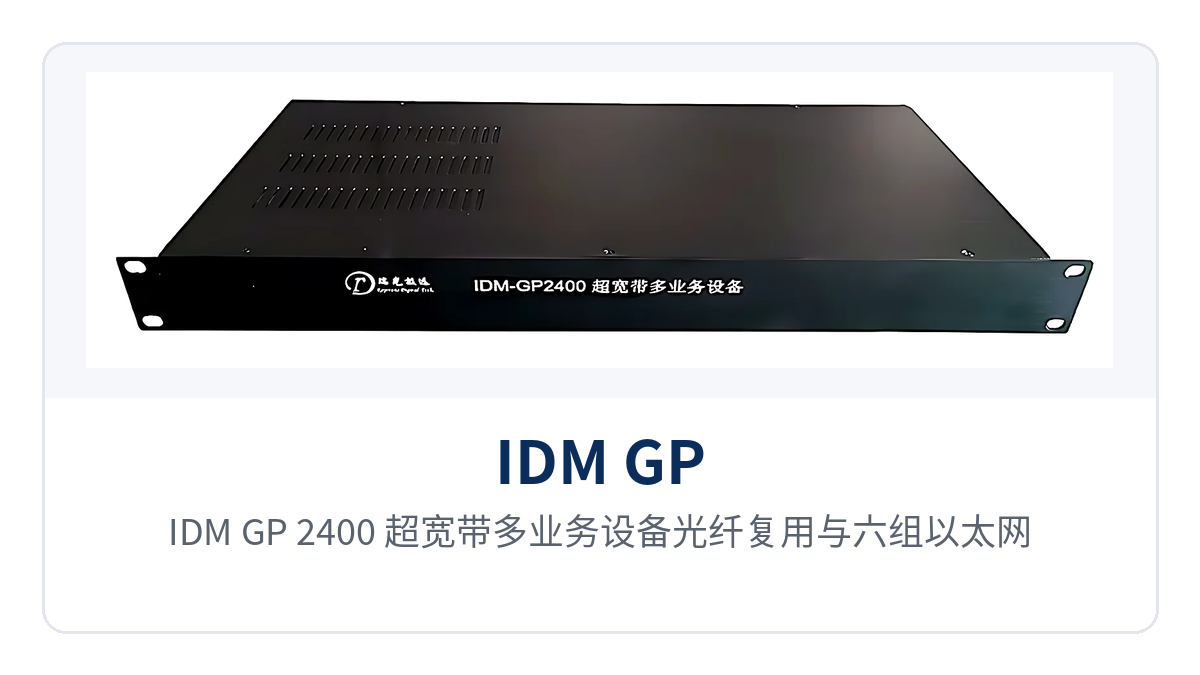

图1：IDM GP-2400 超宽带多业务设备整机正面外观，19英寸1U机箱与前面板运行、告警指示灯
六组以太网的物理隔离在设备内部完成：每组接口配独立的封装与转发通道，带宽各自独占，不靠VLAN划分。一组通道出现广播风暴、环路或端口故障时，其余通道的带宽与时延不受影响，这是物理隔离与逻辑隔离在专网场景中的关键差别。

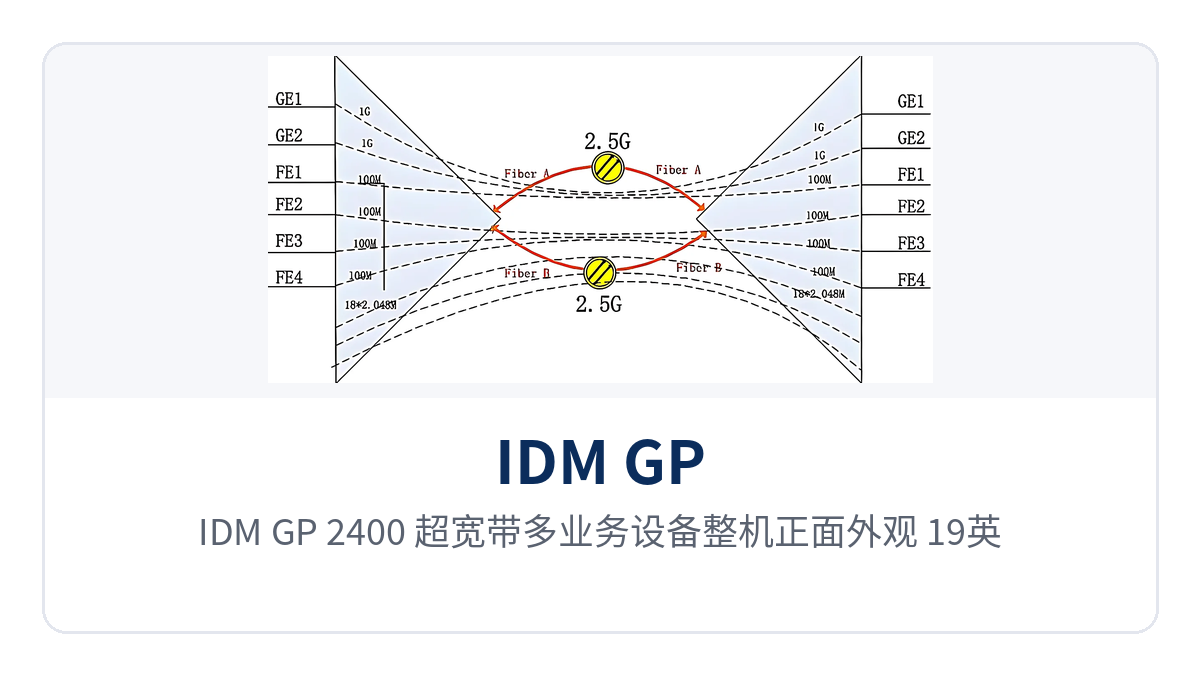

图2：IDM GP-2400 超宽带多业务设备光纤复用与六组以太网物理隔离原理框图
一台设备能同时承载哪些业务
IDM GP-2400 超宽带多业务设备把光纤传输、两组隔离千兆、四组隔离百兆与双电源输入集成在一台1U设备内，替代过去按网络分区分别布放的多台光电转换设备。各项能力与对应接口标准列于下表，配置清单与投标参数可直接引用。
| 功能项 | 功能说明 |
|---|---|
| 2.5G光纤传输 | 光口为SFP，速率2.5Gbps，单模（可选多模），波长1310/1490/1550nm可选，一条光纤同时承载六组以太网业务 |
| 2组千兆隔离 | 提供2组物理隔离的线速1000M以太网口，每组独占1000M带宽，符合IEEE802.3 |
| 4组百兆隔离 | 提供4组线速物理隔离的100M以太网口，四组独立封装与转发，可分别接入办公、监控、会议与调度网络 |
| 双光口热备份 | 提供2个2.5Gbps SFP光口，可组成1+1保护，主用光路断纤或收光劣化时业务倒换到备用光路 |
| 双电源输入 | 支持AC220V与DC-48V两种供电制式，可选双电源配置，两路分别引自不同配电回路 |
| 集中组网 | 可组建点对点、链型与集中型点对多点网络，也能与IDM OMP综合业务平台、MSAP-G3CP汇聚型设备混合组网 |
| 低功耗宽温运行 | 整机功耗≤15W，工作温度-20℃ |
核心参数
参数分光接口、以太网接口、供电与环境三部分，下表数值取自产品资料，未标注测试条件的指标按常温常湿的机房环境理解。项目核算时按实际配置逐项复核，选配光模块的距离等级决定链路可用长度。

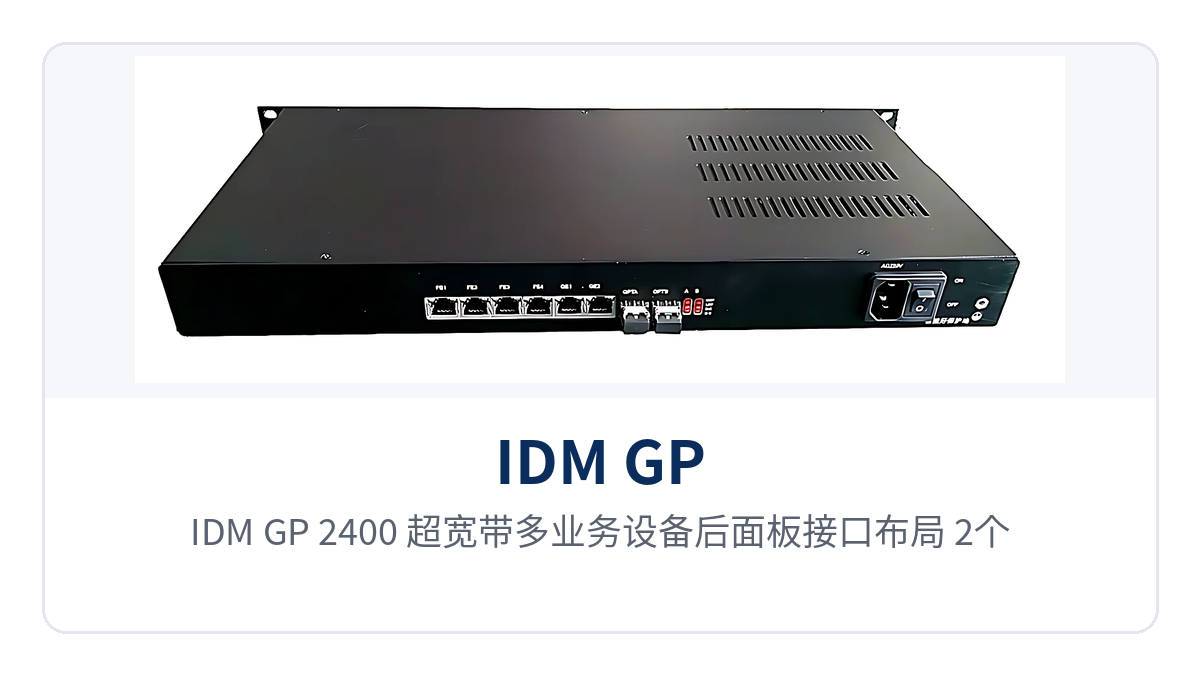

图3：IDM GP-2400 超宽带多业务设备后面板接口布局，2个SFP光口、2组千兆与4组百兆RJ45、双电源端子
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光接口类型 | SFP | 可插拔模块，按距离与波长更换 |
| 光纤模式 | 单模（可选多模） | 按线路距离与纤芯条件选型 |
| 光口速率 | 2.5Gbps | 六组以太网业务共享该光路带宽 |
| 光口数量 | 2个 | 可组成1+1热备份 |
| 波长 | 1310/1490/1550nm | 两端成对使用，同一链路两端波长匹配 |
| 发光功率 | -1~-10dB | 以光功率计实测值为准 |
| 接收机灵敏度 | 优于-24dBm | 可据此核算链路损耗预算 |
| 传输距离 | 20km/40km/80km | 按选配SFP模块的距离等级确定 |
| 以太网接口 | 6组RJ45 | 2组线速千兆＋4组线速百兆，物理隔离 |
| 传输速率 | 10M/100M/1000M | 符合IEEE802.3，全/半双工/自适应 |
| 供电方式 | DC-48V/AC220V | 可选双电源供电 |
| 整机功耗 | ≤15W | 含光模块的整机值 |
| 工作温度 | -20℃~+50℃ | 机房、机柜与宽温站点环境 |
| 相对湿度 | 0~95%（无凝结） | 相对湿度上限 |
链路能否长期稳定取决于损耗预算，而不只看标称速率。发光功率-1~-10dB、接收机灵敏度优于-24dBm，两端之间留出的余量要覆盖光缆衰减、熔接点与跳线损耗。现场先用光功率计实测收光，再与-24dBm门限比对并留出余量，接近门限时先清洁法兰与跳线端面，仍不足再按距离等级换用功率预算更高的模块。
2.5G光纤热备份与物理隔离怎么保障专网不中断
两个2.5G光口可按1+1方式配置热备份，主用光路承载全部六组以太网业务，备用光路同步待命。主用链路断纤、光模块失效或收光劣化到门限以下时，业务自动倒换到备用光路，站点之间的数据不随单点故障停止。这一机制在政府专网光纤通信方案与军队应急通信车方案中尤为重要，瑞光极远（Raytrans）可结合PDH、SDH设备厂家的产品线为该类场景提供配套选型。

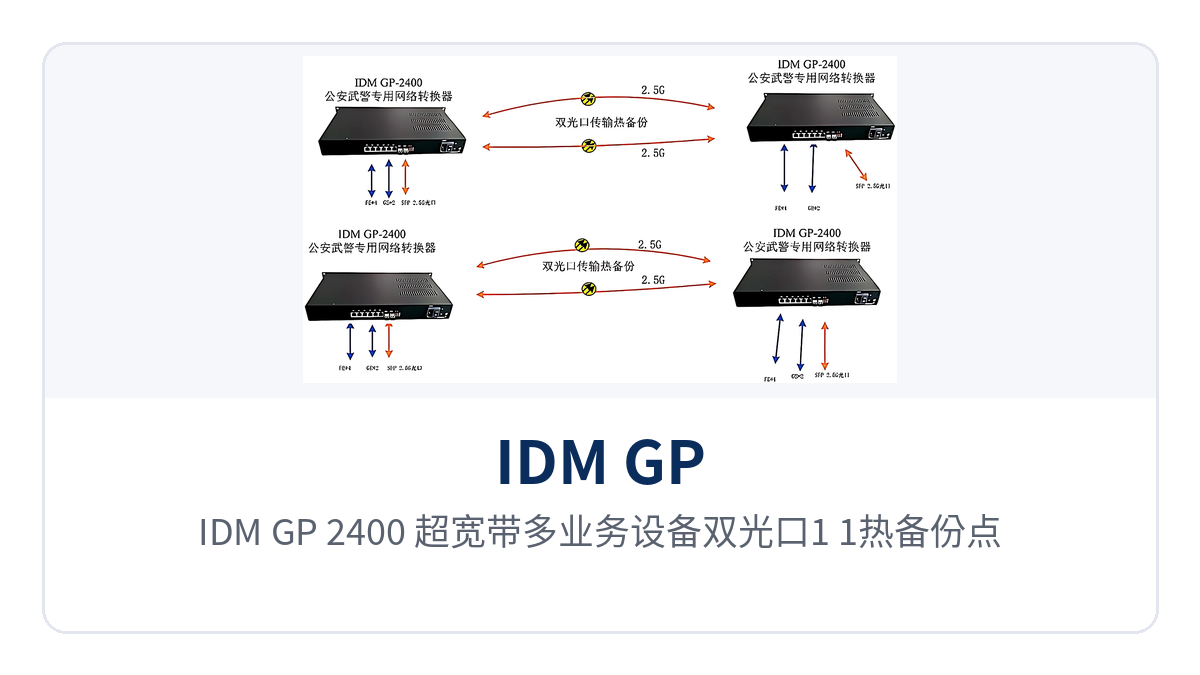

图4：IDM GP-2400 超宽带多业务设备双光口1+1热备份点对点组网示意，两端经两路2.5G单模光纤互连
倒换效果要在开通时做实：先确认两条光纤分别走不同路由、不同端子，避免同一管道施工同时中断两路；再断开主用光纤，观察千兆与百兆通道是否继续转发，业务侧有无丢包与延时突变。验证通过后把光纤编号、波长、电源回路与接口分配写入竣工资料，扩容时按图施工即可。
典型应用场景
IDM GP-2400 超宽带多业务设备以点对点部署为主，也可按链型或集中型点对多点方式收拢沿线站点，中心侧与IDM OMP综合业务平台、MSAP-G3CP汇聚型设备混合组网。电力、轨道交通与部队武警专网的网络分区方式不同，六组隔离通道的分配方式也各有侧重，产品展示中可直观看到各组接口的独立封装结构。

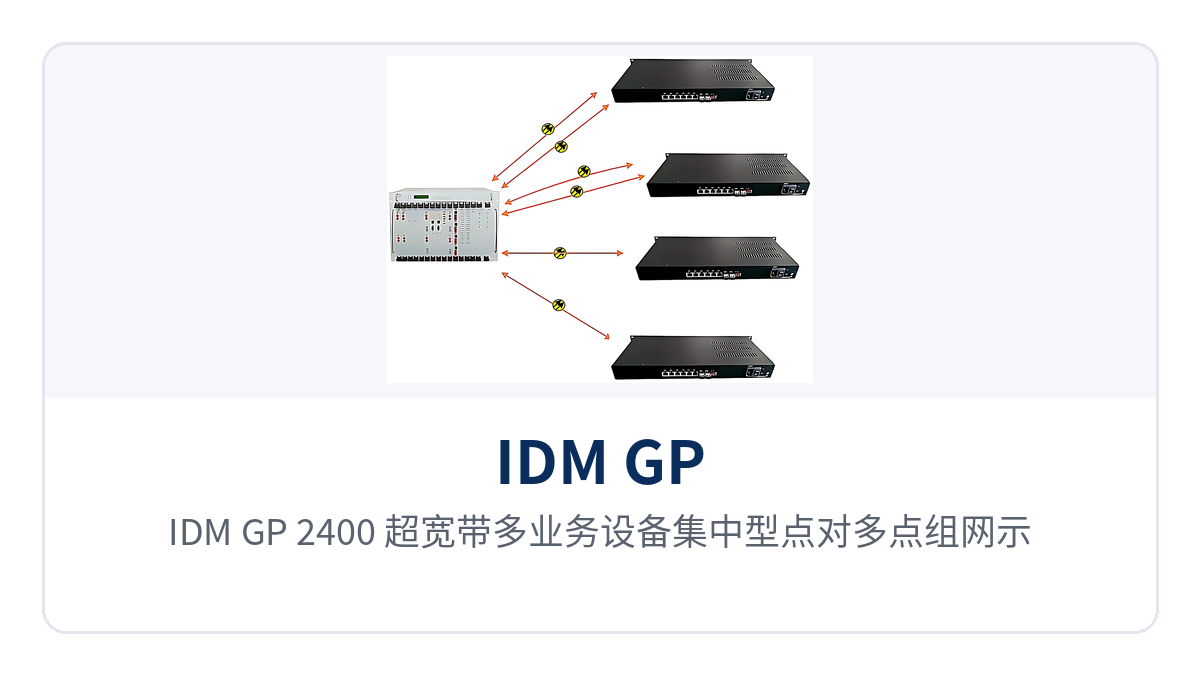

图5：IDM GP-2400 超宽带多业务设备集中型点对多点组网示意，多个远端站点经2.5G光纤汇聚至中心平台
电力专网：变电站生产数据与视频监控分网承载
变电站与调度站之间通常同时运行生产控制数据、视频监控、办公网络与调度话路。IDM GP-2400 超宽带多业务设备在每座站点放一台，用一条2.5G单模光纤把六组以太网业务合路回传，生产控制与综合数据分走两组隔离千兆口，监控与办公分走百兆口，边界按接口划开，不需要在交换机上逐个配置VLAN。作为专注政府专网光纤通信方案的PDH与SDH设备厂家，瑞光极远（Raytrans）在该场景中按站点条件灵活配置接口组合。
供电侧可按站点条件选AC220V或DC-48V，通信机房常见的-48V直流电源可直接接入；选双电源配置时两路分别引自不同配电回路。整机功耗≤15W，站内UPS与蓄电池的容量核算压力小，-20℃~+50℃的工作温度也适配未装空调的站房。
轨道交通：区间站点行车数据与监控图像同纤回传
车站、车辆段与区间设备房沿线路分布，距离长短不一，每处都要传送行车数据、监控图像与办公业务。IDM GP-2400 超宽带多业务设备按链型或集中型方式部署，一条2.5G光纤把六组以太网业务送到沿线站点，区间不必为每类业务单独敷设纤芯。Raytrans作为光端机厂家，在该类项目中按区间损耗逐段核算光功率预算。
接收机灵敏度优于-24dBm，长距区间链路的收光余量按光功率计实测值核算，20km/40km/80km三档模块按区间损耗选型。监控与行车数据分走不同隔离通道，某一路出现异常流量时另一路照常转发，故障范围可以限定在单个网络分区内。
部队与武警专网：物理隔离划开业务边界
部队与武警专网的远端站所多为少人值守，供电与现场维护条件有限，对业务独立性与链路连续性要求高。IDM GP-2400 超宽带多业务设备用六组物理隔离以太网口把涉密与非涉密业务分别承载，从接口层就分开，不依赖VLAN或隧道策略，运维人员不必掌握复杂的配置方法。瑞光极远在军队应急通信车方案中常将该设备与PDH、SDH设备厂家配套的传输平台组合使用，按车载机柜空间与供电条件选配。
两个2.5G光口组1+1热备份，站间光缆一处中断时业务倒换到备用光路；1U机箱、≤15W功耗与-20℃~+50℃工作温度，便于装进通信车机柜或野外机柜。面板配运行与告警指示，值班人员看指示灯即可判断光路与电源状态。
怎么选型、安装与开通调试
选型按网络分区数量、光路条件与供电条件三项核对，开通按电源、光路、业务三层逐层验证。三项核对结果直接决定接口配置、光模块等级与电源接线方式，确认后再下单，可以避免设备到位返工。
- 网络分区：先数清需要几路互不相通的以太网，千兆业务几组、百兆业务几组，超过2组千兆时按业务重要性把次要通道降到百兆口；
- 光路条件：确认单模还是多模、距离落在20km/40km/80km哪一档、是否具备两路光纤做1+1热备份，按发光功率与灵敏度核算损耗余量；
- 供电条件：确认站点有AC220V还是DC-48V，需要双电源时两路分别引自不同配电回路，整机按≤15W预留；
- 安装顺序：先固定1U机箱并做保护接地，再插装SFP模块与网线，然后上电；
- 开通顺序：先看光口收光与面板指示，再逐组验证千兆与百兆通道的连通与带宽，末尾做一次断纤倒换试验。
现场常见的返工是光模块波长与对端不一致：1310nm与1490nm、1550nm模块要成对匹配，单纤双向与双纤双向的接法也不同。收货时按订货清单核对模块型号与数量，比开通时逐段排查省时间。
常见问题
为地铁、机场、军队这类场所选配双环热备切换设备，要重点核对哪些条件？
选配时先按站点业务清单逐项核对接口条件：接入的 E1 路数、电话与 V.22 接口数量，以及两条传输网络是否都能承载这些业务。其次核对网络条件，承载网络需在 2 个以上，且各网络网管能独立控制切换，并具备多网络切换互锁，避免网络同时旁路造成误切。再次核对运维条件：切换是否按通道进行、是否支持告警即切与告警消失复位待用，网管能否清晰呈现设备与通道告警。最后确认这一场所的业务连续性要求是否值得用双网络通道资源去换，接口类型与数量以厂商技术资料为准。
查看完整回答设备长期运行需要做哪些维护检查，怎么确认双环热备一直处于可用状态？
日常维护以网管巡检为主。运行中通过多网络网管分别查看主环与备环的设备告警和通道告警状态，确认两条网络都在正常上报、没有被屏蔽或旁路；定期核对业务通道是否仍在主用侧承载、备用侧是否处于待用状态；结合告警记录复看历史切换，确认每次告警即切与复位待用都按预期执行。设备在设计上尽可能少用有源器件，切换环节自身故障率低，现场一般不需要频繁检修。若某条网络的告警长期不消失，先按链路消缺，再让该侧回到备用待用状态。
查看完整回答传输线路出现误码时，双环热备切换设备会自动切到备环吗，应该怎么处理？
设备对数据通道一般不因线路误码直接切换，而是通过网管系统发出切换指令，把误码风险交给人机可控的运维流程处理。发现误码时，先经多网络网管分别查看主环与备环的设备告警和通道告警，判断误码出现在哪一段；随后核对误码段的尾纤、光模块与接头，尽量在原链路上消缺；再按运维策略通过网管手动把受影响的业务通道切到备环；等到故障排除、告警消失，原主用侧转为备用待用。这样既保住业务连续性，也避免因瞬时误码反复倒换。
查看完整回答设备的 E1、电话、V.22 三类业务接口分别对端接什么设备，线怎么接？
双环热备切换设备按业务类型分接口接入：E1 接口对接调度或传输侧的 E1 业务设备，电话接口对接程控交换机或调度话机，V.22 接口对接窄带数据终端。先把用户侧三类业务按接口类型逐一接到切换设备，再把两条传输网络分别接到设备的网络侧接口，业务经用户接口接入后由设备送往两条网络。接线前核对对端设备的接口制式与阻抗，一路业务对应一条通道，便于主环告警出现时按通道切换。具体接口类型与数量以厂商技术资料为准，现场施工建议先做单条业务的环回验证再接入全部通道。
查看完整回答同一路业务同时在主环和备环上传输，会不会占用两份网络通道资源？
会。E1、电话以及 V.22 业务在双环热备下都同时在主环与备环上传输，同一路业务在主、备两条网络上各占用一份通道资源，接收端按告警状态从可用的一侧选优接收。这是用资源换可靠性的工程取舍：单条网络出现设备故障或通道告警时，业务由另一条网络继续承载，用户终端不必重拨或重连。也正因为如此，选型和扩容时要把两条网络的通道容量一并核算，确保主环与备环都有足够通道承载全部业务。这正是瑞光极远、Raytrans 研制的多业务光端机双环热备方案的价值所在。
查看完整回答
