IDM-ENT448电话光端机

IDM-ENT448 是北京瑞光极远数码科技有限公司（Raytrans）研制的一款8话4网4E1电话光端机，用于把8路模拟电话、4路百兆以太网与4路E1业务复用到一条155Mbps光传输通道。作为专业光端机厂家，瑞光极远在产品展示中突出该设备采用19英寸1U标准机箱，交流220V与直流-48V两种供电制式可选配双电源，单台设备即可承担一个专网站点的语音、数据与中继接入。该款电话光端机兼具多业务光端机与PDH光端机的技术特征，适用于政府专网光纤通信方案及军队应急通信车方案等场景，整机以光端机的高可靠性与灵活组网能力满足专网接入需求。

核心参数速览：8路电话 · 4路百兆网口 · 4路E1透传 · 双电源可选 · 155Mbps光口 · 接收灵敏度优于-36dBm

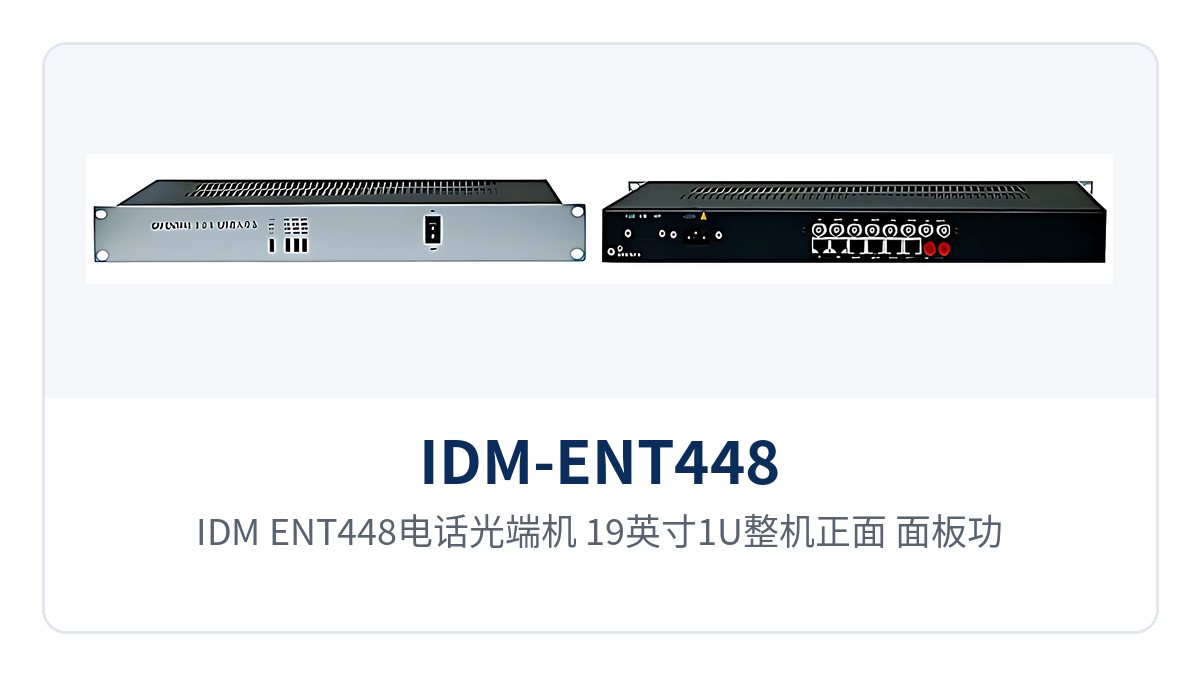

图1：IDM-ENT448电话光端机 19英寸1U整机正面 面板功能开关与电源光路告警指示灯

8话4网4E1电话光端机是什么设备

8话4网4E1电话光端机是一类把话音、数据和E1中继三类业务收进同一对光纤的点对点传输设备，8话、4网、4E1分别对应电话路数、以太网口数与E1通道数。IDM-ENT448 的定位就是用一个1U机框替代三台单业务设备，让远端站点只占一个机位、只走一条光链路，属于典型的多业务光端机产品展示形态。

设备的机箱尺寸为440×230×45mm，在标准19英寸机柜内只占1U空间，面板设有功能控制开关与告警指示。机柜空间紧张的变电站通信屏、车站通信机械室、执勤点机柜都按1U预留即可，相邻机位仍可留给其他业务设备。

从接线方式看，三类业务的现场分工很清楚：电话口接话机或用户板，以太网口接数据设备与摄像头，E1口对接既有PCM或交换侧数字中继。作为一款1U机架式电话光端机，IDM-ENT448 的接口全部按行业通用标准做，施工队按既有配线规范接线，不必为某一类业务另配转换设备。

核心参数：光口、电话、E1与以太网指标

下表分功能与性能两组列出 IDM-ENT448 的能力，功能表对应机箱结构、业务接口与运维功能，性能表对应光口、电话、E1、以太网、供电与环境条件。核对配置清单、编制招标应答或做链路功率预算时按行取用，参数口径与适用条件一并列出。

功能总览

功能项	功能说明
8路电话接入	提供8路模拟电话接口，支持来电显示，可对接话机、传真机与交换侧用户接口
4路以太网共享100M	4路RJ-45百兆电口共享线速100M带宽，可划分VLAN隔离业务
4路E1透传	4路E1通道以透传方式承载，不改变帧内容，用于中继延伸或对接既有PCM、SDH设备
单纤155M复用	电话、以太网与E1业务复用进一条155Mbps光通道，一对光纤完成站点互联
双电源可选	交流220V与直流-48V两种供电制式可选配双电源，按站点电源条件订货
告警与功能控制	面板提供功能控制开关与告警指示，电源、光路与业务状态在机正面可直接读取
1U机架安装	19英寸1U标准机箱，440×230×45mm，标准机柜内占1U安装空间

接口与性能参数

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按现场光缆成端方式选配
光纤模式	单模（可选多模）	按链路条件选配，收发两端成对配置
光线路速率	155Mbps±50ppm	三类业务共用同一条光通道
波长	1310nm	与对端设备成对配置
发光功率	-2～-11dBm	发射侧输出光功率范围
接收机灵敏度	优于-36dBm	接收侧正常工作的光功率下限
电话接口	音频范围300Hz～3400Hz，阻抗三元复式200Ω+560Ω//0.1μF	ITU G.711中A律压缩，环路电流25mA/路
E1接口	码速率2048Kbps、码型HDB3，支持ITU-T G.703，阻抗75Ω/120Ω	帧结构PCM30/31，随路信令
以太网接口	RJ-45，10/100Base-T，10M/100M	支持IEEE802.3，全/半双工/自适应
供电方式	DC-48V 或 AC 220V	两种制式可选配双电源
整机功耗	40W±10%	按整机核算，含全部业务同时工作
工作温度	0℃～40℃	湿度≤90%（无凝结状态）
外形尺寸	440×230×45mm	19英寸1U机箱，标准机柜安装

三类业务怎么在同一根光纤上互不干扰

话音在设备内部按 ITU-T G.711 中A律压缩为64Kbit/s码流，装入 PCM30/31 帧结构的E1时隙，再与以太网业务一并复用到155Mbps光通道。E1接口码速率2048Kbps、码型HDB3，符合 ITU-T G.703 建议，阻抗可选75Ω或120Ω，信令采用随路信令，帧内容对设备透明。这一复用机制正是PDH光端机与多业务光端机在专网场景中的典型实现方式。

三类业务在设备内部各走独立通道，互不改写，也互不占用对方带宽。电话通道按64K时隙逐一分配，单机放号8路；E1通道保持2048Kbps帧结构与HDB3码型不变，做透传；以太网通道单独成帧。

• 电话通道：模拟话路经G.711编码进入64K时隙，8路独立放号，环路电流25mA/路，音频范围300Hz～3400Hz，通话质量按窄带话音标准衡量。
• E1通道：4路E1以透传方式承载，码速率2048Kbps、帧结构PCM30/31，对端设备收到的帧与源端一致，中继信令不受中转处理影响。
• 以太网通道：4路RJ-45电口共享线速100M，符合IEEE802.3，全/半双工自适应，按VLAN划分后不同业务的数据互不可见。

接口标准统一带来的现场价值是接线与既有系统一致。交换侧按E1数字中继或模拟用户接口接入，用户侧按话机放号，数据侧按RJ-45上联，工程队不必为某一类业务单独追加协议转换设备。对光端机厂家而言，这种标准化接口设计也降低了现场施工与后期维护的门槛。

接收灵敏度优于-36dBm对弱光长距链路意味着什么

接收机灵敏度优于-36dBm，意思是接收侧在光功率低至-36dBm时仍能正常解出业务信号，这是判断一条光纤链路能拉多远的硬指标。按发光功率下限-11dBm与灵敏度-36dBm核算，链路允许的光功率预算约为25dB，弱光余量正是长距离与多接头链路的容错空间。

按 ITU-T G.652 单模光纤在1310nm窗口的典型衰减0.35dB/km估算，25dB预算在扣除法兰与熔接点损耗后仍可覆盖数十公里量级的站点间距。工程上按实际距离、接头数量与光纤老化程度逐段核算，留出检修余量后再定型光模块与光口类型。

弱光稳定承载对专网站点的意义在于容错。老旧线路接头多、雨季衰减增大、光缆多次割接后损耗累积，这些情况都会让收光功率往下掉，灵敏度余量足够的设备不会因此掉话或丢包。开局与年检时用光功率计实测收光值，与-36dBm的灵敏度门槛对比，即可判断链路是否仍有裕量。在政府专网光纤通信方案与军队应急通信车方案中，这种弱光容错能力往往是链路设计的硬性考核项。

双电源可选与40W功耗适合什么样的站点

IDM-ENT448 支持直流-48V与交流220V两种供电制式，并可选配双电源，通信机房按-48V直流接入电源列头柜或蓄电池组，只有市电的站点选交流220V机型。双电源配置下两路电源分别引自不同空开，单路失电时业务仍能保持运行，这是无人值守站点看重的供电结构。

整机功耗40W±10%，按整机口径核算，折算到一个站点上相当于一盏照明灯的用电量。功耗低意味着蓄电池后备时长更有余量，机箱内发热少、机房空调负荷轻，1U机箱的散热空间也更容易保证。

• 供电前核对：确认电压等级与极性、空开容量与接地方式，双电源两路分别引自不同空开。
• 运行中关注：机框告警指示与电源状态指示是否正常，蓄电池放电试验期间观察通话与数据是否稳定。
• 检修时复核：更换电源模块或调整供电制式后，重新核对空开容量与接地，避免两路电源共用一个空开。

瑞光极远（Raytrans）作为光端机厂家，在电话光端机、PDH光端机及多业务光端机的产品展示与方案交付中，均按上述供电与运维口径提供选型支持，便于政府专网光纤通信方案与军队应急通信车方案的现场落地。

怎么安装与开局调试

安装与调试按机箱就位、光路成端、供电接入、接口对号、加电核对五段推进，每完成一步记录接口与业务的对应关系。这份记录是后续扩容、故障定位与运维交接的直接依据，现场按下面的顺序逐项核对即可。

1. 机箱就位：在标准机柜内按1U空间固定19英寸机箱，配线区与走线槽按施工图定位，机箱前后留出散热与接线空间。
2. 光路成端：光接口为FC（可定制SC等），单模光纤（可选多模），波长1310nm按对端成对配置，法兰与尾纤逐一清洁。
3. 供电接入：按站点条件接-48V直流或220V交流，选配双电源时两路分别引自不同空开并做好接地。
4. 接口对号：电话口接话机或交换侧用户板，E1按75Ω同轴或120Ω平衡线缆接线，以太网口接数据设备并标注VLAN归属。
5. 加电核对：观察面板电源、光路与告警指示，抽查8路话路通话质量、4路E1误码与以太网链路状态，实测收光功率并记录归档。

差异化价值

8路电话4路以太网光端机的三项能力分别对应机位空间、链路裕量与供电条件，下表把能力与现场价值逐条对应。选型比价时按行提取需要的项目，项目应答与商务比价可以使用同一份事实，表中描述与参数表口径一致。

差异化点	具体能力	对应现场价值
8路电话4路百兆4路E1同纤复用	8路电话、4路共享100M以太网（可划分VLAN）与4路E1透传复用到一条155Mbps光通道	一个站点只用一台1U设备与一对光纤，机位、光纤芯数与设备数量同时收敛
接收灵敏度优于-36dBm	发光功率-2～-11dBm，接收灵敏度优于-36dBm，链路预算约25dB	弱光、长距、多接头链路仍能稳定承载电话与数据，减少中继与改造投入
双电源可选与40W功耗	交流220V与直流-48V可选配双电源，整机功耗40W±10%	机房直流与站点市电两种环境都能就位，蓄电池后备时长的余量更足

典型应用场景

三类专网对IDM-ENT448的配置侧重不同：电力专网看中话路与E1中继的兼容性，轨道交通看中沿线站点的统一备件，军队与政府专网更看重供电连续与链路独立。以下按行业说明组网位置与配置要点。

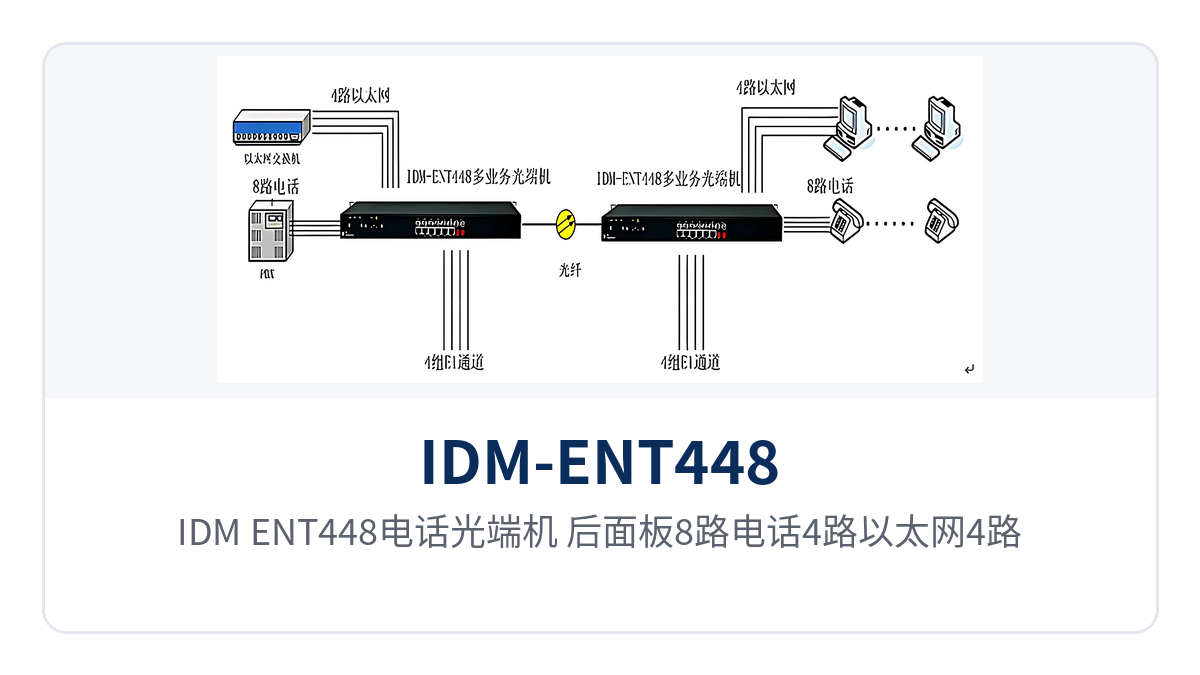

图2：IDM-ENT448电话光端机 后面板8路电话4路以太网4路E1接口布局与点对点组网示意

电力专网：变电站调度电话与远动数据同纤回传

变电站与供电所沿线路布点，既要保证调度电话连续可用，也要把远动数据与站内监控回传调度中心。IDM-ENT448 在变电站侧承担接入：调度与行政话机接入8路电话接口放号，与调度中心之间的中继经4路E1延伸，远动数据与监控回传走百兆以太网口。

变电站通信屏按1U预留机位，设备与配线单元相邻布置，巡检与更换的动线短。话路不够时按站点话务量换配更大容量机型，接口型式与接线规范保持同一套，改造时配线不必重做。

轨道交通：车站与区间值守点话路集中接入

轨道交通的车站、车辆段与区间值守点沿线路分布，各站话机数量按车站等级差异较大，站间还需E1通道承载专用通信业务。IDM-ENT448 按站点业务清单配置，4路E1用于站间中继延伸，4路以太网承载车站业务数据与视频回传。

19英寸1U机箱便于在通信机械室统一安装，沿线站点按同一型号备件，备件种类收敛。区间值守点多为无人值守，双电源可选与40W级功耗对蓄电池容量与机房散热的要求都不高。

军队与政府专网：执勤点电话与专网数据独立传输

军队与政府专网对通话可用性和链路独立性要求明确，执勤点、驻点与指挥节点之间按专网独立组织通信。IDM-ENT448 在执勤点侧承担接入：交换侧按E1或模拟用户接口接入，用户侧放号到各岗位话机，专网数据经以太网口上联，三类业务共用一条光纤。

设备安装在机柜内，面板告警指示与端口编号是现场定位的依据，按编号更换备用机即可恢复业务，站点的通信恢复不依赖厂家到场。执勤点通常不具备专业维护力量，面板指示足够直观，值守人员在电话里就能把故障位置报清楚。

结语

8话4网4E1电话光端机把三类业务收进一台1U设备：IDM-ENT448 用一条155Mbps光通道同时承载8路电话、4路共享100M以太网与4路E1透传，接收灵敏度优于-36dBm，220V与-48V可选配双电源，整机功耗40W±10%。

对电力、轨道交通与军队政府专网而言，价值在于站点只占1U机位、只走一对光纤，弱光长距链路仍有裕量，机房直流与站点市电两种供电环境都能就位。具体接口型式、供电制式与光纤距离按站点条件确定，参数以厂家技术资料与商务确认为准。
