IDM-8ENT电话光端机

IDM-8ENT 8路电话8路E1光端机是北京瑞光极远数码科技有限公司（Raytrans）研制的一款155M多业务光端机，由一台19英寸1U机箱同时提供8路电话、8路E1与8路以太网接口，三类业务收进同一条光纤。作为专业的光端机厂家，瑞光极远在该产品上延续了产品展示中多业务光端机的一体化设计思路。设备两端对开使用，局端侧接入交换机的模拟用户或数字中继资源，远端侧还原出话机、E1与以太网接口，站点侧只需一对光纤即可开通，适用于政府专网光纤通信方案与军队应急通信车方案等场景；该系列也涵盖PDH光端机等不同形态，便于按需选型。

核心参数速览：8路电话 · 8路E1 · 8路以太网 · 线速100M共享 · E1环回 · 220V/-48V可选

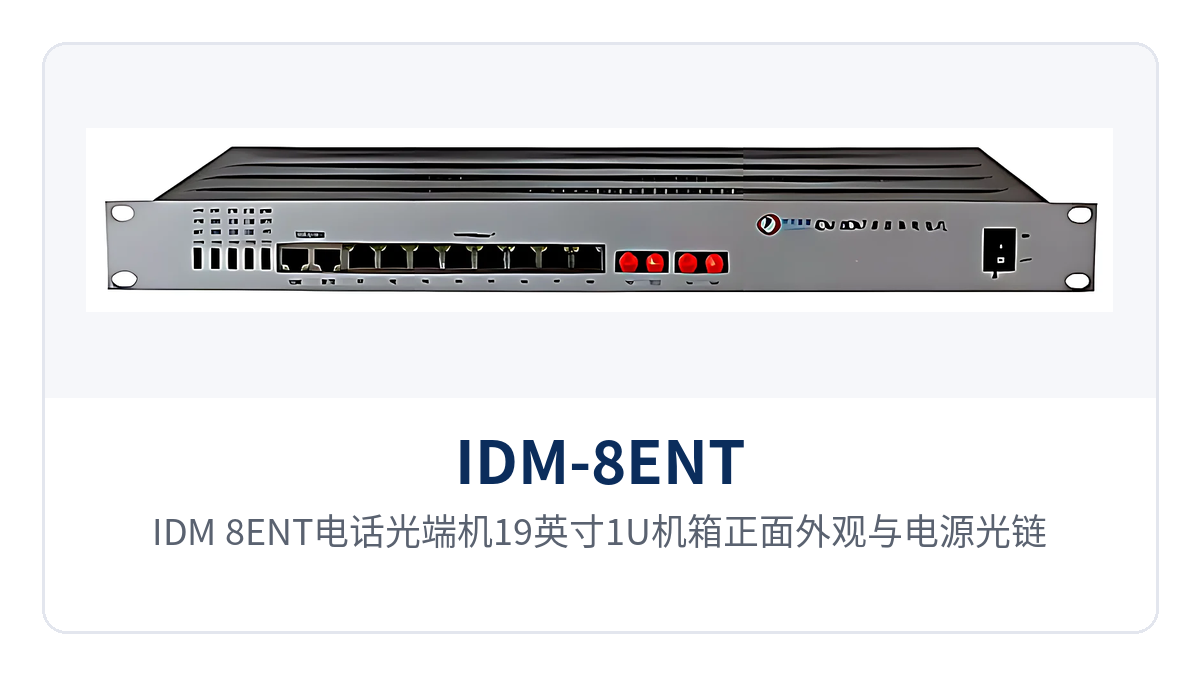

图1：IDM-8ENT电话光端机19英寸1U机箱正面外观与电源光链路指示灯

8路电话8路E1光端机是什么设备？

IDM-8ENT 8路电话8路E1光端机属于PCM综合业务光纤传输设备，是一款典型的多业务光端机，作用是把窄带话音、E1数字专线与以太网数据复用到一条155M光纤上，代替为每类业务各配一套传输设备的做法。市区站点用它突破双绞线在频带与传输距离上的制约，远郊站点用它越界放号、替代偏远小局与缓建交换局，两类场景共用同一套接入设备。作为PDH光端机家族中的综合业务机型，它在产品展示中常被归入电话光端机与多业务光端机的交叉类别。

一条155M光纤之所以能同时跑三类业务，是因为不同业务被切成彼此独立的通道：话音每路按64Kbps编成一个时隙，E1按2.048Mbps整条透传，以太网按帧交换后在分配到的带宽内共享。三类通道在设备内部各自成路，互不占用对方的时隙与带宽，电话振铃、E1专线与以太网数据可以在同一时刻同时在线。

三业务同纤怎么分工：8路电话、8路E1、8路以太网与2路RS232

三业务同纤的落点是接口数量与通道属性：电话、E1与以太网各自成组，互不折算。下表按功能项逐条列出IDM-8ENT的能力与适用条件，核对时先数话路与E1方向数，再看以太网口数量与供电制式，再确认串口设备是否需要随纤上送。

功能项	功能说明
8路电话业务接口	单台提供8路电话通道，局端侧对接交换机的模拟用户或数字中继资源，远端侧直接带话机，完成越界放号
8路E1透传	提供8组E1通道，按2.048Mbps整条透明传输，可对接既有PCM、SDH或交换设备，业务不重组
8路以太网共享线速100M	8组以太网通道共享线速100M带宽，各通道可任意划分VLAN，按业务网段做隔离
2路高速RS232	提供2路高速RS232数据通道，随话路与以太网一同上光纤，供串口设备远程接入
完善监测功能	面板告警与线路监测可及时判断线路运行情况，机房侧据此定位故障方向
E1通道本地远端环回	E1通道支持本地环回与远端环回，两端配合可在无人值守站点远程判断故障段落
双供电制式可选	220V与-48V两种供电制式可选，交流机房与直流通信站点都能按现场电源条件直接取电
19英寸1U机箱	标准1U机箱装入通信机柜，占一个机架位，站点不必为设备另留空间

核心参数与接口规格

参数按光接口、以太网、E1、电话、串口与供电分组列出，业务接口与光接口集中在后面板，配线时按接口丝印逐路核对。产品资料未给出的项一律标注为暂无相关信息，订货前向光端机厂家确认，避免按推测值做设计与报价。

项目	参数/指标	说明/适用条件
光接口速率	155M	三类业务经一条155M光纤链路承载
光接口型式	此处资料库暂无相关信息	光模块与接口型式以订货配置为准
传输距离	此处资料库暂无相关信息	按所选光模块与链路损耗核算，项目订货时确认
以太网接口	8组，共享线速100M	各通道可任意划分VLAN，带宽在8组之间共享
E1接口	8组，2.048Mbps	按ITU-T G.703组织，HDB3码型，整条透传
电话接口	8路	话路方向与接口类型以订货配置为准
串口	2路高速RS232	随业务上光纤，供串口设备接入
供电	220V / -48V可选	按站点电源条件选定
机箱	19英寸1U标准机箱	装入标准通信机柜
工作温度与湿度	此处资料库暂无相关信息	以随机技术资料为准
整机功耗	此处资料库暂无相关信息	以随机技术资料为准

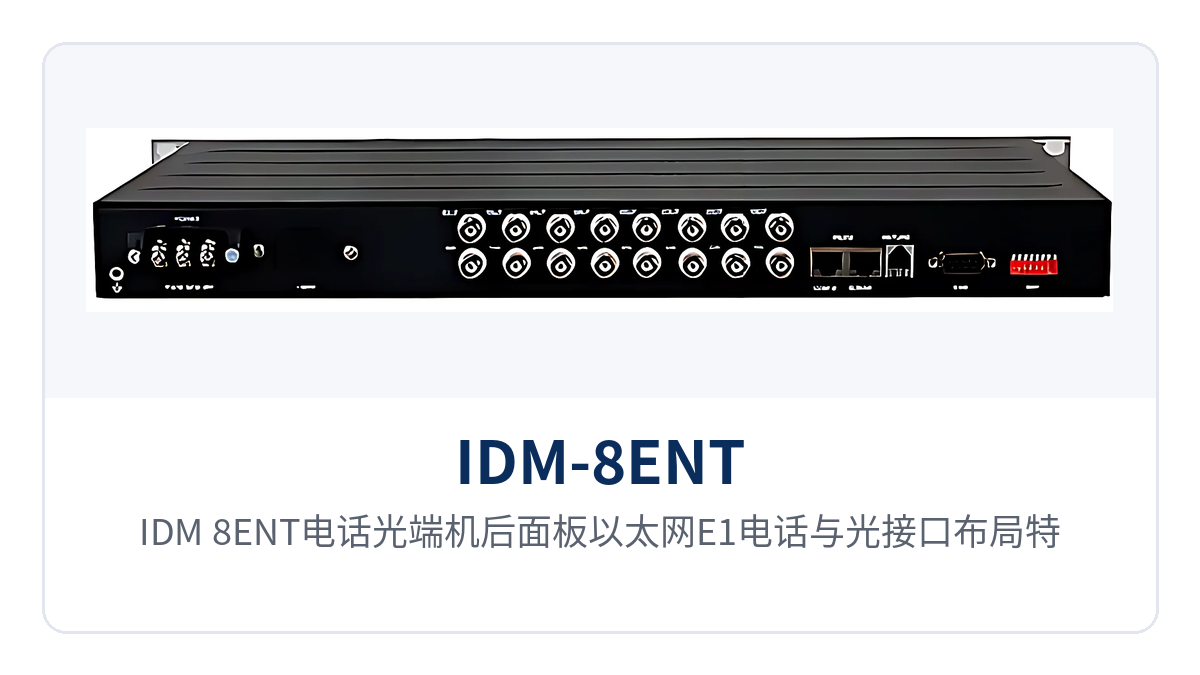

图2：IDM-8ENT电话光端机后面板以太网E1电话与光接口布局特写

8组以太网共享线速100M，为什么还要划分VLAN

8组以太网通道共享线速100M，指的是8个以太网口共用一条100M的线速通道，而不是每个口各占100M。共享不等于混跑：通道可以任意划分VLAN，把调度数据、视频监控、办公上网等不同业务网段隔开，一个网段的广播与故障不会漫延到另一个网段。

对专网站点来说，隔离比带宽更影响可用性。电力、公安、银行等专网往往在同一站点同时跑生产业务与管理业务，两类流量若走同一个广播域，一台终端中毒就可能拖垮整条链路。按VLAN把业务分开后，各网段独立转发，安全边界与故障边界同时清晰。瑞光极远（Raytrans）在政府专网光纤通信方案中常以此类多业务光端机作为接入层设备，正是看重VLAN隔离对专网可用性的保障。

带宽分配要按实际流量规划：100M线速通道由8个以太网口共享，站点同时接入多路视频时，建议把视频单独划一个VLAN并核算峰值流量。话路与E1不占用这部分带宽，因此以太网流量上升不影响电话通话与E1专线，两类业务的规划可以分开做。

E1本地远端环回怎么用：无人值守站点远程判障

E1通道支持本地环回与远端环回，作用是把故障段落从一条长链路上切出来定位。环回的意思是让E1信号在指定节点原路返回，两端设备配合测试，即可判断故障出在本端设备、光纤链路还是对端设备。

现场排障按由近及远的顺序推进，每一步只增加一个变量，从本端设备、光纤链路到对端业务侧逐层剥离，把一整条链路切成一段一段来验证。下面四步都能在机房侧远程完成，不必先在两端同时安排人手：

• 先在本端做本地环回，业务恢复正常说明本端设备与配线正常，故障落在光纤或对端；
• 再让对端做远端环回，本端仍能收到环回信号说明光纤链路正常，故障落在对端业务侧；
• 两端环回都不通，回到光接口检查链路损耗与接头连接，排除光纤断点与接头污染；
• 结合监测功能与面板告警判断线路运行情况，把结论回传机房后再安排上门。

无人值守站点省下的正是上门这一步。变电站、通信基站、营业网点这类站点平时无人值班，本地与远端环回配合监测功能，机房侧就能把故障锁定到具体段落，带什么备件、去哪一段处理可以提前定好，一次上门把问题解决。这一特性也使该光端机在军队应急通信车方案中具备现场快速判障的优势，车载站点同样无人常驻，远程环回可减少出动次数。

典型应用场景

电力、公安部队与银行金融三类站点的共同点是业务杂、站点散、上门成本高，IDM-8ENT按一台设备收口电话、E1与以太网三类业务，组网方式为点对点：局端与远端各放一台，中间一条光纤。相比只承载话路的8路电话光端机，站点不必再为E1与数据业务补一台设备，机柜与配线随之简化，产品展示的集成度优势在此类多业务站点尤为明显。

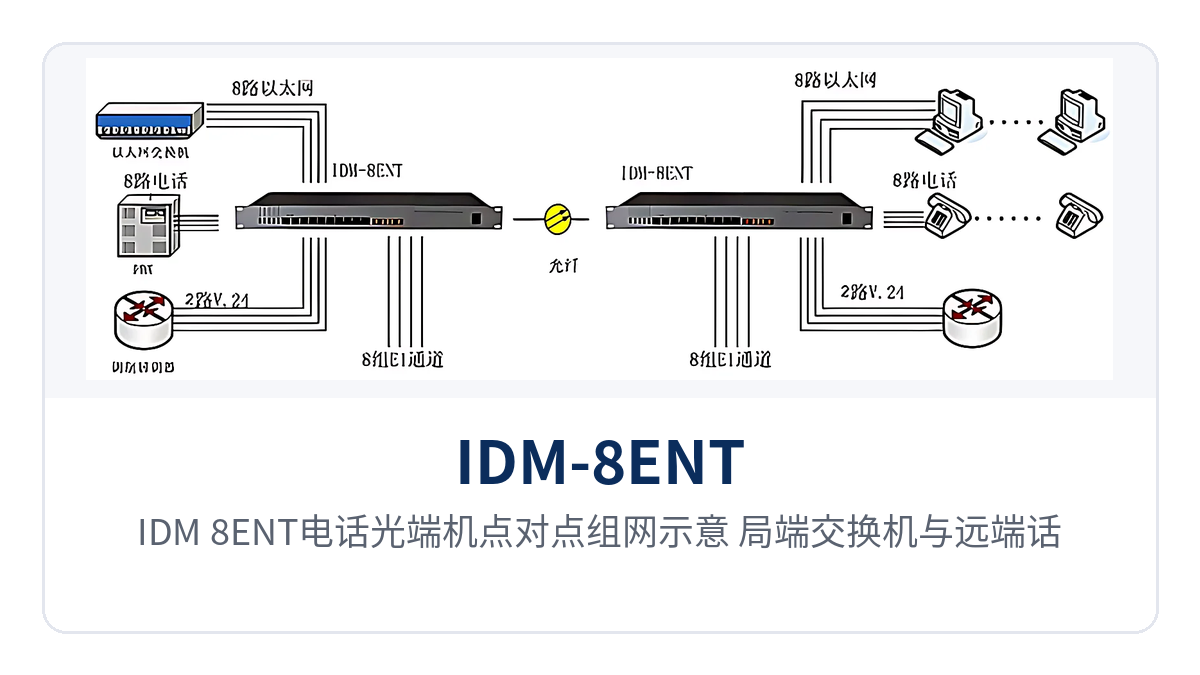

图3：IDM-8ENT电话光端机点对点组网示意 局端交换机与远端话机E1以太网接入

电力专网：变电站电话与远动E1同纤上送

变电站与调度中心之间既要通调度电话，也要通远动、计量等E1专线通道。IDM-8ENT在站内一台设备接入8路电话与8路E1，经一条155M光纤送到调度侧，话路与远动数据各走各的通道，数据流量波动不牵连调度电话。这类多业务光端机在电力专网中的典型价值，正是一台设备同时收口话路与E1专线。

站内机柜空间与电源条件按实际情况选型：19英寸1U机箱只占一个机架位，供电可在220V与-48V之间选择，通信机房的直流屏与交流配线都能直接取电，不必为设备另配电源屏。

公安与部队专网：执勤点电话与以太网一路回传

执勤点、检查站与营区之间的通信既要话音，也要内部网络。IDM-8ENT把8路电话与8路以太网一次送到远端，8组以太网通道按VLAN把执勤业务网与办公网隔开，两类终端同纤不同网段，互不干扰。在军队应急通信车方案中，这种一台设备收口话音与以太网的能力同样适用，车载空间有限时尤显紧凑。

这类站点多为无人值守，E1本地远端环回与线路监测功能的价值在这里体现：链路异常时机房侧先做环回测试锁定段落，上门次数随之减少，执勤点的通信恢复时间相应缩短，路远的点位尤其受益。

银行与金融专线：营业网点话路与数据集中回传

营业网点数量多、分布散，每个网点都需要电话放号与数据专线上行。IDM-8ENT在网点侧还原出8路电话与8路以太网，话路接网点话机，数据接柜面与自助设备，多条业务经一条光纤回到上级节点，网点侧配线与机位相应减少。

金融专线对可用性的要求体现在故障处置速度上：设备提供完善监测功能判断线路运行情况，配合E1环回与两端定位，把故障落在哪一段从现场猜测变成机房可判，上门之前就能备好备件。

选型与部署要点

选型从业务清单出发，把路数、供电、光接口与VLAN四项依次定下来，配置与报价才不会有反复。五项要点按现场顺序列出，前两项定容量与电源制式，后三项定光纤链路与网络规划：

• 数业务：先统计话路数、E1方向数与以太网口数量，分别对应8路电话、8路E1与8组以太网；
• 定供电：交流机房选220V，直流通信站点选-48V，两种制式在订货时选定；
• 定光接口与距离：光模块型式与传输距离按现场光缆与链路损耗确认，产品资料未给出固定值，提供链路参数由厂家核算；
• 划VLAN：按业务网段数量规划以太网通道的VLAN划分，视频与生产数据分开；
• 纳入巡检：把告警查看与环回测试写进日常巡检流程，无人值守站点据此减少无效上门。

结语

IDM-8ENT 8路电话8路E1光端机的价值在于把三类业务收进一台设备与一条光纤：8路电话、8路E1、8路以太网与2路RS232同纤承载，站点不必为话音与数据分别配置传输设备，偏远小局的放号与专线开通随之一台搞定。对于需要政府专网光纤通信方案的用户，这类PDH光端机可与既有PDH体系平滑对接，作为多业务光端机使用亦不浪费光纤资源。

对电力、公安部队与银行金融的专网站点来说，8组以太网共享线速100M并可按VLAN隔离，让多业务同网不同域；E1本地远端环回与线路监测把排障动作前移到机房。作为一台三业务同纤光端机，选型时按路数、供电制式与光接口三项确认配置即可落地。瑞光极远（Raytrans）作为光端机厂家，可为此类项目提供从选型核算到部署巡检的产品展示与技术支持。
