IDM-480 16E1+100M PDH光端机
16E1与4路百兆同板复用 一对光纤省两台设备 面板按键查看
16E1光端机采用超大规模集成电路开发的点对点光传输设备，它以简洁的单板结构实现了16组E1通道和4条100M线速以太网数据通道的混合复用及光传输，综合了PDH光端机和100M以太网光纤收发器功能。 IDM-480提供网管接口并具有用户辅助通道，告警监控功能完善，集成度高，功耗低，性能稳定，使用方便。IDM-480宽带网光端机是将传统的电信级E1光端机与以太网的光纤收发器进行融合的产品。
IDM-480 16E1以太网混合复用光端机是什么设备
IDM-480 16E1以太网混合复用光端机是一种点对点光传输设备，由北京瑞光极远数码科技有限公司（Raytrans）研制，用于在一条光纤上把16组E1通道与4路100M以太网业务混合复用后传输。设备以简洁的单板结构完成E1与以太网两类业务的复用与解复用，综合了PDH光端机与100M以太网光纤收发器的功能，是一款典型的PDH光端机产品。
站点侧原本要为E1专线配一台PDH光端机、为以太网另配一台百兆光纤收发器，两套设备各自占用机架位置与一对光纤。IDM-480把两类功能收进同一个1U机箱，一对光纤完成全部回传，机架空间、光缆芯数与备件种类都按一台设备核算。对于需要产品展示的选型场景，这种一体化设计也便于直观呈现设备能力。
核心参数速览：16E1+4×100M · 155M光速率 · 20km传输 · 双电源冗余 · 单板1U机箱 · 整机功耗<15W
供电采用~220V交流或-48V直流两种制式，两者也可互为冗余，适配交流机房与通信直流机房并存的站点条件。整机为单板设计、19英寸1U机箱，可装入标准机柜，也可按盒式形态就近放置；工作温度0℃~45℃，整机功耗低于15W。

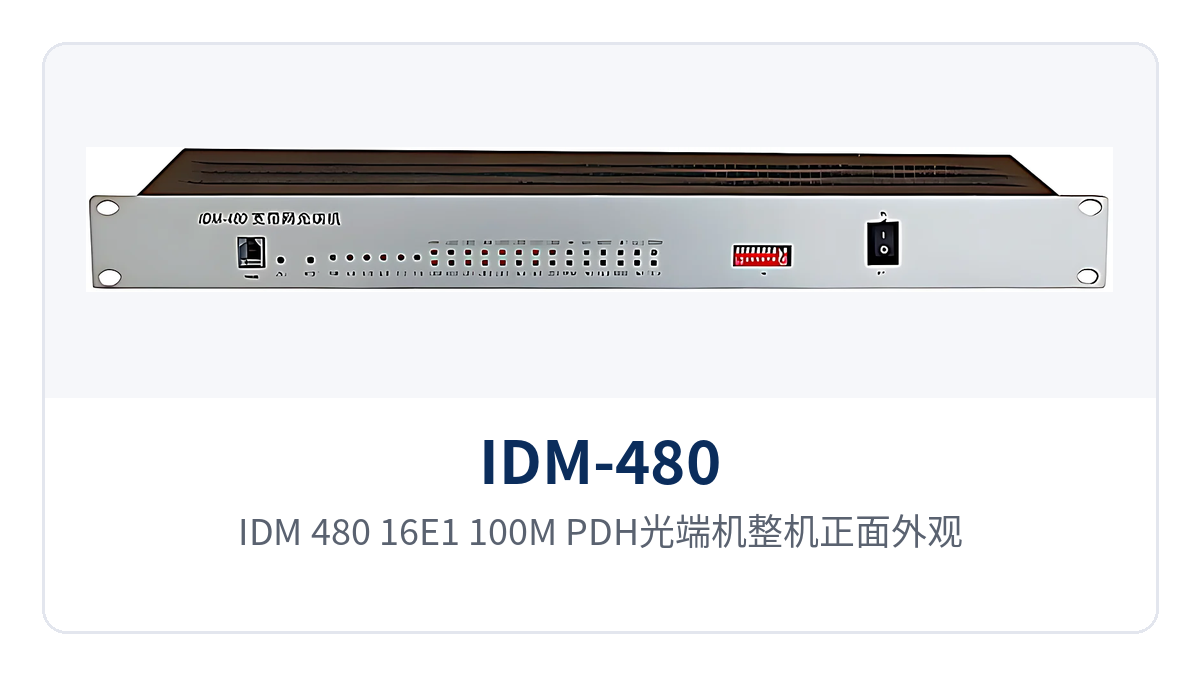

图1：IDM-480 16E1+100M PDH光端机整机正面外观，面板告警指示灯与电源单元布局
一块单板如何同时承载16E1与4路百兆以太网
16路E1与4路百兆以太网在同一块单板上完成复用，E1侧按ITU-T G.703标准透传，以太网侧按接口自协商速率接入，两类业务进入设备后互不改变对方的帧结构与时隙内容。下表按功能项列出设备能力，选型时对着站点业务清单逐行核对。
功能总览
| 功能项 | 功能说明 |
|---|---|
| 16路E1透明传输 | 提供16组E1通道，码速率2.048Mbit/s、码型HDB3，进入设备后只做复用，不改变原有时隙内容 |
| 4路百兆以太网 | 提供4个10M/100M自适应以太网接口，支持自协商，可工作于全双工或半双工方式 |
| E1与以太网混合复用 | 16组E1与4路以太网业务复用到一条155M光线路，点对点传输后在对端还原 |
| 告警监控 | 提供光信号丢失、光信号帧失步、1E-3误码、1E-6误码与各E1支路信号中断告警，并指示以太网接口状态 |
| 对端告警查看 | 通过面板按键，用本端指示灯显示对端告警状态，便于判断故障出在本端还是对端 |
| E1支路远端环回 | 支持E1支路远端环回，便于逐路检测通道与线路质量 |
| 网管与辅助通道 | 提供网管接口与用户辅助通道，运维数据与业务通道分开承载 |
| 双电源冗余 | ~220V交流与-48V直流可选，两路电源可互为冗余 |
以太网口支持10M/100M自适应与自协商，可工作于全双工或半双工；设备接PC机时应使用交叉网线，接交换机时使用直通线。E1接口按75Ω非平衡或120Ω平衡接入，两端阻抗口径需保持一致，收发方向按对端标注成对对号。作为多业务光端机，该设备在同一平台上承载E1与以太网两类业务，适合政府专网光纤通信方案与军队应急通信车方案等对多业务混合传输有需求的场景。

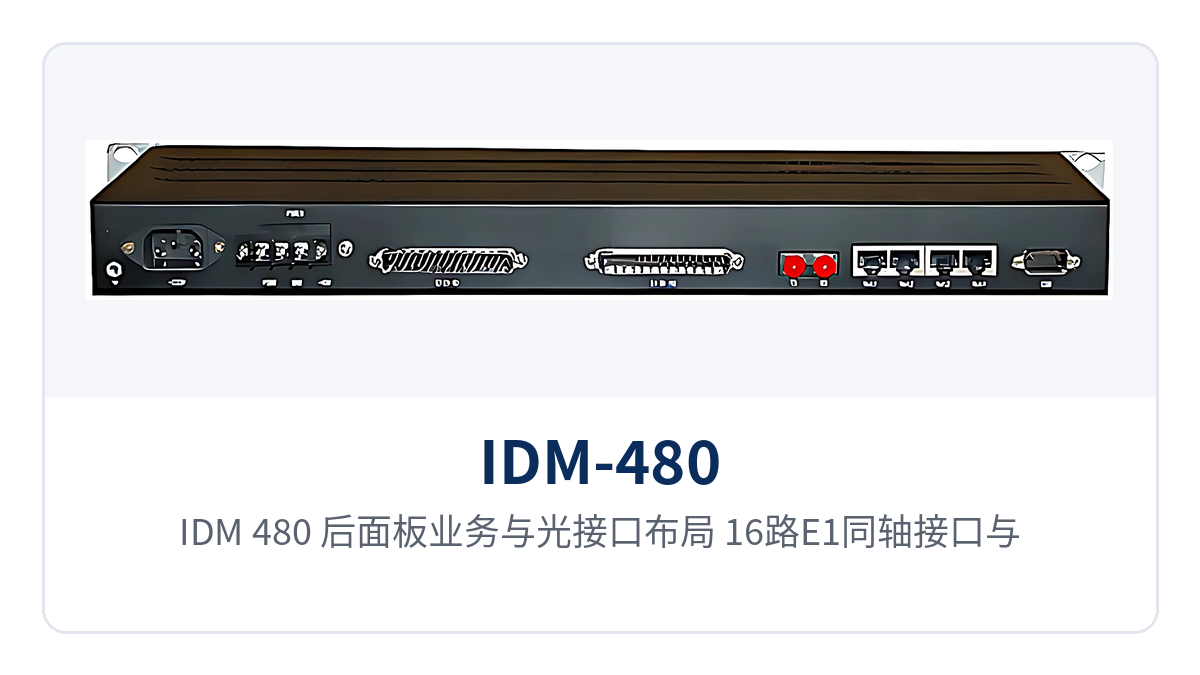

图2：IDM-480 后面板业务与光接口布局，16路E1同轴接口与4个百兆RJ45接口排列
光口、E1口与以太网接口参数怎么核对
光接口、E1接口与以太网接口的参数决定这台设备能接什么线、能传多远、链路余量有多少。下表数值取自产品资料，工程核算时按表取数，光功率预算与站点电源容量都以表内指标为口径；标注为可选或需特殊说明的项，订货时与商务确认具体配置。
光接口与E1接口参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 光纤速率 | 155Mb/s±50ppm | 光线路复用带宽口径 |
| 波长 | 1310nm | 两端光模块成对匹配 |
| 出光功率 | -2～-11dBm | 发射侧指标，按链路预算核算 |
| 接收灵敏度 | 优于-36dBm | 接收侧指标，决定可用损耗预算 |
| 接收动态范围 | 34dB | 链路衰减在此范围内均可正常收光 |
| 光接口形式 | FC/SC可选 | 按现场跳线与法兰配置选择 |
| 传输距离 | 默认不低于20km | 超过40km或60km需在订货时特殊说明 |
| E1通道数 | 16路 | 单机可接16路E1业务 |
| E1码速率 | 2.048Mbit/s±50ppm | 单路E1通道速率 |
| E1码型 | HDB3 | 符合ITU-T G.703建议 |
| E1抖动指标 | 符合ITU-T G.703、G.823、G.742 | 抖动容限、转移特性、输出抖动按上述建议考核 |
| E1阻抗 | 75Ω非平衡/120Ω平衡 | 两端阻抗口径需一致 |
以太网、电源与环境参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 以太网接口 | 4个10M/100M自适应RJ45 | 支持自协商，全双工/半双工可设 |
| 以太网标准 | IEEE 802.3 10BaseT、100Base-TX | 与既有交换机按原速率协商 |
| 网线选择 | 接PC机用交叉网线，接交换机用直通线 | 按对端设备类型选择 |
| 交流供电 | 220V（165-260V），50Hz | 交流机房或市电条件 |
| 直流供电 | -48V，1A | 通信直流机房条件 |
| 供电方式 | ~220V与-48V可选，可互为冗余 | 两路电源分别取自不同空开 |
| 工作温度 | 0℃~45℃ | 机房与不恒温机柜环境 |
| 工作湿度 | 90%（无凝结状态） | 室内安装条件 |
| 存储温度 | -20～70℃ | 存放与运输环境 |
| 整机功耗 | <15W | 长期运行的散热与电源容量压力可控 |
| 设备规格 | 19英寸1U/盒式 | 机柜安装或就近放置 |
155M光速率与20km传输能力怎么核算
光线路速率155Mbps是IDM-480的复用带宽口径，16路E1合计约32.768Mbit/s，4路以太网按接口自协商速率接入，两类业务共用这条155M光线路。E1通道按时隙占用带宽，以太网业务按实际流量分配，站点带宽规划时把两类业务的流量一并计入，不要只按其中一类核算。这种E1与以太网混合复用的带宽分配方式，是PDH光端机在多业务场景下的典型应用。
传输距离的默认口径是不低于20km，这一距离按标准配置的光模块与常规光缆衰减核算。站点间距超过40km或60km时，需要在订货时特殊说明，由光端机厂家按链路长度选配对应距离的远距离光模块，两端成对更换。瑞光极远（Raytrans）作为光纤收发器厂家与光端机厂家，可按项目链路条件提供对应配置建议。
链路能否长期稳定，按发光功率与接收灵敏度之间的差值核算，而不是只看标称距离。出光功率-2～-11dBm、接收灵敏度优于-36dBm、接收动态范围34dB，再扣除熔接点、法兰与每公里光缆衰减，剩下的余量就是这条链路的工程裕度。
E1告警与远端环回怎么支撑现场排障
E1与光路的告警信息是判断故障方向的直接依据，IDM-480把光路与支路状态集中到面板指示灯上，值班人员在机房就能看出问题出在光路侧还是E1侧。告警覆盖以下内容，面板指示灯对应显示具体状态：
- 线路光信号丢失；
- 光信号帧失步；
- 1E-3误码告警与1E-6误码告警；
- E1输入信号消失检测；
- 各E1支路信号中断；
- 以太网接口状态指示。
除上报本端告警状态外，通过面板按键可以用本端指示灯显示对端告警状态，远程站点无人值守时，维护人员在中心端就能区分是本端收光异常还是对端设备异常。设备同时能够输出告警信息，便于接入机房既有告警采集系统。
E1支路远端环回用于逐路检测通道质量：在对端把某一路E1环回后，本端向该路发送测试信号并观察误码与告警，就能把故障范围收敛到单条支路或单段线缆。环回测试安排在业务闲时进行，逐路记录结果后再放开业务。
典型应用场景
IDM-480以点对点部署为主：业务站点放一台、中心机房放一台，两端经光纤直连，E1通道与以太网业务在中心侧还原后接回既有传输设备与交换机。三个目标行业的用法各有侧重，站点扩容时只增加接口，不必重新敷设光缆。

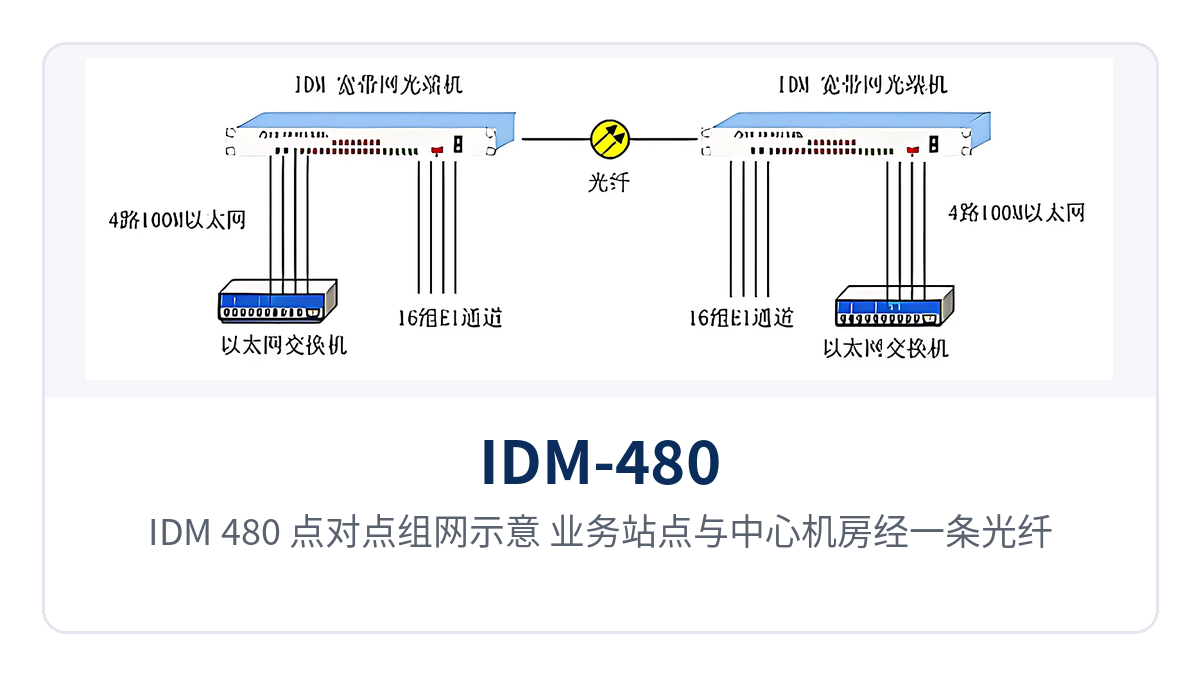

图3：IDM-480 点对点组网示意，业务站点与中心机房经一条光纤回传E1与以太网业务
电力专网：变电站远动E1与生产网同缆回传
变电站、配电所与新能源场站同时运行调度自动化、继电保护信号与视频监控，站点多为无人值守，机房空间与电源条件有限。IDM-480把远动与保护信息的E1通道、生产网与视频监控的以太网业务收进一台1U设备，站内不必再为两类业务各配一台光端机。
交流220V与直流-48V两种供电制式可选并互为冗余，对应站内交流市电与通信直流两种条件；一路电源失电时另一路继续带载，无人值守站点的供电不依赖单路电源。面板告警与对端告警查看功能让运维人员在集控站就能判断链路状态。
轨道交通：车站与区间设备房的E1通道与监控网接入
铁路与城市轨道交通的车站、区间设备房之间需要传送行车电话、信号系统E1通道与视频监控数据，站点间距数公里、机房条件有限。IDM-480按站点分布逐点部署，各站就近接入E1与以太网业务，经主干光纤回传至车站通信机房或控制中心。
16路E1容量适配信号与通信专业的多条2M通道，4路百兆以太网口承载监控与办公网络。标准配置20km传输覆盖常见区间距离，区间更长时按订货说明选配远距离光模块，不必改动设备本体与机柜布局。
军队与政府专网：指挥所与值守点的专线接入
指挥所、值守点与上级机关之间常同时存在E1专线与内部以太网两类需求，线路走向固定、可用的光纤芯数有限。IDM-480在一条光纤上同时承载16路E1与4路百兆以太网，窄带专线与数据网络共用同一对光纤，敷设与租纤成本按一条链路核算。
设备提供网管接口与用户辅助通道，运维数据与业务通道分开承载；面板告警与对端告警查看功能让值守人员无需额外仪表即可判断链路状态，故障上报与处置的衔接更快。值守点机房多由值班人员兼管，告警指示是否直白可读直接影响处置速度。
结语
作为一款16E1以太网混合复用光端机，IDM-480把16路E1与4路百兆以太网收进一块单板，光线路速率155Mbps、默认传输不低于20km，配~220V与-48V双电源与完善告警，整机功耗低于15W。一台设备替代PDH光端机加光纤收发器，机架与光缆资源都省下来。
选型时先统计站点E1路数与以太网端口需求，再按链路长度确定光模块距离等级，并核对供电制式与机柜空间。IDM-480 PDH光端机面向电力专网、轨道交通与军队政府专网的站点接入，两端成对配置后即可开通业务。
