IDM-30EN-32综合业务接入设备

32路语音1U机架式光端机是指在一台19英寸1U机箱内同时提供32路语音、4组E1透传接口与2路线速100M以太网的光纤复用终端，三类业务经一条光纤送回对端机房。IDM-30EN-32综合业务接入设备即属于这一类设备，在官网栏目中归入电话光端机。

IDM-30EN-32以光纤作为传输介质，也可以借助现场已有的标准E1通道（G.703）承载业务，采用PCM30/32制式把电话信号与数据信号转换成光信号传到远端。IDM-30EN-32由北京瑞光极远研制，面向电力专网、公安专网与银行专线的站点侧多业务接入。

专网末端站点往往同时要跑调度电话、E1专线与一条业务网以太网，过去需要两三台设备堆在一个机柜里。IDM-30EN-32把三类接口收进一台19英寸1U机箱，单台提供32路语音、4组E1透传与2路线速100M以太网，三网业务一纤承载，机柜位置与纤芯占用都随之减少。

光接收灵敏度优于-34dBm、接收动态范围34dBm，弱光长距链路仍稳定收。动态范围宽意味着收光功率在较大区间内都能正常判决，线路损耗偏大的远端站点点亮后不必急着加中继，先用光功率计核对收光余量再定配置。

核心参数速览：32路语音 · 4组E1透传 · 2路100M以太网 · 1U 19英寸机箱 · 155Mbps/1310nm光口 · PCM30/32制式 · 灵敏度优于-34dBm

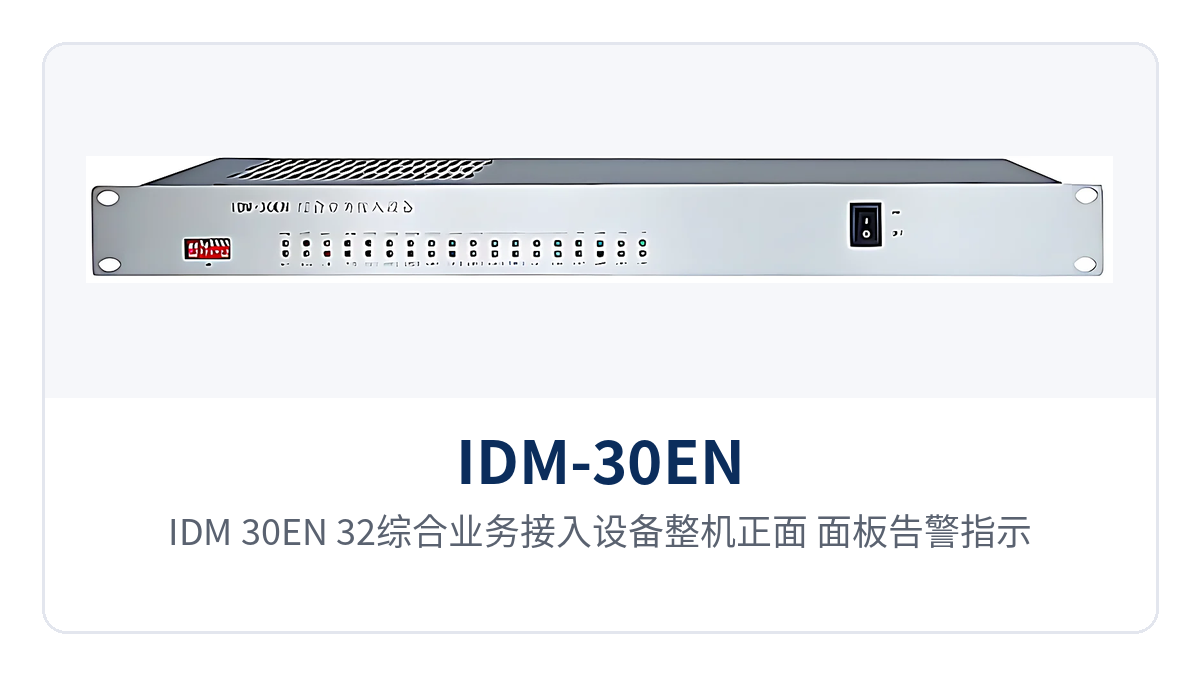

图1：IDM-30EN-32综合业务接入设备整机正面、面板告警指示灯与FXO/FXS话路卡、E1、FC光口布局

32路语音1U机架式光端机是什么设备？

这类产品展示的核心作用是把站点侧的窄带业务与IP业务合并到一条光路上。IDM-30EN-32在一台19英寸1U机箱里提供标准32路语音业务、4组支持透传的E1接口与2组线速100M以太网接口，远端设备收到光信号后还原出对应的FXO/FXS话路与RJ-45网口。作为一款典型的电话光端机，它把语音与数据业务集中在一台光端机上完成复用传输。

现场已有光缆时，两台设备点对点即可组成一条155M光通道，把远端站点的电话与网络业务一次带回中心机房。设备采用PCM30/32制式，32路64K话路按时隙组织进光通道，与现网PCM链路的时隙习惯保持一致，割接时对端不必重新规划时隙。这种多业务光端机的设计思路，正是为政府专网光纤通信方案与电力专网多业务接入场景量身打造。

面板上的功能控制开关与告警指示是现场排障的直接依据，光路中断、E1失步等异常都能在设备上看到对应指示。时钟可按组网形态设为主时钟或用户时钟，点对点链路一端出主时钟、另一端跟随，同步关系清楚。

32路语音与4组E1透传能提供哪些业务接口？

IDM-30EN-32对外的用户接口分为语音、E1与以太网三类，各自承担的业务不同。三类接口的功能定位与适用场合列于下表，选型时按站点现有业务逐项对照，配置之间不会互相挤占。

功能项	功能说明
32路语音业务	提供标准的32路语音业务，采用PCM30/32制式，以64K时隙承载电话话路
4组E1接口透传	4组E1接口支持透传模式，全面符合ITU-T G.703，可复用现网PCM与SDH/PDH的2M通道
2组线速100M以太网	提供2组线速100M以太网接口，支持VLAN划分，承载办公、监控与生产数据
64K用户接口	提供带来电显示功能的普通电话卡（FXO、FXS），把64K时隙落地为可接话机的实电路
时钟模式设置	可设置主时钟、用户时钟，适配点对点与链形等不同组网环境的同步需求
功能控制与告警	拥有完善的功能控制开关和告警指示功能，便于开通调试与日常维护
19英寸1U机箱	采用19英寸1U标准机箱，便于在专网机房的机柜或通信屏内上架安装

业务落地靠64K时隙：交换侧接FXO卡、用户侧接FXS卡，32个时隙还原成实际话路。4组E1接口用于对接现网PCM或SDH/PDH的2M支路，2组以太网口把IP业务接入站点数据网。三类业务在同一台多业务光端机内完成复用，站点侧只布放一次光纤就能同时开通，特别适合政府专网光纤通信方案中对多业务统一接入的要求。

32路语音与4组E1怎么同时传输？

4组E1怎么同时传输，答案是时分复用：先把话路与E1业务按时隙排进PCM30/32基群帧，再与以太网业务一起调制到155M光信号上。IDM-30EN-32的32路64K话路占用固定时隙，4组E1以透传方式各承载一条2048kbit/s基群，以太网业务在光通道内按划出的带宽随路传输。这一机制与PDH光端机的基群复用原理一脉相承，保证了与传统PDH光端机网络的兼容对接。

接收侧逐层解复用，把业务还原到FXO/FXS话路、E1接口与RJ-45网口上。语音走固定时隙，时延与抖动可控；E1透传不改动原有帧结构，对端设备通常无需重配时隙；以太网按VLAN划分，与电话通道共用同一根纤芯。

32路语音1U机架式光端机的技术参数有哪些？

光接口、E1接口、话路接口与以太网接口的关键参数列于下表，链路预算与设备配置都按这一口径核算。表内数值取自产品技术资料，现场实测值以光功率计与测试仪读数为准，供电与功耗按随机资料确认。

项目	参数/指标	说明/适用条件
光接口类型	FC（可定制SC等）	按现场纤芯与工程习惯选型
光纤速率	155Mbps±50ppm	对应155M光传输平台，语音与以太网业务共享
波长	1310nm	单模典型工作波长
发光功率	-4～-12dBm	单模典型值，以光功率计实测为准
接收灵敏度	优于-34dBm	可据此核算链路损耗预算与可用距离
接收动态范围	34dBm	与接收灵敏度配套的光路预算口径
E1标准协议	支持ITU-T G.703	全面符合G.703建议标准
E1码速率	2048kbit/s±50ppm	一次群基群速率
E1码型	HDB3	与对端设备码型配置保持一致
E1阻抗	75Ω（非平衡）/120Ω（平衡）	使用120Ω平衡接口时需外配阻抗转换器
E1帧结构/信令	PCM30/32；随路信令	业务原样传输，不改变时隙内容
以太网接口	RJ-45，10/100M半、全双工	端口模式10/100Mbps自适应
以太网标准协议	符合IEEE-802.3u	与交换机、路由器对接时按端口能力协商
FXO/FXS音频范围	300Hz～3400Hz	电话话路带宽
FXO/FXS阻抗	三元复式阻抗200Ω+560Ω//0.1μF	话路接口的交流与直流特性口径
FXO/FXS压缩率	ITU G.711中A律	话音按A律64K编码
FXO/FXS环路电流	25mA/路	每路话机的馈电环路电流
供电方式	此处资料库暂无相关信息	以随机产品资料与商务确认为准
整机功耗	此处资料库暂无相关信息	以随机产品资料与商务确认为准
工作温度/湿度	此处资料库暂无相关信息	以随机产品资料与商务确认为准

光接口参数直接决定链路能开多长：发光功率-4～-12dBm、接收灵敏度优于-34dBm、接收动态范围34dBm，用发光功率减去灵敏度再扣除光缆与接头损耗，就是可用余量。现场先测对端收光功率，再决定是否加中继或更换光模块。作为专业光端机厂家的成熟产品，瑞光极远对该机型的各项参数均经过严格测试，可为电力专网多业务接入提供可靠的数据支撑。

电话光端机怎么接线？

电话光端机怎么接线，可以按光路、E1、电话、以太网、时钟与上架六个环节依次推进。步骤按信号流向排列，光路先通、再动业务接口，返工更少；每个环节核对完再进下一步，遇到业务不通时也能快速定位到具体接口。

• 光路：光接口（FC，可定制SC等）经尾纤接至ODF，两台设备点对点组成一条155M光通道，用光功率计核对发光功率与接收余量；
• E1：4组E1接口按对端接口选择75Ω非平衡（同轴）或120Ω平衡接线，使用120Ω平衡接口时外配阻抗转换器，码型与帧结构保持HDB3、PCM30/32一致；
• 电话：交换侧接FXO卡、用户侧接FXS卡，话路音频范围300Hz～3400Hz、压缩率ITU G.711中A律、环路电流25mA/路，可直接对接既有电话系统；
• 以太网：2组RJ-45接口接交换机或路由器，端口10/100Mbps自适应，按业务规划配置VLAN；
• 时钟：按组网形态设置主时钟与用户时钟，点对点链路一端设主时钟、另一端跟随；
• 上架与告警：19英寸1U机箱装入标准机柜或通信屏后固定，核对面板功能控制开关与告警指示，正常后再逐项开通业务。

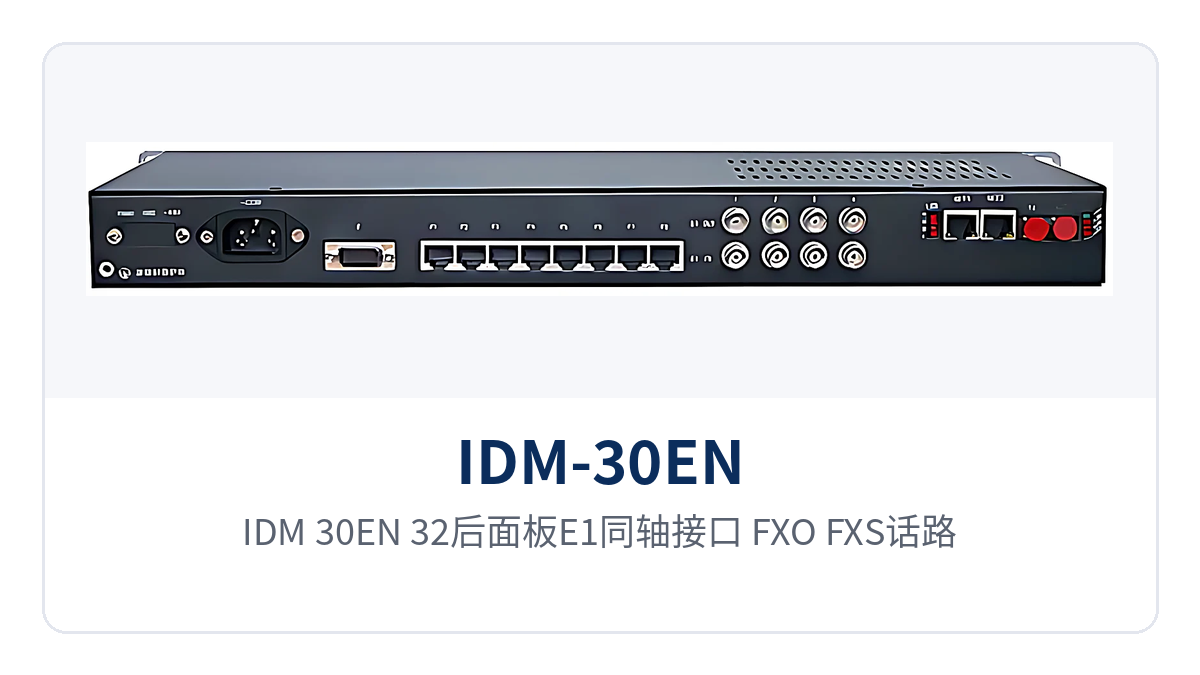

图2：IDM-30EN-32后面板E1同轴接口、FXO/FXS话路卡接口、以太网RJ-45与电源端子接线示意

接线完成后先核对光路与E1通道，再逐路开通话路与以太网业务。瑞光极远可针对电力、公安、银行等专网场景提供接线指导与开通调试支持，配合现网交换机与传输设备完成对接，为政府专网光纤通信方案与电力专网多业务接入的顺利落地提供从产品展示到现场实施的全流程保障。

19英寸1U机箱与告警指示怎么帮到野外站点？

19英寸1U机箱带来的安装便利，是这款电话光端机在野外站点上的实用价值。机箱高度1U，可随站内通信屏或标准机柜一起上架，占用的机柜空间小；面板集中布置功能控制开关与告警指示，运维人员站在机柜前就能判断链路状态。

主/用户时钟可选，让设备能适配点对点、链形等不同组网形态。野外站点常无人值守，时钟一旦错配会引起E1滑码与话路杂音，开通时按组网图确认主从关系，比事后逐个站点排查省事。

设备对光功率的适应范围同样关系到野外站点的维护量。接收灵敏度优于-34dBm、动态范围34dBm，线路老化或接续点增多带来的损耗变化仍有回旋余地，弱光长距链路仍稳定收。

IDM-30EN-32在专网中的典型应用

电力、公安、银行三类专网的共同点是站点分散、单站业务量不大但类型齐全，正好对应一台多业务光端机三类接口的组合。下面的三个场景说明站点侧怎么放设备、业务怎么回到中心机房。

电力专网：变电站调度电话与站内数据一纤回传

变电站与调度中心之间既要传调度电话、远动数据这类窄带业务，又要传站内办公与监测的以太网数据。每座站点放一台IDM-30EN-32，用一条光纤把32路语音与2路百兆以太网一起送回调度机房，话路按ITU G.711中A律编码、环路电流25mA/路，可直接对接调度与行政话路。

4组E1接口按ITU-T G.703透传，对接既有PCM或SDH/PDH设备通常不用调整时隙配置，站间只占用一对纤芯。19英寸1U机箱适合电力机房标准机柜上架，随站内通信屏一起安装，少占一层托盘。

公安专网：派出所与指挥中心多业务一次接入

派出所、执勤点与指挥中心之间既要公务电话，又要办公网络与视频回传通道。IDM-30EN-32把32路语音与2组线速100M以太网复用进一条光纤，以太网按VLAN划分把办公网与视频监控网分开承载，两类业务互不影响。

4组E1透传接口可接入既有PCM、SDH传输网的2M通道，在原有专网上扩容时不必改动主干时隙规划。面板告警指示在执勤点无人值守时尤其有用，中心侧按告警定位故障站点，出勤一次就能处理。

银行专线：营业网点语音与业务数据共纤传输

营业网点与分行机房之间通常要同时回传柜台电话与业务数据，而机房空间与光缆资源都比较紧张。一台19英寸1U设备把32路语音与2路线速100M以太网合并到同一根光纤，柜台话路按ITU G.711中A律编码、环路电流25mA/路。

业务数据经RJ-45以太网口承载，可按VLAN划分与语音通道区分；4组E1接口透传兼容网点既有的PCM、SDH通道。一台设备替代多台堆叠，网点改造时省下纤芯与机柜空间，施工与后期维护的工作量也随之下降。

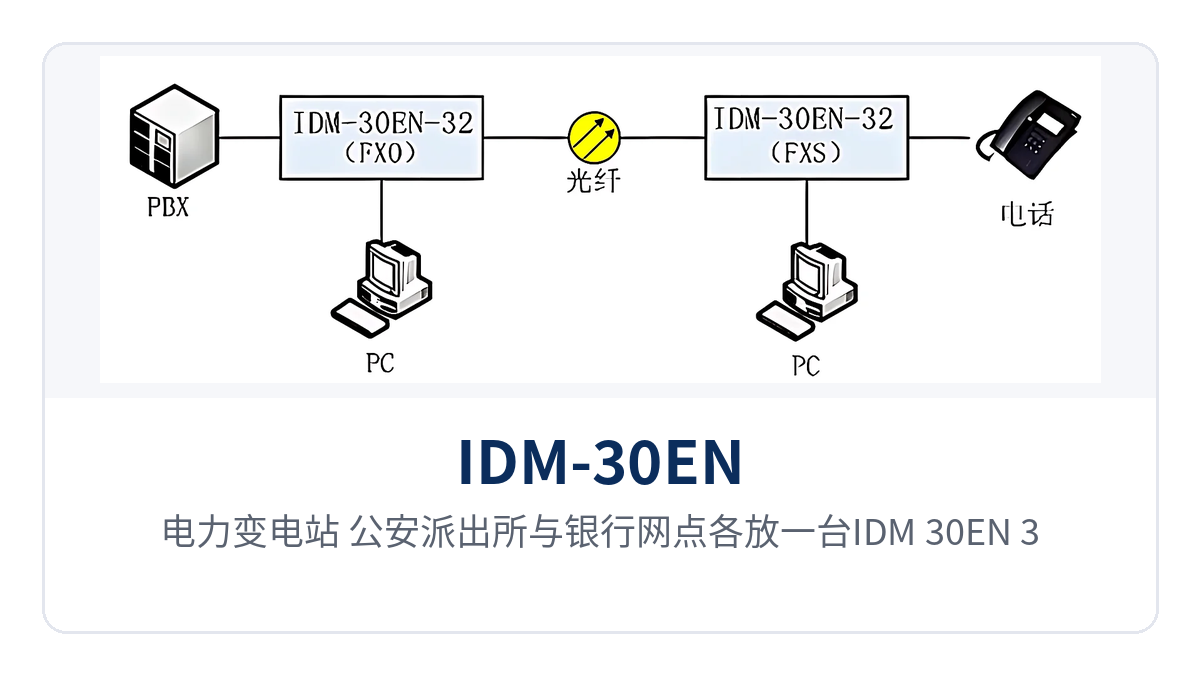

图3：电力变电站、公安派出所与银行网点各放一台IDM-30EN-32，经光纤点对点回传至中心机房统一汇聚的组网拓扑

差异化能力与专网价值对应

三条能力分别对应接入密度、光路余量与机箱维护，逐项列于下表。左列为产品侧的能力表述，右列落到站点侧的实际收益，选型时按本站点的业务量与线路条件逐项对照取舍，配置差异一目了然。

差异化卖点	具体能力	对专网客户的价值
一台设备同时承载32路语音、4组E1透传与2路线速100M以太网，三网业务一纤承载	一条光纤通道内提供32路语音接口、4组透传E1接口与2组线速100M以太网接口	语音、E1与以太网业务在站点侧一次回传，不必为电话与网络各配一台设备，减少设备堆叠与纤芯占用
光接收灵敏度优于-34dBm、动态范围34dBm，弱光长距链路仍稳定收	155M/1310nm的FC光口，发光功率-4～-12dBm，接收动态范围34dBm	线路损耗偏大的远端站点仍可开通，链路预算口径明确，前期设计与验收都有据可依
19英寸1U机箱配完善告警指示与主/用户时钟可选，野外站点易装易维护	19英寸1U标准机箱，面板设功能控制开关与告警指示，时钟可设主时钟或用户时钟	随通信屏上架、占用机柜空间小，无人值守站点按面板告警定位故障，日常维护量低

结语

32路语音1U机架式光端机（IDM-30EN-32综合业务接入设备）把32路语音、4组E1透传与2路线速100M以太网收进一台19英寸1U机箱，站点侧用一条光纤把三类业务一次送回中心。

光接收灵敏度优于-34dBm、接收动态范围34dBm，弱光长距链路仍稳定收；配上面板告警指示与主/用户时钟可选，野外站点装机与维护都省心。电力、公安、银行专网选型与配置请与瑞光极远等专业光端机厂家商务确认。
