IDM-30AN综合业务接入设备

155M光口综合业务接入设备是什么设备？

IDM-30AN 155M光口综合业务接入设备是一台采用模块式结构设计的PDH综合业务光纤传输设备，由北京瑞光极远数码科技有限公司研制，用于把一个接入点的语音、数据与视频监控等综合业务集中复用到155Mbps光纤线路上传输，面向电力、公安、金融、学校等专网的综合业务专线接入。作为一款典型的综合业务接入设备，设备集PCM和ADSL功能于一体，采用专用的大规模集成电路，完成光口、E1接口与用户接口的信号处理。

核心参数速览：155M光口 · 40KM传输 · 1U 30路 · 128时隙交叉 · 最多4路E1透明传输 · 1-2个共享线速100M以太网通道

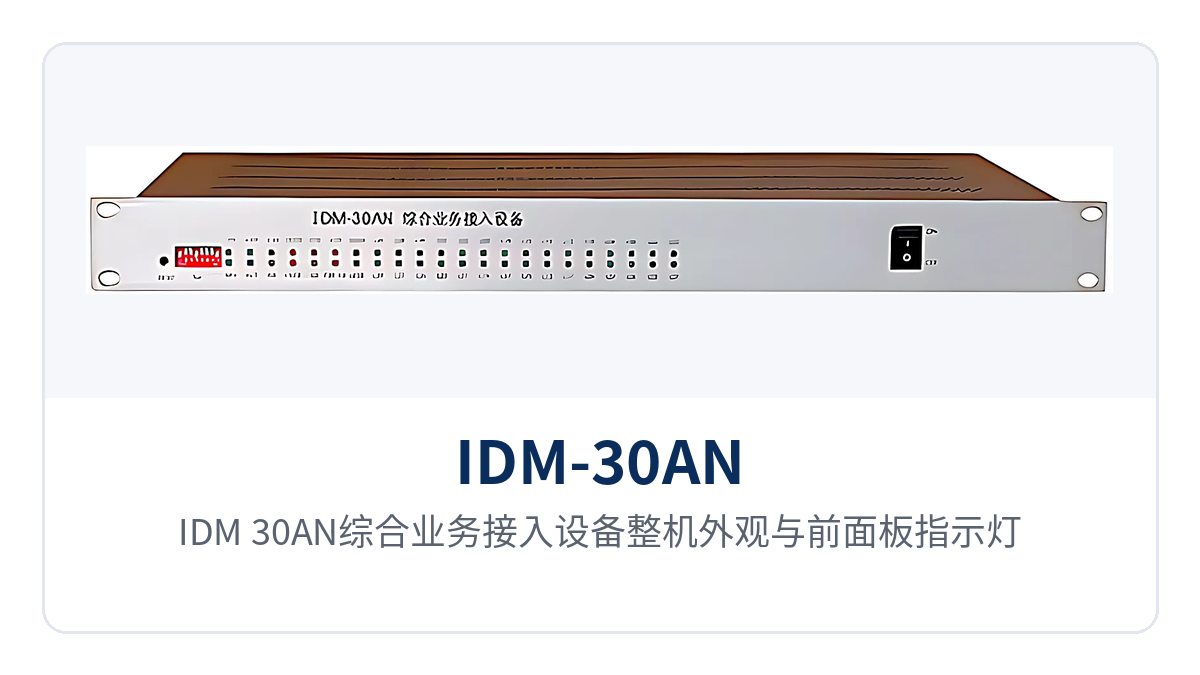

图1：IDM-30AN综合业务接入设备整机外观与前面板指示灯

IDM-30AN 155M光口综合业务接入设备的光纤速率为155Mbps，传输距离不低于40KM，光接口可选SC/FC/ST形式，并支持单纤传输模式。野外专网的光纤资源常常有限，单纤传输模式让一个方向的业务只占用一根光纤，适合线路架设距离长、纤芯数量紧张的专网点位。

E1与以太网是设备的业务主干。设备提供最多4路E1的透明传输，同时提供1-2个共享线速100M以太网通道，以太网接口具有数据帧的过滤功能和MAC地址自动学习功能，与交换机、路由器对接时不需要额外的协议转换。E1透明传输通道适合承接既有专网设备的2M通道业务，以太网通道适合承载视频监控与办公数据。

核心功能与性能参数

IDM-30AN 155M光口综合业务接入设备的功能按光传输、E1与以太网接入、时隙交叉、用户接口接入、网管告警五条线索展开，逐项功能及其作用见下表。

功能项	功能说明
155M光口传输	光纤速率155Mbps，传输距离不低于40KM，光接口可选SC/FC/ST，支持单纤传输模式
4路E1透明传输	提供最多4路E1透明传输，用于承接专网既有的E1（2M）通道业务
共享线速100M以太网	提供1-2个共享线速100M以太网通道，以太网接口具备数据帧过滤功能与MAC地址自动学习功能
两级时隙交叉连接	内置128时隙交叉连接矩阵，实现用户到用户、用户到线路、线路到线路的数据和信令交叉互联
PCM与ADSL功能一体	集PCM和ADSL功能于一体，PCM模块采用板卡分离结构，ADSL模块设两个插槽
用户接口灵活配置	1U机框中提供30路用户接口，可选配20多种业务，话音与数据接口可按现场需要变换
多时隙卡通道	内置4路多时隙卡通道，可插接N×64K带宽的V.35卡与10BASE-T卡，也可提供高速异步RS232或RS485接口
多种时钟模式	可设置为主时钟、外时钟、线路时钟、用户时钟，可设定为交换机接口或用户接口，局远兼容
灵活组网	提供四个传输方向的光纤线路收发，可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列结合使用
网管与监控告警	网管接口有RS232和RS485两种形式，采用RS485时可同时级连多台设备；E1状态发生改变时发出声音告警，面板指示灯显示告警状态，并输出机架告警信息
结构紧凑、安装方便	设备1U高度，可置于19英寸机架，也可壁挂或台置，提供220V/-48V电源供电
双电源双铃流备份	选用双电源、双铃流模块，电源处于半功率模式，一个模块损坏时仍能正常工作

设备的主要技术参数与适用条件见下表，各项参数取自产品资料。

项目	参数/指标	说明/适用条件
光纤速率	155Mbps	光口工作速率，构成155M光口传输主干
传输距离	不低于40KM	与光接口形式、线路条件相关，长距点位按现场光功率校核
光接口形式	可选SC/FC/ST	支持单纤传输模式
E1通道	最多4路	透明传输
以太网通道	1-2个共享线速100M	具备数据帧过滤功能与MAC地址自动学习功能
时隙交叉矩阵	128时隙，两级时隙交叉连接	实现用户到用户、用户到线路、线路到线路交叉互联
用户接口容量	1U机框30路用户接口	可选配20多种业务
多时隙卡通道	内置4路	可插N×64K的V.35卡、10BASE-T卡，或提供高速异步RS232/RS485
时钟方式	主时钟/外时钟/线路时钟/用户时钟	可设为交换机接口或用户接口，局远兼容
网管接口	RS232、RS485	采用RS485时可同时级连多台设备，具备机架告警输出
供电方式	～220V或-48V电源	可选双电源、双铃流模块
电源容量	小于40W	整机电源容量，满配置功耗小
机箱结构	1U高度	可置于19英寸机架，也可壁挂或台置

128时隙交叉矩阵能当E1时隙交叉设备用吗？

能。IDM-30AN 155M光口综合业务接入设备内置128时隙的交叉连接矩阵，具备两级时隙交叉连接功能，可以实现用户到用户、用户到线路、线路到线路的数据和信令交叉互联，因此可以独立当作4路E1的时隙交叉设备使用。

时隙交叉把电路调度放到接入点本地完成。站点侧的电话与数据进入设备后先统一拆分为64K时隙，再按配置交叉到目标E1通道的指定时隙，调整业务归属时改配置即可，外部线路与对端设备保持不动。一条E1通道可以同时承载语音与低速数据，专网线路数量随之减少。

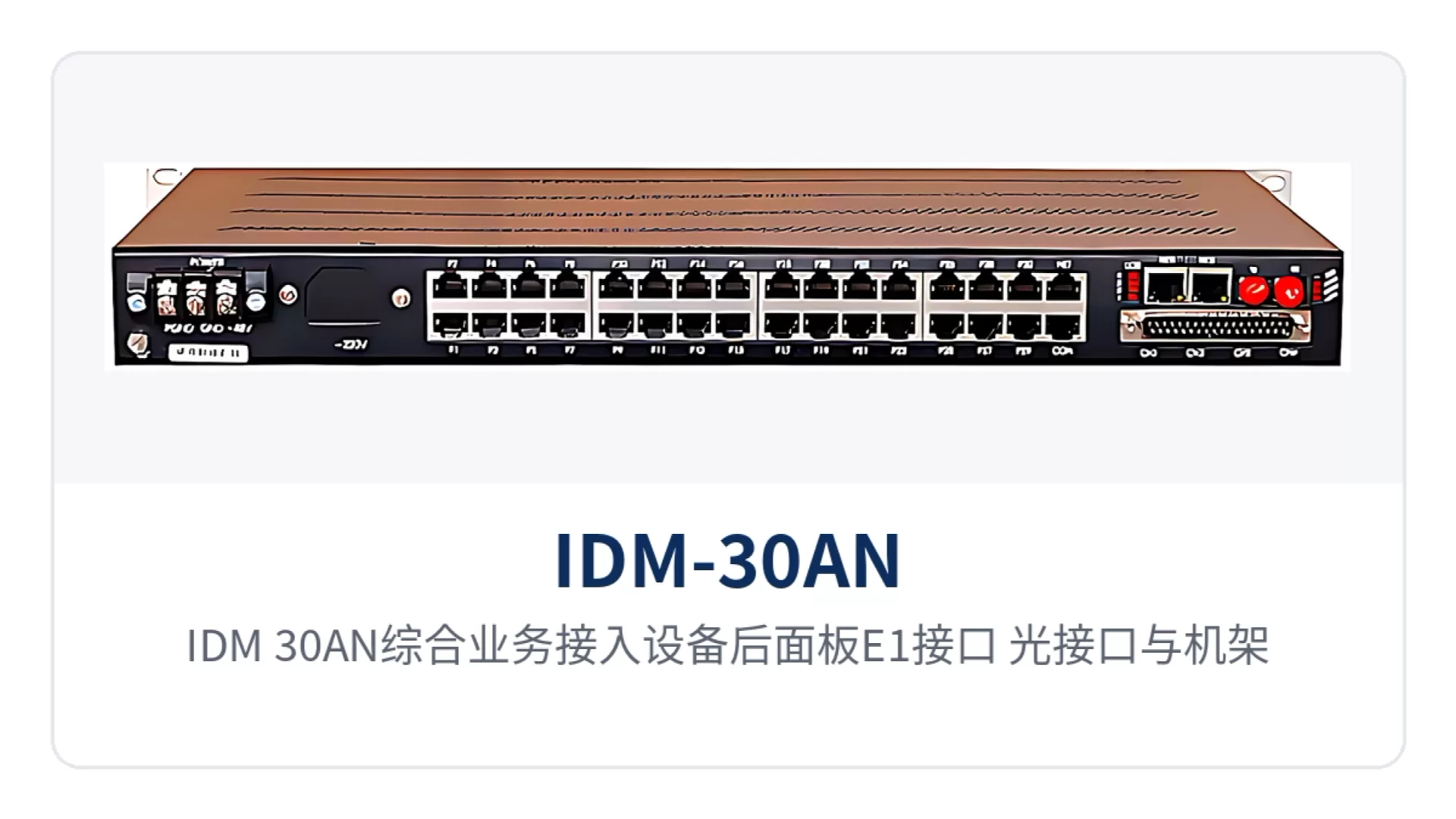

图2：IDM-30AN综合业务接入设备后面板E1接口、光接口与机架告警接线端子特写

1U机框30路用户接口能配哪些业务？

IDM-30AN 155M光口综合业务接入设备在一个1U机框中提供30路用户接口，可选配20多种业务，话音与数据接口可以按现场需要任意变换。可选配的接口包括64K同向、V.24/V.28（RS232/RS485）、V.35（N×64K）、10Base-T、极性翻转和来电显示电话（FXO、FXS）、磁石、2100Hz载波磁石、热线、载波、EM2/4线音频、高保真音频、基带中继接口卡、一号信令卡、电话交换卡等30几种用户接口。

PCM模块采用板卡分离的结构，可支持多种综合业务小卡，使原有综合业务数量可以扩容到最多30路综合业务，站点按业务清单配卡即可，不必更换整机。ADSL模块设两个插槽，可支持多种网络模块，使用一个模块的站点可以平滑升级到同时使用两个模块。

以太网多路复用器模块支持热插拔，可同时将2块以太网多路复用器模块插在ADSL插槽中，每个接入模块连接到G.SHDSL以太网多路复用器模块后可将12条线路的流量汇聚到一个以太网口。ADSL允许宽带数据服务和常规的语音服务共存于同一条电话线上；设备还可内置以太网模块，将以太网作为主干网，创建为数百用户提供G.SHDSL或ADSL服务的网络。

单纤传输模式怎么选光接口与组网方向？

单纤传输模式指收发两个方向的业务共用一根光纤，站点按线路资源选配SC、FC或ST光接口即可启用。IDM-30AN 155M光口综合业务接入设备提供四个传输方向的光纤线路收发，可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列结合使用，用户按容量要求和应用场合自由选择组网形态。作为专业光端机厂家的成熟产品，瑞光极远在光传输设备与综合业务接入设备的研发上持续深耕，该设备正是面向多业务接入场景推出的产品展示方案。

组网时先确认两端站点的光纤数量。纤芯紧张或长距野外点位选用单纤传输模式，一端收发的业务由同一根光纤承载；纤芯充裕的点位按常规双纤接入，用四方向光线路收发组成链形或环形拓扑，沿线站点逐级串接。设备1U高度可置于19英寸机架，也可壁挂或台置，～220V或-48V电源与双电源、双铃流等模块适配不同供电条件的站点。

差异化价值

差异化点	对用户的价值
155M光口	155M光口传输不低于40KM，单纤可选，野外专网少纤远距接入
40KM传输	单纤可选、SC/FC/ST接口可选，40KM以上的野外专网接入点不必增设中继
1U 30路	1U机框30路用户接口、20多种业务选配，专网多业务一机集成
128时隙交叉	内置128时隙交叉矩阵，可当4路E1时隙交叉设备独立使用

典型应用场景

IDM-30AN 155M光口综合业务接入设备面向以光纤为传输介质、需要把语音、数据与视频监控集中接入同一通道的专网场景，可按站点分布选用点对点、链网等组网形态。

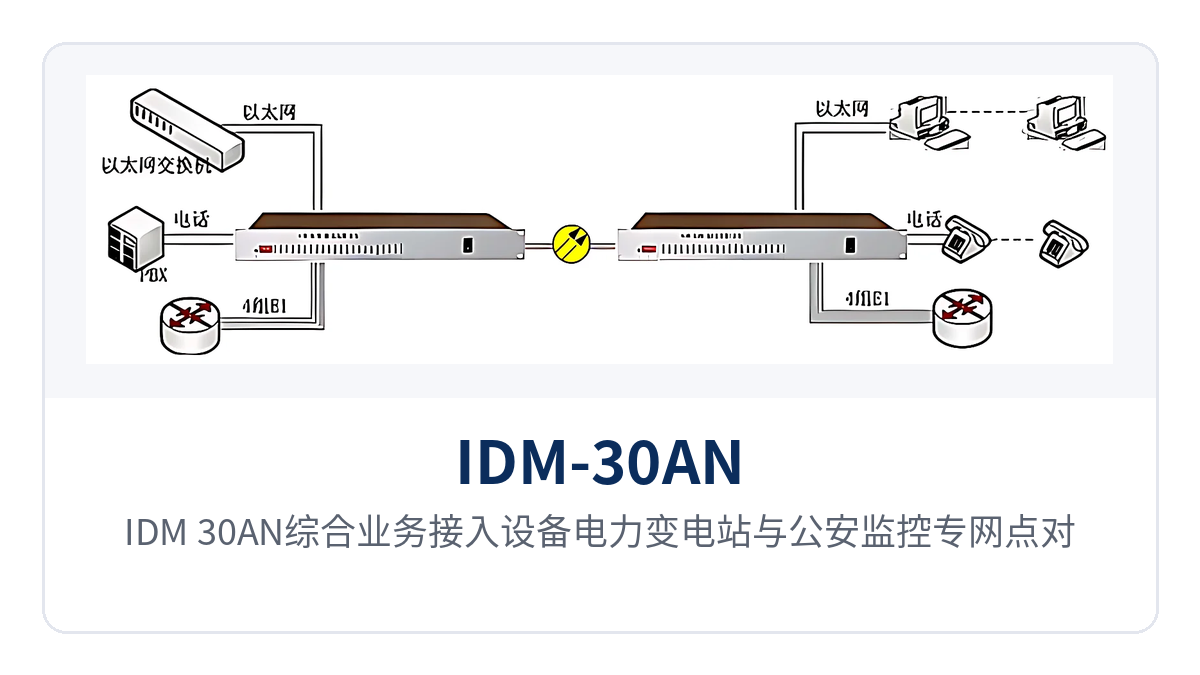

图3：IDM-30AN综合业务接入设备电力变电站与公安监控专网点对点组网拓扑示意

电力专网：变电站与供电所的综合业务专线接入

电力专网的变电站、供电所与调度中心之间同时运行调度电话、远动数据与视频监控三类业务。IDM-30AN 155M光口综合业务接入设备把现场语音、数据与监控视频收进155Mbps光纤线路，经一对光纤传到上级站后还原出对应的E1通道与以太网通道，一个接入点不再分别架设电话光端机与数据复用设备。4路E1透明传输承接既有远动与保护通道，1-2个共享线速100M以太网通道承载视频监控与办公数据；可选配的64K同向、EM2/4线音频、磁石与载波等接口适配调度总机与专用话机。设备1U高度可装入站内19英寸机架或壁挂安装，～220V或-48V电源与双电源、双铃流备份适配无人值守站点的供电条件。这一方案也是瑞光极远面向政府专网光纤通信方案与智慧矿山通信方案的典型组网形态。

公安视频监控专网：监控视频与指挥语音一纤回传

公安视频监控专网在路口、卡口与派出所之间需要回传监控视频，同时保留指挥语音与专线数据。IDM-30AN 155M光口综合业务接入设备用共享线速100M以太网通道承载视频监控数据，以太网接口的数据帧过滤功能与MAC地址自动学习功能便于与前端摄像机、后端交换机直接对接；指挥语音与专线数据走E1透明传输或可选配的话路接口，一路光纤把两类业务同时收进中心机房。传输距离不低于40KM，覆盖监控点位与派出所之间的常见距离；野外卡口点位可用单纤传输模式，减少纤芯占用与线路投资，也适合纳入军队应急通信车方案中的快速部署链路。

金融与学校综合业务专线：营业网点与校园多业务接入

金融营业网点、学校校区需要在一条专线上同时跑语音、业务数据与视频监控。IDM-30AN 155M光口综合业务接入设备把网点侧的电话、数据与监控业务复用到155Mbps光纤线路上，可选配的极性翻转和来电显示电话（FXO、FXS）、V.24/V.28（RS232/RS485）、10Base-T等接口覆盖柜台话机、业务终端与局域网接入。1U机框30路用户接口适配中小网点与校区的业务规模，可选配20多种业务让同一台设备适配不同网点；住宅小区、智能大厦的宽窄带综合业务接入，以及电信、网通、联通数据网的延伸同样可以采用这一接入方式。作为综合业务接入设备与PCM设备的融合形态，该产品可与光纤复用设备、时隙交叉设备灵活搭配组网。

结语

IDM-30AN 155M光口综合业务接入设备把155M光口传输、最多4路E1透明传输、1-2个共享线速100M以太网通道与30路用户接口收进一台1U机框，光口传输距离不低于40KM并支持单纤传输模式，内置128时隙交叉矩阵还可独立当作4路E1的时隙交叉连接设备使用。电力、公安、金融、学校等系统的语音、数据、视频监控综合业务专线接入，都可依托这一台155M光口综合业务接入设备在接入点完成业务收敛与传输，瑞光极远也可为各类专网用户提供从光端机厂家选型到整体组网的产品展示与技术支持。
