IDM 300GP千兆网电话光端机

IDM 300GP电话光端机是一款插盘式2.5G电话光端机，由北京瑞光极远数码科技有限公司研制，用于把2路物理隔离的线速1000M以太网、8组透传E1接口与带来电显示功能的FXO、FXS话路复用到一条2.5Gbps光纤通道上传输。语音、E1中继与宽带数据在同一条光路上各占独立通道，站点侧一台设备即可完成集中回传，是政府专网光纤通信方案中多业务接入的典型产品展示。

容量按盘位增长的插盘式结构，是这款插盘式2.5G电话光端机区别于固定端口设备的组织方式。机框提供14组盘位，单块业务盘承载30路电话，10张业务盘配齐即达到满配300路电话，2张主控盘位与2块电源盘位按标配配置。开通时按站点话务量插盘，扩容只增业务盘、不动机框与背板。作为专业光端机厂家，瑞光极远在该系列中同时提供千兆网光端机、多业务光端机与PDH光端机等产品形态，便于组网时按需选型。

核心参数速览：2.5G SFP光口 · 20km传输 · 2路隔离千兆 · 8组E1透传 · 30路/盘、满配300路电话 · 14组盘位热插拔 · AC220V/DC-48V · 整机功耗≤90W

插盘式2.5G电话光端机是什么设备

IDM 300GP电话光端机是集中型插盘机框结构的电话接入与光纤传输设备，机框内14组盘位分工明确。10张业务盘位承载电话业务，2张主控盘位承担机框与业务盘的接入管理，2块电源盘位按1+1互备份供电，单块电源盘异常时由另一块继续为机框供电。作为专业光端机厂家瑞光极远推出的产品展示机型，该设备在电话接入类光端机中属于高密度集中型代表。

整机为19英寸标准6U机箱，外形尺寸482×266×270mm（长×深×高），符合电信及运营标准，在标准机柜内占用6U安装空间。所有盘位支持热插拔，开通时按业务清单逐盘插入，运维时按告警定位故障盘位在线更换，不必整机断电。安装动作按盘定位、扩容动作按盘增插，现场施工与后期维护都以盘位为单元推进。这款电话光端机在政府专网光纤通信方案中常作为电话汇聚节点使用。

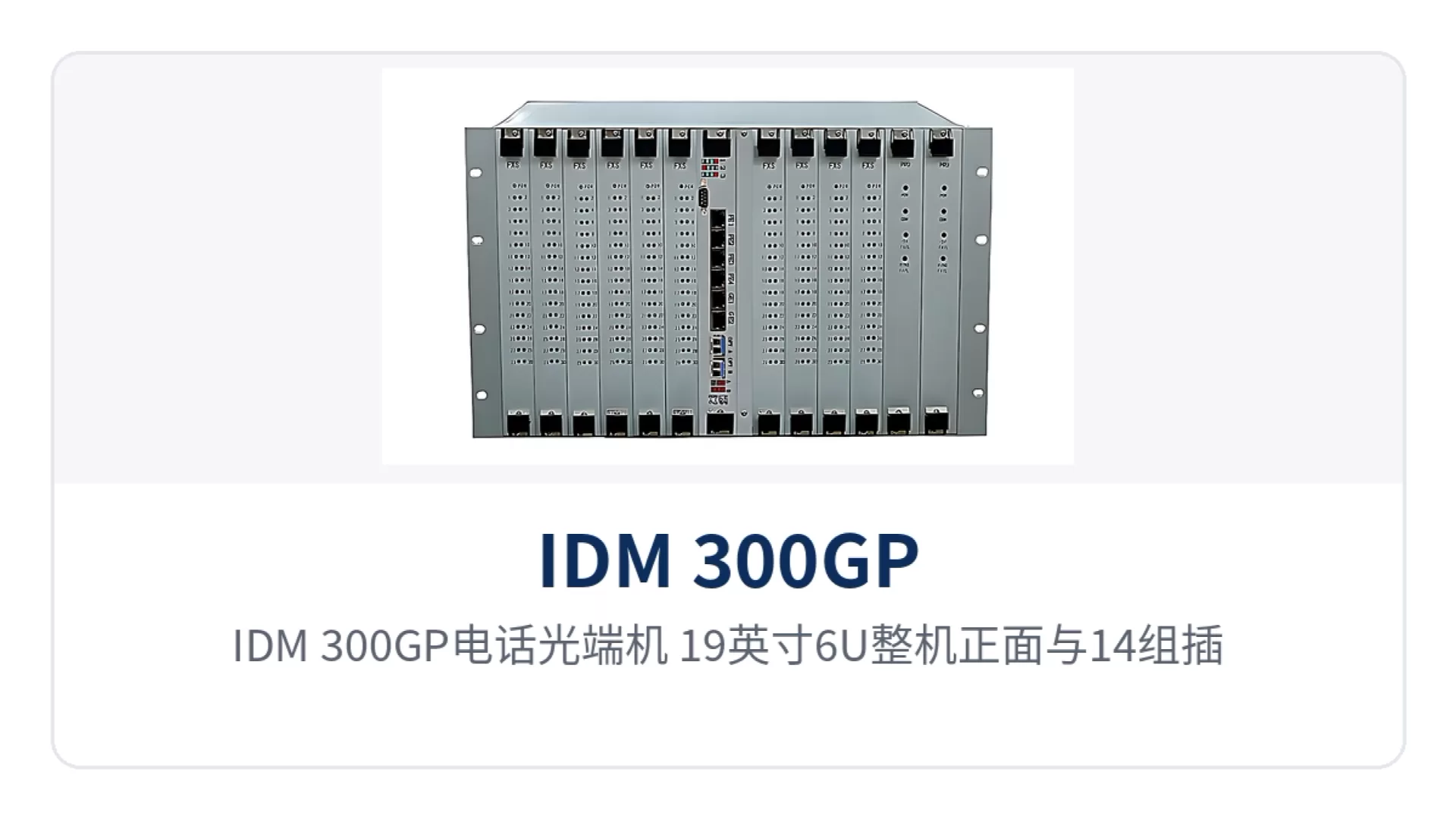

图1：IDM 300GP电话光端机 19英寸6U整机正面与14组插盘位、电源及告警指示灯

一台设备能承载哪些业务

IDM 300GP电话光端机把电话、E1与以太网三类业务收进同一机框，另可按业务清单选配同向64K、EM2/4线、V.24与V.35等窄带数据接口，属于典型的多业务光端机。下表按功能项与能力说明逐条列出，现场核对配置时按行清点即可，并与机框盘位数量一并核算。

功能项	功能说明
2路隔离千兆	提供2个RJ-45千兆以太网接口，10M/100M/1000M自适应，两路在物理层完全隔离，业务网与视频监控网同纤传输互不影响，千兆网光端机能力满足宽带接入需求
8组E1透传	提供8组透传E1接口，阻抗75Ω/120Ω可选，帧结构与业务内容在传输过程中不改写
30路/盘电话接入	每块业务盘接入30路64K电话音频业务，10张业务盘配齐满配300路电话
来电显示FXO/FXS	FXO、FXS接口具备来电显示功能，可对接模拟话机、传真机与交换设备
2.5G SFP光口	光线路速率2.5Gbps，SFP光接口，20km传输为标准配置，可换装远距离光模块延长
插盘式热插拔扩容	14组盘位全部支持热插拔，话路按30路一档增插业务盘，机框、背板与主控盘配置不变
电源1+1互备份	2块电源盘互为备份，单块电源盘异常时由另一块继续为机框供电
6U集中型机框	19英寸标准6U机箱，尺寸482×266×270mm，符合电信及运营标准，按盘位定位维护

2路隔离千兆与8组E1怎么和电话共用一条光纤

2路千兆以太网以独立通道进入2.5Gbps光线路，是IDM 300GP电话光端机承接宽带业务的基本方式。两路RJ-45接口各自占用独立通道，在物理层完全隔离，速率10M/100M/1000M自适应，符合IEEE802.3标准，支持全/半双工/自适应。业务网与视频监控网同纤传输时，两网之间不存在数据包层面的互通路径。瑞光极远在该千兆网光端机通道设计上采用物理隔离方案，保障多网并存时的安全性。

E1通道共8组，码速率2.048Mbps、码型HDB3，帧结构PCM30/32、采用随路信令，符合ITU-T G.703标准。接口阻抗按75Ω或120Ω配置，工作在透传模式，原有帧结构与业务内容在传输过程中不改写，可与既有PCM、SDH设备直接对接。这一PDH光端机级别的E1透传能力，使设备可与传统传输网平滑衔接。

电话话音按ITU-T G.711中A律压缩为64Kbit/s码流，音频范围300Hz～3400Hz，环路电流20mA/路，接口阻抗为三元复式阻抗200Ω+560Ω//0.1μF。交换侧以FXO接口接入、用户侧以FXS接口放号，两种接口均具备来电显示功能。

话路按PCM30/32制式组织时隙后，与以太网包、8组E1通道一起复用进一条2.5Gbps光线路，对端按同一制式解复用还原为模拟话音。窄带语音与宽带数据在同一条光纤上各占独立通道，业务之间互不挤占带宽，为政府专网光纤通信方案中电话、数据、视频同纤传输提供了可行路径。

技术参数

参数按光接口、以太网与E1语音接口、可选窄带数据接口、供电与环境四组列出。选型时先按传输距离与波长定光模块，再按业务清单定盘位与接口数量，现场设置按对端设备实际接口型式核对。作为专业光端机厂家，瑞光极远在产品展示中完整公开下列参数，便于工程选型比对。

光接口参数

光口为SFP插槽，收/发速率2.5Gbps，20km传输为标配距离，链路预算按发光功率与接收灵敏度核算。波长按收发成对配置，长距离或波分场景可换装远距离光模块。该光端机的光接口设计兼顾电话光端机与千兆网光端机的传输需求，多业务光端机场景下同样按此光路核算。

项目	参数/指标	说明/适用条件
接口类型	SFP	按传输距离与波长选配光模块
光纤模式	单模（可选多模）	按现场光缆条件选择
收/发速率	2.5Gbps	光线路速率
收/发波长	1310nm/1550nm	收发成对配置
发光功率	-12～-6dBm	发射侧输出光功率
接收灵敏度	优于-32dBm	接收侧正常工作光功率下限
传输距离	20Km	可选装远距离光模块实现更远距离的光纤传输

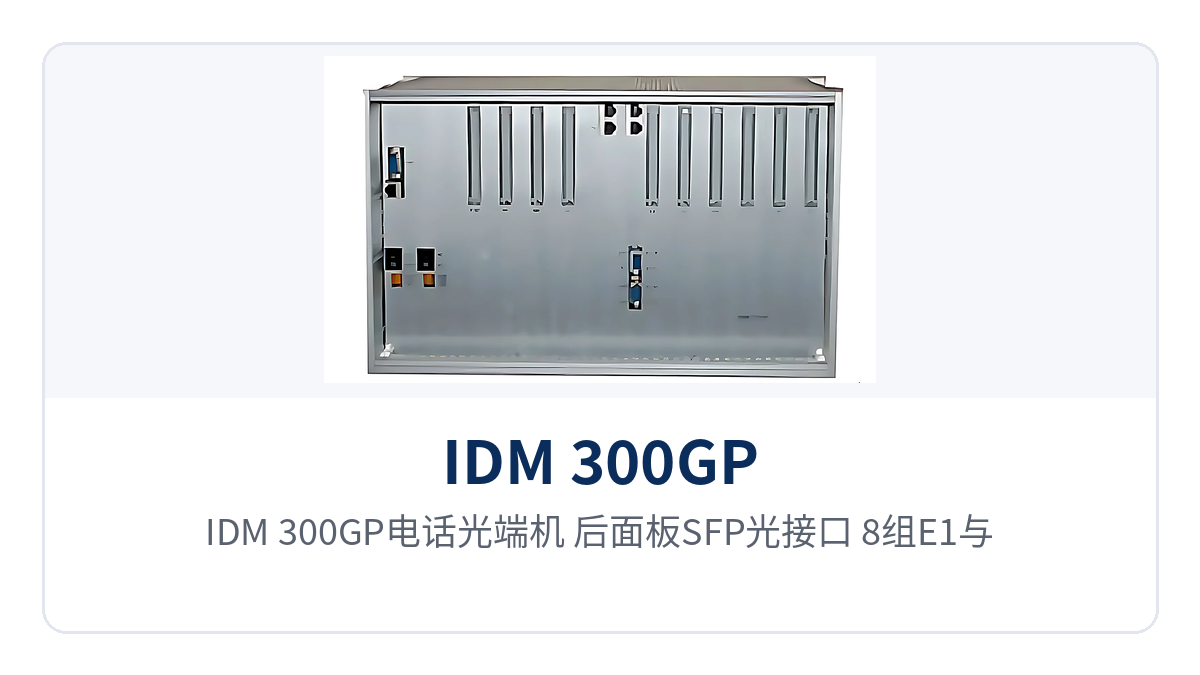

图2：IDM 300GP电话光端机 后面板SFP光接口、8组E1与双千兆以太网接口布局

以太网、E1与语音接口参数

以太网、E1与FXO/FXS三类接口构成站点的业务接入面，参数按接口分别列出。E1阻抗与以太网速率在现场按对端设备设置，语音接口参数决定话机与交换设备的对接质量。千兆网光端机与多业务光端机的业务接入均以本组接口为基础，PDH光端机用户升级时也可参照核对。

项目	参数/指标	说明/适用条件
以太网接口类型	RJ-45	电接口，2路物理隔离
以太网传输速率	10M/100M/1000M	线速1000M，自适应
以太网标准协议	支持IEEE802.3	工作方式全/半双工/自适应
E1码速率	2.048Mbps	码型HDB3
E1标准协议	支持ITU-T G.703	阻抗75Ω/120Ω可选
E1帧结构与信令	PCM30/32、随路信令	透传模式，原有帧结构不改写
E1接口配置	8组	按对端接口阻抗选75Ω或120Ω
语音音频范围	300Hz～3400Hz	压缩率ITU G.711中A律
语音接口阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流20mA/路
来电显示	FXO、FXS均支持	对接模拟话机、传真机与交换设备

可选窄带数据接口参数

同向64K、EM2/4线、V.24与V.35接口按业务清单选配，用于继电保护信号、远动通道、串口数据与专线设备接入。各接口参数与所遵循的建议标准逐项列于下表，接线前按对端设备接口型式核对。政府专网光纤通信方案中继电保护与远动通道的窄带数据接入，常以本组接口选配实现。

接口	参数/指标	说明/适用条件
同向64K	码型G.703，码速率64Kbps，阻抗平衡120Ω	全面符合ITU的G.703建议标准
EM2/4线	音频300Hz～3400Hz，阻抗平衡600Ω，G.711中A律	回波损耗不低于18dB
V.24	异步≤9600bps，同步64Kbps	电气特点符合CCITT V.28协议
V.35	RJ-45，n×64Kbps（n=0～31）	符合ITU-T V.35建议，终端接口符合ISO2593规定

供电、环境与机箱

供电方式为AC220V或DC-48V，整机功耗≤90W，机房交流电源与通信电源的直流-48V条件均可直接接入。工作温度-10℃～+50℃、相对湿度0～95%（无凝结），适合室内机房与有人值守的通信站房。瑞光极远在产品展示中同步给出机箱尺寸，便于机柜空间预留。

项目	参数/指标	说明/适用条件
供电方式	AC220V/DC-48V	按机房电源条件选择
整机功耗	≤90W	满配状态
工作温度	-10℃～+50℃	室内机房与通信站房
相对湿度	0～95%（无凝结）	避免凝露环境
外形尺寸	482×266×270mm（长×深×高）	19英寸标准6U机箱

插盘式结构怎么从30路扩到300路

扩容依据是站点实际开通的话路数量，业务盘按30路一档增插，初期不必配满。10张业务盘位配齐即满配300路电话，2张主控盘位与2块电源盘位按标配配置，14组盘位的配置账目因此闭合。工程实施按下面的顺序推进，安装、配线与业务盘增插三个环节分开进行。该插盘式电话光端机结构同样适用于多业务光端机的业务盘扩展。

1. 机框就位：在机柜内按19英寸6U空间固定机框，背板与配线区按施工图纸定位。
2. 光路成端：SFP光模块按传输距离与波长成对配置，单模光纤（可选多模）成端后接入光口。
3. 插主控盘与电源盘：插入主控盘与2块电源盘，供电按现场条件选AC220V或DC-48V。
4. 按话路清单插业务盘：每插一张业务盘增加30路电话，配满10张即满配300路电话。
5. 接口对号：FXO接交换侧、FXS接用户话机，8组E1按75Ω或120Ω选用，2路千兆接数据设备。
6. 加电核对：观察盘位告警指示，核对每盘话路开放数量与接口对应关系，记录归档。

话路增长后的扩容动作仍是插盘：业务盘位留空的机框继续使用，按30路/盘一档补盘，机框、背板、主控盘与电源盘配置不变。容量规划按单台机框300路电话核算，超出这一规模时另行规划机框数量与站点分布，扩容不必更换整机。政府专网光纤通信方案中话路分期开通的站点，可按此方式分批插盘投运。

2.5G SFP光口20km传输能传多远，不够怎么办

标准机型按20km传输配置，链路预算来自发光功率-12～-6dBm与接收灵敏度优于-32dBm，工程上按两端光模块、活动连接器与光缆衰减逐项扣减后核算余量。单纤双向传输只占用一芯光纤，长距离租用光纤的场景可省下一半芯数。千兆网光端机与PDH光端机混合组网时，光口预算仍按本机参数逐段核算。

距离超出20km时，换装远距离光模块即可延长传输距离，机框与业务盘不动。多站点项目还可与其他设备配合组成链网、环网与点对多点星型网，单点光路异常时业务可从另一方向绕行。瑞光极远在政府专网光纤通信方案中常以链网、环网方式部署此类光端机，提高专网链路可靠性。

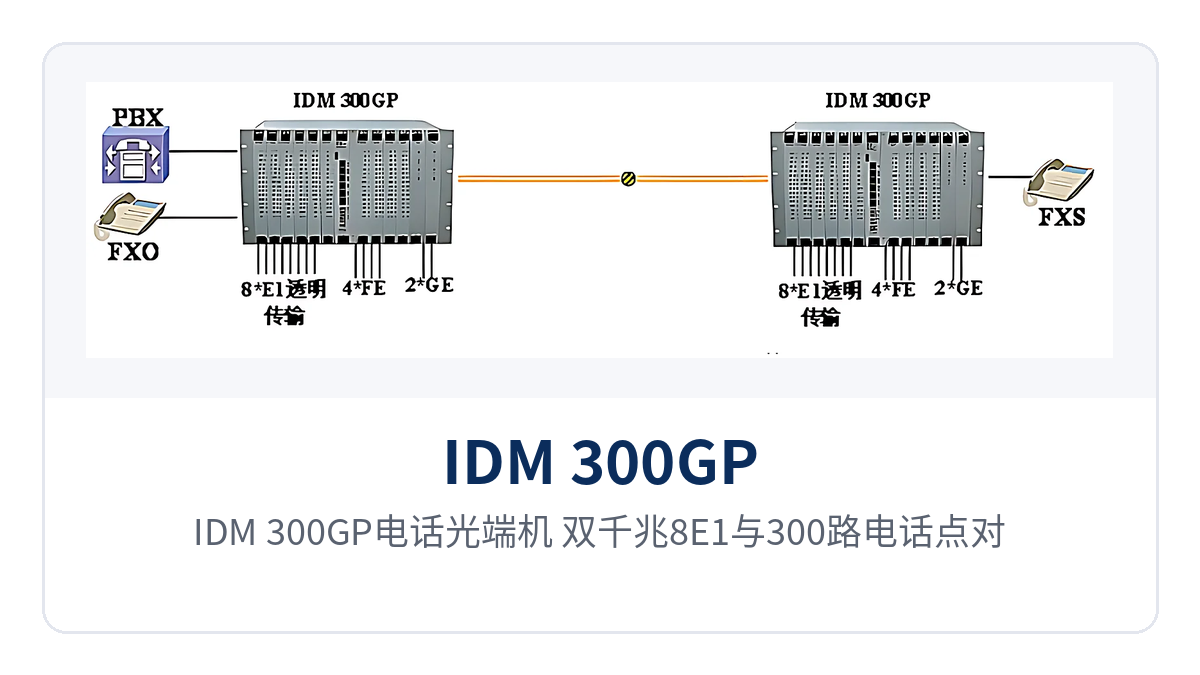

图3：IDM 300GP电话光端机 双千兆8E1与300路电话点对点及链网组网示意

典型应用场景

IDM 300GP电话光端机面向电力专网、轨道交通通信与军队政府专网三类场景，共同点是站点分散、无人值守居多、语音与数据必须同路回传。以下三个场景按业务接入方式、盘位配置与运维动作分别说明，便于按项目类型核对产品展示配置。

电力专网：变电站调度电话与远动数据一纤回传

电力专网的变电站沿线路布点，站内既要保证调度电话连续可用，也要把远动数据与视频监控回传调度中心。IDM 300GP电话光端机在变电站侧承担集中接入，DC-48V供电可直接取自站内直流屏，与通信电源共用一路，不必另配交流回路。

调度与行政话机经FXS接口放号，与调度中心之间的中继经8组E1接口延伸，远动数据与监控回传分别走2路隔离千兆，两网在物理层独立。话路数量按站点话务量分档配置，枢纽站按300路电话满配规划，30路/盘一档的增插为后续增长留出空间。

轨道交通：车站与区间值守点电话及E1通道延伸

轨道交通的车站、车辆段与区间值守点沿线路分布，话机数量按车站等级差异较大，站间还需E1通道承载专用通信业务。IDM 300GP电话光端机以每盘30路电话的插盘方式按站点话务量配置，小站先插一张业务盘，换乘站与车辆段按需增插。

20km传输能力使单模光纤可覆盖沿线相邻站点，站间中继经8组E1延伸，车站业务数据与视频回传走2路千兆以太网。19英寸6U机框便于在通信机械室统一安装，备盘更换按盘位进行，区间无人值守点位的维护以换盘为主。

军队与政府专网：驻点电话与专网数据独立组网

军队与政府专网的驻点、执勤点与指挥节点之间按专网独立组织通信，对通话可用性与链路独立性要求明确。IDM 300GP电话光端机在驻点侧承担集中接入，交换侧以FXO接口对接交换设备，用户侧以FXS接口完成放号，话音经G.711编码后在2.5Gbps通道上传输。

2路隔离千兆使专网业务网与配套网络各走独立通道，业务之间不存在数据包层面的互通路径，网络边界不依赖VLAN划分或VPN封装。值班人员按面板告警指示与盘位编号定位故障盘，按编号配好备盘即可完成更换，站点维护动作以换盘为主。

结语

插盘式2.5G电话光端机把2路隔离千兆以太网、8组透传E1与带来电显示的FXO/FXS话路收进一台6U插盘机框，用一条2.5Gbps光纤完成语音、中继与数据回传，20km传输满足相邻站点之间的长距离组网。

IDM 300GP电话光端机在电力专网、轨道交通通信与军队政府专网中承担站点侧集中接入，2.5G SFP光口可按距离换模块，30路/盘按话务量增插，扩容与维护都以盘位为单元。具体盘位配置、接口型式与光模块选型按站点业务清单核对，参数以厂家技术资料与商务确认为准。
