IDM-360ME电话光端机

IDM-360ME电话光端机是北京瑞光极远数码科技有限公司研制的大容量双光纤互备份多业务光端机，把模拟电话、E1专线与百兆以太网复用到一条155Mbps光传输通道，单机可满配360路用户话路。作为专业光端机厂家瑞光极远的代表产品，该设备采用6U集中型机框与插盘式结构，12张业务盘每盘承载30路64K电话音频业务，CMU主控盘与电源按1+1互备份设计，全部盘位支持热插拔。IDM-360ME电话光端机面向电力、轨道交通、军队与政府专网的语音数据一体化回传，是替代大对数音频电缆的成熟方案，广泛适用于政府专网光纤通信方案与军队应急通信车方案等场景。

核心参数速览：360路话路 · 155M光口 · 双光纤备份 · 4路100M线速以太网（支持VLAN隔离）· 4组75Ω透传E1 · CMU主控1+1互备份＋电源1+1互备份 · 6U机框12张业务盘全热插拔

这是什么设备？

IDM-360ME电话光端机是一台把窄带与宽带业务合并到一根光纤上传送的集中型多业务接入设备，也是瑞光极远面向专网市场推出的一款高密度光端机产品。电话与低速数据按PCM编码装入64K时隙，以太网与E1作为宽带通道复用在同一条155M光链路上，现场只敷设一对光缆就能同时开通话音与数据专线，省去多套单业务设备堆叠占用的机位和光纤资源。设备满配12张业务盘、每盘30路，单台即可覆盖一个中型站点的电话与网络接入需求，在产品展示中属于集中型PDH光端机的典型形态。

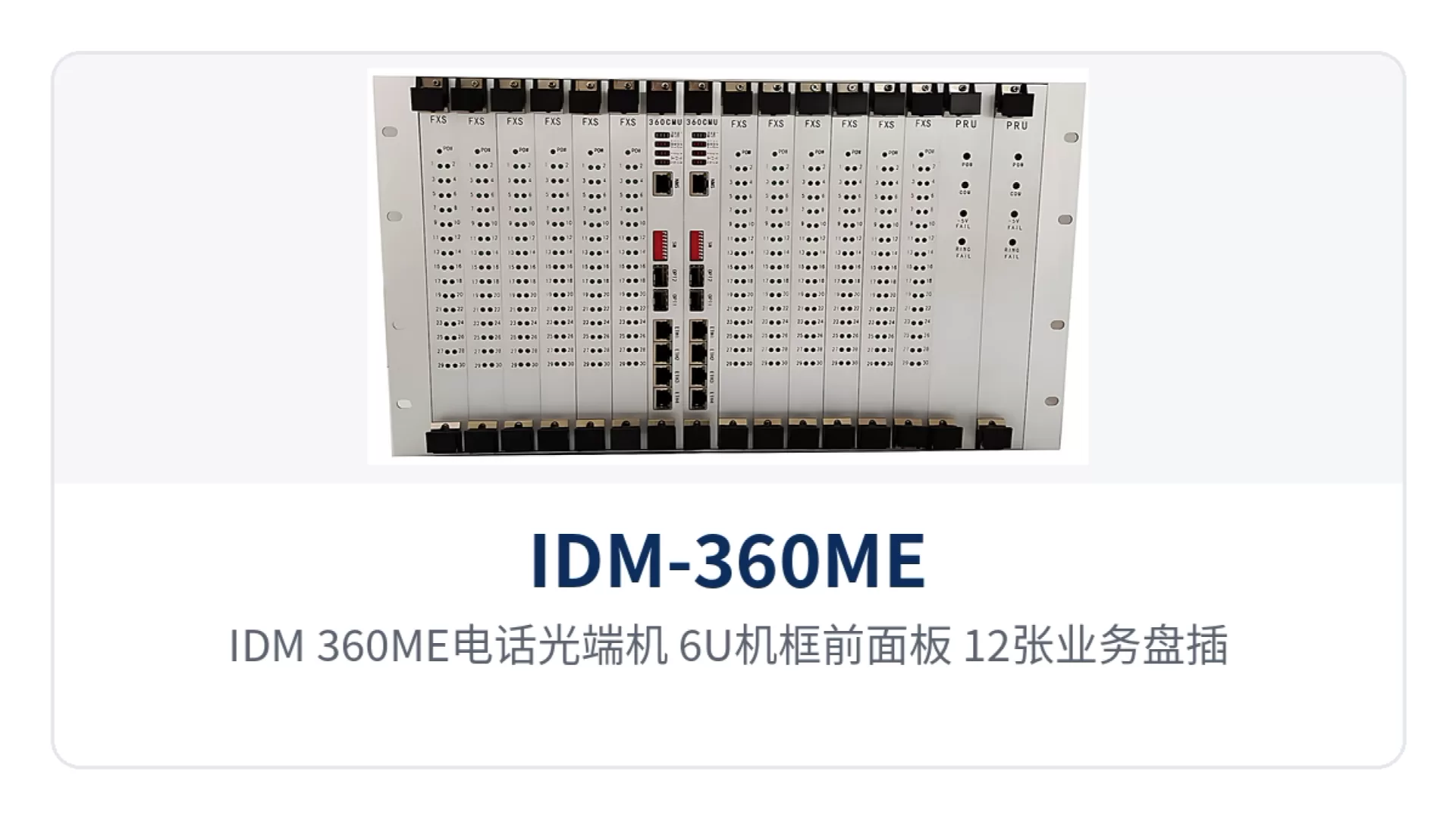

图1：IDM-360ME电话光端机 6U机框前面板 12张业务盘插槽与4路以太网接口布局特写

360路话路光端机怎么组织业务：12张业务盘每盘30路

360路话路光端机的话路容量由业务盘数量决定，插盘式结构让扩容按盘推进。机框共15组盘位，其中12组用于业务盘，每张盘接入30路64K电话音频业务，满配即360路用户话路；FXO、FXS接口均带来电显示功能，按交换侧或话机侧方向选配业务盘即可。

• 话路扩容：话务增长时增加业务盘，一块盘即30路64K话路，无需更换整机。
• 业务方向：FXO面向交换侧、FXS面向用户侧，按现场交换设备与话机确定配比。
• 带电维护：全部盘位支持热插拔，故障盘可在设备运行中直接更换，其余话路不受影响。

双光纤互备份多业务光端机：可靠性设计如何落地

专网通信掉线会直接造成调度中断，双光纤互备份多业务光端机在链路上做了多层防护。CMU主控盘1+1互备份，主备单元同时在线，主控故障时自动切换，专网链路不中断；主控盘上提供双光纤传输互备份，主用光路异常时倒换到备用光纤；电源同样按1+1互备份，一路失效由另一路接管。对可靠性要求更高的站点可以配置双CMU盘，进一步加固控制层。

维护侧同样纳入冗余设计：12张业务盘及全部盘位支持热插拔，故障盘带电更换即可，单盘替换不影响其余用户话路与数据。主控、电源、光路与业务盘多级冗余配合热插拔维护，构成专网连续运行的可靠性闭环。

典型应用场景

电力专网：变电站调度电话与站内数据同纤回传

电力变电站与供电所通常同时需要调度电话和站内业务数据，站点之间距离远、机房空间有限。IDM-360ME电话光端机在一条155M光通道上承载360路调度话路与4路100M以太网，FXO接口对接交换侧、FXS接口面向用户话机，调度电话、行政电话与办公网络同缆共传。双光纤备份在检修、雷击等线路异常时提供备用光路，减少通信中断对调度的影响。

轨道交通专网：车站集群话务与调度通道集中接入

地铁车站集群、工矿企业厂区的话路需求通常在数十到数百路之间，通信机房相对集中。作为一款6U插盘式多业务光端机，IDM-360ME按站点话务灵活配盘，每盘30路，业务增长时补盘扩容即可，不用更换整机。4组75Ω透传E1接口可直接承载调度专用通道，与既有PCM、PDH光端机、SDH设备互联组网。

军队与政府专网：高可靠话音与专线数据集中传输

军队与政府专线对安全性和连续运行要求高，设备多集中部署在机房内。CMU主控1+1、电源1+1与双光纤传输互备份构成多级冗余，配合全部盘位热插拔，业务盘更换不中断通信，适合长时间稳定的行政、应急与指挥调度专网使用，可同时支撑政府专网光纤通信方案与军队应急通信车方案的话音及数据接入需求。来电显示功能便于号码核对与值班管理，6U标准机箱符合电信及运营标准，便于机柜统一安装。

大对数音频电缆替代方案

传统站点语音回传常敷设300对以上的大对数音频电缆，长距离敷设线缆成本高、桥架空间紧张，线路受损后排查也困难。IDM-360ME将话路数字化后经光纤传输，单台设备替代数百米乃至上千对音频电缆的敷设工程量，光缆体积小、抗电磁干扰，同时承载以太网与E1，实现一缆多用。对扩容站点，只需在原有光路上增配业务盘即可并入口话路，减少二次布线投入。

图2：IDM-360ME电话光端机 双光纤互备份光路与来电显示FXO/FXS接口应用组网示意图

IDM-360ME 差异化价值

差异化点	价值说明
单机满配360路电话	12业务盘热插拔，一块盘即30路64K话路，话务增长按盘扩容
CMU主控盘1+1互备份	双光纤传输互备份，主控与光路异常自动倒换，专网链路不中断
4路100M线速以太网+VLAN隔离	4组75Ω透传E1，窄宽带一纤复用，一对光纤承载话音与数据

IDM-360ME 技术参数

IDM-360ME是瑞光极远出品的155M光口多业务光端机，以下参数覆盖光接口、以太网、E1、电话接口与电源环境，以产品资料为准，供组网设计与设备选型核对。

功能总表

功能项	功能说明
360路话路接入	12张用户盘各接入30路64K电话音频业务，满配360路，FXO/FXS接口支持来电显示
4路100M线速以太网	4个100M自适应RJ-45接口，线速100Mbit/s，符合IEEE-802.3u，支持VLAN划分隔离业务
4组透传E1接口	4组透传E1，75Ω非平衡方式，码速率2048Kbps、HDB3码型，支持ITU-T G.703，PCM30/31帧结构
1+1冗余互备份	CMU主控盘1+1互备份、电源1+1互备份、主控盘双光纤传输互备份
热插拔盘位	12张业务盘及全部盘位支持热插拔，更换故障盘不断业务
统一光传输	窄带、宽带业务复用到155M光通道，节约线缆与机位

接口与性能参数表

项目	参数/指标	说明/适用条件
光接口	FC（可定制SC等）；单模（可选多模）	光纤速率155Mbps，波长850nm/1310nm/1550nm
发光功率	-2～-11dBm	出厂光功率范围
接收机灵敏度	优于-36dBm	光接收性能指标
以太网	RJ-45，100M线速100Mbit/s	符合IEEE-802.3u，10/100M自适应
E1接口	码速率2048Kbps，码型HDB3	支持ITU-T G.703，阻抗75Ω/120Ω，PCM30/31透传
FXO/FXS接口	音频范围300Hz～3400Hz	三元复式阻抗200Ω+560Ω//0.1μF，ITU G.711中A律，环路电流25mA/路
电源及功耗	DC-48V/DC48V	整机功耗≤400W，电源1+1互备份
环境条件	工作温度0℃～+40℃	湿度≤90%(35℃)无凝结
产品尺寸	长度×深度×高度440×375×265(mm)	标准6U机箱，集中型机框设计

作为专业光端机厂家的代表产品，瑞光极远IDM-360ME将PDH光端机、电话光端机与多业务光端机的功能集于一体，为各类专网用户提供高可靠、易维护的光纤通信方案。
