IDM-120N电话光端机

IDM-120N PCM电话光端机是什么设备？

IDM-120N PCM电话光端机是北京瑞光极远数码科技有限公司采用专用大规模集成电路设计的PCM综合业务光纤传输设备，用于在一条155M带宽的光纤链路上同时承载120路电话、4组E1透明传输与2路共享线速百兆以太网业务。作为一款典型的多业务光端机，设备按PCM30/31制式组织窄带话路与E1通道，E1传输通道符合ITU-T G.703标准，FXO、FXS接口支持极性翻转与来电显示；电源盘与电源铃流盘按1+1配置并支持热插拔，整机为19英寸3U机箱、19组插盘位结构，可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务，也是政府专网光纤通信方案与军队应急通信车方案中常用的接入设备。

核心参数速览：120路电话 · 4组E1 · 2路共享线速百兆以太网 · 155M光纤传输带宽 · 电源盘与铃流盘1+1热插拔双备份 · 19组插盘位

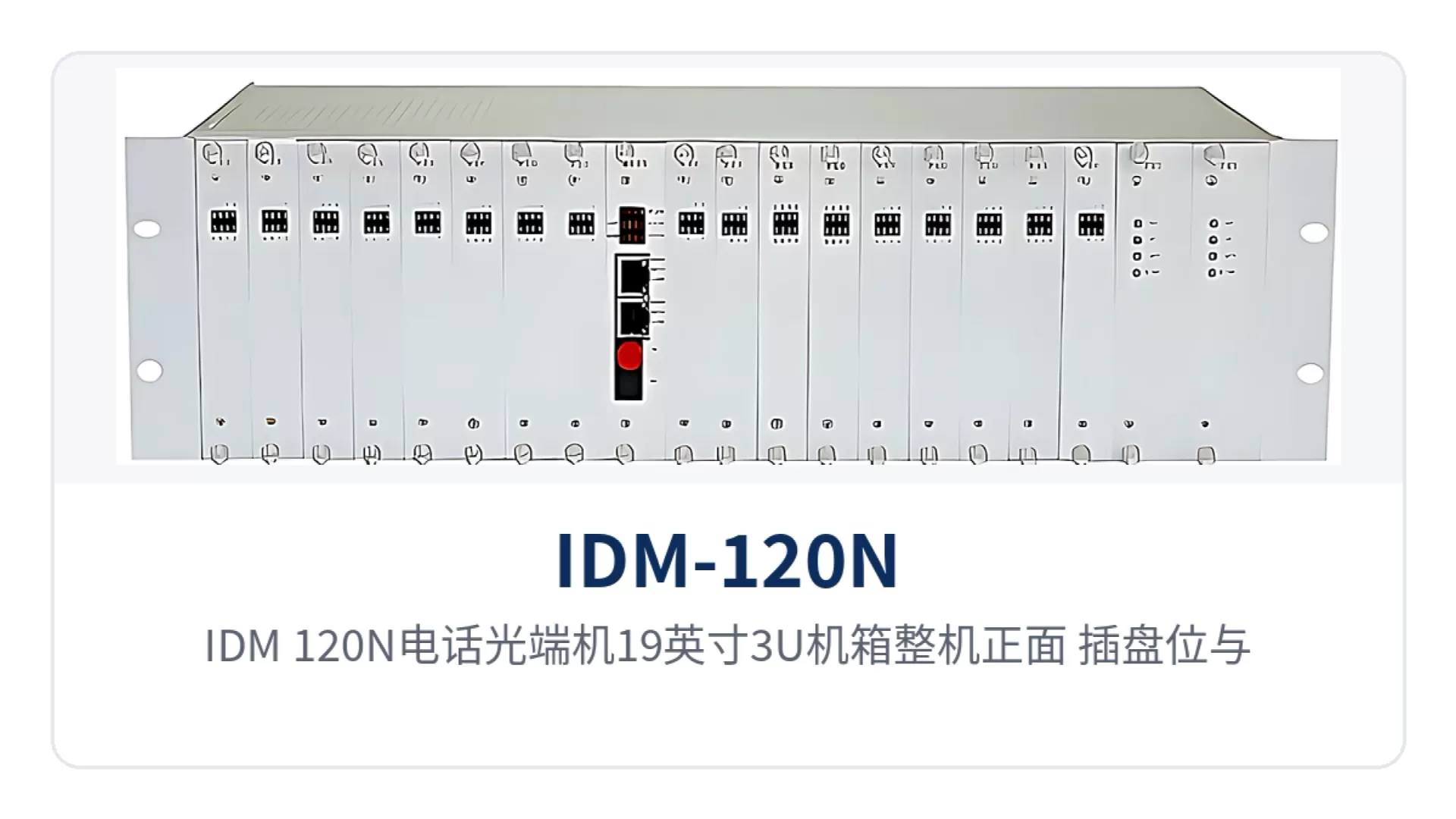

图1：IDM-120N电话光端机19英寸3U机箱整机正面、插盘位与告警指示灯特写

IDM-120N电话光端机采用插盘式结构，120路电话话路按业务盘插装，机框预留多功能盘槽位，可随业务增长灵活扩展，并支持任意网络拓扑结构。设备面板提供功能控制开关与告警指示功能，配合在线网管功能可对设备进行在线实时配置、查询与故障统计管理。

知识块：PCM30/31制式如何把120路电话装进4组E1

PCM30/31制式是E1一次群话路的组织方式，IDM-120N电话光端机按该制式把模拟电话编码为64Kbps数字话音后放入E1通道传输：单路语音采用ITU-T G.711 A律压缩，音频范围300Hz～3400Hz，环路电流25mA/路，满足PSTN电话质量要求。E1通道码速率2048Kbps、HDB3码型、采用随路信令，4组E1合计提供120路电话用户话路；电话、E1与以太网三类业务在同一光纤链路上传输，各自独立。

IDM-120N电话光端机有哪些功能和接口？

IDM-120N PCM电话光端机围绕大容量话路汇聚与多业务光纤传输提供以下功能。

功能项	功能说明
120路电话话路汇聚	单台设备提供120路电话用户话路，FXO、FXS接口均支持极性翻转与来电显示，按交换侧或用户话机侧接线
4组E1透明传输接口	提供4组E1通道，码速率2048Kbps、HDB3码型，符合ITU-T G.703，阻抗75Ω/120Ω可选，随路信令透明传输
2路共享线速百兆以太网	提供2路RJ-45以太网接口，10/100Base-T、10M/100M速率，符合IEEE802.3，全/半双工自适应，共享线速100M带宽
16套用户接口插槽	19英寸3U机框提供16套用户接口插槽，8路FXO/FXS业务盘按话路方向插装，话路容量按业务盘组合配置
电源盘与铃流盘双备份热插拔	电源盘PRU-120与电源铃流盘RPRU-120各按1+1配置，支持运行中热插拔更换，供电与振铃环节业务不中断
多功能盘槽位扩展	预留多功能盘槽位，按业务增长灵活扩展，支持链形、星形等网络拓扑结构
功能控制开关与告警指示	面板提供功能控制开关和告警指示功能，便于现场开通调试与故障定位
在线网管功能	支持网管在线实时配置、查询与故障统计管理，配合告警指示实现集中维护

一台设备如何替代多台叠加：120路电话、4组E1、2路百兆同纤传输

IDM-120N PCM电话光端机的核心价值是把过去需要多台设备叠加才能完成的三类业务汇聚到一台3U设备内。传统专网站点通常用一台电话光端机放号、一台PDH光端机传E1、再加一台以太网光端机回传数据，占用多个机位与多对光纤；IDM-120N电话光端机以155M光纤总带宽统一承载120路电话、4组E1与2路共享线速百兆以太网，站点侧只需一台设备、一对光纤，机位与光纤资源占用相应减少。

在业务层面，电话、E1与以太网三类业务互不干扰：E1通道按ITU-T G.703透明传输，可与既有PCM、SDH设备对接；以太网接口符合IEEE802.3，可直接对接交换机、路由器等IP设备；120路话路按FXO/FXS方向以8路一盘组合配置，按项目实际话路数量增减业务盘即可。

整机插盘组成与扩容方式

单台IDM-120N电话光端机由机框背板、主控盘、电源盘（电源铃流盘）与FXO/FXS业务盘组成，各盘型号与作用如下。

盘位	名称	型号	作用说明	配置数量
1	设备机框背板	IDM-120	19英寸3U机框，提供19组插盘位	1
2	E1接口主控盘	CMU-E1-120	提供E1接口接入	1
3	光接口主控盘	CMU-120	提供1组光接口接入，2组线速100M以太网接口，4组E1接口	1
4	电源盘	PRU-120	提供1+1供电、整机供电，用于FXO侧，-48V输入	2
5	电源铃流盘	RPRU-120	提供1+1供电、整机供电及振铃电压，用于FXS侧，-48V输入	2
6	FXO业务盘	8FXO-120	8路FXO接口，交换侧	按需
7	FXS业务盘	8FXS-120	8路FXS接口，用户侧	按需

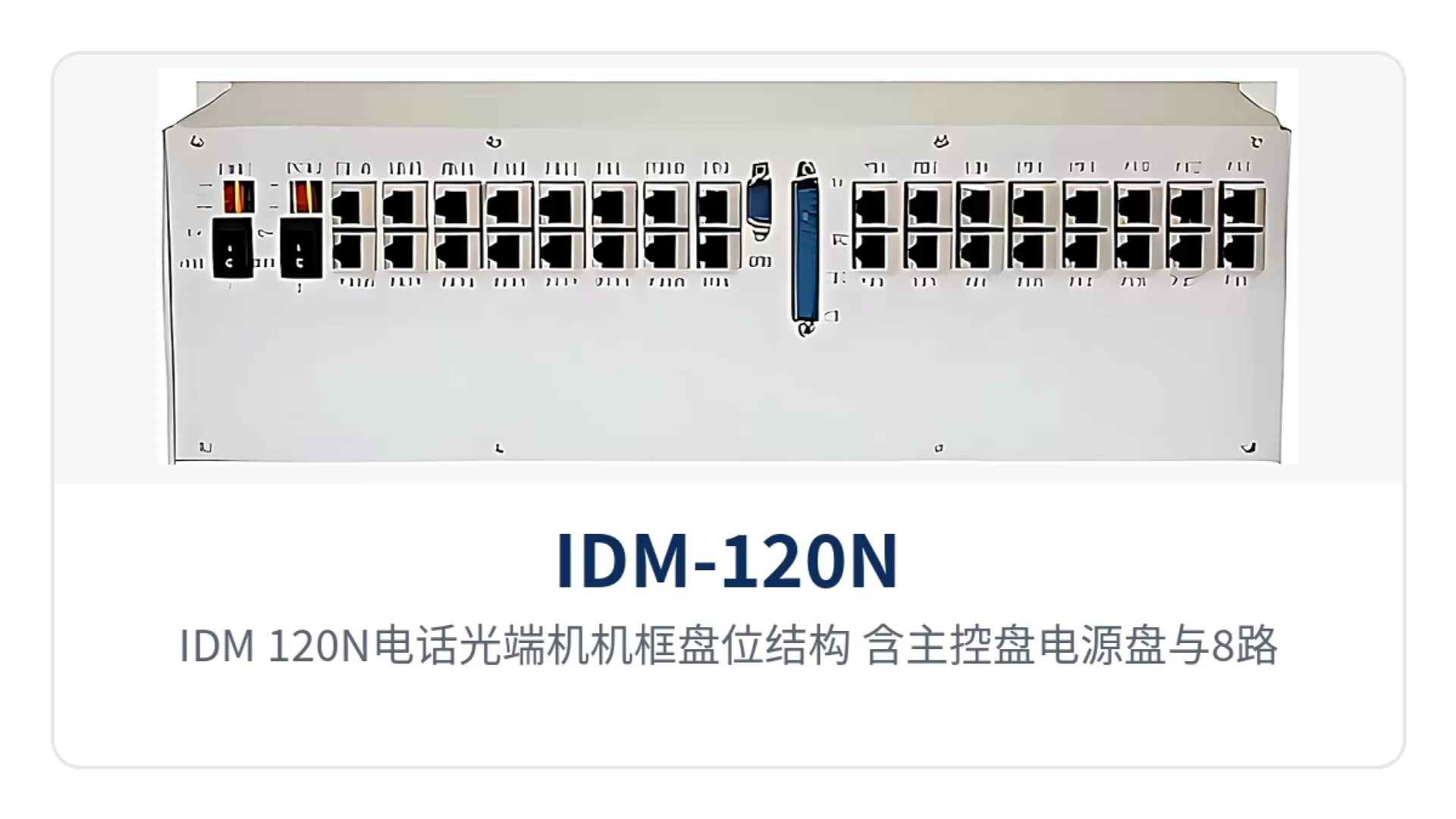

图2：IDM-120N电话光端机机框盘位结构，含主控盘电源盘与8路FXO/FXS业务盘

注：单台设备配置中E1接口主控盘与光接口主控盘只选其一；FXO/FXS业务盘以8路为一盘在16套用户接口插槽内配置，具体话路数量与方向以项目配置为准。

120路电话光端机怎么扩容，答案就在这套插盘式结构里：19英寸3U机框提供19组插盘位与16套用户接口插槽，话路容量随FXO/FXS业务盘数量增长，单台设备按产品资料提供120路电话用户话路；业务增长时按话路方向补充对应业务盘，机框预留的多功能盘槽位还可承载后续扩展，无需更换整机。

IDM-120N电话光端机参数与接口规格

以下参数覆盖光接口、E1、以太网、电话接口与电源环境，以IDM-120N产品展示资料为准，供组网设计与设备选型参考。作为专业光端机厂家瑞光极远旗下的产品，该型号在电话光端机与多业务光端机领域均有成熟应用。

光接口参数

项目	参数/指标	说明
接口类型	FC（可定制SC等）	按现场光纤连接器选配
光纤模式	单模（可选多模）	单模用于较长距离传输
光纤速率	155bps±50ppm	对应整机155M光纤传输带宽
波长	1310nm	单模光纤传输窗口
发光功率	-2～-11dBm	发送光功率范围
接收机灵敏度	优于-36dBm	光接收性能指标，实际传输距离按光功率预算核算

E1接口参数

项目	参数/指标	说明
码速率	2048Kbps	E1标准码速率
码型	HDB3	符合ITU-T G.703码型要求
标准协议	ITU-T G.703	E1电气接口标准
阻抗	75Ω/120Ω	同轴或平衡接口可选
帧结构	PCM30/31	话路按PCM30/31制式组织
信令	随路信令	与程控交换局对接的常用信令方式

以太网接口参数

项目	参数/指标	说明
接口类型	RJ-45	以太网电接口
传输速率	10/100Base-T、10M/100M	速率自适应
标准协议	IEEE802.3	以太网标准协议
工作方式	全/半双工/自适应	可与交换机等以太网设备直接对接

FXO/FXS电话接口参数

项目	参数/指标	说明
音频范围	300Hz～3400Hz	电话语音频带
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话接口回损特性
压缩率	ITU-T G.711 A律	语音编码方式
环路电流	25mA/路	话机馈电能力
附加功能	极性翻转、来电显示	FXO与FXS接口均支持

电源、环境与机箱

项目	参数/指标	说明
供电方式	DC-48V或AC 220V	按机房或现场供电条件选择
整机功耗	≤250W	整机功耗上限
工作温度	0℃～+40℃	室内机房环境适用
湿度	95%无凝结	相对湿度要求
产品尺寸	长×深×高480×200×132mm	19英寸3U机箱安装尺寸

典型应用场景：电力、部队公安与银行专线

IDM-120N PCM电话光端机可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务，以下为三点典型用法。作为瑞光极远推出的多业务光端机，该设备同样适用于政府专网光纤通信方案与军队应急通信车方案等场景。

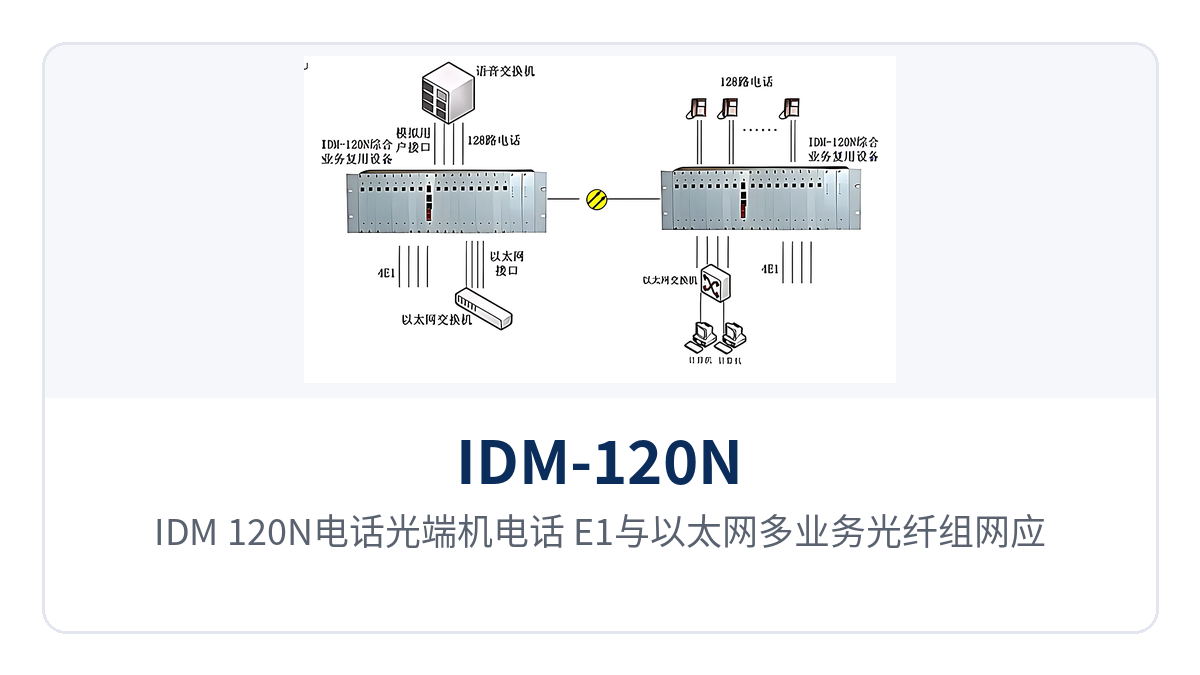

图3：IDM-120N电话光端机电话、E1与以太网多业务光纤组网应用示意

电力专网：变电站电话与数据业务同纤接入

电力专网站点通常需要同时开通调度与办公电话、并对接承载业务数据的E1专线通道。在变电站、供电所等站点部署IDM-120N电话光端机后，电话业务经FXO/FXS接口放号，E1通道按ITU-T G.703透明传输承载专线数据，2路百兆以太网接口回传IP业务，一对光纤完成全部接入，无需为电话与数据各配一套传输设备。

部队、公安专网：高可靠话音与专线数据传输

部队、公安专网对话音质量与链路可靠性要求较高，站点往往无人值守。IDM-120N PCM电话光端机以155M光纤带宽承载120路话路与E1、以太网业务，话音采用ITU-T G.711 A律编码，E1符合ITU-T G.703、PCM30/31制式，可与既有专网传输设备互通；电源盘与电源铃流盘1+1双备份支持热插拔，单盘故障时可在运行中更换，配合在线网管远程掌握各站点运行状态，减少现场巡检工作量。在军队应急通信车方案中，该光端机同样可发挥快速部署、多业务融合的优势。

银行专线：营业网点电话与数据集中回传

银行营业网点数量多、分布广，网点侧需要电话放号与数据专线回传并保证可用性。IDM-120N电话光端机在网点侧以FXS接口接话机、以FXO接口或E1通道对接交换与数据侧设备，以太网接口承载网点IP业务，多个网点的话路与数据集中回传至上级节点；交流220V或直流-48V供电可按机房条件选择，19英寸3U机箱适合在标准机柜内安装。

选型与部署建议

IDM-120N PCM电话光端机适合需要大容量电话放号并兼顾E1与以太网业务的专网节点。选型时按话路方向确定FXO/FXS业务盘数量，按光纤资源选择FC（可定制SC等）光接口与单模（可选多模）光纤，按现场供电条件选择DC-48V或AC 220V；设备工作温度0℃～+40℃、湿度95%无凝结，建议部署于室内机房环境。对可靠性要求较高的站点，可利用电源盘与电源铃流盘1+1热插拔双备份设计，配合在线网管实现配置、查询与故障统计的集中维护，具体配置方案建议结合项目需求向瑞光极远等光端机厂家确认。
