IDM-120PN2综合业务交叉复用设备

IDM-120PN2综合业务交叉复用设备是北京瑞光极远数码科技有限公司研制的一款双光方向交叉复用光端机，基于IDM-120P平台，把2组光方向的高速光接口、4组透传E1接口与2组可实现物理隔离的线速100M以太网收进同一台设备，作为一款多业务光端机，方便组成光链型网，节约线路资源。瑞光极远作为专业光端机厂家，该产品也适用于政府专网光纤通信方案中的链型组网产品展示需求。

核心参数速览：2组光方向高速光接口 · 4组透传E1 · 2组物理隔离线速100M以太网 · 4组E1全时隙交叉 · 异步RS232/RS485 · 多种时钟方式 · 统一网管与告警

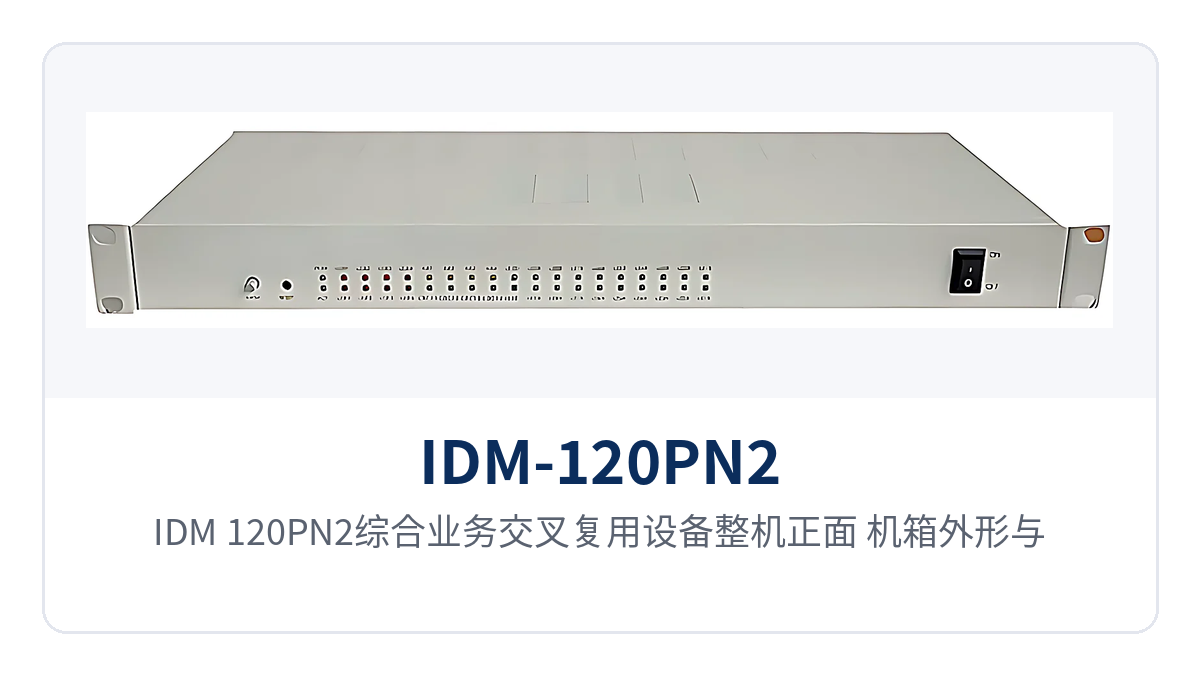

图1：IDM-120PN2综合业务交叉复用设备整机正面，机箱外形与面板指示灯、告警指示

双光方向交叉复用光端机怎么组链型网

设备每个站点有两条光通道，这是它与单光口光端机的关键差别：两个光方向可分别接向上一站与下一站，多个站点由此串成一条光链，业务沿链逐站传递。链上的中间站点既是本节点的业务接入点，也承担前后两段光路的衔接，中心端在一端即可收齐整条链的业务。作为专业光端机厂家的成熟产品，瑞光极远该款光端机在链型组网场景中表现出良好的适应性。

• 链型组网：中间站点的两个光方向分别接前后两站，整条光链只需沿线各段的一对光纤，不必为每个站点单独拉一根回中心机房的光缆。
• 节省光纤：纤芯需求随站点数量线性增加，而不是按站点数各自独立占用，线路资源的开销相应减少。
• 链路冗余条件：两个光方向为业务迂回留出条件，某段光缆检修时站点仍可借助另一方向连通，组网规划可按现场光缆走向安排备用路径。

链型结构对沿线分散的专网节点尤其合适。变电所、轨道车站、机关营区这类站点往往沿着一条光缆路径分布，逐个站点串接后，中心端只需在一端收齐业务，中间站点的机房空间与配套电源也不必为独立的传输设备再留位置。瑞光极远在多业务光端机产品展示中提供的链型组网方案，正是面向这类政府专网光纤通信方案需求而设计。

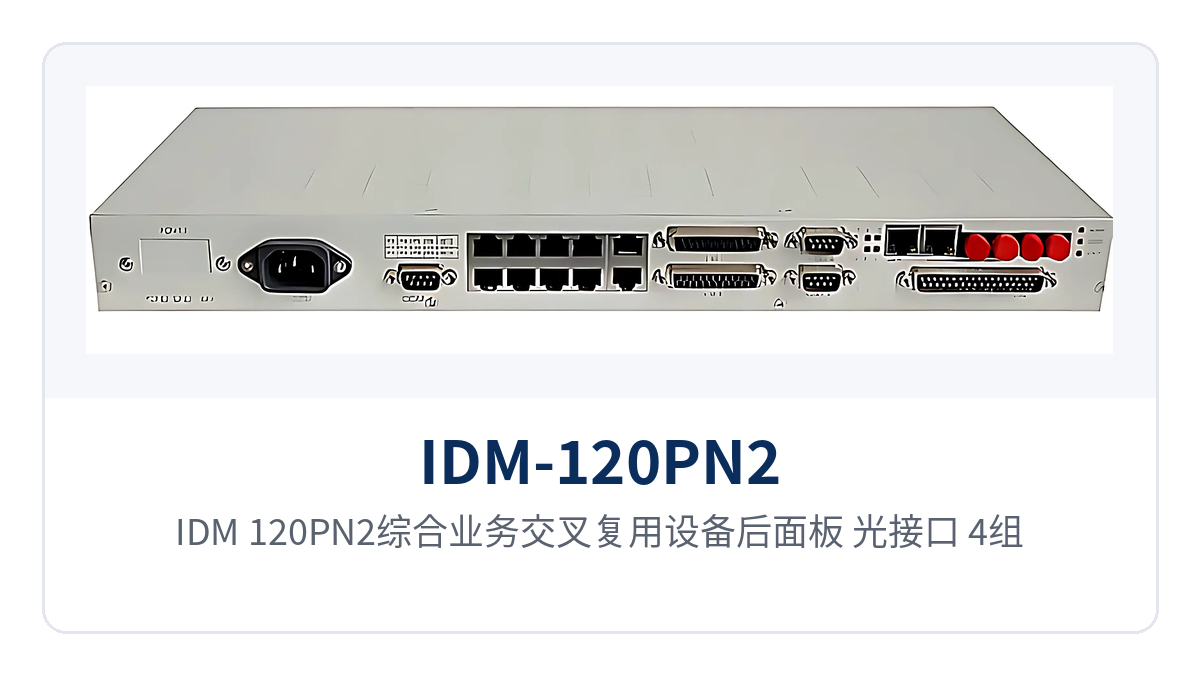

图2：IDM-120PN2综合业务交叉复用设备后面板，光接口、4组E1接口与2组100M以太网接口布局

4组E1、隔离以太网与串口分别接什么业务

设备一侧是面向线路的光接口，另一侧是E1、以太网与串口三类业务接口，各类业务进入设备后按各自的接口标准承载，既有的交换、调度与监控设备不需要改动配置。接口种类与数量按站点业务清单核对后配置，三类业务在同一台多业务光端机内完成转换与复用，站点侧不必为每类业务单独添置传输设备。

4组E1全时隙交叉怎么用

• 全时隙交叉：4组E1信号的时隙可交叉配置，任一输入方向的话路与数据能按业务规划落到指定输出通道，站点间的业务走向由配置决定。
• E1单端接入：E1业务可以只在一端接入设备，由设备完成时隙调配后送到对端，现场按业务清单逐条配置即可，两端不必同时进场施工。
• 透传承载：E1通道码速率按ITU-T G.703标准为2048Kbps，既有E1设备接入后业务随光路延伸到对端站点，设备不解析时隙内的业务内容。

E1的帧结构决定了交叉调度的落点。PCM30/32是E1基群的帧结构标准，每帧划分32个时隙，其中TS0用于帧同步与告警、TS16用于随路信令，其余30个时隙承载64Kbps业务；交叉配置正是以这些时隙为单位，把语音与数据分配到目标E1通道的指定位置，站点调整电路时改配置而不动外部线缆。

2组物理隔离线速100M以太网怎么分域

物理隔离指2组物理隔离100M以太网接口在设备内部各自拥有独立通道，不是把一个以太网口拆成两个物理接口；两路的带宽与业务互不挤占，各自具备线速100M的转发能力。隔离效果取决于分域方案，接入前先按业务类型划好接口归属。

• 带宽独享：两组以太网各走独立通道，视频回传与办公访问不在同一条转发路径上争用带宽。
• 故障隔离：一路出现异常流量或广播风暴时，另一路在用业务不受影响，故障范围被限制在单个业务域内。
• 安全分域：监控、办公、生产等不同业务分别接到不同接口，按业务性质分开承载，符合专网对业务隔离的要求。

异步RS232/RS485与随路信令怎么配合

设备提供高速率异步RS232/RS485接口，用于接入远动、监控一类的低速数据通道，串口数据与E1、以太网业务同在一条光链上传输，站点侧不必为数据业务单独布放线缆。

随路信令修改模式可按既有交换与PCM设备的信令方式灵活调整，电话业务接入时不必更换对端设备的信令配置。设备支持多种时钟方式，线路时钟与站点设备时钟可按现场条件选择，避免多点接入时的时钟漂移。上述接口能力在该款光端机的产品展示中有逐项说明，选型时可对照站点业务清单核实。

功能与性能参数总表

以下两表按产品资料整理：功能总览逐项说明设备能做什么，关键技术参数逐项给出指标与适用条件，功能一项一行、参数一项一行，便于组网设计与选型时逐条核对；资料库未给出的电气指标单列一行，需在订货前向光端机厂家确认。

功能总览

功能项	功能说明
双光方向光接口	提供2组光方向的高速光接口，两个方向可分接前后两站，组成光链型网
4组E1交叉连接	4组E1信号的全时隙交叉连接，业务按规划分配到目标E1通道
E1单端接入	可支持E1单端接入，业务在一端进入设备后由设备调配送往对端
4组透传E1接口	提供4组透传E1接口，既有E1设备业务原样承载，不改变时隙内容
2组物理隔离线速100M以太网	两组100M以太网各走独立通道，线速转发、业务分域承载
异步RS232/RS485接口	提供高速率异步RS232/RS485接口，接入远动、监控等低速数据
多种时钟方式	线路与站点设备时钟按现场条件选择，减少多点接入的时钟漂移
随路信令修改	灵活的随路信令修改模式，适配既有交换与PCM设备的信令方式
统一网管与告警	统一网管、完善的告警监测功能，设备状态与告警集中监控
机房环境适应	适合在各种环境下的通信机房安装使用

关键技术参数

项目	参数/指标	说明/适用条件
设备型号	IDM-120PN2	综合业务交叉复用设备，基于IDM-120P平台
光接口	2组光方向的高速光接口	两个方向可成链组网；光模块速率、波长与传输距离按订货配置，以厂家技术资料为准
E1接口	4组，透传	码速率2048Kbps，遵循ITU-T G.703标准，支持E1单端接入
E1交叉能力	4组E1信号全时隙交叉连接	以E1帧内时隙为单位配置，业务按规划落到目标通道
以太网接口	2组线速100M，可物理隔离	两组接口内部通道独立，按业务分域接入
数据接口	高速率异步RS232/RS485	用于远动、监控等低速数据业务接入
时钟方式	多种时钟方式	按线路与站点设备条件配置
信令模式	灵活的随路信令修改模式	适配既有交换与PCM设备的信令方式
网管功能	统一网管，完善的告警监测	运行状态与告警集中监控，便于故障定位
安装环境	适合各种环境下的通信机房	机架安装，具体温湿度条件以厂家技术资料为准
供电、功耗、外形尺寸	此处资料库暂无相关信息	以随机技术资料与订货配置为准

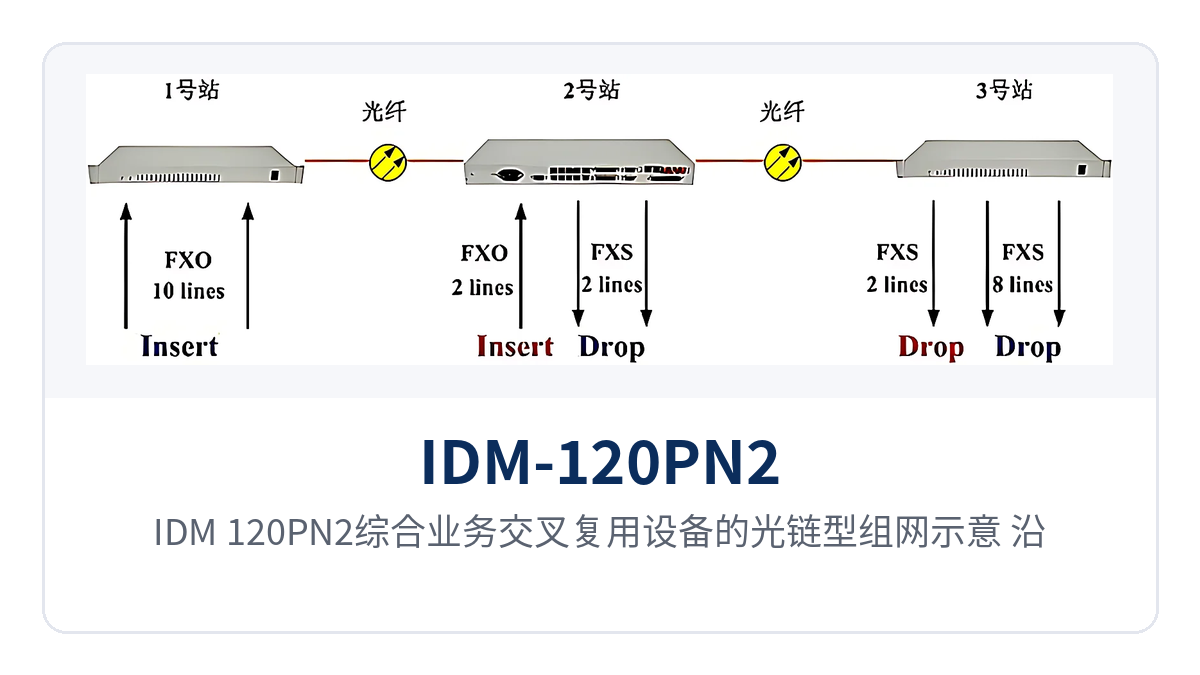

图3：IDM-120PN2综合业务交叉复用设备的光链型组网示意，沿线站点双光方向串接、中心端汇聚

典型应用场景

IDM-120PN2综合业务交叉复用设备面向以光纤为传输介质、站点沿线分散的专网接入场景，目标行业包括电力专网、轨道交通通信与军队政府专网。作为专业光端机厂家瑞光极远的产品展示重点机型，以下三个行业的小节分别说明站点分布形态、接入的业务种类与链型组网带来的变化，现场核对时可按对应小节逐项对照。

电力专网的变电所与供电营业网点

变电所与偏远供电网点通常只有有限的纤芯资源，站内又要上传调度电话、E1远动通道与监控网络三类业务。该多业务光端机在站内把话路、E1通道与监控网络分别接入，经两个光方向串入沿线光链，站点侧只占用一段光纤。

2组物理隔离以太网把监控网与办公网分开承载，生产控制类业务与办公业务在传输环节彼此独立，符合电力专网对业务分域的要求。4组E1交叉让各站远动通道按调度关系落到指定通道，新增间隔时改配置即可。瑞光极远这款电话光端机在电力政府专网光纤通信方案中已有成熟部署。

轨道交通通信的沿线车站与区间节点

轨道交通沿线车站、区间设备房与车辆段沿一条光缆路径分布，站间联络电话与监控数据需要在中心侧统一汇聚。该光端机以双光方向串接沿线站点，各站的电话与数据经光链逐站上传，不必为每站单独敷设回中心的光缆。

车站通信机房的机位与供电条件受现场限制，一台多业务光端机同时承担E1、以太网与串口接入，机柜内不必再堆叠多台单一功能的传输设备。统一网管把沿线各站设备状态汇总到网管中心，运维人员按告警定位到具体站点。

军队与政府专网的机要节点与野外站点

军队与政府专网对业务隔离与运行连续性要求较高，既有E1专线设备往往已稳定运行多年，整段替换的成本高。该光端机的4组透传E1接口把既有业务原样接入并延伸到对端节点，2组物理隔离以太网按业务性质分域承载，契合政府专网光纤通信方案对业务分域的严苛要求。

野外站点与机动指挥所沿光缆或临时光路成链部署时，双光方向让中间节点同时向前后两站收发，链型组网中某一方向出现问题时仍有迂回通道可用。统一网管与完善的告警监测功能把节点运行状态送到上级网管中心，值守人员不必逐站巡检。

结语

作为一款双光方向交叉复用光端机，IDM-120PN2综合业务交叉复用设备用2组光方向把沿线站点串成光链，用4组E1交叉与E1单端接入适配专网既有窄带业务，用2组物理隔离线速100M以太网把监控与办公分域承载，线路资源与机柜空间都省了下来。

链型组网与物理隔离的组合，让电力、轨道交通与军队政府专网的接入节点在一条光链上同时跑电话、远动与数据业务。瑞光极远在产品展示中建议，部署前按站点业务清单确认E1通道分配与以太网分域方案，光模块规格与供电条件以厂家技术资料和订货配置为准。
