IDM-120PN综合业务交叉复用设备

128时隙交叉复用光端机是把话音、数据与视频监控业务的接入、时隙调度与光纤复用集中在同一台设备内完成的接入设备，也是光端机厂家面向专线接入场景的典型产品展示。IDM-120PN 128时隙交叉复用光端机由北京瑞光极远数码科技有限公司（Raytrans）研制，用于电力、公安、金融、学校等系统的语音、数据与视频监控专线接入。

设备采用专用大规模集成电路，通过光纤提供线速100M以太网接口与8个E1接口，其中4路E1用于交叉复用、4路E1用于透明传输，完成2～4路光信号处理。光纤速率为155Mbps，单纤传输距离不低于40KM，光接口可选SC/FC/ST，可直接对接机房既有光配线架。作为多业务光端机，该设备可同时承载语音、数据与视频监控业务；在视频接入场景中，也可作为视频光端机使用，并与电话光端机共同构成综合接入方案，适用于政府专网光纤通信方案与智慧矿山通信方案等应用。

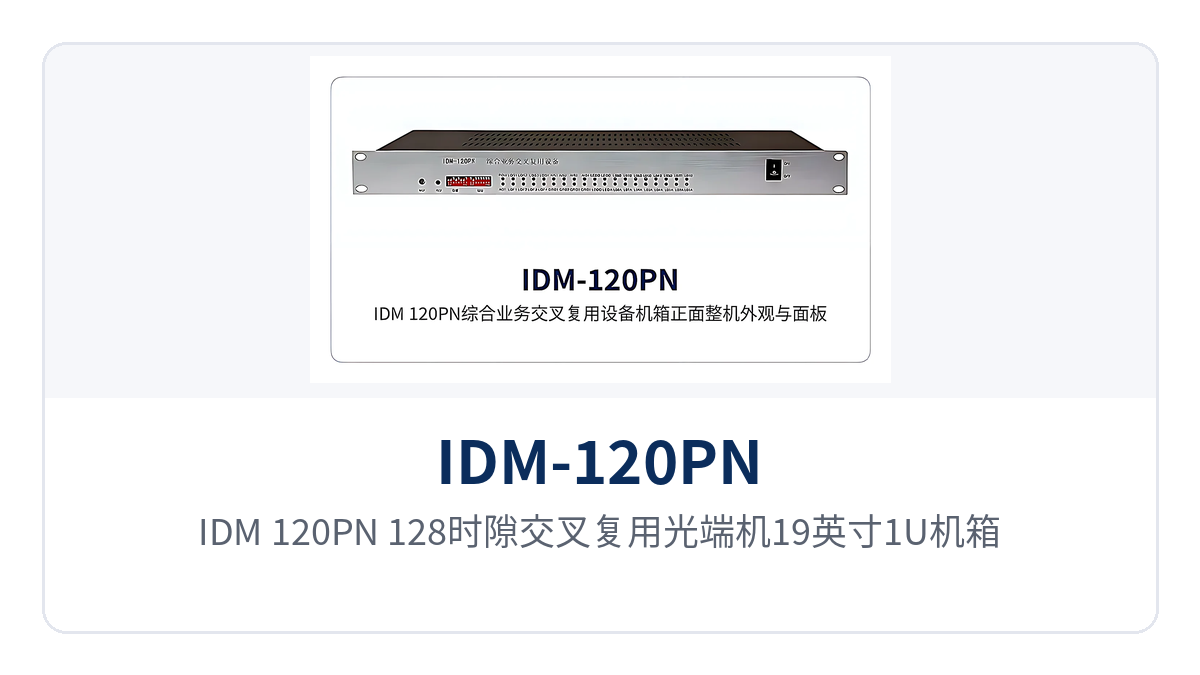

图1：IDM-120PN 128时隙交叉复用光端机19英寸1U机箱正面外观与面板告警指示灯

核心参数速览：155Mbps光纤 · 40KM单纤传输 · 128时隙交叉 · 4路E1交叉+4路E1透明 · 1~4路100M以太网 · 双电源双铃流备份

这台128时隙交叉复用光端机由哪些部分组成？

IDM-120PN 采用19英寸1U标准机箱，机内设8个通用插槽与2个扩展插槽，接口卡按站点业务清单配置。整机可提供16路64K加8路n×64K用户接口，24路用户接口业务能在4个E1方向上传输，扩容时以插卡方式增加容量，不必更换整机。作为一款面向多场景的光端机产品展示，其插槽式结构让同一平台可灵活适配不同站点的业务需求。

用户接口采用独立模块设计，64K同向、V.24/V.28、V.35、10Base-T、FXO/FXS、磁石、热线、EM2/4线音频、高保真音频等30几种接口可按站点需要变换。独立的用户模块让同一机框适应不同站点的业务结构，备件种类与现场改造量随之减少。这种模块化设计也是专业光端机厂家在电话光端机与多业务光端机产品线上普遍采用的做法，瑞光极远（Raytrans）在该系列中延续了这一思路。

设备提供四个传输方向的光纤线路收发，可与IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列组合成链型网、星型网、树型网。站点按容量要求与分布确定光方向数量，一条155Mbps光路上的业务分配随之调整，组网成本按实际站点数控制，可服务于政府专网光纤通信方案与智慧矿山通信方案等组网场景。

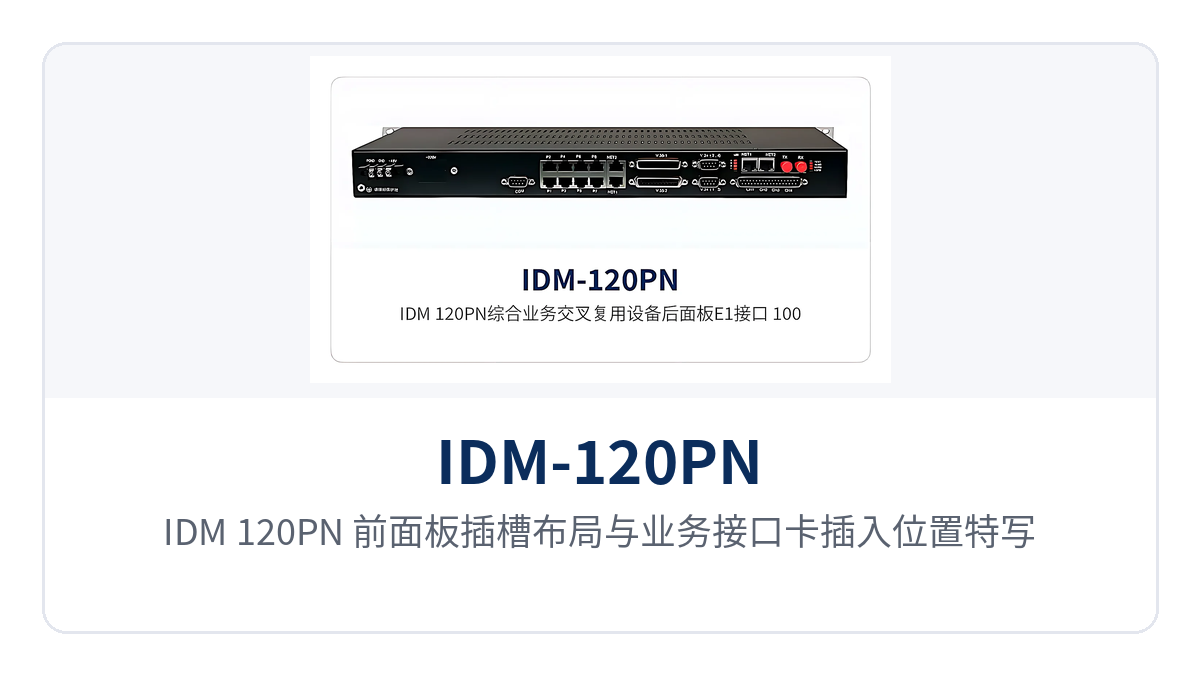

图2：IDM-120PN 前面板插槽布局与业务接口卡插入位置特写

一台设备能同时接入哪些业务？

IDM-120PN 的功能覆盖业务接入、时隙调度、光纤复用与集中监控四类，话音、数据与视频监控在同一机框内完成接入、复用与分配。各功能项与作用逐行列在下表，接口卡按站点业务清单配置，一台多业务光端机同时承担PCM复用与E1时隙交叉两种角色。

功能项	功能说明
光纤复用	4路E1透明传输、4路E1交叉连接，同时提供14个以太网通道，完成24路光信号处理
线速100M以太网	接口工作于全双工/半双工、10M/100M自适应，具备数据帧过滤与MAC地址自动学习，支持VLAN与流量控制
两级时隙交叉	内置128时隙交叉连接矩阵，实现用户到用户、用户到线路、线路到线路的数据与信令交叉互联
多时隙卡通道	内置4路多时隙卡通道，可插n×64K带宽的V.35卡与10BASE-T卡，也可提供高速异步RS232/RS485接口
内置以太网交换板	可把一个以太网接口接入4组100M以太网接口，站点侧不必另配交换机
用户接口灵活配置	独立用户模块设计，64K同向、V.24/V.28、V.35、FXO/FXS、磁石、热线、EM2/4线音频、基带中继、一号信令等30几种接口任意配置
多种时钟模式	可设为主时钟、外时钟、线路时钟、用户时钟，接口可设为交换机侧或用户侧，局远兼容
网管与告警	RS232、RS485两种网管接口，RS485级连网管可同时级连多台设备，支持机架告警输出；E1状态改变时发出声音告警，面板指示灯显示告警状态
双电源双铃流备份	选用双电源、双铃流模块，电源处于半功率模式以延长寿命，单模块故障仍正常工作
灵活组网	提供4个传输方向的光纤线路收发，可与IDM-240、IDM-120、IDM-30、IDM-mini系列组合成链型网、星型网、树型网

4路E1交叉与4路E1透明怎么分工？

4路E1交叉复用负责把本站业务调度到目标E1时隙，4路E1透明负责把既有E1业务原样穿通到对端，两类通道在同一台设备内并行工作。电话、V.24数据等窄带业务走交叉通道，数字中继与PCM复用设备等既有E1业务走透明通道。对于视频光端机所承载的监控视频业务，也可通过以太网通道与E1通道协同传输。

知识块：128时隙交叉矩阵。E1接口采用PCM30/32帧结构，每路E1含32个时隙，TS0用于帧同步与告警、TS16承载随路信令，其余30个时隙承载64K业务；4路E1合计128个时隙，与设备内置的128时隙交叉矩阵一一对应，E1接口电气特性符合ITU-T G.703，码速率2.048Mbps。

交叉关系可以在用户到用户、用户到线路、线路到线路三个层面建立，数据与信令一起交换。业务新增或改向时只调整交叉配置，外部光缆与话机接线保持不动，现场改造量小，也不影响其他在用电路。

128时隙交叉做在设备内部，4路E1交叉不必再单独采购一台E1时隙交叉设备，接入节点一次投资同时覆盖光传输与时隙调度。机柜占位从两台设备压缩到一台1U设备，配套电源与线缆数量随之减少，这是128时隙调度免另购交叉设备的直接收益。

图3：IDM-120PN 单纤40KM点对点组网与128时隙调度拓扑示意图

技术参数

IDM-120PN 的光接口、E1接口与用户接口参数逐项列在下表，其中传输距离按单纤传输模式给出。光接口形式按现场光缆与光配线架选择，接口卡配置与光模块型号按项目确认，表中未列的项以厂家技术资料为准。

项目	参数/指标	说明/适用条件
光纤速率	155Mbps	光线路传输速率，对应速览行的155Mbps光纤
传输距离	不低于40KM	单纤传输模式，实际距离按光模块与光缆衰耗核定
光接口形式	SC/FC/ST可选	与机房既有光配线架直接对接
光方向	2~4路	可提供四个传输方向的光纤线路收发
E1接口	8路（4路交叉+4路透明）	码速率2.048Mbps，PCM30/32帧结构，符合ITU-T G.703
以太网接口	1~4路100M	线速转发，全双工/半双工、10M/100M自适应
交叉容量	128时隙	4路E1×32时隙，支持用户到用户、用户到线路、线路到线路交叉
用户接口容量	16路64K+8路n×64K	24路用户接口业务可在4个E1方向上传输
机箱与插槽	19英寸1U，8个通用插槽+2个扩展插槽	便于装入标准机架，按业务清单配卡
时钟方式	主时钟/外时钟/线路时钟/用户时钟	可设交换机接口或用户接口，局远兼容
网管接口	RS232、RS485	RS485级连网管可同时级连多台设备，具备机架告警输出
供电与铃流	双电源、双铃流备份	电源半功率模式运行，单模块故障仍正常工作

双电源双铃流备份是这款设备面向无人值守站点的可靠性设计，两个电源模块与两个铃流模块同时在线，各承担一半负载。电源长期处于半功率模式，温升与损耗较低；单个模块故障时另一个模块继续供电与提供铃流，整机业务保持正常，维护可安排在计划窗口处理。瑞光极远（Raytrans）作为光端机厂家，在该机型上把这一备份机制作为面向政府专网光纤通信方案与智慧矿山通信方案等连续运行场景的标准配置。

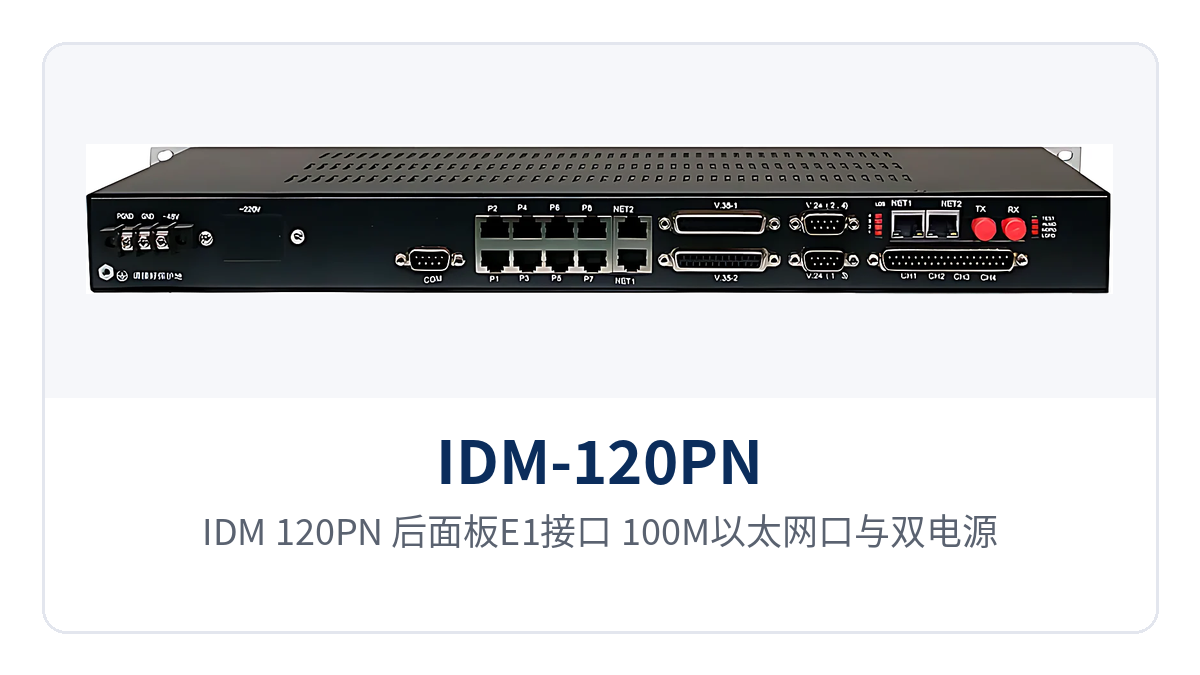

图4：IDM-120PN 后面板E1接口、100M以太网口与双电源双铃流模块特写

典型的接入场景有哪些？

IDM-120PN 面向电力专网、公安视频监控专网与金融、学校等专线接入场合：站点侧需要把话音、低速数据、视频监控与既有E1通道同时上传，而光缆资源有限。155Mbps光纤与40KM单纤传输让一站一纤的组网方式在长距离线路上可行，站点与中心之间不必再串接中继设备。作为一款多业务光端机，该设备在同一平台上完成话音、数据与视频的综合接入，也为后续的政府专网光纤通信方案与智慧矿山通信方案提供了可复用的接入节点。

电力专网：变电站话音、远动与监控同传

变电站与开闭所需要把调度电话、远动数据与视频监控上传到集控站，站内可用光缆芯数通常有限。IDM-120PN 把话路与低速数据接入交叉通道，按64K时隙分配到指定E1；视频监控通过100M以太网口接入，与话音共用同一对光纤，单纤40KM直连可省去中途的中继机柜。

调度电话的接入方式按站内交换机类型配置，FXO、FXS、磁石、热线等接口都在可选范围内，既有话机不必更换。E1状态发生改变时设备发出声音告警并输出机架告警，网管侧可随时查看链路状态，无人值守站点的巡检次数随之减少。

图5：IDM-120PN 安装在变电站通信机柜内并接入光缆与E1线缆的现场实景

公安视频监控专网：图像与语音专线共纤回传

公安视频监控点位上联通常只有一对光纤可用，前端摄像头图像、卡口数据与岗亭电话需要同时回传。IDM-120PN 作为视频光端机使用时提供1～4个100M以太网通道承载图像与数据，E1通道承载语音与既有专线业务，两类业务在同一根纤芯上各占各的通道。

以太网通道支持VLAN与流量控制，监控网与办公网可按VLAN划分，图像流量不会挤占业务通道。40KM单纤传输距离适合城区外围与郊区卡口的直连覆盖，卡口与分局之间减少一级中继设备与配套机柜。

金融与学校专线接入：网点话务与数据同传

银行网点、学校校区与上级机构之间既要跑内部话务，也要跑办公数据与视频监控。IDM-120PN 用一对光纤把话务、数据与监控业务一并送上级机房，网点侧只占一个1U机位，话务与数据接入在同一台设备上完成。

用户接口按网点实际业务配置，话路少的网点少配卡、话路多的网点多配卡，扩容时增加接口卡即可。RS485级连网管可把一个机房内的多台设备接入同一条网管总线，集中查看运行状态与故障统计。

128时隙交叉复用光端机怎么选型与部署？

选型从站点业务清单开始，按业务路数、E1方向、光接口距离、时钟方式与网管供电五项依次核对，配置即可定下来。以下五项说明各项的核对内容与常见做法，便于现场与商务同步确认，避免订货后再补插卡。

• 统计业务类型与路数：电话、磁石、音频、V.24数据、V.35数据、以太网各自的数量，据此确定接口卡种类与张数，单机用户接口业务不超过24路。
• 分配E1通道：需要跨方向调度的业务走4路E1交叉复用侧，需要原样对接既有设备或租用电路的走4路E1透明侧，两侧数量分别核算。
• 选择光接口与距离：按机房与光配线架选SC/FC/ST接口，距离按不低于40KM的单纤指标核对光模块，单纤模式需确认对端设备同样支持单纤收发。
• 明确时钟与接口侧：按现网传输体制设主时钟、外时钟、线路时钟或用户时钟，接口按对端是交换机还是终端设为交换机侧或用户侧。
• 确认网管与供电：多站点统一管理时用RS485级连网管串接设备，无人值守站点配双电源双铃流模块并接入两路独立电源。

接线时先接光路后接业务，光口按单纤模式成对配置，E1接口按75Ω同轴或120Ω平衡的线缆形态施工，业务接口卡按面板标识逐路对应。加电后先看面板指示灯，再从网管读取E1状态与告警信息，确认各方向业务正常后才接入正式电路。对于政府专网光纤通信方案与智慧矿山通信方案中的多站点场景，可按相同流程逐站核对，保证各节点配置一致、网管统一。

结语

IDM-120PN 128时隙交叉复用光端机把8路E1、线速100M以太网与128时隙交叉矩阵集成在19英寸1U机箱内，以155Mbps光纤、40KM单纤传输与双电源双铃流备份支撑电力、公安、金融、学校等专网的长距离接入。瑞光极远（Raytrans）作为光端机厂家，围绕产品展示中的这款多业务光端机持续提供选型与部署支持，方便用户在电话光端机与视频光端机之外获得一体化接入能力。

接入节点用一台光端机完成业务接入、时隙调度与网管监控，4路E1交叉与4路E1透明并行，时隙按实际占用分配，机柜空间与配套电源同步减少。业务扩容时插卡与改配置即可完成，外部光缆与话机接线保持不动。
