IDM-120N电话光端机
120路电话 4组E1 2路百兆以太网单纤承载 16槽按盘扩
IDM-120N多业务光端机采用19英寸3U标准机箱；其光纤传输总带宽为155M，提供2个共享线速100M以太网接口、4组E1传输接口以及120路电话用户话路；IDM-120N多业务光端机提供16套用户接口插槽；预留多功能盘槽位，灵活扩展，支持任意网络拓扑结构；
IDM-120N电话光端机是北京瑞光极远数码科技有限公司研制的155M多业务电话光端机，采用专用大规模集成电路设计，属PCM综合业务光纤传输设备，用于在一条155M带宽的光纤链路上同时承载120路电话用户话路、4组E1透明传输接口与2路共享线速百兆以太网。整机采用19英寸3U标准机箱，提供16套用户接口插槽，话路容量按FXO/FXS业务盘数量组合配置，可随业务增长灵活扩展。作为专业光端机厂家瑞光极远（Raytrans）旗下的产品展示代表机型，IDM-120N电话光端机面向电力专网、公安部队专网与银行专线等场景，是专网节点的多业务光纤接入设备，可广泛应用于政府专网光纤通信方案与军队应急通信车方案中。
核心参数速览：120路电话用户话路 · 155M光纤传输带宽 · 4组E1透明传输（ITU-T G.703、PCM30/31）· 2路共享线速百兆以太网 · 电源盘与铃流盘1+1热插拔双备份 · 19英寸3U机箱16套用户插槽

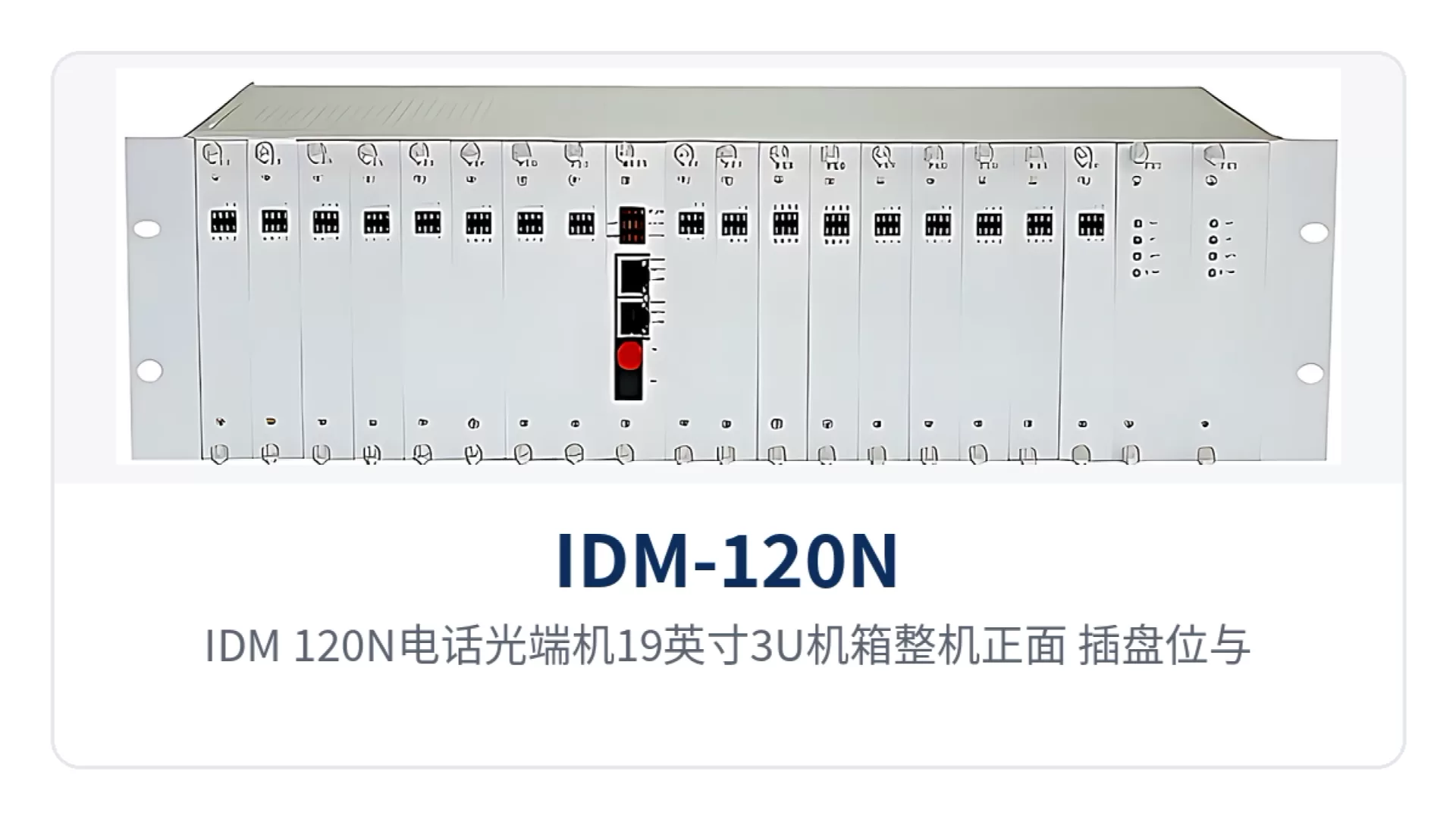

图1：IDM-120N电话光端机19英寸3U机箱整机正面 插盘位与告警指示灯特写
155M多业务电话光端机是什么设备？
IDM-120N电话光端机是把窄带电话、E1专线与百兆以太网三类业务复用到一条光纤上的PCM综合业务光纤传输设备，两端各放一台，一端把模拟电话与数字接口接入、另一端原样还原。作为155M多业务电话光端机，设备按PCM30/31制式组织话路与E1通道，E1通道码速率2048Kbps、HDB3码型、符合ITU-T G.703，电话接口FXO与FXS均支持极性翻转与来电显示。三类业务在设备内部各占独立通道，互不干扰。这款产品由光端机厂家瑞光极远（Raytrans）研发制造，在政府专网光纤通信方案与军队应急通信车方案中均可部署，作为一款多业务光端机，它同时具备PDH光端机的传输特性，适用于对电话光端机有综合接入需求的场景。
一条光纤能同时传电话E1和以太网吗
一条光纤能同时传电话E1和以太网吗，可以——一条155M光纤链路被划分为彼此独立的三个业务通道。电话通道把模拟话路按ITU-T G.711 A律压缩为64Kbps数字话音，音频范围300Hz～3400Hz，环路电流25mA/路，120路话路由8路一盘的FXO/FXS业务盘组合配置；E1通道承载4组2048Kbps透明传输通道，采用随路信令，可与既有PCM、SDH设备对接；以太网通道提供2路RJ-45接口，10/100Base-T、符合IEEE802.3，全/半双工自适应，共享线速100M带宽。三类业务同纤传输、各自独立，站点侧只占用一对光纤。这种多业务光端机的产品展示能力，正是瑞光极远（Raytrans）在电话光端机领域的技术积累体现。
IDM-120N电话光端机有哪些功能与接口
IDM-120N电话光端机围绕大容量话路汇聚与多业务光纤传输提供以下功能。
| 功能项 | 功能说明 |
|---|---|
| 120路电话用户话路 | 单台提供120路电话用户话路，FXO接交换侧、FXS接用户话机侧，两类接口均支持极性翻转与来电显示 |
| 4组E1透明传输接口 | 提供4组E1通道，码速率2048Kbps、HDB3码型，符合ITU-T G.703，阻抗75Ω/120Ω可选，随路信令透明传输 |
| 2路共享线速百兆以太网 | 提供2路RJ-45以太网接口，10/100Base-T，符合IEEE802.3，全/半双工自适应，共享线速100M带宽 |
| 16套用户接口插槽 | 19英寸3U机框提供16套用户接口插槽，8FXO-120与8FXS-120业务盘按话路方向插装，容量按盘组合配置 |
| 电源盘与铃流盘双备份热插拔 | 电源盘PRU-120与电源铃流盘RPRU-120各按1+1配置，支持运行中热插拔更换，供电与振铃环节业务不中断 |
| 多功能盘槽位扩展 | 预留多功能盘槽位，按业务增长灵活扩展，支持任意网络拓扑结构 |
| 功能控制开关与告警指示 | 面板提供功能控制开关和告警指示功能，便于现场开通调试与故障定位 |
| 在线网管功能 | 支持网管在线实时配置、查询与故障统计管理，配合告警指示实现集中维护 |
单台设备如何替代多台叠加
把过去需要几台设备叠加才能完成的三类业务收进一台3U设备，是IDM-120N电话光端机的核心价值。对于光端机厂家瑞光极远（Raytrans）而言，这款多业务光端机产品展示出高度集成的设计理念，在政府专网光纤通信方案和军队应急通信车方案中都能有效节省空间与布线成本。
| 差异化点 | 对专网节点的价值 |
|---|---|
| 单台设备提供120路电话接入，16套业务插槽按需扩展 | 一台3U设备完成过去多台语音设备叠加才达到的放号量，话路容量随业务盘增减，机房机位与布线相应减少 |
| 155M光纤总带宽，同时承载2路百兆以太网与4组E1 | 电话、E1专线与两路百兆数据在一条光纤上同时传输、互不干扰，无需为每类业务各配一套光端机 |
| 电源与铃流双盘1+1冗余，支持热插拔保障业务不中断 | 电源盘与电源铃流盘各按1+1配置，单盘故障可在运行中热插拔更换，供电与振铃环节业务不中断 |
整机插盘组成与120路电话光端机怎么扩容
IDM-120N电话光端机由机框背板、主控盘、电源盘（电源铃流盘）与FXO/FXS业务盘组成，各盘型号与作用如下。
| 序号 | 名称 | 型号 | 描述 | 配置数量 |
|---|---|---|---|---|
| 1 | 设备机框背板 | IDM-120 | 19英寸3U机框，提供19组插盘位 | 1 |
| 2 | E1接口主控盘 | CMU-E1-120 | 提供E1接口接入 | 1 |
| 3 | 光接口主控盘 | CMU-120 | 提供1组光接口接入，2组线速100M以太网接口，4组E1接口 | 1 |
| 4 | 电源盘 | PRU-120 | 提供1+1供电、整机供电，用于FXO侧，-48V输入 | 2 |
| 5 | 电源铃流盘 | RPRU-120 | 提供1+1供电、整机供电及振铃电压，用于FXS侧，-48V输入 | 2 |
| 6 | FXO业务盘 | 8FXO-120 | 8路FXO接口，交换侧 | 按需 |
| 7 | FXS业务盘 | 8FXS-120 | 8路FXS接口，用户侧 | 按需 |

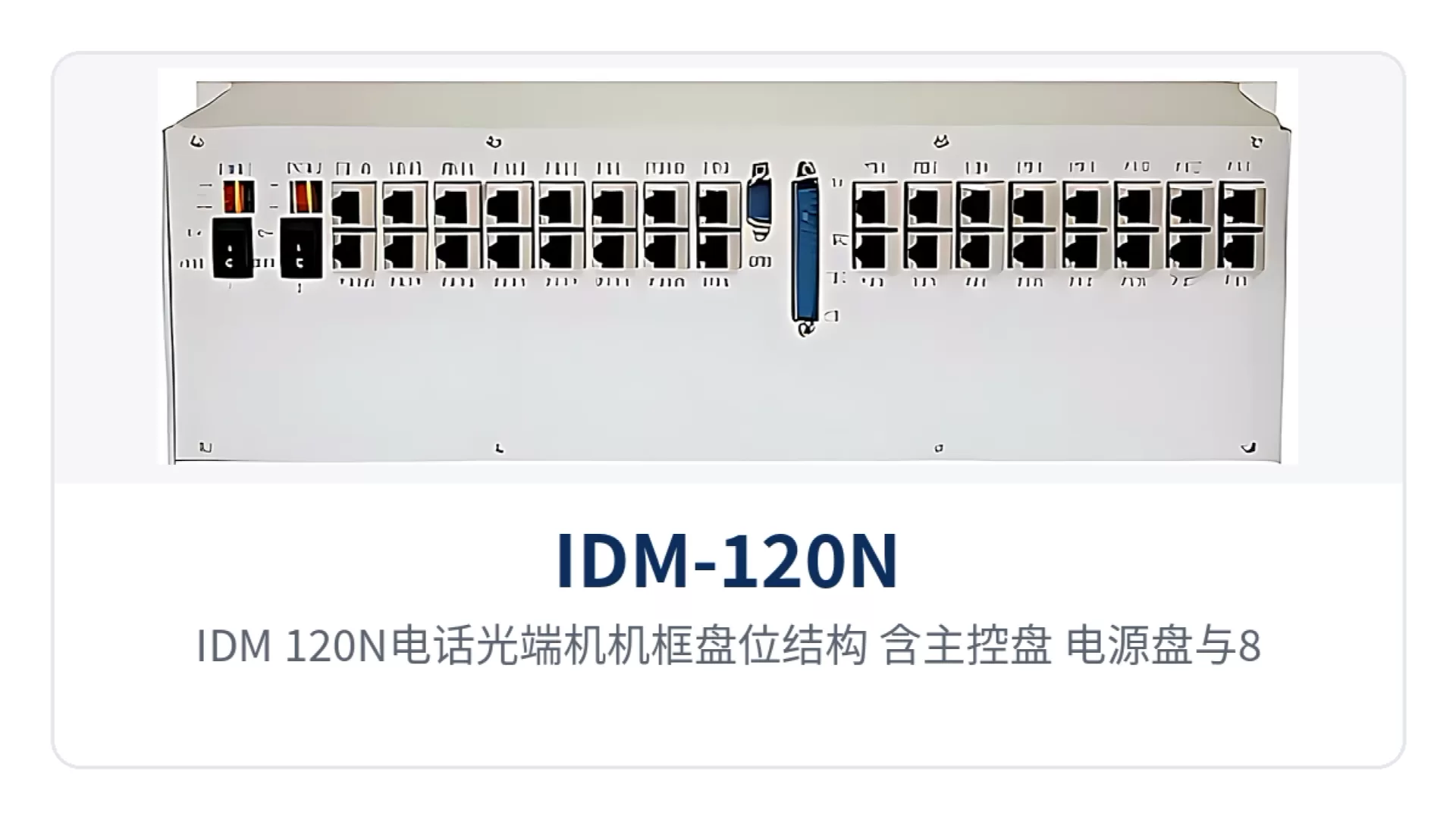

图2：IDM-120N电话光端机机框盘位结构 含主控盘 电源盘与8路FXO和FXS业务盘
单台设备配置中E1接口主控盘与光接口主控盘只选其一。
120路电话光端机怎么扩容，答案就在这套插盘式结构里。19英寸3U机框提供19组插盘位与16套用户接口插槽，话路容量随FXO/FXS业务盘数量增长，单台设备按产品资料提供120路电话用户话路；业务增长时按话路方向补充对应业务盘即可，机框预留的多功能盘槽位还可承载后续扩展，无需更换整机。瑞光极远（Raytrans）作为专业光端机厂家，这款PDH光端机产品展示出灵活的扩容能力，无论是政府专网光纤通信方案还是军队应急通信车方案，都能通过插盘式结构实现按需配置，满足电话光端机与多业务光端机的多样化接入需求。
IDM-120N电话光端机技术参数与接口规格
以下参数覆盖光接口、E1接口、以太网、电话接口与供电环境，以IDM-120N产品资料为准，供组网设计与设备选型参考。
光接口参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | FC（可定制SC等） | 按现场光纤连接器选配 |
| 光纤模式 | 单模（可选多模） | 单模用于较长距离传输 |
| 光纤速率 | 155bps±50ppm | 对应整机155M光纤传输带宽 |
| 波长 | 1310nm | 单模光纤传输窗口 |
| 发光功率 | -2～-11dBm | 发送光功率范围 |
| 接收机灵敏度 | 优于-36dBm | 实际传输距离按光功率预算核算 |
E1接口参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 码速率 | 2048Kbps | E1标准码速率 |
| 码型 | HDB3 | 符合ITU-T G.703码型要求 |
| 标准协议 | ITU-T G.703 | E1电气接口标准 |
| 阻抗 | 75Ω/120Ω | 同轴或平衡接口可选 |
| 帧结构 | PCM30/31 | 话路按PCM30/31制式组织 |
| 信令 | 随路信令 | 与程控交换局对接的常用信令方式 |
以太网接口参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 接口类型 | RJ-45 | 以太网电接口 |
| 传输速率 | 10/100Base-T、10M/100M | 速率自适应 |
| 标准协议 | IEEE802.3 | 以太网标准协议 |
| 工作方式 | 全/半双工/自适应 | 可与交换机等以太网设备直接对接 |
FXO/FXS电话接口参数
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 音频范围 | 300Hz～3400Hz | 电话语音频带 |
| 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF | 电话接口回损特性 |
| 压缩率 | ITU G.711 A律 | 语音编码方式 |
| 环路电流 | 25mA/路 | 话机馈电能力 |
| 附加功能 | 极性翻转、来电显示 | FXO与FXS接口均支持 |
电源、环境与机箱
| 项目 | 参数/指标 | 说明/适用条件 |
|---|---|---|
| 供电方式 | DC-48V或AC 220V | 按机房或现场供电条件选择 |
| 整机功耗 | ≤250W | 整机功耗上限 |
| 工作温度 | 0℃～+40℃ | 室内机房环境适用 |
| 湿度 | 95%无凝结 | 相对湿度要求 |
| 产品尺寸 | 长×深×高480×200×132mm | 19英寸3U机箱安装尺寸 |
典型应用场景：电力、公安部队与银行专线
IDM-120N电话光端机可广泛应用于电信、网通公用电话网业务和电力、银行、公安、部队等专线信息数据业务，以下为三类典型用法，充分体现该款光端机在多业务接入与产品展示中的价值。
电力专网：变电站电话与数据业务同纤接入
电力专网站点通常需要同时开通调度与办公电话，并对接承载业务数据的E1专线通道。在变电站、供电所等站点部署IDM-120N电话光端机后，电话业务经FXO/FXS接口放号，E1通道按ITU-T G.703透明传输承载专线数据，2路百兆以太网接口回传IP业务，一条155M光纤完成全部接入，无需为电话与数据各配一套传输设备。
公安与部队专网：高可靠话音与专线数据传输
公安、部队专网对话音质量与链路可靠性要求较高，站点往往无人值守。IDM-120N电话光端机以155M光纤带宽承载120路话路与E1、以太网业务，话音采用ITU-T G.711 A律编码，E1符合ITU-T G.703、PCM30/31制式，可与既有专网传输设备互通；电源盘与电源铃流盘1+1双备份支持热插拔，单盘故障时可在运行中更换，配合在线网管远程掌握各站点运行状态，减少现场巡检工作量。
银行专线：营业网点电话与数据集中回传
银行营业网点数量多、分布广，网点侧需要电话放号与数据专线回传并保证可用性。IDM-120N电话光端机在网点侧以FXS接口接话机、以FXO接口或E1通道对接交换与数据侧设备，百兆以太网接口承载网点IP业务，多个网点的话路与数据集中回传至上级节点；DC-48V或AC 220V供电可按机房条件选择，19英寸3U机箱适合在标准机柜内安装。

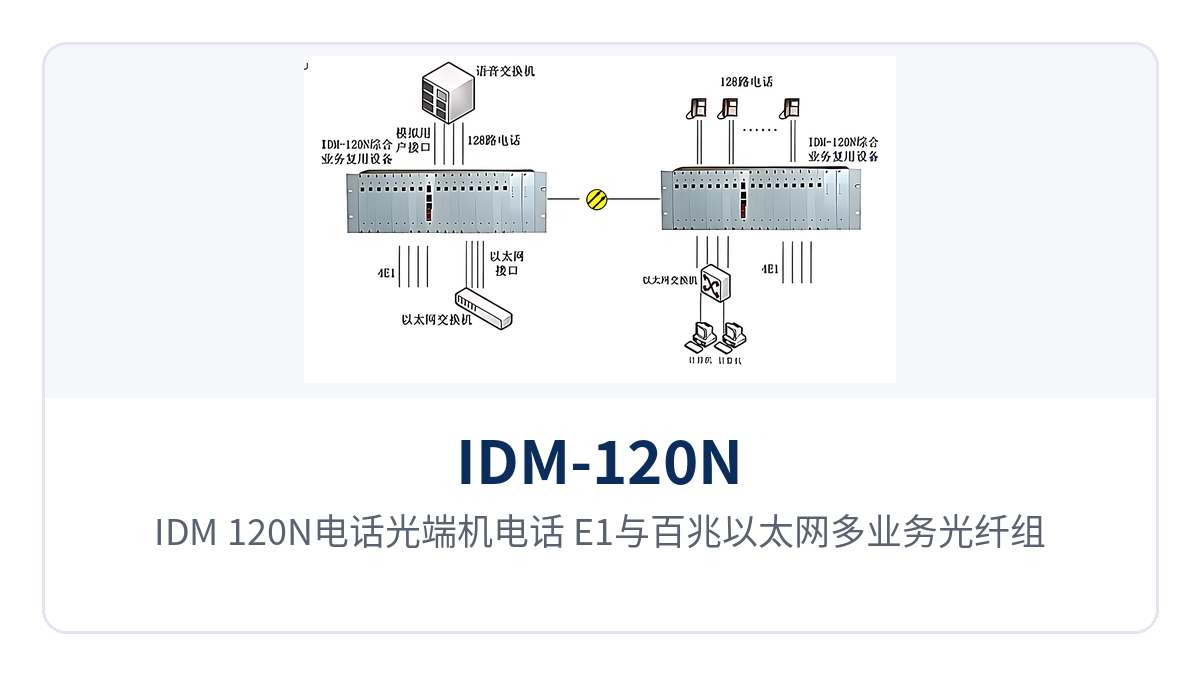

图3：IDM-120N电话光端机电话 E1与百兆以太网多业务光纤组网应用示意
选型与部署建议
IDM-120N电话光端机是一款155M多业务电话光端机，适合需要大容量电话放号并兼顾E1与百兆以太网业务的专网节点。选型时按话路方向与数量确定FXO/FXS业务盘配置，按光纤资源选择FC（可定制SC等）光接口与单模（可选多模）光纤，按现场供电条件选择DC-48V或AC 220V；设备工作温度0℃～+40℃、湿度95%无凝结，建议部署于室内机房环境。对可靠性要求较高的站点，可依托电源盘与电源铃流盘1+1热插拔双备份与在线网管，实现配置、查询与故障统计的集中维护；瑞光极远作为专业光端机厂家，可结合项目需求提供具体配置方案。
