IDM-120N 128路电话光端机

IDM-120N是北京瑞光极远数码科技有限公司研制的一款128路多业务电话光端机，采用专用大规模集成电路设计，属PCM综合业务光纤传输设备，用于在一条155M光路上同时承载128路电话用户话路、4组E1透明传输接口与2路共享线速100M以太网。作为专业光端机厂家，瑞光极远（Raytrans）在该产品中延续了产品展示中对高集成度与稳定性的追求。

整机为19英寸3U插盘式机框，提供19组插盘位与16套用户接口插槽，话路容量按FXO/FXS业务盘组合配置，业务增长时补盘即可扩展；供电、温湿度条件按室内机房环境设定，面向电力专网、轨道交通通信与军队政府专网的站点接入。该光端机可灵活适配政府专网光纤通信方案与军队应急通信车方案中的语音接入需求，与PDH光端机等设备共同构建多层次传输体系。

核心参数速览：128路电话用户话路 · 155M光纤传输带宽 · 4组E1透明传输（ITU-T G.703、PCM30/31）· 双路100M以太网 · 1+1电源热插拔双备份 · 19英寸3U机框16套用户插槽

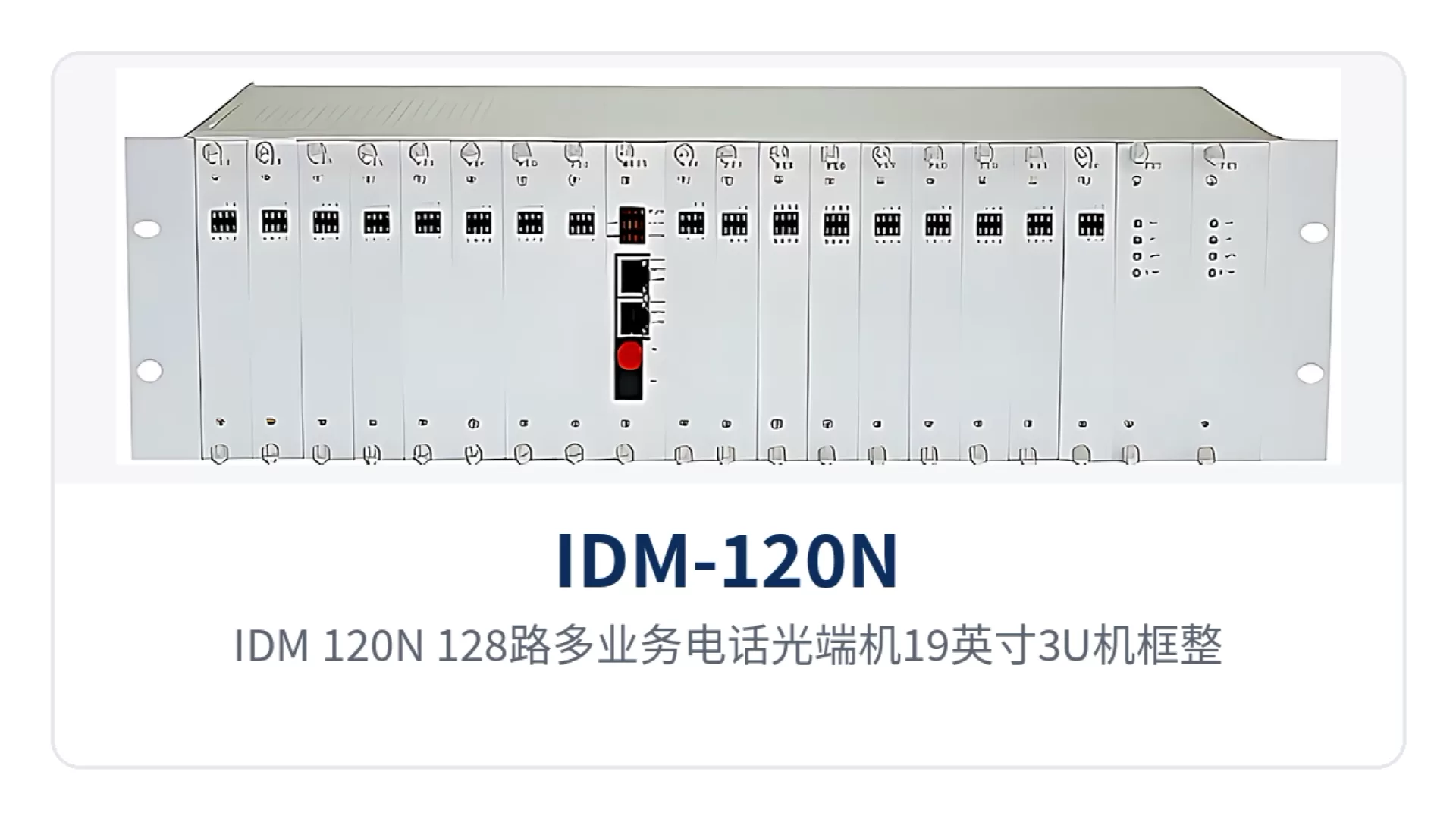

图1：IDM-120N 128路多业务电话光端机19英寸3U机框整机正面 插盘位与告警指示灯特写

128路多业务电话光端机是什么设备？

128路多业务电话光端机解决的是站点业务种类多、机位有限的问题：模拟电话、E1专线与IP数据过去要各配一套传输设备，这款光端机把三类业务收进同一个机框，经一条光路送到对端原样还原。设备成对使用，一端接入话机与专线设备，另一端还原出电话、E1与RJ-45接口。

一条光纤能传多少路电话、E1和以太网

一条光纤能传多少路电话，答案由光路带宽与每路话路的时隙占用决定：一条155M光路被划分成彼此独立的三个业务通道，互不挤占。电话通道按ITU-T G.711中A律把每路话音压成64Kbps，128路合计约8.2M，环路电流25mA/路，话路由8路一盘的FXO/FXS业务盘组合实现。

E1通道提供4组2048Kbps透明通道，PCM30/31制式、随路信令，可与既有PCM与SDH设备直接对接；以太网通道提供2路RJ-45接口，10/100Base-T、符合IEEE802.3，共享线速100M。三类业务合计仍在155M光路容量之内，站点侧只占用一条光纤链路。

IDM-120N 提供哪些功能和接口

IDM-120N作为一款多业务光端机，其能力覆盖话路接入、E1透传、以太网复用、插盘扩展与冗余保护五类，逐项用处与适用条件见下表。选型时按现场业务清单对照核对，先数话路与E1方向数，再看以太网口数量与供电制式。

功能项	功能说明
128路电话用户话路	单台提供128路话路，FXO接交换侧、FXS接用户话机侧，两类接口均支持极性翻转与来电显示
4组E1透明传输接口	4组E1通道，码速率2048Kbps、HDB3码型，符合ITU-T G.703，阻抗75Ω/120Ω可选，随路信令透传
双路100M以太网	2路RJ-45接口，10/100Base-T，符合IEEE802.3，全/半双工自适应，光路侧共享线速100M
16套用户接口插槽	3U机框插盘式结构，8FXO-120与8FXS-120业务盘按话路方向插装，话路容量按盘组合配置
1+1电源热插拔	电源盘PRU-120与电源铃流盘RPRU-120各按1+1配置，单盘故障可在运行中直接更换
多功能盘槽位扩展	预留多功能盘槽位，按业务增长灵活扩展，支持任意网络拓扑结构
功能控制开关与告警指示	面板提供功能控制开关和告警指示功能，便于现场开通调试与故障定位
在线网管	支持在线实时配置、查询与故障统计管理，配合告警指示实现集中维护

一台3U设备怎么顶替多台设备叠加

把三类业务收进一台3U设备、少占机柜与配线，是这款多业务光端机的核心价值。三条差异化能力对应的现场收益逐行列在下表，选型沟通时按项目痛点对照即可，哪一行对不上就说明该项能力在本项目里并非必需。

差异化点	对专网节点的价值
128路电话 · 4组E1 · 双路100M以太网	一台顶多台：大容量放号与E1专线、IP数据同机接入，站点不必按业务种类分别配置语音设备、PDH光端机与光纤收发器
1+1电源热插拔	电源盘与铃流盘各按1+1配置，单盘异常时运行中热插拔更换，供电与振铃环节业务不中断
155M光带宽、接收灵敏度优于-36dBm	155M带宽把话路、E1与以太网一次送出；接收灵敏度优于-36dBm，光缆衰减偏大的弱光链路仍可稳定工作

整机插盘组成与128路话路怎么扩容

IDM-120N由机框背板、主控盘、电源盘（电源铃流盘）与FXO/FXS业务盘组成，各盘型号与作用见下表。单台配置中E1接口主控盘与光接口主控盘只能选其一，站点按是否需要E1接入决定主控盘型式。

序号	名称	型号	描述	配置数量
1	设备机框背板	IDM-120	19英寸3U机框，提供19组插盘位	1
2	E1接口主控盘	CMU-E1-120	提供E1接口接入	1
3	光接口主控盘	CMU-120	提供1组光接口接入，2组线速100M以太网接口，4组E1接口	1
4	电源盘	PRU-120	提供1+1供电、整机供电，用于FXO侧，-48V输入	2
5	电源铃流盘	RPRU-120	提供1+1供电、整机供电及振铃电压，用于FXS侧，-48V输入	2
6	FXO业务盘	8FXO-120	8路FXO接口，交换侧	按需
7	FXS业务盘	8FXS-120	8路FXS接口，用户侧	按需

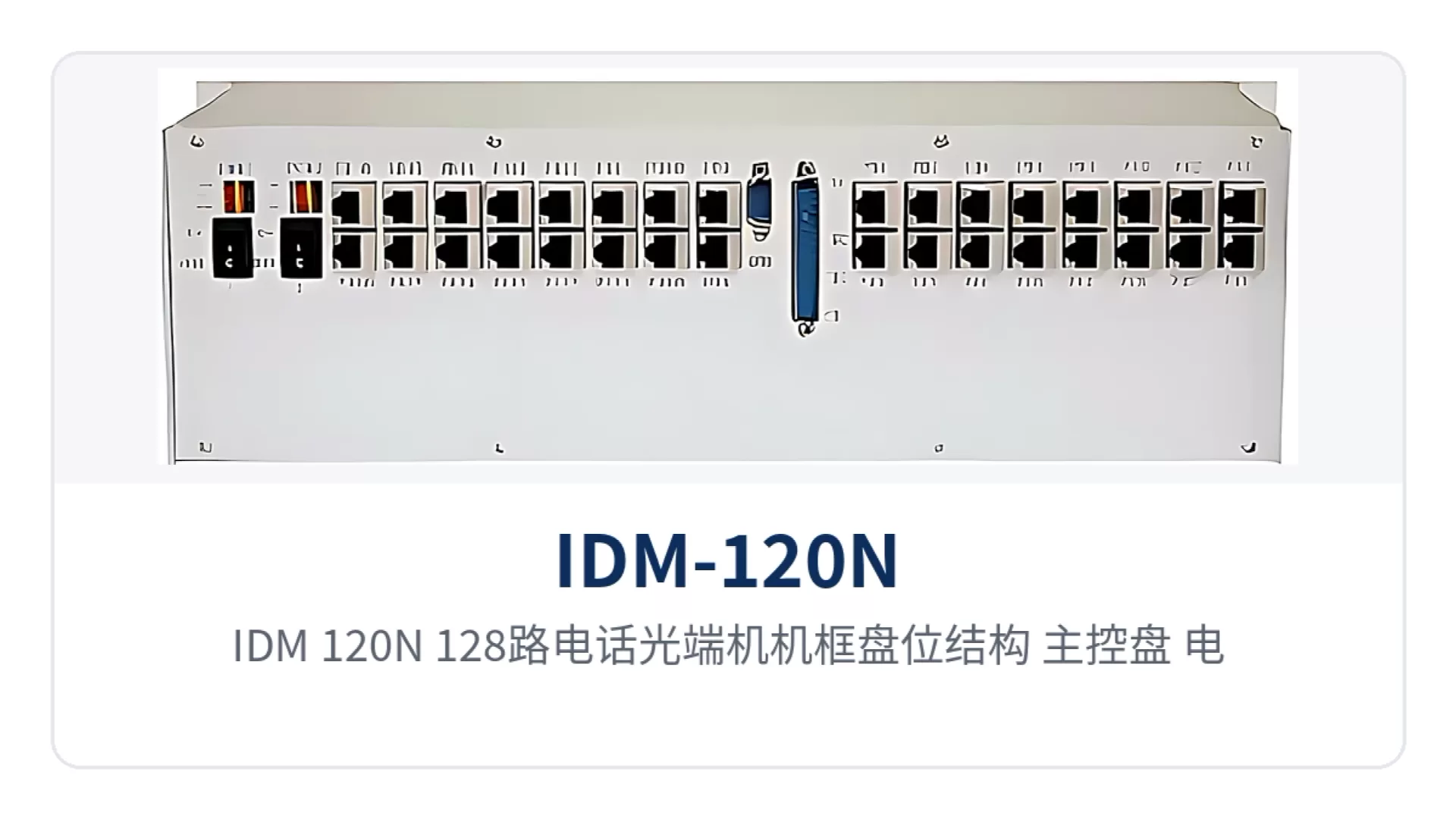

图2：IDM-120N 128路电话光端机机框盘位结构 主控盘 电源铃流盘与8路FXO和FXS业务盘插装方式

128路话路不够用时怎么扩

128路多业务电话光端机的扩容方式是在插盘式机框里增补业务盘。机框提供19组插盘位与16套用户接口插槽，话路由8路一盘的FXO-120与8FXS-120按方向组合实现，业务增长时补对应方向的盘即可，预留的多功能盘槽位还能承载后续扩展，不必更换整机。作为专业光端机厂家，瑞光极远（Raytrans）可提供从产品展示、选型咨询到政府专网光纤通信方案与军队应急通信车方案的整体配套支持，方便用户在扩容与新建项目中统一规划PDH光端机与多业务光端机的部署。

技术参数与接口规格

参数按光接口、E1接口、以太网、电话接口与供电环境分组列出。光侧按发光功率与接收灵敏度核算链路余量，电侧按阻抗与帧结构核对对端设备兼容性，缺项以随机技术资料为准。以下规格适用于瑞光极远（Raytrans）系列光端机产品展示中的IDM-120N多业务光端机。

光接口参数

项目	参数/指标	说明/适用条件
接口类型	FC（可定制SC等）	按对端光法兰与跳线型式选配
光纤模式	单模（可选多模）	按现场光缆条件选配，两端成对使用
光纤速率	155bps±50ppm	产品资料标称值，对应整机155M光纤传输带宽
波长	1310nm	单模光纤传输窗口
发光功率	-2～-11dBm	发送光功率范围，用于链路衰减核算
接收机灵敏度	优于-36dBm	接收光功率低于该值易出现误码

E1接口参数

项目	参数/指标	说明/适用条件
码速率	2048Kbps	E1标准码速率
码型	HDB3	符合ITU-T G.703码型要求
标准协议	支持ITU-T G.703	E1电气接口标准
阻抗	75Ω/120Ω	同轴或平衡接口可选
帧结构	PCM30/31	话路按PCM30/31制式组织
信令	随路信令	与既有交换与PCM设备对接的常用信令方式

以太网与电话接口参数

项目	参数/指标	说明/适用条件
以太网接口类型	RJ-45	2路以太网电接口
以太网传输速率	10/100Base-T、10M/100M	速率自适应，光路侧共享线速100M
以太网标准协议	支持IEEE802.3	与交换机等以太网设备直接对接
以太网工作方式	全/半双工/自适应	与对端自动协商
音频范围	300Hz～3400Hz	电话语音频带
电话接口阻抗	三元复式阻抗200Ω+560Ω//0.1μF	电话接口回损特性
压缩率	ITU G.711中A律	语音编码方式
环路电流	25mA/路	话机馈电能力

电源、环境与机箱

项目	参数/指标	说明/适用条件
供电方式	DC-48V或AC 220V	按机房或现场供电条件选择
整机功耗	≤250W	按站点电源容量与机柜散热条件核算
工作温度	0℃～+40℃	室内机房环境适用
湿度	95%无凝结	相对湿度要求
产品尺寸	480×200×132mm（长×深×高）	19英寸3U机箱安装尺寸

典型应用场景：电力、轨道交通与军队政府专网

以下三类站点是这款设备的典型落点，组网方式都是点对点：业务站点放一台，中心机房或集控站放一台，中间一条光路承载全部业务。三类站点共同的约束是机位紧、杆路远、上门成本高，设备形态与接口组合就是按这些约束组织的。作为专业光端机厂家，瑞光极远（Raytrans）针对电力专网光纤通信方案、军队应急通信车方案等场景积累了丰富的部署经验。

电力专网：变电站电话与E1远动业务同纤上送

电力专网站点通常要同时开通调度电话与办公电话，并对接承载远动、计量数据的E1专线。这款128路多业务光端机在变电站一侧把话路经FXO/FXS接口放出，把4组E1按ITU-T G.703透明传输送达集控站，2路百兆以太网回传站内IP业务，一条155M光路完成三类接入，机柜里不必再堆语音设备与PDH光端机。

站点多为无人值守，供电按站内通信电源取DC-48V；电源盘与电源铃流盘各按1+1配置，单盘异常时运行中热插拔更换，供电与振铃环节不中断，值班人员不必为此临时上站。该方案已在多个电力专网光纤通信方案项目中落地验证。

轨道交通通信：车站、区间机房与车辆段的通道延伸

轨道交通沿线车站、区间机房与车辆段之间要传送专用电话、广播与监测数据，站点分散、间距长，机柜空位与纤芯都不宽裕。这款电话光端机为19英寸3U插盘式机框，可装入沿线标准机柜，话路、E1与以太网同纤传输，站点侧占用的机位与配线数量都比较少。

沿线站点供电制式不统一，AC 220V与DC-48V两种供电方式可按站分别配置，备件种类随之减少；设备工作温度0℃～+40℃、湿度95%无凝结，适合放在有通风条件的通信机房与设备柜内，也便于与其他传输设备同柜安装。

军队与政府专网：偏远站点与临时指挥点的业务接入

军队与政府专网的站点常位于偏远地区，值守条件有限，对链路连续性与现场可维护性要求集中。这款多业务光端机以电源盘与铃流盘的双盘1+1备份和热插拔能力补齐供电侧冗余，以在线网管与面板告警把运行状态收到机房，减少上站次数。瑞光极远（Raytrans）的军队应急通信车方案同样采用这一设备形态，满足机动条件下的快速开通需求。

临时指挥点或机动站点需要快速开通，两端各放一台、接上光纤即可还原话路、E1与以太网接口，不必改动对端设备配置；点对点结构让链路关系清晰，便于按任务调整节点位置，也便于按现场条件更换光接口型式。

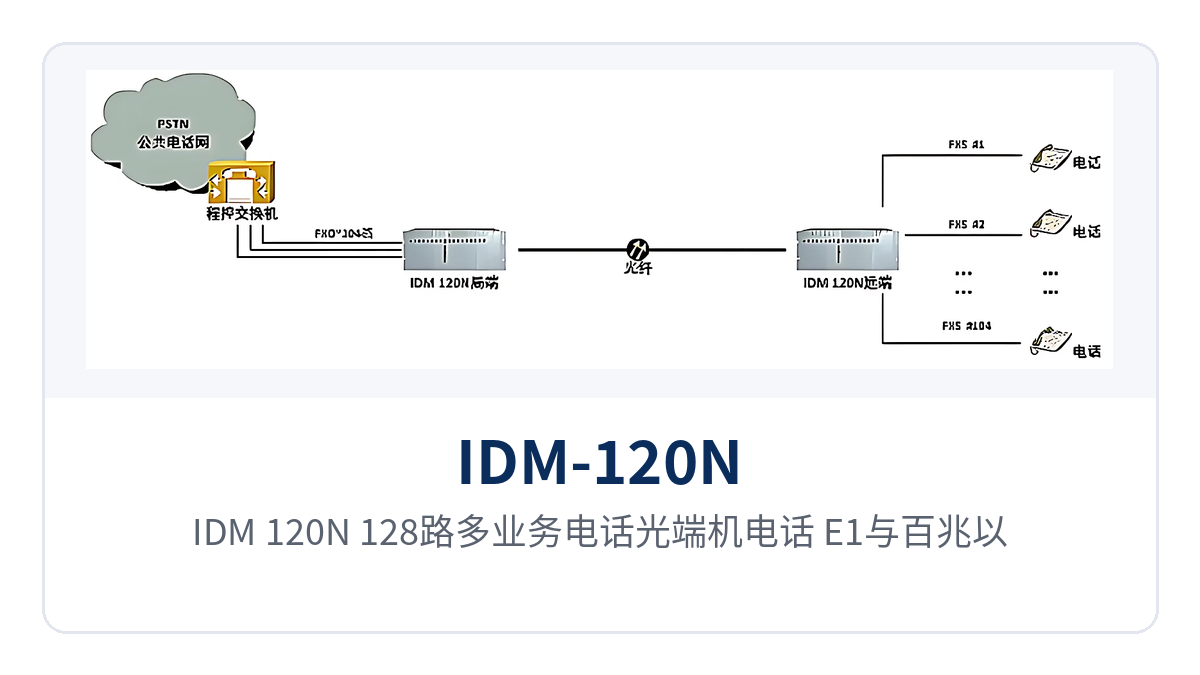

图3：IDM-120N 128路多业务电话光端机电话 E1与百兆以太网点对点组网拓扑示意

结语

作为一款128路多业务电话光端机，IDM-120N用一条155M光路同时承载128路电话、4组E1与双路100M以太网，一台3U设备顶替过去语音、E1与以太网各自的传输设备，机位、配线与备件数量随之减少，站点的开通流程也收敛到一套设备上。瑞光极远（Raytrans）作为深耕光端机领域的专业光端机厂家，持续为各类专网场景提供可靠的产品展示与技术支持。

电力专网、轨道交通通信与军队政府专网的站点接入都可按点对点方式部署，电源盘与铃流盘1+1热插拔备份让供电与振铃环节不中断，接收灵敏度优于-36dBm让光缆衰减偏大的弱光链路同样可用，机房侧通过在线网管与面板告警掌握各站点运行状态。
